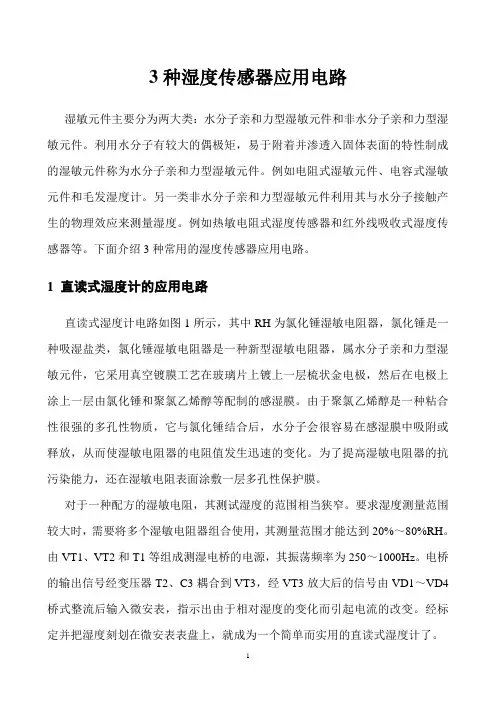

3种湿度传感器应用电路湿敏元件主要分为两大类：水分子亲和力型湿敏元件和非水分子亲和力型湿敏元件。
利用水分子有较大的偶极矩，易于附着并渗透入固体表面的特性制成的湿敏元件称为水分子亲和力型湿敏元件。
例如电阻式湿敏元件、电容式湿敏元件和毛发湿度计。
另一类非水分子亲和力型湿敏元件利用其与水分子接触产生的物理效应来测量湿度。
例如热敏电阻式湿度传感器和红外线吸收式湿度传感器等。
下面介绍3种常用的湿度传感器应用电路。
1 直读式湿度计的应用电路直读式湿度计电路如图1所示，其中RH为氯化锤湿敏电阻器，氯化锤是一种吸湿盐类，氯化锤湿敏电阻器是一种新型湿敏电阻器，属水分子亲和力型湿敏元件，它采用真空镀膜工艺在玻璃片上镀上一层梳状金电极，然后在电极上涂上一层由氯化锤和聚氯乙烯醇等配制的感湿膜。
由于聚氯乙烯醇是一种粘合性很强的多孔性物质，它与氯化锤结合后，水分子会很容易在感湿膜中吸附或释放，从而使湿敏电阻器的电阻值发生迅速的变化。
为了提高湿敏电阻器的抗污染能力，还在湿敏电阻表面涂敷一层多孔性保护膜。
对于一种配方的湿敏电阻，其测试湿度的范围相当狭窄。
要求湿度测量范围较大时，需要将多个湿敏电阻器组合使用，其测量范围才能达到20%～80%RH。
由VT1、VT2和T1等组成测湿电桥的电源，其振荡频率为250～1000Hz。
电桥的输出信号经变压器T2、C3耦合到VT3，经VT3放大后的信号由VD1～VD4桥式整流后输入微安表，指示出由于相对湿度的变化而引起电流的改变。
经标定并把湿度刻划在微安表表盘上，就成为一个简单而实用的直读式湿度计了。
图○12 电容型湿度传感器的应用电路电容型湿度传感器是用高分子材料的湿敏元件作为敏感元件，它利用有机高分子材料的吸湿性能与膨润性能制成的，属水分子亲和力型湿敏元件，吸湿后，介电常数发生明显变化的高分子电介质，可做成电容式湿敏元件。
常用的高分子材料是醋酸纤维素、尼龙和硝酸纤维素等。
高分子湿敏元件的薄膜做得极薄，一般约5000埃，使元件易于很快的吸湿与脱湿，减少了滞后误差，响应速度快。
阻容法湿度测量原理
阻容法湿度测量原理是指利用材料介电常数随着含水量的变化而变化的原理，通过测量介电常数的变化来间接测量湿度的一种方法。
阻容法湿度测量原理的基本思想是：将一段电阻和一段电容以一定的方式串联起来，在一定频率的激励下，通过测量电阻和电容的阻抗或者相位变化，确定电容中的电荷与电极之间的电场强度，从而计算出介电常数，进而推算出水分的含量。
阻容法湿度测量的实现，需要借助于电阻和电容的等效电路。
一般使用并联电路，即将电阻和电容放在同一电路中并联。
具体实现方式可采用三种不同的装置：单个电容、单个电阻和电阻电容系列组合，这些不同的装置可以适用于不同的场合。
单个电容测湿：将一个电容的两个电极分别放在干燥和湿润的环境中，通过比较两个电极之间的电容变化来计算湿度。
无论是哪种装置，对于不同环境下的介电常数变化，都需要进行校正。
当介质温度变化时，电容的介电常数也会随之变化，这种变化因素需要进行修正。
此外，在阻容法测量湿度时，还会受到环境温度和大气压力等物理因素的影响，也需要进行特殊处理。
总之，阻容法湿度测量原理的核心在于根据介电常数随着含水量的变化而变化的规律来测量湿度。
这种方法具有简单易行、精度高、响应时间快等优点，在许多实际应用领域中被广泛使用。
