【石油地质 考研】习题五 油气藏类型分析

油藏开发地质类型问题研究油藏开发是对地下油气资源进行勘探、开采和开发的过程。

在这个过程中，地质类型是一个非常重要的问题。

因为油藏的地质类型，会直接影响到开发的难度、工艺、成本以及开采效益。

本文就探讨一下油藏开发地质类型问题。

一、油藏地质类型油藏有多种不同的地质类型，主要包括沙岩、碳酸盐岩、页岩和砂岩等。

每种地质类型都有其特殊的性质和特点。

1、沙岩油藏沙岩油藏主要是由石英砂岩、页岩和泥岩组成的。

在沙岩油藏中，油气主要储存在孔隙和裂缝中。

沙岩油藏多分布在陆相盆地和海岸沉积环境中。

2、碳酸盐岩油藏二、油藏开发难度不同的油藏地质类型，开发难度也会不同。

其中，碳酸盐岩油藏和页岩油藏的开发难度比较大。

碳酸盐岩油藏的开发难度比较大，主要是因为碳酸盐岩的特殊性质。

碳酸盐岩的孔隙和溶洞分布不均，而且孔隙和溶洞连接性比较差，导致油气的流动性较差。

此外，碳酸盐岩油藏在地质构造和层序上复杂，开发难度也相对较大。

页岩油藏的开发难度更大一些，主要是因为页岩具有无法见孔和裂缝网络的特点，导致其渗透能力非常差，而且开采难度和成本较高。

不同的油藏地质类型，需要采用不同的开发工艺。

沙岩油藏主要采用常规油田开发技术，包括地面注水、人工压裂、水平井等技术。

碳酸盐岩油藏的开发工艺包括注水、酸压裂、气体气液替代等技术。

四、油藏开采成本和效益沙岩油藏的开发成本相对较低，因为沙岩油气储层渗透性较好，开采难度较低。

碳酸盐岩油藏的开发成本相对较高，主要是因为碳酸盐岩的孔隙和溶洞分布不均，导致采收率相对较低。

页岩油藏的开采成本较高，主要是因为开采难度大，需要采用复杂的技术手段，而且未来价格和供需关系也难以预测。

综上所述，油藏开发地质类型问题对于油田的开采效益、开发成本以及开采难度都有着重要的影响，因此必须对油藏的地质类型进行全面深入的研究和评估，以保证油气资源的开发能够取得最优的效果。

第一节油气藏的类型第二节油气聚集单元第三节油气资源分布特点及控制因素•主要内容第五章油气聚集类型及分布规律▲油气藏的分类构造油气藏地层油气藏岩性油气藏其它类型油气藏▲油气藏基本类型第一节油气藏的类型一、构造油气藏大类类亚类挤压背斜油气藏基底升降背斜油气藏底辟拱升背斜油气藏差异压实背斜油气藏背斜油气藏牵引背斜油气藏断鼻油气藏弧形断层断块油气藏交叉断层断块油气藏多断层切割的断块油气藏断层油气藏断层线、等高线与岩性尖灭线共同配合形成裂缝性油气藏盐体刺穿接触油气藏泥火山刺穿接触油气藏构造油气藏刺穿接触油气藏岩浆岩体刺穿接触油气藏1、背斜油气藏在构造运动作用下，地层发生弯曲变形，形成向周围倾伏的背斜，称背斜圈闭。

油气在背斜圈闭中聚集形成的油气藏，称为背斜油气藏。

这类油气藏在世界油气勘探史上一直占最重要的位置，也是石油地质学家们最早认识的一种油气藏类型。

J.D.Moody等人(1972)统计了世界上最终可采储量在7100万吨(5亿桶)以上的189个大油田，其中背斜油藏占总数的75%以上。

类挤压背斜油气藏：指在由侧压应力挤压为主的褶皱作用下形成的背斜圈闭中的油气聚集。

（1）挤压背斜油气藏—与挤压作用有关的背斜油气藏主要特征：▲常见于褶皱区▲两翼地层倾角陡▲常呈不对称状▲闭合高度较大▲闭合面积较小▲常伴有逆(冲)断层一般在地台区较为常见，在地台内部坳陷和边缘坳陷中。

基底活动使沉积盖层发生变形，形成背斜圈闭。

（2）与基底隆起(升降)有关的背斜油气藏在沉积过程中，由于基底的差异沉降作用而形成的平缓、巨大的背斜构造中的油气聚集。

主要特点：★一般表现为宽缓背斜、大隆起、长垣；★两翼地层倾角平缓，且向上更趋平缓；★闭合高度较小；★闭合面积较大(与褶皱区比较)；★可发育受基底断裂控制的继承性断层，但数量较少。

圈闭成因：地下塑性物质活动的结果。

坳陷内堆积的巨厚盐岩、石膏和泥岩等可塑性地层，在上覆不均衡重力负荷及侧向水平应力作用下，塑性层蠕动抬升，使上覆地层变形形成底辟拱升背斜圈闭。

一、油气生成1、干酪根概念：分类：根据元素分析采用H/C和O/C原子比绘制相关图，可将干酪根分为三大类：Ⅰ型干酪根：富含脂肪族结构，富氢贫氧，H/C高，，而O/C低，一般小于0.1，是高产石油的干酪根.Ⅱ型干酪根：有机质主要来源于小到中的浮游植物及浮游动物，富含脂肪链及饱和环烷烃，也含有多环芳香烃及杂原子官能团。

Ⅲ型干酪根：陆生植物形成的干酪根，富含多芳香核和含氧基团。

H/C低，而O/C高，，生成液态石油的潜能较小，以成气为主。

2、有机质成烃演化阶段性有机质向烃类转化过程可分为三个阶段：①成岩作用阶段—未成熟阶段：该阶段以低温、低压和微生物生物化学为主要特点，主要形成的烃是生物甲烷气，生成的正烷烃多具明显的奇偶优势。

成岩作用阶段后期也可形成一些非生物成因的降解天然气以及未熟油。

该阶段Ro小于0.5%。

②深成作用阶段—成熟阶段：按照干酪根的成熟度和成烃产物划分为两个带。

生油主带：Ro为0.5～1.3%，又叫低—中成熟阶段，干酪根通过热降解作用主要产生成熟的液态石油。

该石油以中—低分子量的烃类为主，奇碳优势逐渐消失，环烷烃和芳香烃的碳数和环数减少。

凝析油和湿气带：Ro为1.3～2.0%，又叫高成熟阶段，在较高的温度作用下，剩余的干酪根和已经形成的重烃继续热裂解形成轻烃，在地层温度和压力超过烃类相态转变的临界值时，发生逆蒸发，形成凝析气和更富含气态烃的湿气。

③准变质作用阶段—过成熟阶段：该阶段埋深大、温度高，Ro＞2.0%。

已经形成的轻质液态烃在高温下继续裂解形成大量的热力学上的最稳定的甲烷，该阶段也称为热裂解甲烷（干）气阶段。

3、生成油气①物质基础：干酪根②地质环境和物理化学条件大地构造环境和岩相古地理环境晚期生油理论认为：油气生成必须具备两个条件，一是有足够的有机质并能保存下来；一是要有足够的热量保证有机质转化为油气。

大地构造环境：主要有三种情况，欠补偿环境、过补偿环境和补偿环境，只有长期持续下沉伴随适当升降的补偿环境，能保证大量有机质沉积下来，而且造成沉积厚度大，埋藏深度大，地温梯度高，生储频繁相间广泛接触，有助于有机质向油气转化并排烃的优越环境。

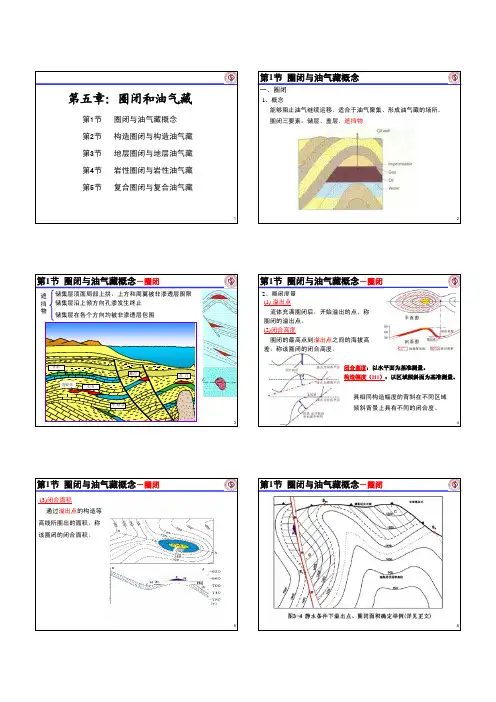

1第1节圈闭与油气藏概念第2节构造圈闭与构造油气藏第3节地层圈闭与地层油气藏第4节岩性圈闭与岩性油气藏第5节复合圈闭与复合油气藏第五章：圈闭和油气藏2第1节圈闭与油气藏概念一、圈闭1、概念能够阻止油气继续运移、适合于油气聚集、形成油气藏的场所。

圈闭三要素：储层、盖层、遮挡物3盐丘断层不整合背斜尖灭透镜体第1节圈闭与油气藏概念－圈闭遮挡物储集层顶面局部上拱，上方和周翼被非渗透层围限储集层沿上倾方向孔渗发生终止储集层在各个方向均被非渗透层包围42、圈闭度量(1) 溢出点流体充满圈闭后，开始溢出的点，称圈闭的溢出点。

(2)闭合高度圈闭的最高点到溢出点之间的海拔高差，称该圈闭的闭合高度。

第1节圈闭与油气藏概念－圈闭闭合高度：以水平面为基准测量。

构造幅度（H1）：以区域倾斜面为基准测量。

具相同构造幅度的背斜在不同区域倾斜背景上具有不同的闭合度。

5第1节圈闭与油气藏概念－圈闭(3)闭合面积通过溢出点的构造等高线所圈出的面积，称该圈闭的闭合面积。

6第1节圈闭与油气藏概念－圈闭7第1节圈闭与油气藏概念－圈闭闭合面积确定：三线闭合原则（构造等高线、断层线、岩性尖灭线）。

8(4)储集层厚度(H)指储集层中扣除其中非渗透性夹层的厚度。

第1节圈闭与油气藏概念－圈闭9(5)储集层有效厚度（h ）指储集层中具有商业产油能力的那部分厚度。

有效厚度具备两个条件：一是油层内具有可动油；二是在现有工艺技术条件下可开发。

第1节圈闭与油气藏概念－圈闭山20-22山21-21山22-20山23-1910有效厚度一般以单层试油资料为依据，对岩心资料进行充分研究，制定出有效厚度的物性、岩性、电性、含油性标准，应用测井定量解释方法，制定出油气层取舍标准和夹层扣除标准，用测井曲线及其解释结果确定油、气层有效厚度。

第1节圈闭与油气藏概念－圈闭杜212块大凌河组油层有效厚度标准0.05Md (mm)2602550油浸202040粉砂岩AC (μs/m)Rt (Ω.m)So (%)含油显示K（10-3μm 2)Φ(%)Vsh (%)粒度电性含油性物性岩性11(6)有效孔隙度（Ф）指岩石中可让流体在其中流动的、互相连通的孔隙体积之和与岩石总体积的百分比值。

习题六圈闭和油气藏类型的判断
一、图1—9主要是根据地震勘探资料所获得的某储集层顶面的局部构造图，它们分别分布在探区内各二级构造带上。

通过读图，分析判断其可能形成的圈闭条件，并用横剖面图表示之（设储集层厚约50m）。

二、若已知区内的生、储、盖组合良好，油源供给充分，断层封闭尚好，试判断可能形成的油气藏类型，并圈定最大可能的含油积。

1
2
3
4
-1400 5
10
6
0000000000
7
8
图9
在适当位置切二剖面，画出剖面图
分析下图中可能存在的圈闭类型，圈闭的个数，圈闭的闭合面积和闭合高度（断层封闭性良好）。

习题一生油岩有机质成烃阶段的划分一、目的富含有机物质的细粒沉积物，随着埋深不断升高，有机质逐渐向油气转化。

由于不同深度范围内促使有机质转化的条件不同，致使其转化的反应过程和主要产物具有明显的区别，并使有机质向石油转化过程具有明显的阶段性。

生油岩有机质演化曲线的编制和成烃阶段的划分对含油气盆地油气成因理论的研究，指导油气勘探的时间，计算生油量和评价含油气远景均具有重要意义。

本次习题通过一口井所取样品的地球化学分析数据，运用学过的理论和方法，编绘生油岩有机质岩演化曲线，并进形成烃阶段的划分，最后对各演化阶段的基本特征作简单小结。

二、步骤及要求1.阅读附表1-1所提供的资料，初步了解各地球化学指标埋深增加的变化规律。

2.在方格纸上以深度为纵坐标，各地球化学指标为横坐标，选取合适的比例尺，作各地球化学指标与埋深的关系曲线。

3.根据所绘制的关系曲线划分有机质成烃的阶段，并对各演化阶段的基本特征用表格加以小结。

*比例尺：纵坐标：1厘米=100米（深度）；横坐标：有机碳：1厘米=0.5%；总烃/有机碳：1厘米=100毫克；氯仿沥青“A”1厘米=200毫克/100克岩石；饱和烃1厘米=100毫克/100可岩石；芳香烃：1厘米=100毫克/100克岩石；CPI ：1厘米=0.5；R O：1厘米=1.0%。

附表1-1 Y88-7井地球化学指标数据表1习题二利用UVZ方法分析流体运移与油气聚集1旗开得胜1一、目的图2-1 砂岩储集层的Z 构造等高线图图2-2 所标记的为相对于油的水势旗开得胜1.加深对流体势概念的理解，巩固课堂教学内容。

2.学会利用UVZ方法研究流体运移与油气聚集，提高分析和解决实际问题的能力。

二、资料说明1.已给出一幅某砂岩储集层的顶面构造等高线图（图2-1），等值线值即为Z值，图中圆点代表井位。

2.在另一幅与图3-1比例尺一致的图上（图2-2），各井位上所标数值为V0值，V0值由h w导出，其形状反映储集层内水流形式。
