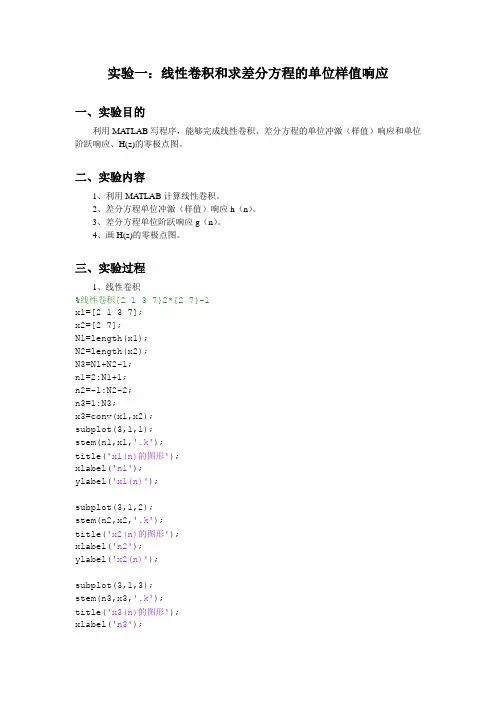

实验一：线性卷积和求差分方程的单位样值响应一、实验目的利用MATLAB写程序，能够完成线性卷积、差分方程的单位冲激（样值）响应和单位阶跃响应、H(z)的零极点图。

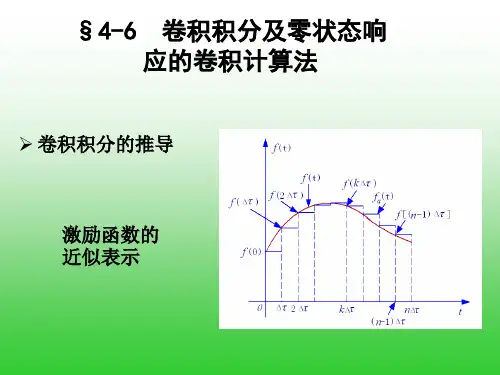

二、实验内容1、利用MATLAB计算线性卷积。
2、差分方程单位冲激（样值）响应h（n）。
3、差分方程单位阶跃响应g（n）。
4、画H(z)的零极点图。
三、实验过程1、线性卷积%线性卷积{2 1 3 7}2*{2 7}-1x1=[2 1 3 7];x2=[2 7];N1=length(x1);N2=length(x2);N3=N1+N2-1;n1=2:N1+1;n2=-1:N2-2;n3=1:N3;x3=conv(x1,x2);subplot(3,1,1);stem(n1,x1,'.k');title('x1(n)的图形');xlabel('n1');ylabel('x1(n)');subplot(3,1,2);stem(n2,x2,'.k');title('x2(n)的图形');xlabel('n2');ylabel('x2(n)');subplot(3,1,3);stem(n3,x3,'.k');title('x3(n)的图形');xlabel('n3');ylabel('x3(n)');grid on;2、差分方程单位冲激（样值）响应h（n）%h(z)=y(z)/x(z)=1/(1-(1/2)z^-1)b=[1];a=[1,-0.5];x=[1 zeros(1,100)];hn=filter(b,a,x);n=0:100;stem(n,hn,'.k');3、差分方程单位阶跃响应g（n）g(n)=2*u(n)-(1/2)^n*u(n)%h(z)=y(z)/x(z)=1/(1-(1/2)z^-1)b=[1];a=[1,-0.5];hn=impz(b,a,100);n=0:99;gn=2-hn;stem(n,gn,'.k');1、画H(z)的零极点图系统差分方程为y(n)+5y(n-1)+4y(n-2)=x(n)，x(n)=2^n*u(n)，y(-1)=0，y(-2)=1。

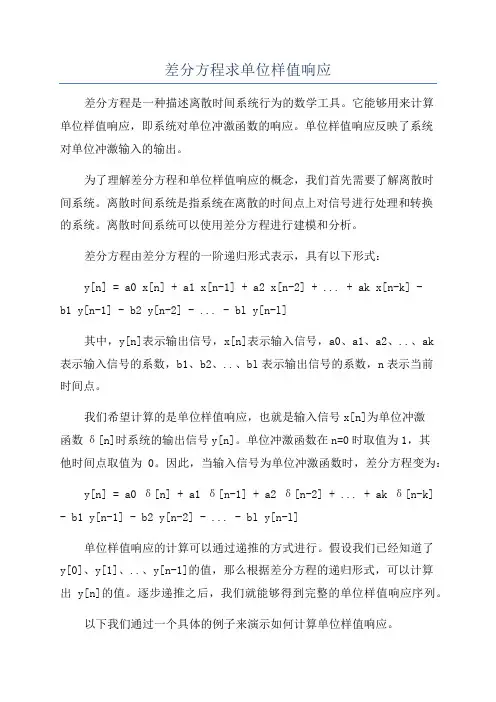

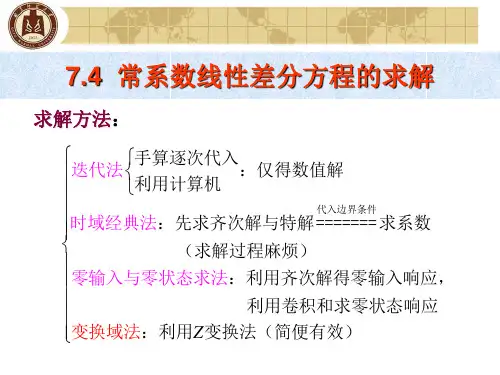

差分方程求单位样值响应差分方程是一种描述离散时间系统行为的数学工具。
它能够用来计算单位样值响应，即系统对单位冲激函数的响应。
单位样值响应反映了系统对单位冲激输入的输出。
为了理解差分方程和单位样值响应的概念，我们首先需要了解离散时间系统。
离散时间系统是指系统在离散的时间点上对信号进行处理和转换的系统。
离散时间系统可以使用差分方程进行建模和分析。

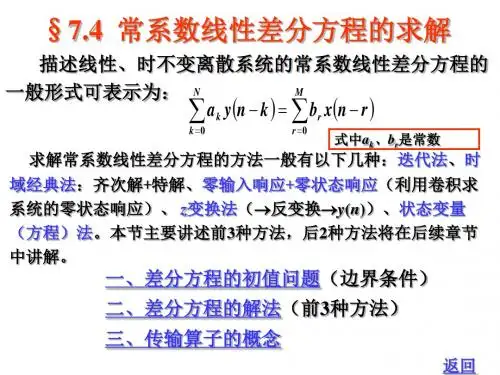

差分方程由差分方程的一阶递归形式表示，具有以下形式：y[n] = a0 x[n] + a1 x[n-1] + a2 x[n-2] + ... + ak x[n-k] -b1 y[n-1] - b2 y[n-2] - ... - bl y[n-l]其中，y[n]表示输出信号，x[n]表示输入信号，a0、a1、a2、..、ak表示输入信号的系数，b1、b2、..、bl表示输出信号的系数，n表示当前时间点。
我们希望计算的是单位样值响应，也就是输入信号x[n]为单位冲激函数δ[n]时系统的输出信号y[n]。
单位冲激函数在n=0时取值为1，其他时间点取值为0。
因此，当输入信号为单位冲激函数时，差分方程变为：y[n] = a0 δ[n] + a1 δ[n-1] + a2 δ[n-2] + ... + ak δ[n-k] - b1 y[n-1] - b2 y[n-2] - ... - bl y[n-l]单位样值响应的计算可以通过递推的方式进行。
假设我们已经知道了y[0]、y[1]、..、y[n-1]的值，那么根据差分方程的递归形式，可以计算出y[n]的值。
逐步递推之后，我们就能够得到完整的单位样值响应序列。
以下我们通过一个具体的例子来演示如何计算单位样值响应。
假设我们有一个差分方程如下：y[n]=0.5x[n]+0.2x[n-1]-0.3y[n-1]这是一个一阶差分方程，其中系数分别为a0=0.5、a1=0.2、b1=-0.3、我们要计算的是该差分方程的单位样值响应。
首先，将输入信号替换为单位样值响应函数：y[n]=0.5δ[n]+0.2δ[n-1]-0.3y[n-1]然后，根据递推关系式计算y[n]的值。
实验二 差分方程的求解和离散系统频率响应的描述一、 实验目的1、掌握用MATLAB 求解差分方程的方法。
2、掌握绘制系统的零极点分布图和系统的频率响应特性曲线的方法。
3、 观察给定系统的冲激响应、阶跃相应以及系统的幅频特性和相频特性二、 实验内容1、已知描述离散新天地差分方程为：y(n+2)-0,25y(n+1)+0.5y(n)=x(n)+x(n-1)，且知该系统输入序列为)()2/1()(n u n x n =，试用MATLAB 实现下列分析过程：画出输入序列的时序波形；求出系统零状态响应在0～20区间的样值；画出系统的零状态响应波形图。
2、一离散时间系统的系统函数：5731053)(2323-+-+-=z z z zz z z H ，试用MA TLAB 求出系统的零极点；绘出系统的零极点分布图；绘出响应的单位阶跃响应波形。
三、 实验报告要求1、求出各部分的理论计算值， 并与实验结果相比较。
2、绘出实验结果波形（或曲线），并进行分析。
3、写出实验心得。
附录：本实验中所要用到的MATLAB 命令1、系统函数H(z)在MATLAB 中可调用函数zplane （），画出零极点分布图。
调用格式为： zplane （b,a ） 其中a 为H （z ）分母的系数矩阵，b 为H(z)分子的系数矩阵。
例2－1：一个因果系统：y （n ）－0.8y(n －1)＝x(n)由差分方程可求系统函数 8.0,8.011)(1>-=-z z z H零极点分布图程序：b=[1,0];a=[1,-0.8];zplane(b,a)2、求解差分方程在MA TLAB中，已知差分方程的系数、输入、初始条件，调用filter（）函数解差分方程。
调用filter（）函数的格式为：y=filtier(b,a,x,xic)，参数x为输入向量（序列），b,a分别为（1-30）式中的差分方程系数，xic是等效初始状态输入数组（序列）。
确定等效初始状态输入数组xic（n），可使用Signal Processing toolbox中的filtic（）函数，调用格式为：y=filtic(b,a,y,x) 。
差分方程所描述的离散系统的单位序列响应求法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

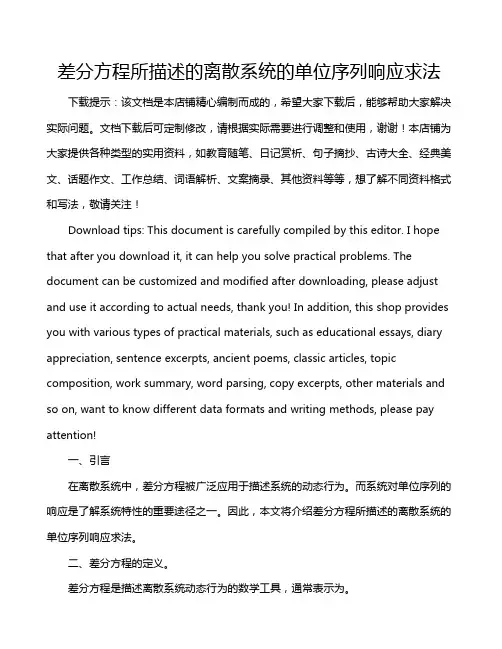

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在离散系统中，差分方程被广泛应用于描述系统的动态行为。

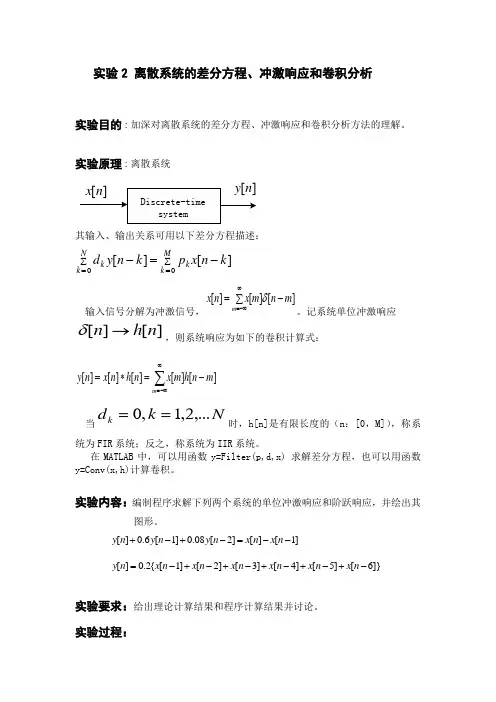

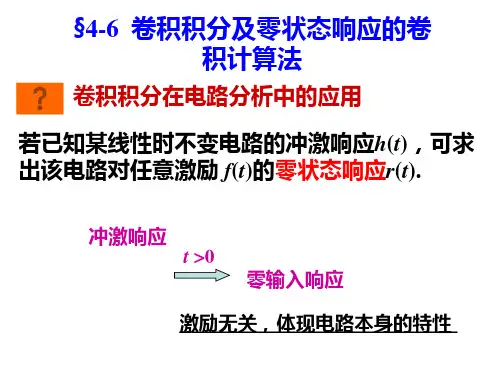

实验2 离散系统的差分方程、冲激响应和卷积分析实验目的：加深对离散系统的差分方程、冲激响应和卷积分析方法的理解。
