测量电缆常用计量工具-投影仪和读数显微镜

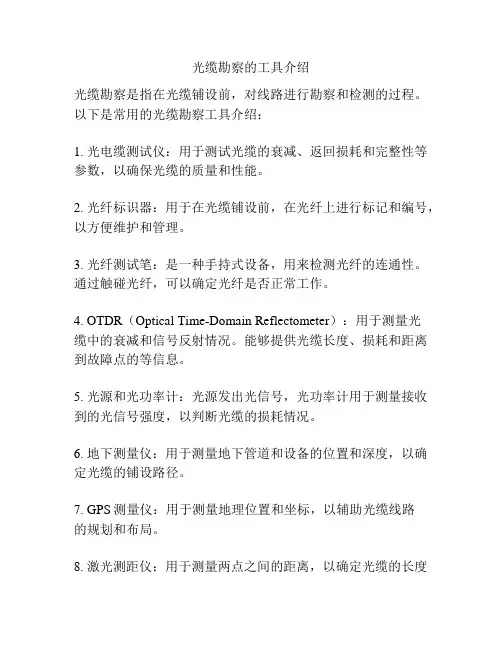

光缆勘察的工具介绍
光缆勘察是指在光缆铺设前，对线路进行勘察和检测的过程。

以下是常用的光缆勘察工具介绍：
1. 光电缆测试仪：用于测试光缆的衰减、返回损耗和完整性等参数，以确保光缆的质量和性能。

2. 光纤标识器：用于在光缆铺设前，在光纤上进行标记和编号，以方便维护和管理。

3. 光纤测试笔：是一种手持式设备，用来检测光纤的连通性。

通过触碰光纤，可以确定光纤是否正常工作。

4. OTDR（Optical Time-Domain Reflectometer）：用于测量光
缆中的衰减和信号反射情况。

能够提供光缆长度、损耗和距离到故障点的等信息。

5. 光源和光功率计：光源发出光信号，光功率计用于测量接收到的光信号强度，以判断光缆的损耗情况。

6. 地下测量仪：用于测量地下管道和设备的位置和深度，以确定光缆的铺设路径。

7. GPS测量仪：用于测量地理位置和坐标，以辅助光缆线路
的规划和布局。

8. 激光测距仪：用于测量两点之间的距离，以确定光缆的长度
和铺设距离。

9. 眼镜和手套：用于保护操作人员的安全，避免光纤和设备上的损坏或受伤。

这些工具可以提供光缆铺设前所需的勘察和测试数据，确保光缆的质量和性能，提高光缆系统的稳定性和可靠性。

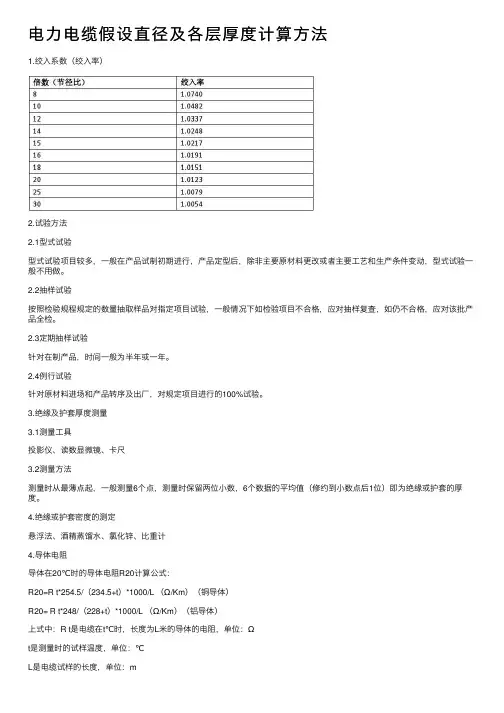

电⼒电缆假设直径及各层厚度计算⽅法1.绞⼊系数（绞⼊率）2.试验⽅法2.1型式试验型式试验项⽬较多，⼀般在产品试制初期进⾏，产品定型后，除⾮主要原材料更改或者主要⼯艺和⽣产条件变动，型式试验⼀般不⽤做。

2.2抽样试验按照检验规程规定的数量抽取样品对指定项⽬试验，⼀般情况下如检验项⽬不合格，应对抽样复查，如仍不合格，应对该批产品全检。

2.3定期抽样试验针对在制产品，时间⼀般为半年或⼀年。

2.4例⾏试验针对原材料进场和产品转序及出⼚，对规定项⽬进⾏的100%试验。

3.绝缘及护套厚度测量3.1测量⼯具投影仪、读数显微镜、卡尺3.2测量⽅法测量时从最薄点起，⼀般测量6个点，测量时保留两位⼩数，6个数据的平均值（修约到⼩数点后1位）即为绝缘或护套的厚度。

4.绝缘或护套密度的测定悬浮法、酒精蒸馏⽔、氯化锌、⽐重计4.导体电阻导体在20℃时的导体电阻R20计算公式：R20=R t*254.5/（234.5+t）*1000/L （Ω/Km）（铜导体）R20= R t*248/（228+t）*1000/L （Ω/Km）（铝导体）上式中：R t是电缆在t℃时，长度为L⽶的导体的电阻，单位：Ωt是测量时的试样温度，单位：℃L是电缆试样的长度，单位：m5.电⼒电缆各部分外径计算办法5.1导体的假设直径5.2绝缘线芯的架设直径DcD C=d L+2t上式中：d L是导体假设直径，单位：mmt是绝缘规定厚度，单位：mm5.3缆芯直径（假设）D F5.3.1相同截⾯的电缆D F=K*D C上式中：K是成缆系数D C是绝缘线芯假设直径5.3.2有不同截⾯的电缆（1）有1根⼩截⾯的4芯电缆D F=2.42*(3D C1+D C2)/4（2）有1根⼩截⾯的5芯电缆D F=2.70*(4D C1+D C2)/5（3）有2根⼩截⾯的5芯电缆D F=2.70*(3D C1+D C2+D C3)/5上式中：D C1是主线芯的假设直径；D C2、D C3是零线芯和保护线芯的架设直径5.3内衬层直径D BD B=D F+2t B上式中：D F≤40时t B=0.4D F＞40时t B=0.65.4铠装层铠装外径D XD X=D A+4t A上式中：D A是铠装前直径t A是钢带厚度5.5热延伸试验试验温度：200±3℃时间：15min⼒量：20N/cm2最⼤伸长率：175%永久伸长率：15% 6成缆系数。

测绘技术中的常用量测工具与仪器介绍测绘技术是确定地球表面及其特征的方法和方式，在不同领域中都有广泛的应用。

为了精确测量和记录地球表面的各种信息，测绘技术使用了许多不同的工具和仪器。

本文将介绍测绘技术中常用的量测工具和仪器。

1. 全站仪：全站仪是现代测量仪器的重要组成部分。

它可以同时测量水平角、垂直角和斜距，并可以通过跟踪目标来确定位置。

全站仪广泛应用于道路、桥梁、建筑、隧道和其他工程项目中，用于测量和记录地面和建筑物的各种参数，如高度、距离和角度。

2. GPS 接收器：GPS（全球定位系统）接收器可以通过接收卫星信号来确定接收器的位置。

GPS 接收器在测绘技术中被广泛使用，用于确定点的经度、纬度和海拔高度。

它可以提供高精度的位置信息，常用于野外测量、地理信息系统和地图制作。

3. 钢尺：钢尺是测绘工作中最常用的工具之一。

钢尺通常由钢材制成，具有标准的长度和刻度，用于测量线段的长度。

钢尺适用于各种测量任务，从简单的建筑测量到复杂的地面测量，都可以使用钢尺进行准确的测量。

4. 经纬仪：经纬仪是一种用于测量点的经度和纬度的仪器。

它由一个基座和一个转动的仰角杆组成，可以根据天空中可见的特定恒星或行星的位置来确定点的经度和纬度。

经纬仪主要用于天文测量，但也可以用于地理定位和地图制作。

5. 水准仪：水准仪用于测量点之间的高度差。

它通常由一个平台和一个可调节的气泡水平仪组成，可以确定水平线的位置。

水准仪广泛应用于建筑工程、测量工程和地理测量中，用于确定点的高度。

6. 激光测距仪：激光测距仪利用激光技术测量点之间的距离。

它通过发射激光束并计算其中断的时间来确定距离。

激光测距仪在测绘技术中被广泛使用，用于测量建筑物、道路和其他地物的距离，以及地表的高程。

7. 高程仪：高程仪是用于测量地表高程的仪器。

它通常由一个高度调节杆和一个水平仪组成，可以确定点的高度差。

高程仪在土地测量、道路建设和城市规划中被广泛使用，用于确定点在垂直方向上的位置。

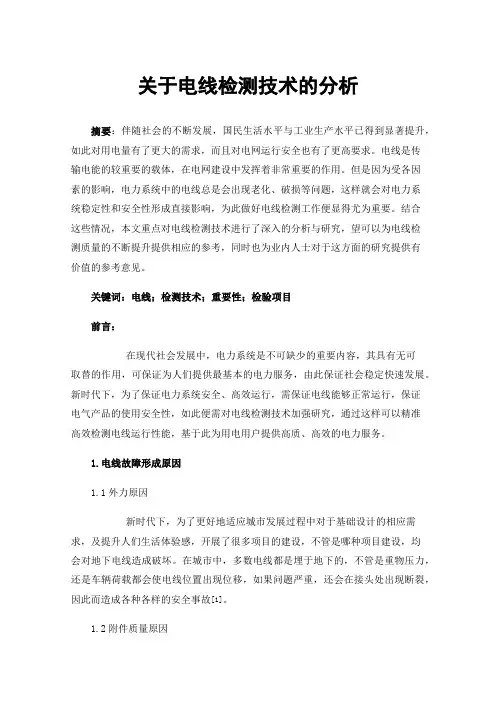

关于电线检测技术的分析摘要：伴随社会的不断发展，国民生活水平与工业生产水平已得到显著提升，如此对用电量有了更大的需求，而且对电网运行安全也有了更高要求。

电线是传输电能的较重要的载体，在电网建设中发挥着非常重要的作用。

但是因为受各因素的影响，电力系统中的电线总是会出现老化、破损等问题，这样就会对电力系统稳定性和安全性形成直接影响，为此做好电线检测工作便显得尤为重要。

结合这些情况，本文重点对电线检测技术进行了深入的分析与研究，望可以为电线检测质量的不断提升提供相应的参考，同时也为业内人士对于这方面的研究提供有价值的参考意见。

关键词：电线；检测技术；重要性；检验项目前言：在现代社会发展中，电力系统是不可缺少的重要内容，其具有无可取替的作用，可保证为人们提供最基本的电力服务，由此保证社会稳定快速发展。

新时代下，为了保证电力系统安全、高效运行，需保证电线能够正常运行，保证电气产品的使用安全性，如此便需对电线检测技术加强研究，通过这样可以精准高效检测电线运行性能，基于此为用电用户提供高质、高效的电力服务。

1.电线故障形成原因1.1外力原因新时代下，为了更好地适应城市发展过程中对于基础设计的相应需求，及提升人们生活体验感，开展了很多项目的建设，不管是哪种项目建设，均会对地下电线造成破坏。

在城市中，多数电线都是埋于地下的，不管是重物压力，还是车辆荷载都会使电线位置出现位移，如果问题严重，还会在接头处出现断裂，因此而造成各种各样的安全事故[1]。

1.2附件质量原因因为电线生产厂家对于质量管控做得并不严谨，存在一些疏漏，这会对电线质量形成直接影响，致使出现电线密封性下降的情况。

另一方面，还存在企业在选择电线制作材料时都存在质量问题，通过质检可以看出，产品实际生产质量与质量标准存在较大差异性，尤其是冷热缩管的厚度均匀性较差，这是当前电线存在的较大的质量问题。

1.3施工质量管控不规范在电线敷设中，施工人员没有严格参考相应规范的施工流程和施工规范来敷设，由此导致出现很多施工质量方面的问题。

常用测量工具的使用方法测量工具是科学研究与工程实践中必不可少的工具，常用于测量物体的长度、角度、质量、温度等物理量。

下面我将详细介绍几种常用测量工具的使用方法。

1.尺子：尺子是一种用于测量长度的工具。

使用尺子时，首先将尺子的一端对准所要测量的物体的起点（例如物体的一端），然后读取另一端与物体终点之间的刻度，以确定物体的长度。

尺子通常有毫米、厘米和英寸等刻度。

2.卷尺：卷尺也是用于测量长度的工具。

使用卷尺时，可以直接将其一端对准物体的起点，并沿着物体表面展开卷尺，读取与物体终点对应的卷尺刻度。

卷尺通常有毫米、厘米和英尺等刻度。

3.角尺：角尺是一种用于测量角度的工具。

使用角尺时，将其一端对准角度的顶点，并沿着角度的一边将角尺对齐，然后读取另一边与角度之间的刻度。

角尺通常有度数刻度和度分秒刻度。

4.温度计：温度计是一种用于测量温度的工具。

使用温度计时，将温度计置于所要测量的物体或环境中，等待一段时间，直到温度计的指示稳定下来，并读取其刻度即可得到温度。

5.天平：天平是一种用于测量质量的工具。

使用天平时，首先将所要测量的物体放在天平的盘中，并调整天平的平衡，直到两边保持水平，然后读取天平指示器上的刻度，即可得到物体的质量。

6.游标卡尺：游标卡尺是一种精密测量长度的工具。

使用游标卡尺时，将卡尺的一端对准物体的起点，然后将游标卡尺另一侧的游标滑动到与物体终点对齐的位置，同时读取游标上的刻度，就可以得到物体的长度。

游标卡尺通常具有毫米和英寸两种刻度。

7.测量显微镜：测量显微镜是一种用于测量微小尺寸的工具。

使用测量显微镜时，首先将待测物放在显微镜台上，然后通过调节镜头和聚光模式，将物体放大到适当的尺寸，最后通过表尺或目镜上的刻度，测量物体的尺寸。

8.数字测量仪表：数字测量仪表是一种用于测量各种物理量的高精度仪器。

使用数字测量仪表时，将所要测量的物理量连接到仪表的传感器上，并读取显示屏上的数值，就可以得到物理量的测量结果。

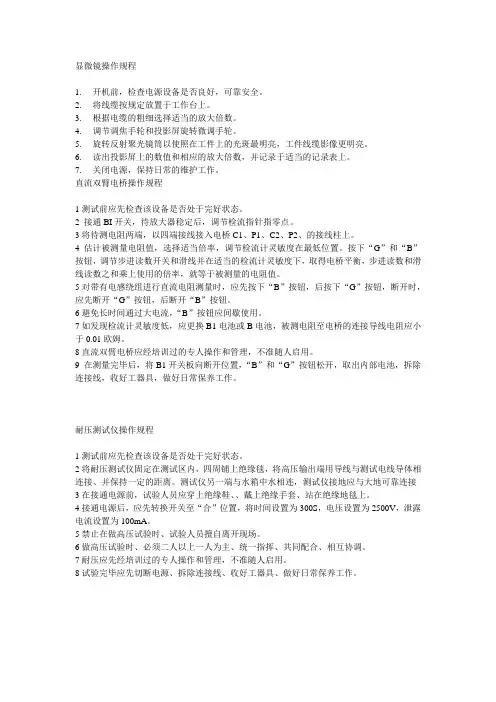

显微镜操作规程1. 开机前，检查电源设备是否良好，可靠安全。

2. 将线缆按规定放置于工作台上。

3. 根据电缆的粗细选择适当的放大倍数。

4. 调节调焦手轮和投影屏旋转微调手轮。

5. 旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件线缆影像更明亮。

6. 读出投影屏上的数值和相应的放大倍数，并记录于适当的记录表上。

7. 关闭电源，保持日常的维护工作。

直流双臂电桥操作规程1测试前应先检查该设备是否处于完好状态。

2 接通BI开关，待放大器稳定后，调节检流指针指零点。

3将待测电阻两端，以四端接线接入电桥C1、P1、C2、P2、的接线柱上。

4 估计被测量电阻值，选择适当倍率，调节检流计灵敏度在最低位置。

按下“G”和“B”按钮，调节步进读数开关和滑线并在适当的检流计灵敏度下，取得电桥平衡，步进读数和滑线读数之和乘上使用的倍率，就等于被测量的电阻值。

5对带有电感绕组进行直流电阻测量时，应先按下“B”按钮，后按下“G”按钮，断开时，应先断开“G”按钮，后断开“B”按钮。

6避免长时间通过大电流，“B”按钮应间歇使用。

7如发现检流计灵敏度低，应更换B1电池或B电池，被测电阻至电桥的连接导线电阻应小于0.01欧姆。

8直流双臂电桥应经培训过的专人操作和管理，不准随人启用。

9 在测量完毕后，将B1开关板向断开位置，“B”和“G”按钮松开，取出内部电池，拆除连接线，收好工器具，做好日常保养工作。

耐压测试仪操作规程1测试前应先检查该设备是否处于完好状态。

2将耐压测试仪固定在测试区内，四周铺上绝缘毯，将高压输出端用导线与测试电线导体相连接、并保持一定的距离。

测试仪另一端与水箱中水相连，测试仪接地应与大地可靠连接3在接通电源前，试验人员应穿上绝缘鞋、、戴上绝缘手套、站在绝缘地毯上。

4接通电源后，应先转换开关至“合”位置，将时间设置为300S，电压设置为2500V，泄露电流设置为100mA。

5禁止在做高压试验时、试验人员擅自离开现场。

电线电缆电阻检测方法（一）直流电阻检测。

相关国家标准中有明确的规定：电线电缆的直流电阻须以每千米的导体电阻作为比较的基准，所测得的电线电缆的直流电阻数据必须先换算成20℃的温度下每千米的直流电阻值。

将测得的直流电阻数值换算成20℃条件下的直流电阻值后，其数值若小于规定的标准值，那么该电线电缆样品即为合格产品，反之则属于不合格产品。

目前国内相关部门通常采用电桥法和电流法两种方法来测定电线电缆的直流电阻。

电桥法的测量范围比较窄，可分单臂电桥法和双臂电桥法，当电线电缆的电阻值约为1以上时采用单臂电桥法；当电线电缆电阻值小于1时则采用双臂电桥法。

电流法又称为微欧计法，其原理是根据电线电缆电阻值的大小，采用恒流源输出不同的恒定电流，然后精确测量被测电线电缆两端的电压，所测得的数据按照欧姆定律运算即可得出所测电线电缆的直流电阻。

电流法可以输出不同的电流，因而其测量范围相对较宽。

（二）绝缘电阻检测。

电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值，与直流电阻所不同的是，绝缘电阻值与电线电缆的长度成反比；低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种，其中100V和500V的检测电压在质检部门检测时使用比较广泛；所测电线电缆的长度无明确规定，但为了测量和计算方便，一般取10m进行测量。

测量前的充电时间一般为1分钟。

电线电缆的绝缘电阻检测一般采用电压电流法，又称为高阻计法。

有的电线电缆具有金属保护套，有一定的屏蔽功能，对于这种电线电缆的绝缘电阻测量大多测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；而对于无金属护套的电线电缆，测量其绝缘电阻值时，须先将所测电线电缆浸入水中，然后测导体与水之间的绝缘电阻，且检测时所测试样须保持与水温的配套。

国内目前开发了一种直流电阻绝缘电阻测试仪ZZJ3D，该测试仪操作简单，测量全过程可由计算机控制，精确度和稳定性都远高于传统的检测设备。

（三）工频耐压检测。

浅析电线电缆检测方法及其质量控制关键点摘要：近年来，由于国内社会背景的不断改革和突破，人民生活水平稳步提高。

电力的高效普及和应用给人们带来了便利，但同时也带来了一些问题，如主要城市的电力供应紧张，或电线电缆过载运行导致的问题。

对此，我国立即提出对策，提高各城市的输电强度，保障民生基础。

然而，长期运行下电线电缆老化和传输过程故障导致的问题也成为亟待解决的问题。

电力部门和相关电力制造业应能够立即寻求解决方案。

关键词：电线电缆；检测方法；质量控制；关键点1电线电缆概述及分类1.1铜芯聚氯乙烯绝缘布电线（BV线）BV线是单芯硬线，全称为铜芯PVC绝缘布线，用于连接设备和家用电器。

BV 线具有非常好的导电性，结构简单，易于穿线，熔点高，并具有耐酸碱、防潮、防霉等特性。

常见BV线的颜色包括红色、黄色、绿色、黑色、白色、黄绿色（双色）和棕色。

1.2铜芯聚氯乙烯绝缘软电线（BVR线）BVR是多铜芯软线，芯数多，全称是铜芯聚氯乙烯绝缘软电线。

其常用于医院、体育馆、车站等布线要求较为灵活和柔软的地方。

BVR线作为常用的软线具有低烟、阻燃、耐老化、安全稳定、使用寿命长等特点。

常用BRV线的颜色有、红色、黄色、绿色、蓝色、黑色和黄绿色（双色）等。

2电线电缆常见的故障原因2.1绝缘层老化一般来说，电缆施工完成后，将长期运行。

在电和热的共同影响下，电缆容易发生物理变化，导致绝缘层性能下降。

特别是当电缆过载时，温度会直接急剧升高。

当周围环境也很热或在夏天时，这种突然的温度升高很容易导致电缆的薄弱连接或接头破裂。

此外，在传统的建筑工程中，许多电缆是露天设计的，通常建在各种类型的墙壁的接缝处，缺乏一定的保护措施。

在这种情况下，电线和电缆老化的可能性大大增加。

而夏季高温，冬季严寒，绝缘层会变得脆弱。

雷雨或空气湿度大后，容易引起老化电线的各种故障，从而阻碍电线电缆的正常使用。

公共绝缘层也容易受潮。

当箱体结构设计不严密，或质量难以保证，导致开裂时，会容易受潮。

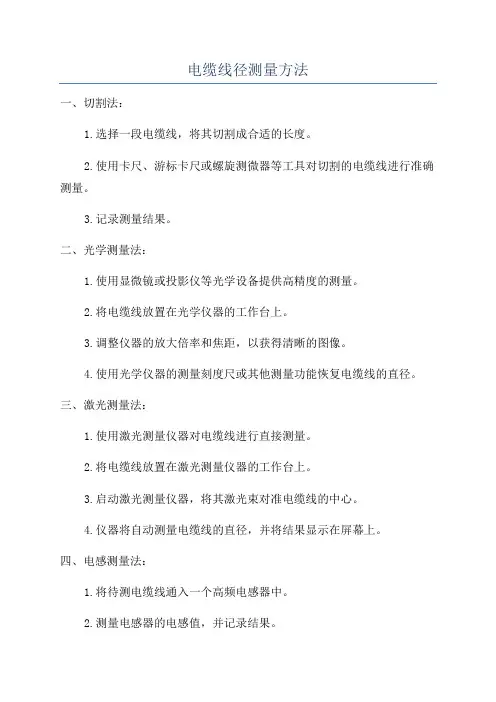

电缆线径测量方法
一、切割法：
1.选择一段电缆线，将其切割成合适的长度。

2.使用卡尺、游标卡尺或螺旋测微器等工具对切割的电缆线进行准确测量。

3.记录测量结果。

二、光学测量法：
1.使用显微镜或投影仪等光学设备提供高精度的测量。

2.将电缆线放置在光学仪器的工作台上。

3.调整仪器的放大倍率和焦距，以获得清晰的图像。

4.使用光学仪器的测量刻度尺或其他测量功能恢复电缆线的直径。

三、激光测量法：
1.使用激光测量仪器对电缆线进行直接测量。

2.将电缆线放置在激光测量仪器的工作台上。

3.启动激光测量仪器，将其激光束对准电缆线的中心。

4.仪器将自动测量电缆线的直径，并将结果显示在屏幕上。

四、电感测量法：
1.将待测电缆线通入一个高频电感器中。

2.测量电感器的电感值，并记录结果。

3.根据电感测量结果和电阻率数据，计算出电缆线的直径。

需要注意的是，不同的电缆线测量方法适用于不同的场景和电缆线类型。

在实际应用中，需要根据具体情况选择合适的测量方法，并确保测量的准确性和可重复性。

此外，电缆线测量还需要注意以下几点：
1.在选择测量工具时，应选择高精度的仪器，以确保测量结果的准确性。

2.在测量过程中，应注意保持测量仪器和电缆线的稳定状态，防止外界振动对测量结果的影响。

3.在进行测量前，应确保电缆线表面干净、整洁，以避免测量误差。

4.在进行大量测量时，可以进行多次测量并取平均值，以提高测量结果的可靠性。

电缆绝缘和护套厚度的测量1 绝缘厚度的测量1.1 测量装置读数显微镜或放大倍数至少10倍的投影仪，两种装置读数均至0.01mm。

当测量绝缘厚度小于0.05mm时，则小数点后第三位数为估计读数。

1.2 试样制备从绝缘上去除所有护层，抽出导体和隔离层（若有的话）。

小心操作以免损坏绝缘，内外半导电层若与绝缘粘连在一起，则不必去掉。

每一试件由一绝缘薄片组成。

应用适当的工具（锋利的刀片如剃刀刀片等）沿着与导体轴线相垂直的平面切取薄片。

如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

1.3 测量步骤将试件置于测量装置的工作面上,切割面与光轴垂直。

a）当试件内侧为圆形时，应按图1径向测量6点。

如是扇形绝缘线芯，则按图2测量6点。

b）当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。

c）当试件外表面凹凸不平时，应按图5测量6点。

d）当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。

当不透明绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。

e）无护套扁平软线应按图6测量。

两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。

在任何情况下。

第一次测量应在绝缘的最薄处进行。

如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。

但在任何情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。

若规定的绝缘厚度为0.5mm时，则读数应测量到小数点后两位（以mm计）；若规定的绝缘厚度小于0.5mm时。

则读数应测量到小数点后三位，第三位为估计数。

1.4 测量结果及计算每个试样的平均厚度为试片各点测量值的算术平均值表示。

2 护套厚度的测量2.1 测量装置与1.1条相同。

2.2 试样制备去除护套内外所有元件（若有的话），用一适当的工具（锋利的刀片如剃刀刀片等）沿垂直于电缆轴线平面切取薄片。

如果护套上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。

仪器检测器具分类仪器检测器具根据其用途和功能可以被分类为不同的类型。

以下是一些常见的仪器检测器具的分类：1.电气测量仪器:•万用表（Multimeter）: 用于测量电流、电压和电阻等电学量。

•示波器（Oscilloscope）: 用于显示电压随时间的波形。

•电阻测量仪: 专门用于测量电阻值。

2.光学测量仪器:•光谱仪（Spectrometer）: 用于测量光的频谱。

•显微镜（Microscope）: 用于观察微小物体或细胞。

•分光光度计（Spectrophotometer）: 用于测量物质对光的吸收或发射。

3.力学测量仪器:•弹簧测力计（Spring Scale）: 用于测量力的大小。

•动态力传感器: 用于测量物体的加速度和力。

4.热学测量仪器:•温度计（Thermometer）: 用于测量温度。

•热电偶（Thermocouple）: 用于测量高温或极低温的热量。

5.流体力学测量仪器:•流量计（Flow Meter）: 用于测量液体或气体的流量。

•压力计（Pressure Gauge）: 用于测量流体的压力。

6.化学分析仪器:•质谱仪（Mass Spectrometer）: 用于分析化合物的质量。

•色谱仪（Gas Chromatograph，Liquid Chromatograph）: 用于分离和分析混合物中的组分。

7.声学测量仪器:•声级计（Sound Level Meter）: 用于测量声音的强度。

•频谱分析仪（Spectrum Analyzer）: 用于测量声音频谱的仪器。

8.地球物理测量仪器:•地震仪（Seismometer）: 用于测量地震波。

•全站仪（Total Station）: 用于测量地理坐标、高度等。

这只是一些基本的分类，实际上，仪器检测器具还可以根据测量的参数、行业应用、精度等多方面进行更为详细的分类。

各种仪器检测器具在不同领域和应用中都发挥着关键作用。

电线电缆测量投影仪安全操作及保养规程1. 引言电线电缆测量投影仪是一种用于检测电线电缆绝缘和护套厚度的仪器，具有精度高、使用方便等优点。

但是，由于该仪器涉及电器和光学部件，使用前必须了解其操作规程和保养方法，以确保使用安全和准确性。

本文旨在介绍电线电缆测量投影仪的安全操作和保养规程，以提高使用者的安全意识和技能水平。

2. 电线电缆测量投影仪的基本构造和工作原理电线电缆测量投影仪由测量主体、显示器、光源和镜头等组成。

测量主体包括机箱、电源、测量头等组成，可测量电线、电缆的绝缘和护套厚度，并自动计算相应的电线电缆截面积等参数。

电线电缆测量投影仪的工作原理如下：在测量时，光源照射到电线电缆上，反射到镜头上，再由镜头投影到显示器上形成影像，经计算可得到电线电缆的参数。

3. 电线电缆测量投影仪的安全操作规程3.1. 使用前的准备工作1.确认电源线、测量头等连接牢固。

2.检查电源电压和电气接地是否符合要求。

3.检查测量头与电线电缆的接触是否牢固，是否存在异物。

4.确认显示器正常工作，显示屏幕干净，不得有污物或刮痕。

3.2. 使用时的注意事项1.操作前必须仔细阅读使用说明书，按照说明书操作。

2.仪器运行时，要随时观察显示器上的影像，确保测量数据可靠。

3.操作过程中严禁随意移动测量头，避免影响测量结果。

4.禁止尝试拆卸或更换仪器内部部件。

5.在使用结束后，要关闭电源，拔掉电源线，待机箱内部停电后方可进行维护和保养工作。

3.3. 维护和保养1.定期使用软布擦拭测量头镜片。

2.使用后要及时将测量头收纳到包装盒内，避免磕碰。

3.镜头和显示器上的污点应用干净的软布擦拭，保持清洁。

4.仪器运输时应严加包装，避免振动、碰撞造成损坏。

5.定期检查电源线和连接处的插头是否有磨损或者氧化，必要时更换。

4. 小结本文从电线电缆测量投影仪的基本构造、工作原理入手，介绍了其安全操作规程和保养方法。

在使用电线电缆测量投影仪前，用户必须仔细阅读说明书和操作规程，按照规定操作，避免因不当操作而引起的意外事故和设备故障。

测绘技术中常见的测量工具介绍测绘技术是现代工程建设和地理资源开发中不可或缺的重要环节，而测量工具则是测绘技术的基石之一。

本文旨在介绍测绘技术中常见的测量工具，包括传统测量工具和现代化仪器设备。

1. 测量尺测量尺是最为基本、常用的测量工具之一。

传统测量尺有简单的木尺和金属尺，而现代化的测量尺则采用工程塑料或复合材料制造，具有较高的精度和耐用性。

测量尺广泛应用于各类线性测量中，如建筑、土木工程和道路测量等。

2. 电子测距仪电子测距仪是一种现代化的测量工具，利用激光或超声波等原理进行测量，具有高精度和方便快捷的特点。

电子测距仪广泛应用于建筑测量、地理测绘和工程勘测等领域，如测量建筑物高度、地形地貌和水体深度等。

3. 全站仪全站仪是一种集测角、测距和测高为一体的高精度测量设备。

全站仪采用激光测距技术，可以实现对目标的高精度测量，广泛应用于土地测绘、工程测量和地质勘探等领域。

全站仪具有高度自动化和智能化的特点，能够提高测量效率和精度。

4. 线级仪线级仪是一种测量高程差的工具。

它通过悬线原理来测量两点之间的高差，广泛应用于建筑测量、道路勘察和管道工程等领域。

线级仪操作简单，适用于现场测量，并且具有较高的测量精度。

5. GPS系统全球定位系统（GPS）是一种利用卫星定位和导航技术进行测量的系统。

GPS系统通过接收卫星信号，可以确定测量点的经纬度和高程等信息，广泛应用于航空航天、地理测绘和导航定位等领域。

GPS系统具有全天候、全球范围和高精度的特点，成为现代测绘技术的重要工具。

6. 遥感技术遥感技术是一种通过卫星或飞机等遥远距离获取地球信息的技术。

遥感技术可以获取大范围、多源的地理数据，包括影像、高程、热红外和雷达等信息。

遥感技术广泛应用于地质勘探、资源调查和环境监测等领域，并且与地理信息系统（GIS）相结合，为测绘技术提供了更全面、准确的数据支持。

综上所述，测绘技术中常见的测量工具包括传统的测量尺和线级仪，以及现代化的电子测距仪、全站仪、GPS系统和遥感技术等。

UL电线电缆的基本测试方法基本结构（一）导线1、导体电阻：除TPT、TS和TST等锡芯电线外，UL不要求测量电线电缆产品的导体电阻。

2、线径：通常电线电缆的线径都是偶数AWG，如18AWG、16AWG等，奇数AWG电线属于特殊例外。

3、决定导体截面积的方法有二种：A、测量每一根绞合芯线截面积之和，测量时至少要取7根苡线直径的平均值作为平均芯线直径。

D以Mils计算：导体截面积CMA=nd2（CMA：Circular Mil Area)以毫米计算：导体=0.7854*nd2其中n为导体结构中芯线的根数。

芯线直径的测量：根据UL1581第200节，每根芯线直径须使用精度达到0.01mm(0.001英寸），两个端面都是平面的千分尺进行测量。

B、称重法，见UL1581第210节。

测量过程中发现测量值小于要求值（UL1581，Table20.1),可用两种方法中的另一种加以证实。

（注：DC电阻测量法不能用来作为测量CMA的最终判断标准）。

导体绝缘厚度1、测量工具：千分尺常用的千分尺，测量端面均为平面，最小读数：0.01mm端面为1.98*9.5mm，荷重10g的荷重千分尺（导体绝缘厚度）平均绝缘厚度的测量：距端线10英寸开始，每10英寸为一个测量点，测量5个点处导线的外径，导体的直径。

绝缘厚度=（导线外径-导体直径）/2将5个点处的绝缘厚度平均即得到平均绝缘厚度。

最小绝缘厚度的测量：测量工具：pin-gauge千分尺,注意此方法适用于18AWG或更大线径的导线结构。

截取一段抽出芯线导体的绝缘体，将其放置在千分尺的pin上。

测量时先将荷重轻轻抬起，并缓慢转动绝缘体，读取最小值即视作导线绝缘体最小厚度。

对于小于18AWG的导线，可采用读数显微镜方法。

2、测量工具，读数显微镜取样时，小心抽取全部导体芯线，沿导线绝缘体方向垂直切片，在显微镜下测量最薄处的厚度，作为导体绝缘层的最小厚度。

通常将读数显微镜（精度为0.001mm)的测量结果作为最终的参考标准。

常用的测量仪器及其使用方法引言：在各个领域的实验室和工作现场，测量仪器是不可或缺的工具。

无论是科学研究还是工程实施，准确测量数据的获取对于提高工作效率和质量至关重要。

本文将介绍几种常用的测量仪器及其使用方法，帮助读者了解它们的基本原理和操作技巧。

一、卡尺卡尺是常见的长度测量工具，通过滑动刻度盘来读取被测物体的长度。

使用时，先确定被测物体的长度范围，选择合适的卡尺，将其打开到和被测物体相贴。

然后移动刻度盘，直到其与被测物体上的两个刻度相吻合。

最后，读取刻度盘上指针所指示的数值即可得到被测物体的长度。

二、万用表万用表是电工常用的测量工具，可以测量电压、电流和电阻等电性参数。

使用万用表前，需要先将旋钮拨到相应的测量范围。

然后，将仪器的两个探头分别插入待测电路的两个端点。

注意保持插头的良好接触，确保测量结果的准确性。

最后，读取表盘上指针所指示的数值，即可得到所测参数的数值。

三、温度计温度计是测量温度的常见工具，有水银温度计和电子温度计两种类型。

其中，水银温度计通过固定在玻璃管内的水银柱的体积变化来测量温度。

使用时，将温度计插入待测物体中，待温度计读数稳定后，即可读取温度。

电子温度计则通过感测温度传感器的电阻变化来测量温度。

使用时，将温度计插入待测物体中，等待一段时间后，温度计上显示的数值即为所测温度。

四、显微镜显微镜是观察微小物体的测量工具，广泛应用于生物学、医学和材料科学领域。

使用显微镜前，需要调节镜头使其与被观察物体的焦点对准。

然后，通过调节放大倍数以及透视调节让图像清晰。

最后，使用目镜或者图片采集设备进行观察和记录。

五、血压计血压计是医疗领域经常使用的工具，用于测量人体血压。

常见的血压计有汞柱式血压计和数码血压计两种。

不同的血压计使用方法有所差异。

汞柱式血压计使用前，需要将袖带绑在待测人的上臂，然后使用手球对袖带进行充气，直到无法再填充气体。

然后，慢慢松开手球，观察水银柱上的指针，读取最大值和最小值，即为收缩压和舒张压。

绝缘电阻测试1、普通电线电缆绝缘高阻计直流电压调节为100-500V，长度为50FT-5000FT的电线在水槽中浸泡2小时，高阻计的一个电极连接到水槽的铜板电极上，另一电极连接到待测的电线导线上。

测量时间为60秒，合格标准为15.6℃时1000英尺电线的绝缘电阻大于2.5M.将10 ℃-29.4 ℃水温的测量值折算为15.6 ℃、长度为1000英尺的值：R*L*M*TCF1000R：高阻计读数L：实测电线长度M：高阻计倍率TCF：温度修正系数TCF对照表可参见UL1581 Table52.12、常用户外型“w”电线电缆，如SPT-2W，SJTW，CXTW等。

短时间绝缘电阻的测试方法与普通型电线电缆相同，但合格判定标准完全不同，“W”型电线阻值要高得多。

如CXTW22AWG，合格标准为15.6 ℃225M/1000英尺。

（1）判定标准SPT-2W，SPT-1W，XTW以及CXW，参见UL62Table35.1SJTW等护套线，参见UL62Table32.1表中所列的绝缘电阻为15.6 ℃下短时间浸水阻值，另外还需进行50 ℃升温长时间浸水测试其绝缘电阻。

（2）TCF的确定首先要确定阻抗因子C，再从UL62Table33.1中找出相应的M因子，套用前面公式，即可求出阻抗。

注：对于护套电缆，如SVT，SJTW，表中所列的绝缘电阻为护套内各导线间绝缘电阻，所以在测量时，需将护套外被切除后再浸水测试。

阻抗因子C的决定：参见UL62第34节。

原理：在两个样品升温和降温的过程中，测量5个固定温度点的阻值，在半对数坐标上作图，推算出15.6 ℃时的阻值，再读出16.1 ℃的阻值，两者相除即可求出C值UL电线电缆标准和基本测试方法及所需仪器UL电线电缆标准和基本测试方法及常用仪器常用仪器：直流低电阻测试仪、绝缘耐压测试仪、电子比重计、电线伸长率试验机、投影仪、外径千分尺、恒温水槽、火花机、砝码、燃烧试验机、紫外线光老化试验机等。

精密测量常用的仪器有哪些？精密测量是现代科学技术发展中不可或缺的一项关键技术，它对于工业生产、科学研究等领域起着至关重要的作用。

在进行精密测量过程中，需要使用一系列先进的仪器设备来确保测量的准确性和可靠性。

下面将介绍几种常用的精密测量仪器。

一、显微镜显微镜是一种利用光学原理观察微小物体的仪器。

它通过光线的折射和放大，使我们能够清晰地看到微小颗粒、晶体结构以及其他微观结构。

显微镜广泛应用于生物学、材料科学、药学、纺织学等领域，为科学研究和工业生产提供了重要的观察和分析手段。

二、量具量具是进行精密测量中不可或缺的一类工具，主要包括千分尺、游标卡尺、卡规等。

这些量具可以精确测量长度、直径、厚度等物体的尺寸，并能够输出数字化的测量结果。

量具在机械加工、制造业、质量检验等领域得到广泛应用，为精密测量提供了有效而可靠的手段。

三、谱仪谱仪是一种能够对物质的光谱进行分析和测量的仪器。

它利用光的频率和能量特性，通过检测光谱的特征来分析物质的组成和特性。

谱仪广泛应用于能源分析、化学分析、环境监测等领域，为科学研究和工业生产提供了快速而准确的分析方法。

四、电子显微镜电子显微镜是一种利用电子束来观察样品的显微镜。

相比传统光学显微镜，电子显微镜具有更高的分辨率和放大倍数，能够观察到更小和更详细的样品结构。

电子显微镜广泛应用于材料科学、生物学、纳米科技等领域，为科学研究和创新提供了有力的支持。

五、光谱仪光谱仪是一种测量光的强度和频率分布的仪器。

它利用光的不同波长在物质中的吸收和发射特性，通过分析光谱来研究物质的组成和性质。

光谱仪在天文学、化学分析、光子学等领域得到广泛应用，为科学研究和实验分析提供了重要的技术支持。

精密测量仪器的发展与应用是科技进步的重要方面，它们为各个领域的科学研究、工业生产和质量控制提供了不可或缺的支持和帮助。

随着科技的发展，我们相信精密测量仪器将不断创新和完善，为人们的生产生活带来更多的便利和效益。

测量电缆常用计量工具－投影仪和读数显微镜测量电线电缆厚度，现行国家标准规定测量方法采用投影仪及读数显微镜测量。

1 投影仪DTT低倍投影仪是光学投影仪，它是光学计量仪器中检测效率很高的一种仪器。

它的主要优点是对复杂轮廓的测量精确而迅速，适用于电线电缆的厚度测量。

2 测量方法本仪器可做直接测量、比较测量和描绘测量。

3 仪器保养及注意事项应有检定部门的合格证。

仪器的安装环境应保持清洁、避免有害气体。

室温宜在20±8℃，相对湿度不超过50%，安装应平稳、无振动，仪器不使用时应套上罩子，保护仪器。

光学零件表面要保持清洁，尽量避免用手指接触。

若有油迹、灰尘时，最好用狸毛轻轻去浮土，然后用酒精、乙醇混合物液轻轻擦拭，若擦拭可避免时，则不要多擦。

投影仪屏幕出现油迹时，可用皂液擦拭，但必须把皂液用清水擦拭干净。

仪器不使用时，应对金属光洁表面涂上不含碱、酸，而且清洁的防锈油脂。

4 读数显微镜读数显微镜是为光学计量仪器之一种，它结构简单，操作方便，适用范围广泛，可以测量孔直径、刻线宽度、长度及电线电缆的绝缘和护套厚度。

本仪器测量范围为0～8mm，测量精度为0.01mm。

5 测量方法将仪器置于被测物体上，使被测物体的被测部分用自然光或灯光照明，然后调节环境螺旋，使视场中同时出现看清分化板与物体像。

进行测量时，先旋转读数鼓轮，使刻有长度的玻璃分析板移动同时稍微转动读数显微镜，使竖直长线对准测物部分进行微动测量。

找到一边为基准点，基准边在2mm的位置上，在转动微分筒轮，使带有玻璃分划线移动到测量边时再进行读数。

6 仪器保养及注意事项仪器能正常使用时绝不允许自行拆卸，否则会破坏仪器的原有精度。

仪器存放和使用时应尽量避免灰尘、潮湿、过冷过热与含有酸、碱性气体。

透镜表面有脏物须用柔软物体如脱脂棉、软毛刷、透镜纸等。

碰到油迹污垢时，可用脱脂棉沾取少许酒精和乙醚混合液轻轻擦拭。
