高中物理中各种常用测量工具的读数共35页

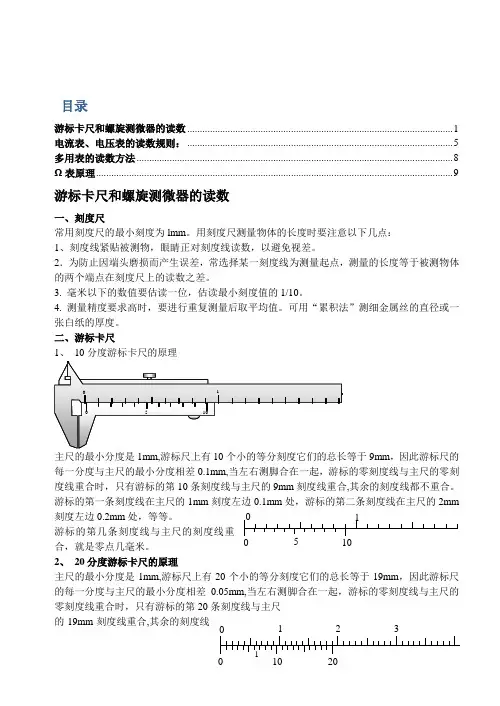

目录游标卡尺和螺旋测微器的读数 ......................................................................................................... 1 电流表、电压表的读数规则： ......................................................................................................... 5 多用表的读数方法 ............................................................................................................................. 8 Ω表原理 (9)游标卡尺和螺旋测微器的读数一、刻度尺常用刻度尺的最小刻度为lmm 。

用刻度尺测量物体的长度时要注意以下几点： 1、刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。

2．为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。

3. 毫米以下的数值要估读一位，估读最小刻度值的1/10。

4. 测量精度要求高时，要进行重复测量后取平均值。

可用“累积法”测细金属丝的直径或一张白纸的厚度。

二、游标卡尺051001主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm ，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm 刻度左边0.1mm 处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm 处，等等。

实验专题：高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。

（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。

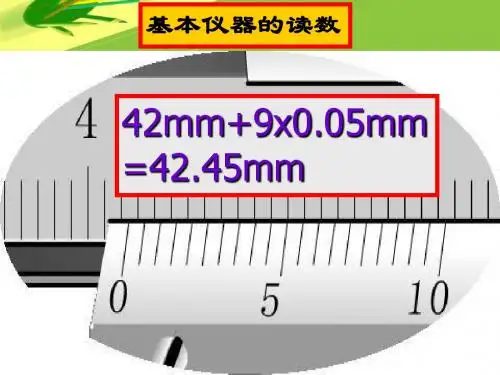

1、不需要估读的仪器①游标卡尺游标卡尺是一种测量长度的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm和0.02mm。

读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量长度是不要估读。

②秒表因为机械表采用的齿轮传动，每0.1s指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。

故对秒表读数时不用估读。

③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。

二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；二、需要估读的仪器①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。

用它测长度可以准确到0.01毫米。

这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示0.01毫米，所以能精确到0.01毫米，但要估读到毫米的千分位。

螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上0.01mm，二者相加就行。

读数公式：测量值=固定刻度示数+固定刻度的中心水平线与可动刻度对齐的位置的示数×0.01mm [经验之谈]1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；可动刻度要估读,小数点后应保留三位有效数字。

目录游标卡尺和螺旋测微器的读数 ......................................................................................................... 1 电流表、电压表的读数规则： ......................................................................................................... 5 多用表的读数方法 ............................................................................................................................. 8 Ω表原理 (9)游标卡尺和螺旋测微器的读数一、刻度尺常用刻度尺的最小刻度为lmm 。

用刻度尺测量物体的长度时要注意以下几点： 1、刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。

2．为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。

3. 毫米以下的数值要估读一位，估读最小刻度值的1/10。

4. 测量精度要求高时，要进行重复测量后取平均值。

可用“累积法”测细金属丝的直径或一张白纸的厚度。

二、游标卡尺051001主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm ，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm 刻度左边0.1mm 处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm 处，等等。

实验专题：高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。

（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。

1、不需要估读的仪器①游标卡尺游标卡尺是一种测量长度的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为、和。

读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量长度是不要估读。

②秒表因为机械表采用的齿轮传动，每指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。

故对秒表读数时不用估读。

③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。

二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；二、需要估读的仪器①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。

用它测长度可以准确到毫米。

这是因为测微螺杆前进或后退毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示毫米，所以能精确到毫米，但要估读到毫米的千分位。

螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上，二者相加就行。

读数公式：测量值=固定刻度示数+固定刻度的中心水平线与可动刻度对齐的位置的示数×[经验之谈]1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；可动刻度要估读,小数点后应保留三位有效数字。

③电流表电压表的读数原则：(1)凡最小分度值是以“1”为单位的.有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”（2）凡最小分度值是2或5个单位的，有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

高三总复习-----高考常用基本仪器读数一、刻度尺：读数规则：一般最小分度是1mm ，结果要估读到mm 后一位小数（cm 后2位小数） 应 用： 纸带点间距、水平及斜面的长度、两光电门之间的距离、单摆摆线长、电阻丝的长度、双缝到光屏的距离。

1-1：如图（甲）所示的物体A 的长度是_________cm=_________m ，如图（乙）所示的物体B 的长度是___________mm=___________m.注意：甲图的最小分度是多少呢？该如何保留小数点？起点没有从零刻度开始怎么办呢？二、游标卡尺：功 能：测外径，内径，深度读数规则：一共有3个规格------10分度，20分度，50分度（数游标刻度上的总格数，不能只看数字）结果=对齐格数总格数主尺刻度整数⨯+mm mm 1 1.主尺刻度通常是先读出mm ***.,再转化为mm ***,不能跳跃2.主尺刻度要从游标刻度的0刻线读取，不能按游标刻度边框读．．．．．．．．．．3.对齐格数不能估读，只能读整数格对齐，对齐格数从下面的游标0分度数起4.结果的小数点一定与游标尺的最小分度小数点一致，不能多一位也不能少一位10分度的----0.1mm(1位) 20分度的-----0.05mm （2位） 50分度的----0.02mm （2位）应 用：单摆小球的直径，金属丝的直径，条纹间距的宽度2-1：游标卡尺的游标有10个等分刻度，当左、右测脚合拢时，游标尺在主尺上的位置如图（甲），当用此尺测某工件时，游标尺在主尺上的位置如图（乙）所示，则工件的实际长度是（ ）A.9.9 mmB.10.8 mmC.11.4 mmD.12.6 mm想一想：起始刻度不在零刻线怎么办？2-2：下面各图均是用游标卡尺测量时的刻度图，甲、乙为20分度游标尺，丙、丁为50分度游标尺，它们的读数分别为：甲_______cm ，乙________cm ，丙________cm ，丁________mm.三、螺旋测微器：功 能：测直径读数规则：全世界的螺旋测微器都一模一样，只有一个规格0.05mm结果=X mm mm ⋅⨯+对齐格数）（主尺整数或半整数01.0505.0 1.主尺刻度标有数字的是整数mm 刻度，没有标数字的是半mm 刻度2.主尺是半整数刻度时，前后部分相加一定要注意小数点对齐，不要加错位3.螺旋刻度要估读一位，结果的小数点一定是mm 后3位小数，故螺旋测微器又叫千分尺（千分位）应 用：单摆小球的直径，金属丝的直径，条纹间距的宽度3-1：用螺旋测微器测圆柱体的直径时，示数如图所示，此示数为______________mm.3-2：读出下面各螺旋测微器的读数.甲____________mm ，乙____________mm ，丙_____________mm.四、秒表读数规则：结果=小表盘（一小格是整数分钟或半整数）分钟+大表盘（一圈为30秒）秒 结果位数与大表盘最小刻度相同，不能估读．．．．应 用：测单摆运动总时间4-1：读出机械秒表的读数1. 2.五、电流表和电压表：读数规则：对于刻度均匀的基础电流表、电压表、多用电表直流电压电流档，读数方法都是一样的：1.确定量程，求出最小分度值2.确定结果小数点的位数：最小分度值是“1”的，结果要估读至最小分度值的下一位最小分度值是“2”或“5”的，结果则是本位估读，不能多位也不能少位3.数格读数，并带好单位，注意单位转换。

实验专题：高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。

（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。

1、不需要估读的仪器①游标卡尺游标卡尺是一种测量长度的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm和0.02mm。

读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量长度是不要估读。

②秒表因为机械表采用的齿轮传动，每0.1s指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。

故对秒表读数时不用估读。

③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。

二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；二、需要估读的仪器①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。

用它测长度可以准确到0.01毫米。

这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示0.01毫米，所以能精确到0.01毫米，但要估读到毫米的千分位。

螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上0.01mm，二者相加就行。

读数公式：测量值=固定刻度示数+固定刻度的中心水平线与可动刻度对齐的位置的示数×0.01mm[经验之谈]1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；可动刻度要估读,小数点后应保留三位有效数字。

实验专题：高中物理实验仪器的读数方法一、按照仪器的读数过程是否需要估读可分为两大类：（1）、不需要估读的仪器：①游标卡尺、②秒表、③电阻箱。

（2）、需要估读的仪器：①刻度尺、②弹簧秤、③温度计、④天平、⑤螺旋测微器、⑥电流表、⑦电压表、⑧多用电表等。

1、不需要估读的仪器①游标卡尺游标卡尺是一种测量xx的一起，常用的游标卡尺有10分度、20分度和50分度三种，这三种游标卡尺的精确度分别为0.1mm、0.05mm 和0.02mm。

读数方法为：测量值=主尺的读数+（游标尺与主尺对齐的刻度线格子数×精确度），故用游标卡尺测量xx是不要估读。

②秒表因为机械表采用的齿轮传动，每0.1s指针跳跃1次，指针不可能停在两小格之间，所以不能估度读出比最小刻度更短的时间。

故对秒表读数时不用估读。

③电阻箱因为电阻箱的特殊结构，我们在进行电阻调节时是按照电阻箱上各档的倍率进行电阻的调节的，所以电阻箱的电阻是不能连续调节的，因此读数时也不需要估读。

二、需要估读的仪器一.读数常规：1.读数的基本原则是：十分之一估读法：凡最小分度值是以“1”为单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”；二、需要估读的仪器①刻度尺、②螺旋测微器原理：螺旋测微器(又叫千分尺)是比游标卡尺更精密的测xx的工具。

用它测xx可以准确到0.01毫米。

这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示0.01毫米，所以能精确到0.01毫米，但要估读到毫米的千分位。

螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估读一位，并乘上0.01mm，二者相加就行。

读数公式：测量值=固定刻度示数+固定刻度的中心水平线与可动刻度对齐的位置的示数×0.01mm[经验之谈]1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位；可动刻度要估读,小数点后应保留三位有效数字。
