建筑结构基础与识图教案一、教学目标1. 了解建筑结构的基本概念、分类及其功能。
2. 掌握建筑结构的主要受力构件及其受力特点。
3. 熟悉建筑识图的基本知识，能够阅读和理解建筑图纸。
4. 学会使用建筑识图工具，如比例尺、直尺、圆规等。
5. 培养学生的空间想象能力和动手能力。
二、教学内容1. 建筑结构的基本概念、分类及其功能。
1.1 建筑结构的概念1.2 建筑结构的分类1.3 建筑结构的功能2. 建筑结构的主要受力构件及其受力特点。
2.1 柱2.2 梁2.3 板2.4 墙2.5 基础3. 建筑识图的基本知识。
3.1 建筑图纸的种类3.2 建筑图纸的符号与标注3.3 建筑图纸的阅读方法4. 建筑识图工具的使用。
4.1 比例尺的使用4.2 直尺的使用4.3 圆规的使用5. 空间想象能力的培养与动手能力的训练。
5.1 空间想象能力的培养5.2 动手能力的训练三、教学方法1. 采用讲授法，讲解建筑结构的基本概念、分类及其功能，以及建筑识图的基本知识和技巧。
2. 采用演示法，展示建筑识图工具的使用方法，以及建筑结构受力特点的实验。
3. 采用案例分析法，分析实际建筑案例，让学生更好地理解建筑结构及其识图方法。
4. 采用分组讨论法，培养学生之间的合作与交流，提高学生的动手能力和空间想象能力。
四、教学步骤1. 引入新课：通过展示建筑图片，引导学生思考建筑结构的作用和分类。
2. 讲解建筑结构的基本概念、分类及其功能。
3. 讲解建筑识图的基本知识和技巧。
4. 演示建筑识图工具的使用方法。
5. 讲解建筑结构的主要受力构件及其受力特点。
6. 进行案例分析，让学生更好地理解建筑结构及其识图方法。
7. 布置作业，让学生巩固所学知识。
五、教学评价1. 课堂问答：检查学生对建筑结构基本概念、分类及其功能的掌握情况。
2. 建筑识图练习：检查学生对建筑图纸的阅读和理解能力。
3. 建筑结构受力特点实验：检查学生对建筑结构受力特点的理解和掌握情况。
建筑结构基础与识图教案一、教学目标1. 了解建筑结构的基本概念和分类2. 掌握建筑结构的主要受力构件及其作用3. 熟悉建筑识图的基本原理和方法4. 能够阅读和理解建筑图纸二、教学内容1. 建筑结构的基本概念和分类1.1 建筑结构的定义1.2 建筑结构的分类1.2.1 钢结构1.2.2 钢筋混凝土结构1.2.3 木结构1.2.4 砖混结构2. 建筑结构的主要受力构件及其作用2.1 梁2.2 板2.3 柱2.4 墙2.5 基础3. 建筑识图的基本原理和方法3.1 建筑图纸的分类3.2 建筑图纸的符号和标注3.3 建筑图纸的阅读方法4. 建筑图纸的阅读和理解4.1 平面图4.2 立面图4.3 剖面图4.4 细部图三、教学方法1. 讲授法：讲解建筑结构的基本概念、分类和主要受力构件及其作用2. 演示法：展示建筑图纸，讲解建筑识图的基本原理和方法3. 练习法：让学生阅读和分析建筑图纸，提高其阅读和理解能力四、教学准备1. 教材或教学资源：《建筑结构基础与识图》等相关教材或教学资源2. 投影仪或白板：用于展示建筑图纸和讲解建筑识图方法3. 建筑图纸：提供一些建筑图纸供学生阅读和分析五、教学过程1. 导入：简要介绍建筑结构的基本概念和分类，引发学生对建筑结构的兴趣2. 讲解：详细讲解建筑结构的主要受力构件及其作用，结合图纸进行说明3. 演示：展示建筑图纸，讲解建筑识图的基本原理和方法4. 练习：让学生阅读和分析建筑图纸，回答相关问题，巩固所学知识5. 总结：回顾本节课的重点内容，强调建筑结构的重要性和识图的技巧6. 布置作业：让学生完成一些建筑图纸的阅读和分析，加深对建筑结构的理解六、教学评估1. 课堂问答：通过提问方式检查学生对建筑结构基本概念和分类的掌握情况。
2. 图纸阅读练习：布置学生阅读复杂的建筑图纸，评估其理解和应用能力。
3. 小组讨论：分组让学生分析特定的建筑结构案例，评估其合作和分析能力。
七、教学拓展1. 参观建筑工地：安排学生参观建筑工地，实地了解建筑结构及其施工过程。

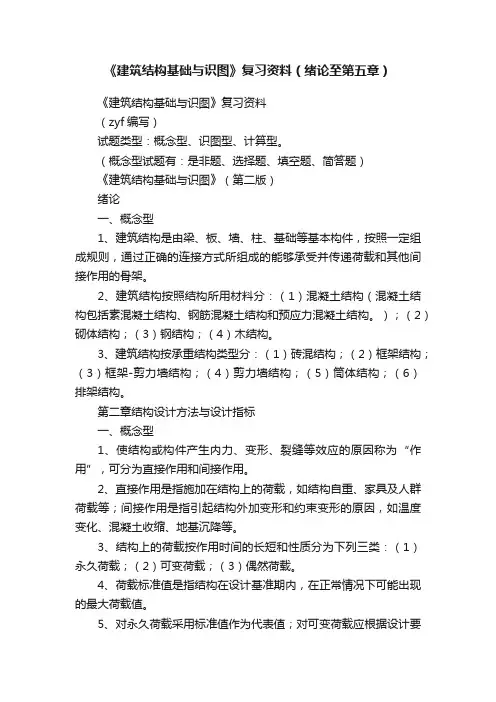

《建筑结构基础与识图》复习资料（绪论至第五章）《建筑结构基础与识图》复习资料（zyf编写）试题类型：概念型、识图型、计算型。
（概念型试题有：是非题、选择题、填空题、简答题）《建筑结构基础与识图》（第二版）绪论一、概念型1、建筑结构是由梁、板、墙、柱、基础等基本构件，按照一定组成规则，通过正确的连接方式所组成的能够承受并传递荷载和其他间接作用的骨架。
2、建筑结构按照结构所用材料分：（1）混凝土结构（混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。
）；（2）砌体结构；（3）钢结构；（4）木结构。
3、建筑结构按承重结构类型分：（1）砖混结构；（2）框架结构；（3）框架-剪力墙结构；（4）剪力墙结构；（5）筒体结构；（6）排架结构。
第二章结构设计方法与设计指标一、概念型1、使结构或构件产生内力、变形、裂缝等效应的原因称为“作用”，可分为直接作用和间接作用。
2、直接作用是指施加在结构上的荷载，如结构自重、家具及人群荷载等；间接作用是指引起结构外加变形和约束变形的原因，如温度变化、混凝土收缩、地基沉降等。
3、结构上的荷载按作用时间的长短和性质分为下列三类：（1）永久荷载；（2）可变荷载；（3）偶然荷载。
4、荷载标准值是指结构在设计基准期内，在正常情况下可能出现的最大荷载值。
5、对永久荷载采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。
6、可变荷载组合值可表示为ψc Q k，其中Q k为可变荷载标准值，ψc为可变荷载组合值系数。
7、可变荷载频遇值。
其值可表示为ψf Q k，其中ψf为可变荷载频遇值系数。
8、可变荷载准永久值。
其值可表示为ψq Q k,其中ψq为可变荷载准永久值系数。
9、建筑结构的功能要求包括安全性、适用性和耐久性。
10、整个结构或结构的一部分能满足设计规定的某一功能要求，我们称之为该功能处于可靠状态。
建筑结构基础与识图教案一、教学目标1. 知识与技能：（1）了解建筑结构的基本组成和类型；（2）掌握建筑结构的受力分析和设计原理；（3）学会阅读和解读建筑结构图纸。
2. 过程与方法：（1）通过案例分析，培养学生的观察和分析能力；（2）运用信息技术，提高学生解决实际问题的能力；（3）通过小组讨论，培养学生的团队合作精神。
3. 情感态度与价值观：（1）培养学生对建筑结构的兴趣和好奇心；（2）使学生认识到建筑结构在建筑行业中的重要性；（3）培养学生的创新意识和责任感。
二、教学内容第一节：建筑结构的基本组成1. 教学目标：了解建筑结构的基本组成和作用。
2. 教学内容：建筑物的承重骨架、围护体系、连接构件等。
第二节：建筑结构的类型1. 教学目标：掌握不同类型的建筑结构及其特点。
2. 教学内容：框架结构、剪力墙结构、框架-剪力墙结构、筒体结构等。
第三节：建筑结构的受力分析1. 教学目标：学会对建筑结构进行受力分析。
2. 教学内容：静力平衡条件、剪力、弯矩、轴力等。
第四节：建筑结构的设计原理1. 教学目标：掌握建筑结构的设计原理和方法。
2. 教学内容：结构设计的基本原则、极限状态设计法、安全系数等。
第五节：建筑结构图纸的阅读与解读1. 教学目标：学会阅读和解读建筑结构图纸。
2. 教学内容：图纸的基本组成、符号表示、尺寸标注等。
三、教学方法1. 采用案例分析法，让学生通过观察和分析实际案例，掌握建筑结构的基本知识和设计方法；2. 利用信息技术，展示建筑结构图纸和实际建筑物，提高学生解决实际问题的能力；3. 组织小组讨论，培养学生的团队合作精神和沟通能力。
四、教学评价1. 课堂问答：通过提问的方式检验学生对建筑结构基本知识的掌握情况；2. 课后作业：布置相关练习题，巩固学生对建筑结构知识和图纸阅读的掌握；3. 小组项目：评估学生在小组讨论中的表现，以及对实际问题解决方案的提出和实施。
五、教学资源1. 教材：建筑结构基础与识图教材；2. 案例资料：各类建筑结构案例图片和图纸；3. 教学软件：建筑结构设计软件、投影仪等；4. 实地考察：组织学生参观建筑物，了解建筑结构的实际应用。
建筑结构基础与识图教案一、教学目标1. 了解建筑结构的基本概念和分类，掌握各种结构形式的特点及应用。
2. 熟悉建筑识图的基本原理和方法，能够阅读和理解建筑图纸。
3. 掌握建筑图纸的常见符号和标注，了解建筑图纸的组成部分和内容。
二、教学内容1. 建筑结构的基本概念和分类介绍建筑结构的定义和作用讲解建筑结构的分类及特点分析各种结构形式在建筑中的应用案例2. 建筑识图的基本原理和方法介绍建筑识图的定义和意义讲解建筑识图的基本原理和方法分析建筑识图的技巧和注意事项3. 建筑图纸的常见符号和标注介绍建筑图纸的常见符号和标注讲解各种符号和标注的含义及应用分析建筑图纸符号和标注的规范要求4. 建筑图纸的组成部分和内容介绍建筑图纸的组成部分和内容讲解各种图纸的作用和相互关系分析建筑图纸的编制要求和流程三、教学方法1. 讲授法：讲解建筑结构的基本概念、分类、特点及应用；建筑识图的基本原理、方法和技巧；建筑图纸的常见符号、标注及规范要求。
2. 案例分析法：分析各种结构形式在建筑中的应用案例，提高学生的实践能力。
3. 互动教学法：提问、讨论，激发学生的思考和兴趣，巩固所学知识。
四、教学准备1. 教材：建筑结构基础与识图教材2. 教具：投影仪、PPT、建筑图纸实例等3. 教室环境：宽敞、明亮，便于学生观看图纸和演示五、教学评价1. 课堂问答：检查学生对建筑结构、识图方法和图纸符号等知识的掌握情况。
2. 课后作业：布置相关练习题，巩固所学知识，提高学生的实际操作能力。
3. 课程报告：要求学生完成一个建筑识图的案例分析报告，评估学生的综合运用能力。
六、教学内容1. 常见建筑结构体系讲解框架结构、剪力墙结构、筒体结构、桁架结构等常见建筑结构体系的特点和应用。
分析各种结构体系的优缺点及适用场景。
2. 建筑材料的识图介绍建筑常用材料如混凝土、钢筋、木材等的符号和表示方法。
讲解建筑材料图纸的识读方法和技巧。
3. 建筑构造细部的识图介绍建筑构造细部的表示方法和符号。
