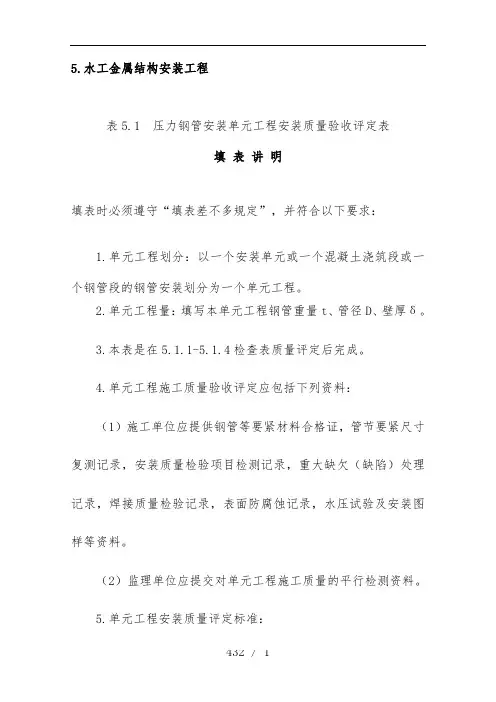

5.水工金属结构安装工程表5.1 压力钢管安装单元工程安装质量验收评定表填表讲明填表时必须遵守“填表差不多规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。
2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。
3.本表是在5.1.1-5.1.4检查表质量评定后完成。
4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等要紧材料合格证，管节要紧尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其同意偏差值的1.2倍，且不合格点不应集中。
（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。
优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。
水利水电工程表5.1压力钢管安装单元工程安装质量验收评定表（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其同意偏差值的1.2倍，且不合格点不应集中。
优良标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
水利水电工程表5.1.1 管节安装质量检查表表 5.1.2 焊缝外观质量检查表填表讲明填表时必须遵守“填表差不多规定”，并符合以下要求：1.分部工程、单元工程名称填写要与表5.1相同。
2.检验（测）方法及数量：焊缝外观检验方法及数量检验项目 检验方法检验数量裂纹 检查（必要时用5倍放大镜检查）沿焊缝长度表面夹渣 咬边 表面气孔 全部表面 未焊满焊缝 余高 △h 手工焊 钢板尺或焊接检验规自动焊 对接 焊缝 宽度 △b手工焊 自动焊飞溅 检查全部表面电弧擦伤 焊瘤角焊缝焊脚高K手工焊焊接检验规自动焊端部转角检查3.单元工程安装质量检验项目质量标准合格标准：（2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其同意偏差值的1.2倍，且不合格点不应集中。
