盾构隧道工程事故案例分析1(推荐文档)

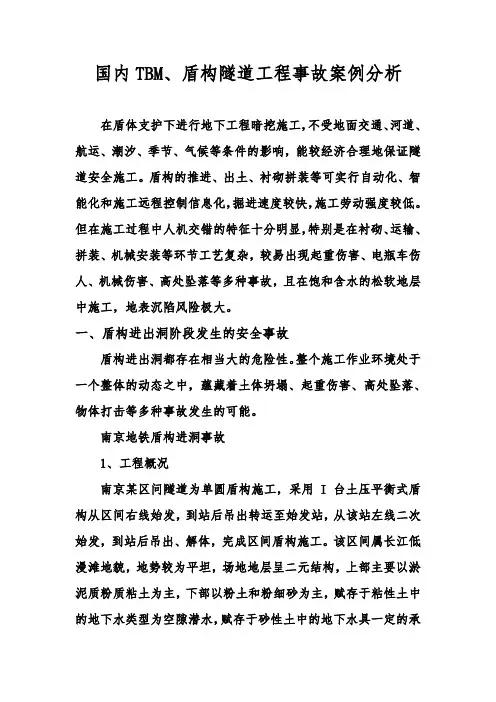

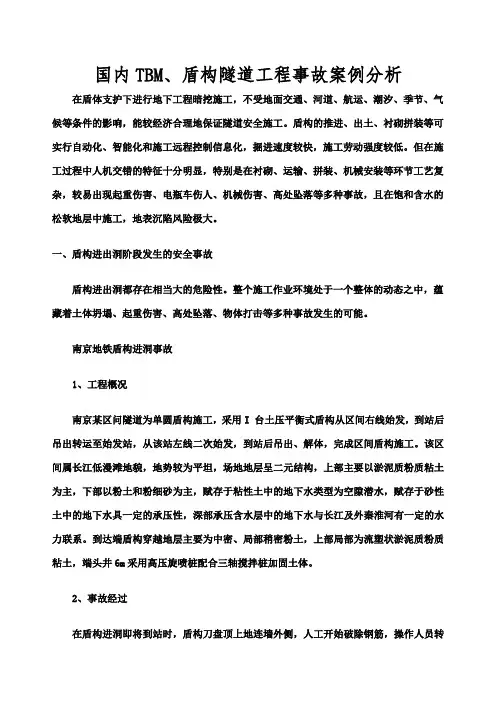

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

但在施工过程中人机交错的特征十分明显，特别是在衬砌、运输、拼装、机械安装等环节工艺复杂，较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故，且在饱和含水的松软地层中施工，地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中，蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工，采用I 台土压平衡式盾构从区间右线始发，到站后吊出转运至始发站，从该站左线二次始发，到站后吊出、解体，完成区间盾构施工。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈二元结构，上部主要以淤泥质粉质粘土为主，下部以粉土和粉细砂为主，赋存于粘性土中的地下水类型为空隙潜水，赋存于砂性土中的地下水具一定的承压性，深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土，上部局部为流塑状淤泥质粉质粘土，端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时，盾构刀盘顶上地连墙外侧，人工开始破除钢筋，操作人员转动刀盘，方便割除钢筋，下部保护层破碎，刀盘下部突然出现较大的漏水漏砂点，并且迅速发展、扩大，瞬时涌水涌砂量约为260m3/h，十分钟后盾尾急剧沉降，隧道内同部管片角部及螺栓部位产生裂缝，洞内作业人员迅速调集方木及木楔，对车架与管片紧邻部位进行加固，控制管片进一步变形。

仅不到一小时，到达段地表产生陷坑，随之继续沉陷。

所幸无人员伤亡，抢险小组决定采取封堵洞门方案。

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

但在施工过程中人机交错的特征十分明显，特别是在衬砌、运输、拼装、机械安装等环节工艺复杂，较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故，且在饱和含水的松软地层中施工，地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中，蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工，采用I 台土压平衡式盾构从区间右线始发，到站后吊出转运至始发站，从该站左线二次始发，到站后吊出、解体，完成区间盾构施工。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈二元结构，上部主要以淤泥质粉质粘土为主，下部以粉土和粉细砂为主，赋存于粘性土中的地下水类型为空隙潜水，赋存于砂性土中的地下水具一定的承压性，深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土，上部局部为流塑状淤泥质粉质粘土，端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时，盾构刀盘顶上地连墙外侧，人工开始破除钢筋，操作人员转动刀盘，方便割除钢筋，下部保护层破碎，刀盘下部突然出现较大的漏水漏砂点，并且迅速发展、扩大，瞬时涌水涌砂量约为260m3/h，十分钟后盾尾急剧沉降，隧道内同部管片角部及螺栓部位产生裂缝，洞内作业人员迅速调集方木及木楔，对车架与管片紧邻部位进行加固，控制管片进一步变形。

仅不到一小时，到达段地表产生陷坑，随之继续沉陷。

所幸无人员伤亡，抢险小组决定采取封堵洞门方案。

近年来盾构工程典型事故案例分析1城市轨道交通坍塌及沉降事故1.1.佛山市轨道交通2号线一期工程透水坍塌（1）事故概况2018年2月7日，由某单位施工的佛山市轨道交通2号线一期工程盾构区间右线工地突发透水，引发隧道及路面坍塌，造成11人死亡、1人失踪、8人受伤，直接经济损失约5323.8万元。

图1-1地面塌陷区航拍照片（2）原因分析事故主要原因是盾尾密封承压性能下降遭遇特殊地质环境等因素叠加，引发隧道透水坍塌。

①事故发生段存在深厚富水粉砂层且临近强透水的中粗砂层，地下水具有承压性，盾构机穿越该地段时发生透水涌砂涌泥坍塌的风险高。

a.事故段隧道底部埋深约30.5米，地层由上至下分别为人工填土、淤泥质粉土、淤泥质土、淤泥质粉土、粉砂、中砂、圆砾以及强风化泥质砂岩。

大部分土体松散、承载力低、自稳性差、易塌陷，其中粉砂层属于液化土，隧道位于淤泥质土和砂层，总体上工程地质条件很差。

b.隧道穿越的砂层分布连续、范围广、埋深大、透水性强、水量丰富，且上部淤泥质土形成了相对隔水层，下部砂层地下水具有承压性，水文地质条件差。

c.事发时盾构机刚好位于粉砂和中砂交界部位，盾构机中下部为粉砂层，中砂及其下的圆砾层透水性强于粉砂层并且水量丰富和具有承压性，一旦粉砂层发生透水，极易产生管涌而造成粉砂流失。

在上述工程地质条件和水文地质条件均很差的地层中，盾构施工过程具备引发透水涌砂坍塌的外部条件，盾构施工风险高。

②盾尾密封装置在使用过程密封性能下降，盾尾密封被外部水土压力击穿，产生透水涌砂通道。

事故发生前，右线盾构机已累计掘进约 1.36 公里，盾尾刷存在磨损，盾尾密封止水性能下降。

在事故发生前已发生过多次盾尾漏浆，存在盾尾密封失效的隐患。

管片拼装期间盾尾间隙处于下大上小的不利状态，盾尾底部易发生漏浆漏水。

盾构机正在进行管片拼装作业，管片拼装机起吊905环第 2 块管片时，盾尾外荷载加大，同时土仓压力突然上升约40kPa, 对盾尾密封性不利。

盾构隧道⼯程事故案例分析1盾构法隧道⼯程事故案例分析及风险控制上海市⼟⽊⼯程学会傅德明盾构法隧道已经发展到⼗分先进和安全的技术,但是由于地质⽔⽂条件的复杂性,或由于施⼯操作的错误,还存在许多风险,近年来,我国的盾构隧道⼯程也出现⼀些⼯程故事,因此, 隧道⼯程的安全和风险控制⼗分重要.1、盾构法隧道⼯程事故分析和风险控制1.1 南京地铁盾构进洞事故事故描述：1.⼯程概况南京某区间隧道为单圆盾构施⼯，采⽤1台⼟压平衡式盾构从区间右线始发，到站后吊出转运⾄始发站，从该站左线⼆次始发，到站后吊出、解体，完成区间盾构施⼯。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈⼆元结构，上部主要以淤泥质粉质粘⼟为主，下部以粉⼟和粉细砂为主，赋存于粘性⼟中的地下⽔类型为空隙潜⽔，赋存于砂性⼟中的地下⽔具⼀定的承压性，深部承压含⽔层中的地下⽔与长江及外秦淮河有⼀定的⽔⼒联系。

到达端盾构穿越地层主要为中密、局部稍密粉⼟，上部局部为流塑状淤泥质粉质粘⼟，端头井6m采⽤⾼压旋喷桩配合三轴搅拌桩加固⼟体。

2. 事故经过在盾构进洞即将到站时，盾构⼑盘顶上地连墙外侧，⼈⼯开始破除钢筋，操作⼈员转动⼑盘，⽅便割除钢筋，下部保护层破碎，⼑盘下部突然出现较⼤的漏⽔漏砂点，并且迅速发展、扩⼤，瞬时涌⽔涌砂量约为260m3/h，⼗分钟后盾尾急剧沉降，隧道内局部管⽚⾓部及螺栓部位产⽣裂缝，洞内作业⼈员迅速调集⽅⽊及⽊楔，对车架与管⽚紧邻部位进⾏加固，控制管⽚进⼀步变形。

仅不到⼀⼩时，到达段地表产⽣陷坑，随之继续沉陷。

所幸⽆⼈员伤亡，抢险⼩组决定采取封堵洞门⽅案。

3．处理措施抢险⼩组利⽤应急抽⽔泵排除积⽔，同时确定采取封闭两端洞门的⽅案，在该车站端头外层钢筋侧放置⽵胶板，采⽤编织袋装砂⼟及袋装⽔泥封堵，迅速调集吊车及注浆设备进场，采⽤钢板封堵洞门；始发站洞内积极抢险，利⽤⽅⽊对车架与管⽚进⾏⽀顶，在⽆法控制抢险的情况下安全撤出作业⼈员，在洞内进⾏袋装⽔泥挡墙施⼯，共⽤⽔泥90t，码砌过程中有局部渗⽔，为确保挡墙稳固，决定在始发站洞⼝堵封，之后开始拆除洞⼝钢轨。

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

但在施工过程中人机交错的特征十分明显，特别是在衬砌、运输、拼装、机械安装等环节工艺复杂，较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故，且在饱和含水的松软地层中施工，地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中，蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工，采用I 台土压平衡式盾构从区间右线始发，到站后吊出转运至始发站，从该站左线二次始发，到站后吊出、解体，完成区间盾构施工。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈二元结构，上部主要以淤泥质粉质粘土为主，下部以粉土和粉细砂为主，赋存于粘性土中的地下水类型为空隙潜水，赋存于砂性土中的地下水具一定的承压性，深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土，上部局部为流塑状淤泥质粉质粘土，端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时，盾构刀盘顶上地连墙外侧，人工开始破除钢筋，操作人员转动刀盘，方便割除钢筋，下部保护层破碎，刀盘下部突然出现较大的漏水漏砂点，并且迅速发展、扩大，瞬时涌水涌砂量约为260m3/h，十分钟后盾尾急剧沉降，隧道内同部管片角部及螺栓部位产生裂缝，洞内作业人员迅速调集方木及木楔，对车架与管片紧邻部位进行加固，控制管片进一步变形。

仅不到一小时，到达段地表产生陷坑，随之继续沉陷。

所幸无人员伤亡，抢险小组决定采取封堵洞门方案。

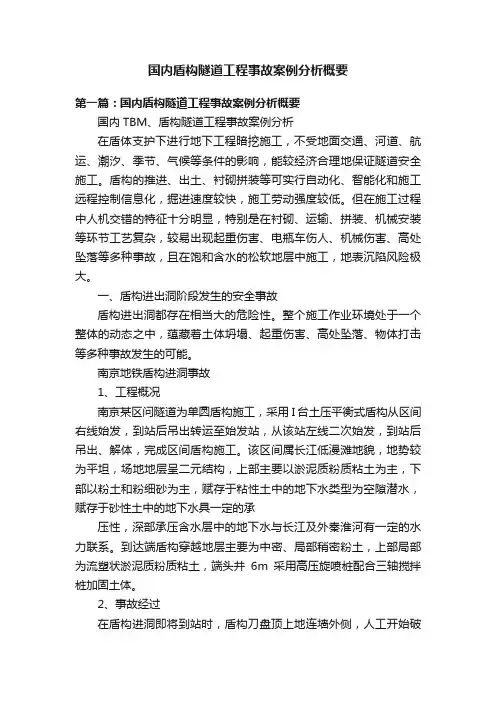

国内盾构隧道工程事故案例分析概要第一篇：国内盾构隧道工程事故案例分析概要国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

但在施工过程中人机交错的特征十分明显，特别是在衬砌、运输、拼装、机械安装等环节工艺复杂，较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故，且在饱和含水的松软地层中施工，地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中，蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工，采用I 台土压平衡式盾构从区间右线始发，到站后吊出转运至始发站，从该站左线二次始发，到站后吊出、解体，完成区间盾构施工。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈二元结构，上部主要以淤泥质粉质粘土为主，下部以粉土和粉细砂为主，赋存于粘性土中的地下水类型为空隙潜水，赋存于砂性土中的地下水具一定的承压性，深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土，上部局部为流塑状淤泥质粉质粘土，端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时，盾构刀盘顶上地连墙外侧，人工开始破除钢筋，操作人员转动刀盘，方便割除钢筋，下部保护层破碎，刀盘下部突然出现较大的漏水漏砂点，并且迅速发展、扩大，瞬时涌水涌砂量约为260m3/h，十分钟后盾尾急剧沉降，隧道内同部管片角部及螺栓部位产生裂缝，洞内作业人员迅速调集方木及木楔，对车架与管片紧邻部位进行加固，控制管片进一步变形。

仅不到一小时，到达段地表产生陷坑，随之继续沉陷。

国内TBM、盾构隧道工程事故案例分析在盾体支护下进行地下工程暗挖施工，不受地面交通、河道、航运、潮汐、季节、气候等条件的影响，能较经济合理地保证隧道安全施工。

盾构的推进、出土、衬砌拼装等可实行自动化、智能化和施工远程控制信息化，掘进速度较快，施工劳动强度较低。

但在施工过程中人机交错的特征十分明显，特别是在衬砌、运输、拼装、机械安装等环节工艺复杂，较易出现起重伤害、电瓶车伤人、机械伤害、高处坠落等多种事故，且在饱和含水的松软地层中施工，地表沉陷风险极大。

一、盾构进出洞阶段发生的安全事故盾构进出洞都存在相当大的危险性。

整个施工作业环境处于一个整体的动态之中，蕴藏着土体坍塌、起重伤害、高处坠落、物体打击等多种事故发生的可能。

南京地铁盾构进洞事故1、工程概况南京某区问隧道为单圆盾构施工，采用I 台土压平衡式盾构从区间右线始发，到站后吊出转运至始发站，从该站左线二次始发，到站后吊出、解体，完成区间盾构施工。

该区间属长江低漫滩地貌，地势较为平坦，场地地层呈二元结构，上部主要以淤泥质粉质粘土为主，下部以粉土和粉细砂为主，赋存于粘性土中的地下水类型为空隙潜水，赋存于砂性土中的地下水具一定的承压性，深部承压含水层中的地下水与长江及外秦淮河有一定的水力联系。

到达端盾构穿越地层主要为中密、局部稍密粉土，上部局部为流塑状淤泥质粉质粘土，端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。

2、事故经过在盾构进洞即将到站时，盾构刀盘顶上地连墙外侧，人工开始破除钢筋，操作人员转动刀盘，方便割除钢筋，下部保护层破碎，刀盘下部突然出现较大的漏水漏砂点，并且迅速发展、扩大，瞬时涌水涌砂量约为260m3/h，十分钟后盾尾急剧沉降，隧道内同部管片角部及螺栓部位产生裂缝，洞内作业人员迅速调集方木及木楔，对车架与管片紧邻部位进行加固，控制管片进一步变形。

仅不到一小时，到达段地表产生陷坑，随之继续沉陷。

所幸无人员伤亡，抢险小组决定采取封堵洞门方案。
