电流互感器ALH-0.66开口式电流互感器安装，调整，维修设备前，请阅读并理解说明书。
1概述1.1主要用途ALH-0.66开口式（开合式）电流互感器，采用高强度外壳全封闭结构，中心孔以穿铜牌为主，也可以穿电缆；适用于频率为50-60Hz 、额定电压为660V 及以下的电路和设备中，提供电流测量、监控和保护之用。
该电流互感器铁芯采用分割式设计，无需断开母线安装，拆卸方便；HK 系列利用按钮开合，操作便捷灵活高效，NK 系列利用螺钉锁定，闭合可靠，SK 系列输出电流为毫安级，广泛应用于电气线路和设备的电流测量、监控和保护。
P1、P2表示一次极性端，S1、S2表示二次极性端。
P1、S1及P2、S2为同名端（减极性）。
1.2型号的组成及其代表意义 1)HK/NK 系列的型号解释ALH -0.66HK50X80300/50.5R 2.5VA 1T①②③④⑤⑥⑦⑧2安全使用和注意事项1)严格按照铭牌上额定载荷、额定变比、准确度等级使用本产品；2) HK 系列和NK 系列二次接线端子S1、S2不得开路，且负载接线保证接触良好，以免互感器产生高电压危及设备和人身安全。
S1、S2应有一端可靠接地，以防止一二次间绝缘击穿；3)互感器开启后再合上时，需要对铁芯表面做无尘清洁处理，同时保证磁芯接触完好，否则会影响互感器精度；4）二次绕组回路中所串入仪表的阻抗不应超过相关技术标准的规定。
①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V③辅助型号：HK 代表高效安装型开口式互感器；NK 代表常规型开口式互感器④穿孔规格：见规格尺寸表⑤额定电流比：“/”前后分别为一次侧二次侧电流，单位为A ⑥准确度等级：数字表示准确度级，R 为级⑦额定输出：输出载荷值，单位为VA ⑧穿芯匝数：一次电流的穿芯匝数，单位为T⑨辅助代码：无标注-按照常规型号供货；K-外壳为黑色；TH-湿热型；EP-英文铭牌 2)SKL/SKJ 系列的型号解释ALH -0.66SK10L 50A/50mA 1R 30Ω1T①②③④⑤⑥⑦⑧⑨①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V ③辅助型号：SK 代表小型开口式互感器④穿孔规格：见规格尺寸表⑤连接型式：L 代表连体式，J 代表铰链式⑥额定电流比：“/”前后分别为一次侧二次侧电流⑦准确度等级：数字表示准确度级，R 为级⑧额定输出：输出载荷值，单位为Ω⑨穿芯匝数：一次电流的穿芯匝数，单位为T⑨准确级在下列额定电流（%）下的电流误差±% 在下列额定电流（%）下的相位差±（‘）±crad5201001205201001205201001200.20.750.350.20.2301510100.90.450.30.30.5 1.50.750.50.590453030 2.7 1.350.90.91.031.5111809060605.42.71.81.8表1:测量用电流互感器电流误差和相位差限值（0.2级～1级）4安装步骤与安装尺寸4.1外形尺寸（未注公差按GB/T 1804-2000 IT18级）4.1.1 HK 系列外形尺寸尺寸规格HK20X30外形尺寸(mm)穿孔尺寸(mm)安装方式WHD C AE 91.1117145.4145.4112.5147146185.54032.332.332.358505050225280.580.63282120.8A 、J80.9HK80X120HK80X80HK50X803技术特性3.1技术参数1)额定一次电流（Ipn ）：HK(300A ～1600A)、 NK (150A ～2000A)、SKL(5A ～600A)、SKJ(5A ～800A)2)额定二次电流（Isn ）：HK/NK(5A/1A)、SKL(2.5mA ～100mA)、SKJ(2.5mA ～100mA)3)额定工作电压（Un ）：AC660V （50/60Hz ）4)额定连续热电流(Icth)：HK/NK-1.2 x Ipn 5)额定短时热电流(Ith)：HK/NK-≥20x Ipn （1sec.）6)工频耐压：3kV ，（1min ,50Hz;外壳与二次端子间）7)绝缘等级：E8)外壳防火等级：HK/NK-V2、SK-V09)接线端子的型式：HK-螺钉（M5）压片紧固式、NK-螺钉压片紧固式、SK-自带1M 引出线（一端剥线10mm 浸锡）10)操作力矩：HK-拧紧力矩0.8~1.2N.m ,最大承受力矩2.0N.m 、NK-拧紧力矩0.4~0.8N.m ,最大承受力矩1.2N.m 11)安装及穿芯孔尺寸见“安装步骤与安装尺寸”12)防护等级：HK/NK -端子IP00，外壳IP3013)准确等级及对应误差值：HK/NK -见表1、SK-比值差见表13.2工作环境1)使用环境温度：-25～40℃，存储温度：-40～70℃；24小时平均环境温度不超过+35℃；2)空气相对湿度：24小时内平均不超过95%，1个月内平均不超过90%；3)安装地点的海拔：海拔不超过1000m ；4)振动或轻微地震：由外部原因引起的电流互感器振动或轻微地震可以忽略；5)污染等级：II 类4.2安装步骤及安装方式4.2.1 HK 系列安装步骤及安装方式1）先确认二次侧接线极性（P1对应S1；P2对应S2）；2）二次侧与电测仪表串联；3）打开产品的固定螺钉和卡扣，清洁铁芯表面，将产品挂到铜牌上，锁上固定螺钉,再扣上卡扣；4）利用产品自带的螺钉将压盘压住铜牌，固定好产品。

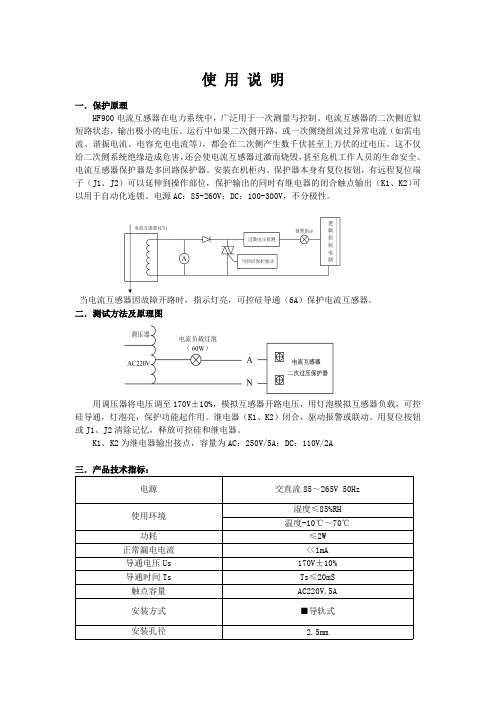

使用说明一．保护原理HF900电流互感器在电力系统中，广泛用于一次测量与控制。
电流互感器的二次侧近似短路状态，输出极小的电压。
运行中如果二次侧开路，或一次侧绕组流过异常电流（如雷电流、谐振电流、电容充电电流等），都会在二次侧产生数千伏甚至上万伏的过电压。
这不仅给二次侧系统绝缘造成危害，还会使电流互感器过激而烧毁，甚至危机工作人员的生命安全。
电流互感器保护器是多回路保护器。
安装在机柜内。
保护器本身有复位按钮，有远程复位端子（J1、J2）可以延伸到操作部位，保护输出的同时有继电器的闭合触点输出（K1、K2）可以用于自动化连锁。
电源AC：85-260V；DC：100-300V，不分极性。
当电流互感器因故障开路时，指示灯亮，可控硅导通（6A）保护电流互感器。
二．测试方法及原理图用调压器将电压调至170V±10%，模拟互感器开路电压，用灯泡模拟互感器负载，可控硅导通，灯泡亮，保护功能起作用。
继电器（K1、K2）闭合，驱动报警或联动。
用复位按钮或J1、J2清除记忆，释放可控硅和继电器。
K1、K2为继电器输出接点，容量为AC：250V/5A；DC：110V/2A三．产品技术指标：电源交直流85～265V50Hz使用环境湿度≤85%RH 温度-10℃～70℃功耗≤2W正常漏电电流<<1mA 导通电压Us170V±10%导通时间Ts Ts≤20mS 触点容量AC220V,5A安装方式■导轨式安装孔径 2.5mm四．维护1.保护器按要求安装后不需要调整，即可自动对电网进行保护。
2.工作指示灯（绿灯）亮时，说明保护器工作正常；当故障灯A、B、C（红灯）亮时，说明该绕组电流互感器故障，故障排除后将其复位，即可重复使用，动作寿命可达万次之多。
五．注意事项1.安装在标准的35mm道轨上。
2.请勿将输入端1、2两脚间的电源接错，接入380V电压会使该装置损坏。
3.开关柜在做试验时，与CT二次保护器的连线均需断开。
220kV电流互感器使⽤说明书⼀、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最⾼电压252kV的电⼒系统中作电⽓保护和测量⽤。
产品符合GB1208《电流互感器》国家标准。
SF6电流互感器特点：1、运⾏安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6⽓体压⼒，运⾏中可不停电补充⽓体。
2、⾼精度,计量级为0.2或0.2S。
3、动热稳定性好，低温升。
4、局部放电量在5pC以下,⽆介质损耗问题。
⼆、型号说明L V Q B (T) - □ W□污秽等级电压等级 kV带暂态保护绕组带保护绕组主绝缘介质为⽓体倒⽴式结构电流互感器三、使⽤条件1、安装场所：户外2、海拔：不超过2000m3、最⼤风速： 35m/s4、地震烈度：不超过9度5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区6、环境温度：最低⽓温： -30℃最⾼⽓温： +40℃⽇平均⽓温不超过+30℃7、相对湿度：95%（20℃时）四、结构产品总体结构为倒⽴式结构。
由底座、瓷套、壳体及⼆次绕组等部分组成（见图1、图2）。
⼆次绕组位于壳体内，与⼀次绕组之间⽤SF6⽓体绝缘，并通过⽀持绝缘⼦固定到壳体上，其引出线通过底座内的⼆次接线端⼦引出供⽤户外接负载使⽤。
⼀次绕组通过串并联⽅式及⼆次绕组抽头可获得四种电流⽐。
壳体上⽅设置有压⼒释放装置。
瓷套采⽤⾼强瓷套(根据⽤户需要，也可采⽤硅橡胶复合绝缘套管)，能够承受5倍于产品额定⽓压的内压作⽤⽽不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。
瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运⾏需要。
底座除起⽀撑设备、安装作⽤外，还设置有密度控制器、⼆次接线端⼦、SF6阀门及吸附剂等。
五、主要技术参数1、主要电⽓参数：见表⼀2、绝缘⽔平：额定短时⼯频耐受电压（⽅均根值） 460kV·1min或395kV·1min额定雷电冲击耐受电压（峰值1.2/50µs ） 1050 kV 或950 kV 3、SF 6⽓体额定压⼒ 0.40MPa (20℃) SF 6⽓体补⽓压⼒ 0.35MPa (20℃)4、产品年漏⽓率不⼤于1%5、产品内SF 6⽓体的含⽔量:出⼚值不⼤于250µL/L 运⾏值不⼤于500µL/L 6、产品局部放电⽔平:252kV （⽅均根值）下不⼤于10pC 175kV （⽅均根值）下不⼤于5pC表⼀主要电⽓参数注1、测量绕组（或保护绕组）的数量和准确级可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列组合：0.5/0.5/10P15/10P15/10P15/10P15注2、测量绕组的仪表保安系数和保护绕组的准确限值系数可根据⽤户需要制造，若⽆特别说明，制造⼚提供下列参数：FS10和10P15。

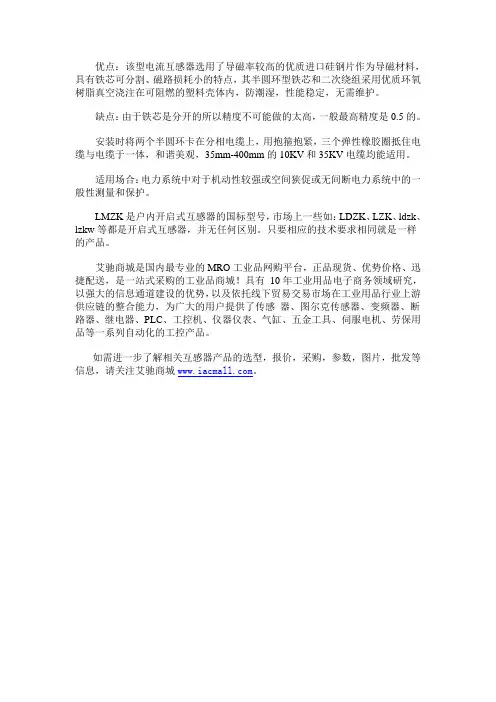

优点：该型电流互感器选用了导磁率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。
缺点：由于铁芯是分开的所以精度不可能做的太高，一般最高精度是0.5的。
安装时将两个半圆环卡在分相电缆上，用抱箍抱紧，三个弹性橡胶圈抵住电缆与电缆于一体，和谐美观，35mm-400mm的10KV和35KV电缆均能适用。
适用场合：电力系统中对于机动性较强或空间狭促或无间断电力系统中的一般性测量和保护。
LMZK是户内开启式互感器的国标型号，市场上一些如：LDZK、LZK、ldzk、lzkw等都是开启式互感器，并无任何区别。
只要相应的技术要求相同就是一样的产品。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
产品简介:产品名称：LZKW-10户外开启式电流互感器型号： LZKW-10概述：LZKW-10户外开启式电流互感器用于10kV及以下中压架空线路的电流测量、保护、控制等，安装时不需要截断导线，亦可带电安装。
用于10kV架空线路高压无功功率自动补偿装置的电流监测与控制。
具有耐电弧、耐紫外线、耐老化、免维护周期长等特点。
技术参数额定绝缘水平：12/42/75kV额定频率：50Hz或60Hz表面爬电距离：460mm一次导线截面：35~400mm2环境温度：-30℃～+55℃，日平均不超过+40℃海拔高度：不超过3000米。
表1 额定一、二次电流、准确级及相应二次输出容量电气接线图安装尺寸底座固定孔规格如图2所示，保护盒固定孔规格如图3所示安装步骤1．将电流互感器连同底座固定在横担上，互感器保护盒垂直安装，避免盒内进水或盛水。
2．确定电流互感器夹导线的位置，用绝缘胶布缠绕该位置的高压导线，长度约390 毫米，缠绕后的直径约22毫米，如图4所示。
3．用绝缘套管套住缠绕部位的导线，如图5所示。
套管外再缠绕一层绝缘胶布(约1mm) 如图6所示。
导线太细时缠绕一层塑料填充物。
4．将安装了套管的架空导线放在电流互感器中心，前后应对称，如图7所示。
5．电流互感器上下两半的结合面上均匀涂上硅胶，对齐固定在一起，如图8所示。
6．用金属绑线将CT上的金属编织线与一次导线缠绕在一起，保持等电位。
7．将防护罩罩在CT上，扣紧纽扣（8个），如图9所示。
8.按图1连接CT保护盒与控制器之间二次线(用2.5mm2的电缆线)接地端可靠接地。

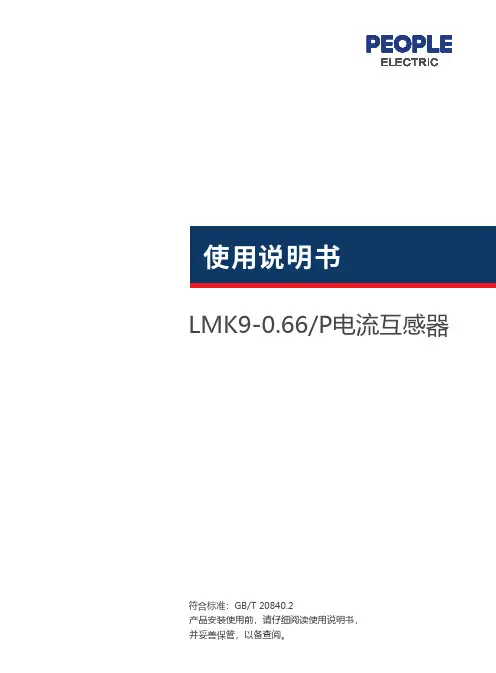

L MK9-0.66/P电流互感器符合标准：G B/T20840.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
警告当电流互感器的一次绕组中通有电流时，严禁断开二次电路，否则二次绕组所产生的高电压将危及设备和人身安全。
注意1. 安装时，S2端应可靠接地。
2. 长期工作电流不超过额定值。
23. 二次电路连接线截面积不小于2.5mm，电路上的总阻抗应等于或略小于标牌标注的二次负荷。
4. 不可作测量用。
1、概述1.1 适用范围及主要用途LMK9-0.66为户内型电流互感器，适用于额定频率为50Hz，额定电压至0.66kV的交流电路中，在电路故障状态下，向继电保护装置提供故障电流信号。
符合标准：GB/T20840.2 《互感器第2部分：电流互感器的补充技术要求》。
1.2 使用环境a) 环境温度：(-5～40)℃。
b) 环境湿度：≤80%。
c) 海拔高度：≤1000m。
d) 安装场所：户内，且无金属粉尘及剧烈震动的场所。
1.3 型号含义-1--2-2、结构特征与工作原理2.1 结构主要由二次线圈和阻燃塑料外壳组成，两外壳通过铆钉铆合。
窗孔供母排通过。
二次线圈由高磁导率的优质取向硅钢带制作的矩形铁芯与聚酯漆包圆线绕制而成。
2.2 工作原理电流互感器是一种交流电流转换的电气设备，它串接在用电线路中，利用电磁互感的工作原理，将线路上大小不一的电流，转换成一定大小的电流，便于统一继电保护和控制装置的规格。
3.7 准确级：10P 。
3、技术参数3.1 额定电压：0.66kV 。
3.2 额定频率：50Hz 。
3.3 额定一次电流：200A ～5000A 。
3.4 额定二次电流：5A ，1A 。
3.5 功率因数：0.8(滞后)。
3.6 额定负荷：2.5VA ，5VA ，10VA ，15VA ，20VA ，30VA 。
L M K 9-0.66 P额定电压(kV )设计序号保护用窗孔规格辅助代码：C 、D 代码含义：C -立式窗孔，侧面接线D -立式窗孔，顶部接线塑壳绝缘母线式电流互感器-3-3.10 工频耐受电压：二次绕组对地间应能承受3kV(有效值)/60s 的工频电压3.8 准确限值系数： 5，10，15。
LZKM-10卡式（开启式）电流互感器采用高强度PC 外壳，全浇注结构。
直接卡在已安装的单芯电缆上或三芯电缆的分相上，三个弹性橡胶圈抵住电缆，与电缆于一体，和谐美观。
体积小，重量轻，安装简单，维护方便。
一般作控制、保护、测量等用。
执行标准：GB1208-2019和IEC185：1987 额定频率：50Hz 或60Hz型号说明LZKM □-□□规格参数型号 规格尺寸 φ1×φ2×h 一次电缆外径mm 适合电缆截面 重量 kg LZKM 1-10 110×60×32φ25～ф4270～400mm 2/10kV0.5 LZKM 1-10P LZKM 2-10 112×60×52 φ22～ф4035～300mm 2/10kV1.0 LZKM 2-10P LZKM 2-10CP 1.3LZKM 3-10 140×96×33 φ22～ф4035～300mm 2/10kV0.9 LZKM 3-10P LZKM 4-35 135×65×70 φ35～ф6050～300mm 2/35kV3.5 LZKM 4-35P LZKM 4-35CP4.0使用条件环境温度：-35℃～+55℃，日平均不超过+40℃。
海拔高度：不超过3500米大气中无严重污秽、浸蚀性及放射性气体存在。
允许在额定电流下长期运行。
P2表示一次极性端，S1、S2表示二次极性端。
P2、S2为同名端（减极性）。
订货须知设计选型或采购时，务必标明型号、电流比、准确级及其额定负载和用途，特殊规格可定制。
缺省—测量绕组 P —保护绕组CP —测量和保护双绕组规格代号电压等级 母线型卡式 浇注电流互感器技术参数1.LZKM 1-10型电流互感器电流比、准确级及其额定负载和用途如表1-1所示表1-12.LZKM 2-10型电流互感器电流比、准确级及其额定负载和用途如表1-2所示表1-2 3.LZKM 3-10型电流互感器电流比、准确级及其额定负载和用途如表1-3所示型号电流比测量绕组 保护绕组 用途一次电流 （A ） 二次电流 （A ）准确级额定负载 cos ф=0.8 准确级额定负载 cos ф=0.8LZKM 1-10300 1或50.52.0V A------电流测量适合电流表、RTU 、FTU 等 400 2.5V A 500 3.75V A 600 5.0V ALZKM 1-10P 500 1或5------10P102.5V A用于微机保护600型号电流比测量绕组 保护绕组 用途一次电流 （A ） 二次电流 （A ） 准确级 额定负载 cos ф=0.8 准确级额定负载 cos ф=0.8LZKM 2-1030 1±1% 1Ω ------电流测量适合电流表、RTU FTU 、等50 ±0.5%1Ω 100 1或50.52.0V A 200 2.5V A 4003.75V A 600 10.0V ALZKM 2-10P 100 1或5 --- ---10P52 微机保护 200 2.5 400 10P102.5 600 5 LZKM 2-10CP1001或5±0.5%2V A 10P5 2 电流测量 微机保护 200 0.52.5V A 2.5 4003.75V A 10P102.5 6005V A5LZKM 1 LZKM 2LZKM 3LZKM 4表1-34.LZKM 4-10型电流互感器电流比、准确级及其额定负载和用途如表1-4所示表1-4LZCD-10高精度电流互感器采用高强度PC 外壳，全浇注结构。
LZKM －10卡式(开启式）电流互感器采用高强度PC 外壳,全浇注结构。
直接卡在已安装的单芯电缆上或三芯电缆的分相上，三个弹性橡胶圈抵住电缆，与电缆于一体,和谐美观。
体积小,重量轻，安装简单，维护方便。
一般作控制、保护、测量等用。
执行标准:GB120８－１９97和IEC185：１987 额定频率：50H ｚ或6０H ｚ型号说明LZKM □-□□型号 规格尺寸 φ１×φ２×h 一次电缆外径m ｍ 适合电缆截面 重量 kg LZK Ｍ1-10 110×60×3２φ25～ф４270～400ｍm 2/１0kV0.5 ＬZKM 1－10Ｐ LZ ＫM 2-10 112×60×52 φ22～ф40 35~3０0mm ２/１０kV１．０ ＬZKM 2－10Ｐ ＬZKM 2-1０C Ｐ １.3L ＺKM 3-10 140×96×３3 φ２２~ф４0 35～300m ｍ2/1０k Ｖ ０.9 LZK Ｍ3-10P ＬZKM 4-35 13５×6５×70 φ35~ф60 50～300ｍm ２/３5kV3.5 LZKM 4-３５P L ＺKM ４-３５CP4.0使用条件环境温度:-3５℃~+55℃,日平均不超过＋40℃。
海拔高度：不超过35０0米大气中无严重污秽、浸蚀性及放射性气体存在。
允许在额定电流下长期运行。
P2表示一次极性端，Ｓ1、Ｓ2表示二次极性端。
ﻫP2、Ｓ2为同名端（减极性)。
订货须知ﻫ设计选型或采购时,务必标明型号、电流比、准确级及其额定负载和用途,特殊规格可定制。
缺省—测量绕组 Ｐ—保护绕组CP —测量和保护双绕组规格代号电压等级 母线型卡式浇注电流互感器技术参数1.LZKM 1-1０型电流互感器电流比、准确级及其额定负载和用途如表1-１所示表1-12.LZ ＫＭ2-1０型电流互感器电流比、准确级及其额定负载和用途如表１-２所示表1-2型号电流比测量绕组 保护绕组用途一次电流 (A) 二次电流 （Ａ）准确级额定负载 cos ф=０.8 准确级额定负载ｃos ф=0.8L ＺK Ｍ1-1030０1或５0.52.0V A-－---－电流测量适合电流表、RTU 、ＦTU 等 ４00 2.５V Ａ 500 ３.75V Ａ ６０0 5.0V ALZKM １-1０P 500 1或5－-－－--10P1０２.５VA用于微机保护600型号电流比测量绕组 保护绕组 用途 一次电流 (A) 二次电流 （A)准确级 额定负载 cos ф=０.8 准确级额定负载 cos ф=０.8LZ ＫM 2-1030 1 ±1% １Ω ------电流测量适合电流表、RT Ｕ FTU 、等５0±0.５％1Ω １0０ 1或50.52．０VA２０0 2．5V A 40０ ３.7５VA 6０0 10.0V ＡLZKM 2-10P10０ １或5------10P ５2 微机保护200 2.5 400 １0P １02．5 600 ５ ＬＺKM 2-1０ＣP100１或５±0.5%2V A 10P5 2 电流测量 微机保护 20０ ０.52.5ＶA 2.5 400 ３.75ＶA １0Ｐ１0２.5 600５VA5LZKM 1 LZKM 23.ＬＺＫM 3-10型电流互感器电流比、准确级及其额定负载和用途如表1－3所示表1-34.ＬZKM ４-１0型电流互感器电流比、准确级及其额定负载和用途如表１－4所示表１-4型号电流比测量绕组 保护绕组用途一次电流 （A ） 二次电流 (A)准确级额定负载 cos ф=0.８ 准确级额定负载ｃos ф＝０.8L ＺＫM ３－１4001或50.52．5V A --－---－－----－- 电流测量适合电流表、RT Ｕ FTU 、等 500 3．７5ＶA 600５ＶＡL ＺK Ｍ3-１0P 40０ 1或5－-－－－-－-－---１０P ５2V A 微机保护500 1０P102．５ＶＡ60０LZKM 3 LZKM 4LZC Ｄ－１０高精度电流互感器采用高强度ＰＣ外壳，全浇注结构。
直接穿在单芯电缆上或三芯电缆的分相上,由电流互感器内侧的弹性橡胶圈均匀抵住电缆，与电缆于一体，和谐美观。
体积小，重量轻,安装简单，维护方便。
用于控制、保护、测量、计量等。
执行标准：GB1208-1997和ＩEC1８5:1987 额定频率:50H ｚ或6０H ｚ适合电缆外径为φ22~ф4５ｍm ，10k Ｖ电缆截面为35~3０0mm2。
P2表示一次极性端，S1、S2表示二次极性端。
ﻫＰ2、Ｓ2为同名端(减极性）。
型号说明ＬZCD □-□□规格参数型号电流比测量绕组保护绕组用途一次电流 （A ） 二次电流 （Ａ）准确级额定负载ｃos ф=0.8 准确级额定负载 c ｏｓф=0.8ＬＺＫM 4-10１001或50.52.0V A －-－---－-----电流测量适合电流表、RT Ｕ FTU 、等 2００ 2.5V A ４０0 3.７5V Ａ ６00 １０.0V AL ＺK Ｍ４-10P20０1或5－－---－－－------ 10P52．5 微机保护４00 １0P10 2．5 6005 LZKM ４-10ＣP 200 1或50.52．5V A 1０P5 2．5 电流测量 微机保护 400 3．75V A 10P10２.5 6０0５VA5缺省—测量绕组 P —保护绕组ＣＰ—测量和保护双绕组规格代号电压等级 单匝式穿芯式浇注电流互感器型号规格尺寸φ1×φ2×h重量kgLZCＤ1-10１00×45×４0 ０．７LＺCD１－10PLZCD2-1０1０0×４5×８０１.5ＬZCＤ2-10PLZCD２-１０CP使用条件环境温度：-3５℃～+55℃，日平均不超过+40℃。
海拔高度：不超过35００米大气中无严重污秽、浸蚀性及放射性气体存在。
允许在额定电流下长期运行。
用户须知设计选型或采购时,务必标明型号、电流比、准确级及其额定负载和用途。
特殊规格可定制。
技术参数1.LZCD１-1０型电流互感器电流比、准确级及其额定负载和用途如表2-1所示表2-１2.LZCD2-10型电流互感器电流比、准确级及其额定负载和用途如表2－２所示表2－2ＬＣTＺ-１0套管式电流互感器直接套在环网柜的进出线绝缘套管根部或线路开关的绝缘套管根部,用压板固定,与环网柜或线路开关的箱体于一体。
体积小,重量轻，安装简单,维护方便。
执行标准：ＧＢ1208－１9９7和ＩＥC１８５:１987额定频率:50Hz或60HzＰ2表示一次极性端，S1、S2表示二次极性端。
P２、S2为同名端（减极性）。
型号规格尺寸外径φ1×内径φ2×高h重量ｋgLＣTZ1－１011７×76×３50.９LCTZ１-10PLCTZ1-１０CP１１7×76×52 1.4 LCTZ1－１0CP1１7×76×701．8ＬＣTZ2－10130×82×40２.０LCＴZ2-1０PLＣTZ２-10CP ２．5LCＴZ2-101３0×82×４０１.5 LCTZ2-10PLＣTZ2-１０CP1３0×8２×80 4.0环境温度：-３５℃～+５5℃，日平均不超过＋40℃。
海拔高度:不超过350０米大气中无严重污秽、浸蚀性及放射性气体存在。
