SRLGU－35∽220kV套管电流互感器使用说明书湖南金一电气有限公司1 产品特点1.1 冷缩整体硅橡胶复合绝缘，国内独创。
1.2 绿色环保产品，无油、无瓷、无气（SF6）、干式不爆裂结构。
1.3 体积小、重量轻，维护简便。
1.4 互感器的一次与二次完全隔离，运行安全可靠。
1.5 采用一次贯穿式结构且空腹软定位不紧固不密闭，动热稳定性能优良，通用性、互换性好。
1.6 一次绕组串、并联简便，更换变比容易。
1.7 耐污能力强，防污闪。
1.8可替代油浸式和SF6气体式电流互感器,实现无油、无气化改造。
2 产品用途SRLGU－35～220kV硅橡胶复合绝缘互感器适用于50Hz电力系统变电站、发电厂，具有电能计量、电流测量、继电保护、电气监控等多种用途。
3 技术参数3.1额定一次电压：40.5、72.5、126、245kV3.2额定一次电流：100-3000A3.3额定频率：50Hz3.4额定二次电流：1A、2A、5A3.5测量用准确级：0.1、0.2、0.2S、0.5、0.5S3.6保护用准确级：5P、10P级3.7额定输出容量：10-60VA（更大要求时另议）3.8测量级仪表保安系数：Fs≤103.9保护用准确限值系数：15、20、25、30（更高要求时另议）3.10级次组合：1-6个二次绕组任意组合3.11极性：减极性3.12污秽等级：Ⅲ、Ⅳ级（爬电比距为25、31mm/kV）4 使用条件4.1户内或户外均可适用4.2环境温度：-40°C～+40°C4.3海拔高度：普通型≤1000m高原型≤3500m5 型式试验按GB1208-1997《电流互感器》及IEC-44-1-1996的要求，通过下列型式试验：5.1绝缘水平表1 35～220kV干式电流互感器的额定绝缘水平注：当一次绕组分成二段或多段时，段间绝缘的lmin工频耐受电压为3kV（方均根值）。
5.2误差试验（测量级）电流误差和相位误差符合GB1208-1997《电流互感器》的要求。

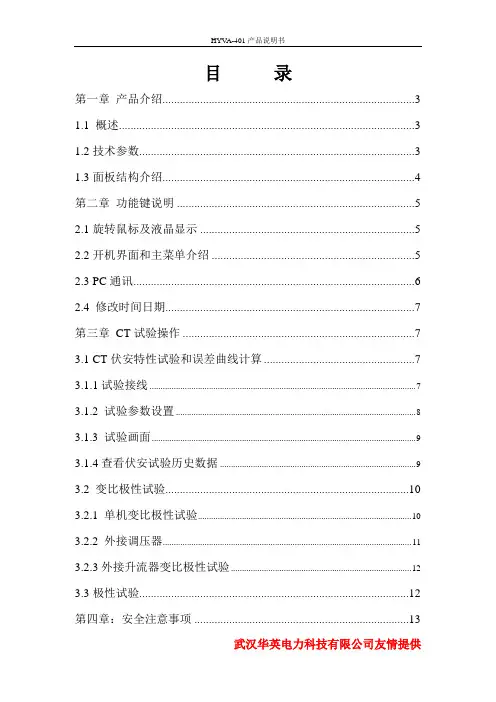

目录第一章产品介绍 (3)1.1 概述 (3)1.2技术参数 (3)1.3面板结构介绍 (4)第二章功能键说明 (5)2.1旋转鼠标及液晶显示 (5)2.2开机界面和主菜单介绍 (5)2.3 PC通讯 (6)2.4 修改时间日期 (7)第三章CT试验操作 (7)3.1 CT伏安特性试验和误差曲线计算 (7)3.1.1试验接线 (7)3.1.2 试验参数设置 (8)3.1.3 试验画面 (9)3.1.4查看伏安试验历史数据 (9)3.2 变比极性试验 (10)3.2.1 单机变比极性试验 (10)3.2.2 外接调压器 (11)3.2.3外接升流器变比极性试验 (12)3.3极性试验 (12)第四章：安全注意事项 (13)第五章应用软件使用说明 (13)6.1 应用软件安装 (13)6.2 应用程序使用说明 (15)6.2.1 PC在线试验 (15)6.2.2 下载数据 (17)6.2.3 试验结果展示 (18)6.2.4打印设置 (18)第七章装箱清单 (19)第一章产品介绍1.1 概述HYV A-401一款全自动型电流互感器特性测试仪器，它可以完成的试验包括：CT 伏安特性试验，CT极性试验，CT变比极性试验，自动计算CT任意点误差曲线，CT 比差等结果参数，仪器具有以下特性：1仪器操作安全方便全微机化装置，内置进口高性能CPU，可靠性高，依据界面提示设定测试参数后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压线路，确保其人身安全。
2输出容量大伏安特性试验最大输出电压高达1000V，变比测试最大输出电流高达600A，仪器内置调压器输出容量为5KV A。
3可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V 3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。
ZZZZ有限公司企业标准互感器伏安特性测试仪操作规程Q/ZZZIOO1-2023代替Q/ZZZ1001-20101目的规定操作者在使用互感器伏安特性测试仪应达到的要求.2适用范围本规程适用于互感器伏安特性测试仪的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1 操作者应熟悉设备的结构及性能。
4.2 操作者必须经过专业培训，方可上机操作。
4.3 互感器伏安特性测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：4.4.1检查接线无误后，检查伏安特性过流开关是否在下方的OFF位置，若不是，将伏安特性过流开关向下拨到OFF,接通220V电源。
4.4.2打开电源开关，仪器自动进入主界面4.4.3按任意键仪器进入服务主菜单4.4.4光标在“测量”处按“确定”键进入菜单4.4.5按“T”、“1”键，将光标移到“直阻和变比极性测量”项。
然后按“确定”键，进入CT直流电阻和变比极性测量数据菜单，后按“确定”键，进行CT直流电阻和变比极性测量。
4.4.6按“T”、“1”键，将光标移到“用户编号”项，然后按“确定”键，进入《输入编号》之菜单，进行测试。
4.4.7按键，，将光标移到“电流之比”项，按“确定”键，显示《请输入》子菜单，然后再你所需的数据键上按一下，就可以从左到右输入相应的数字，再按“确定”键《请输入》子菜单的数字就设定到，“电流之比”项的左边。
这时，按“1”键，光标移到的右边，再按“确定”键，进入《请选择》子菜单，按“T”、键移动光标到你所需要的电流值，再按“确定”键，就可将《请选择》子菜单，的电流值设定在的右边。
4.4.8光标移到“打印”处，再按“确定”键，在微机上打印数据。
4.9注意事项：4.9.1切勿将调压器输出电源接到电压输出端子，以免损坏装置4.9.2如果是在测量A、B、C、D各项后，要返回主菜单的话，只需连续按“取消”键，就能返回到主菜单4.9.3开机无显示，请检查电源是否接好，保险是否熔断。
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。

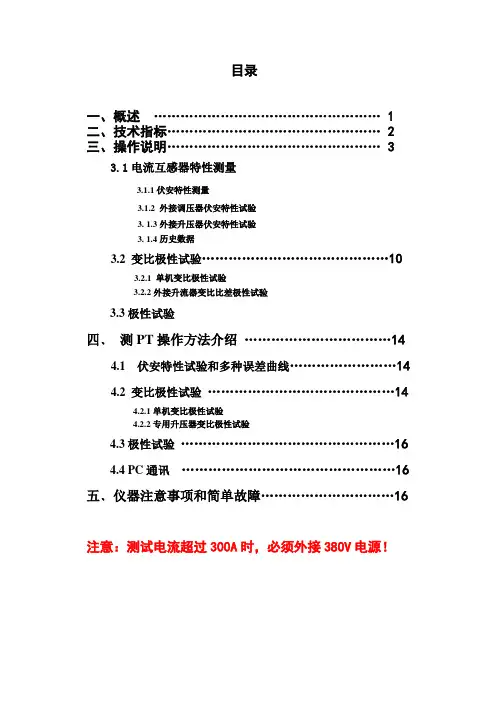

目录一、概述 (1)二、技术指标 (2)三、操作说明 (3)3.1电流互感器特性测量3.1.1伏安特性测量3.1.2 外接调压器伏安特性试验3. 1.3外接升压器伏安特性试验3. 1.4历史数据3.2 变比极性试验 (10)3.2.1 单机变比极性试验3.2.2外接升流器变比比差极性试验3.3极性试验四﹑测PT操作方法介绍 (14)4.1 伏安特性试验和多种误差曲线 (14)4.2 变比极性试验 (14)4.2.1单机变比极性试验4.2.2专用升压器变比极性试验4.3极性试验 (16)4.4 PC通讯 (16)五﹑仪器注意事项和简单故障 (16)注意：测试电流超过300A时，必须外接380V电源！一、概述伏安特性测试仪是对电流互感器和电压互感器进行快速准确测量的仪器：其主要特点：本仪器可适用用于220V 380V 电源,只需设定最高测试电压、最大二次测试电流和电流步长，仪器将自动升压。
测试完毕自动显示被测品伏安特性曲线可设定5%或10％或任意点误差曲线，无须手动调压、人工记录、整理、描曲线。
本仪器操作简单全中文显示无需专门培训，容易掌握。
本仪器可单机测量也可外接升压器或外接升流器或外接调压器。
外接升压器：选配的外接升压器最高可升至2000V3A，用于测量电流容量比较大的互感器的伏安特性测量和电压比较高的电压互感器测量。
外接升流器：选配的外接升流器最高可升至1000A，用于测量电流变比比较大的电流互感器的变比。
操作采用旋转鼠标操作全面取消面板按键，开关，控制旋钮等各种常规控件操作简单方便，使用寿命长。
显示屏采用320×240液晶屏显示图形汉化界面，直观便捷。
测试完直接显示伏安曲线，图形清晰、直观，仪器自带微型打印机，具有测量参数保存和测量结果打印的功能。
对于电流互感器，可以完成：1．电流互感器保护绕组的伏安特性测试；2．电流互感器的电流变比测试；3．电流互感器极性判别；4．电流互感器的5%或10％或任意百分点误差曲线显示；5．电流互感器的5%或10％误差曲线；对于电压互感器，可以完成：1．电压互感器伏安特性测试；2．电压互感器的极性判别；3．电压互感器的电压变比测试；二、技术指标1 .测试仪技术参数2. 测试仪主机面板结构说明：测试仪主机面板图如上，各部分介绍如下：1 CTPT 二次接线（伏安特性接线端子）2 外接升压器或升流器数据接口3 CT 变比测试一次电流接线柱4 PT 一次接线柱５ 接大地线 ６连接PC 的RS232串口 ７ 交流功率电源输入空气开关 8 电源插座 9 电源开关 10 320X240液晶显示屏 11 微型打印机 12 旋转鼠标 13 保险 14 外接升流器 15 外接调压器 16 复位三、操作说明旋转鼠标及液晶显示说明本仪器采用320×240高分辨率灰色背光液晶显示屏在强日光下也能清晰显示。

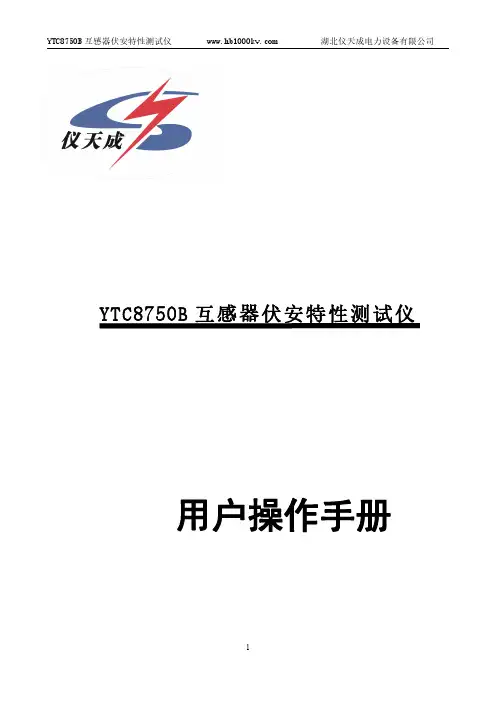

用户操作手册尊敬的顾客感谢您使用本公司YTC8750B互感器伏安特性测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
·请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
电流互感器误差曲线及伏安特性曲线说明Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、电流互感器10％的误差曲线实际电流互感器存在励磁电流，所以二次电流I2和一次侧实际电流I1电流存在数值大小和相位角度差，且误差大小和二次侧的负载阻抗有关。
在互感器准确度一定即允许的二次负荷S2一定时，其二次侧的负载阻抗是与其一次电流或一次电流的平方称反比的，一次电流越大，允许的二次阻抗应越小，否则就影响精度。
电流误差是指测得的电流对实际电流I1的相对误差百分值。
规程规定：用于继电保护的电流互感器的电流误差范围为±10％，相位差角不得大于7°。
电流互感器的10％误差曲线，是指互感器生产厂家给出电流互感器的电流误差最大不超过10％时，一次电流对其额定电流的倍数k＝与二次侧负荷阻抗Z2的关系曲线。
实际查用步骤通常是按电流互感器所处位置的最大三相短路电流来确定其值，从厂家给出的相应型号电流互感器的10％曲线中找出横坐标上允许的阻抗欧姆数，使电流互感器二次侧的仪表总阻抗不超过此Z2值，可保证互感器的电流误差在10％以内。
当然实际Z2与互感器的接线方式有关，各种形式下的电流互感器的Z2可按电路原理方法计算。
在实际的电网线路中，如规定整个电网线路能在短路电流达到20倍的时候，整个电路能正常工作（即这个时候的复合误差小于10％），这个时候就要求二次回路的阻抗小于一定值（在本仪器中倍数对应M10 阻抗对应Z 例如M10为 Z为这个数值表示短路电流为一次侧额定电压的倍时为保复合误差小于10％二次回路复阻抗必须小于）。
这个实验对应的是保护用电流互感器。
二伏安特性曲线测试拐点电压拐点电流保护用电流互感器的拐点电压一般比较大，一般在20V以上，厂家出产的电流互感器有规定的饱和电压，实际测得的拐点电压要大于厂家所给的值（或对应所给的曲线不发生明显变化），拐点电压过小一般是铁芯质量不合格或发生扎间短路。
电流互感器伏安特性及试验伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。
如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。
由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。
由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。
FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。
仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。
电流互感器伏安特性试验一、试验目的CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二、试验方法试验接线如图所示：接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。
试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三、注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。

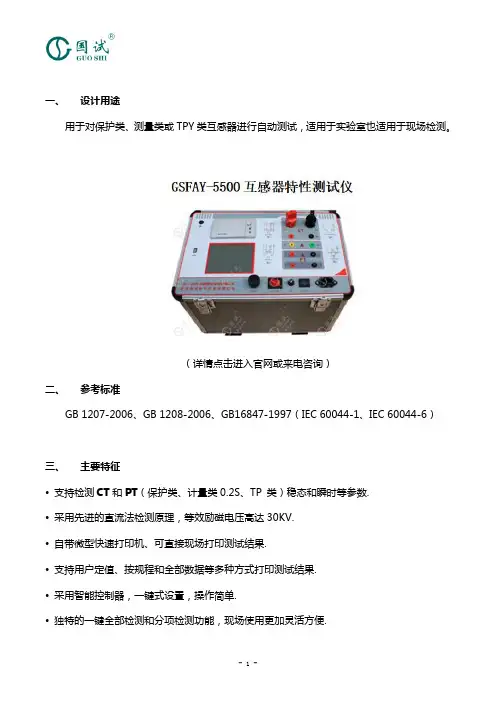

一、设计用途用于对保护类、测量类或TPY类互感器进行自动测试，适用于实验室也适用于现场检测。
（详情点击进入官网或来电咨询）二、参考标准GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）三、主要特征•支持检测CT和PT（保护类、计量类0.2S、TP 类）稳态和瞬时等参数.•采用先进的直流法检测原理，等效励磁电压高达30KV.•自带微型快速打印机、可直接现场打印测试结果.•支持用户定值、按规程和全部数据等多种方式打印测试结果.•采用智能控制器，一键式设置，操作简单.•独特的一键全部检测和分项检测功能，现场使用更加灵活方便.•大屏幕液晶，图形化显示接口.•任意变比测量(猜铭牌变比)•按规程自动给出拐点值.•自动给出5%和10%误差曲线.•可保存3000组测试资料，掉电后不丢失.•支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告. •小巧轻便≤8Kg，非常利于现场测四、测试仪主要技术参数：项目参数工作电源AC220V±10% 、50Hz设备输出0～1000V，5A（20A峰值）等效励磁电压30KV励磁测量精度≤0.5%（0.2%*读数+0.3%*量程）二次电阻范围/精度0.1～300Ω/ ≤0.5%（0.2%*读数+0.3%*量程）二次负荷范围/精度5VA～1000VA / ≤0.5%（0.2%*读数+0.3%*量程）相位测量精度/分辨率±4min/0.1min比差测量范围/精度1-10000 / ≤0.05%PT变比范围/精度1-10000 / ≤0.5%CT变比范围/精度1-50000 / ≤0.5%工作环境温度：－10℃～40℃，湿度：≤90%，海拔高度：≤1000m产品规格尺寸：280mm ×250mm ×160mm ，重量：≤8KgCT（保护类、测量类、TP 类）PT•伏安特性曲线•伏安特性曲线•自动给出拐点值•变比测量•自动给出5%和10%的误差曲线•极性判断•变比测量•二次绕组电阻测量•比差测量•二次实际负荷测量•相位测量•铁心退磁•极性判断•比差测量•二次绕组电阻测量•相位测量•二次实际负荷测量•铁心退磁•剩磁系数(Kr)•二次时间常数(Ts)•励磁电感（LU）•暂态面积系数（Ktd）•峰瞬误差（Er）五、测试仪主要测试功能5.1．工作条件要求1、输入电压220Vac±10%、额定频率50/60Hz、允许范围45～65Hz；2、输入电源的质量有时可能会影响测试仪的检测结果；3、参数对应的环境温度是23℃±5℃；4、保证值在出厂校验后一年内有效。

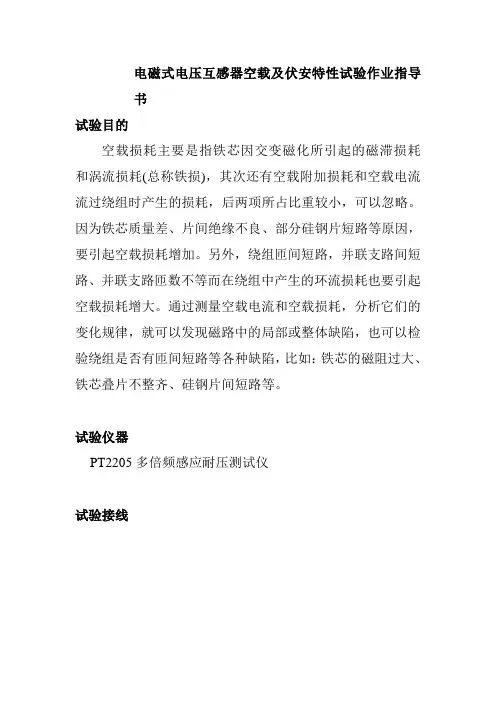

电磁式电压互感器空载及伏安特性试验作业指导书试验目的空载损耗主要是指铁芯因交变磁化所引起的磁滞损耗和涡流损耗(总称铁损)，其次还有空载附加损耗和空载电流流过绕组时产生的损耗，后两项所占比重较小，可以忽略。
因为铁芯质量差、片间绝缘不良、部分硅钢片短路等原因，要引起空载损耗增加。
另外，绕组匝间短路，并联支路间短路、并联支路匝数不等而在绕组中产生的环流损耗也要引起空载损耗增大。
通过测量空载电流和空载损耗，分析它们的变化规律，就可以发现磁路中的局部或整体缺陷，也可以检验绕组是否有匝间短路等各种缺陷，比如：铁芯的磁阻过大、铁芯叠片不整齐、硅钢片间短路等。
试验仪器PT2205多倍频感应耐压测试仪试验接线AN试验步骤（1）非被试各二次绕组n 端单端接地，一次绕组X 端单端接地；（2）将调压器的电压输出端接至某个二次绕组（应尽量选择二次容量大的二次绕组），在此接入测量用电压表电流表。
对于220kV 互感器，若在1a-1n 加压则应读取11.5V 、28.9V 、46.2V 、57.7V 、69.3V 、86.6V 的测试值；若在da-dn 加压则应读取20V 、50V 、80V 、100V 、120V 、150V 的测试值；（3）接线完毕，查线无误后接通试验电源、开机；（4）参数设备：应设置的试验可能输出的最高电压和最大电流，使测试发生异常时，输出电压或输出电流任意一项达到设定值均停止试验；升压器设为内置，工作人员做好记录准备；（5）缓慢升压，当电压升至需要测量值（按4.2中所示电压），读出并记录电压、电流值；（6）测量完毕，降压，关机并断开电源刀闸；（7）对被试互感器高压端接地放电，根据各测量点电压和电流绘制出励磁特性曲线。
试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：对于额定电压测量点（100%），励磁电流不宜大于其出厂试验报告和型式试验报告的测量值的30%，同批同型号、同规格电压互感器此点的励磁电流不宜相差30%；《国家电网公司输变电设备状态检修规程2008》规定：对互感器对核心部件或主体进行解体性检修之后，或计量要求时，进行励磁特性试验。
⒈使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
⒉将仪器可靠接地。
⒊检查电流互感器无接地点。
⒋将开关“16”拨至伏安档。
⒌仪器输出和电压测量接至电流互感器二次侧。
⒍检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
⒎接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。
（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。
）⒏最多可存储20组电流，电压值。
⒐存储完毕后调压器调零。
⒑按一下打印键可将测试数据和伏安特性点阵图打印出来。
电压轴分三个量程，量程选择为自动方式，根据采样电压最大值自动选择某一量程：0—199V 每格代表10V200V—499V 每格代表25V500V—2000V 每格代表50V电流轴分两个量程，量程选择为自动方式，根据采样电流最大值自动选择某一量程。
0—7A 每格代表 0.25A7A—40A 每格代表0.5A⒒按一下复位键复位后，可重复测试。
⒓试验完毕，断开“4”开关和“24”开关，拔出连接线。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
HT-2000互感器特性综合测试仪使用说明书扬州市华特电力设备厂目录第一章产品主要特点 ..……………………………………..…….…….…………. 第二章主要技术参数……………………………………………………1 装置面板结构说明………………………………………………第三章单机运行软件操作方法……………………………………………1 旋转鼠标使用方法………………………………………………2 主菜单……………………………………………………………3 CT伏安特性试验……………………………………………………3.1 CT伏安特性试验的软件界面……………………………………….3.2 CT伏安特性试验方法……………………………………………….3.3 使用主机单机试验……………………………………………....3.4 使用外部升压器试验………………………………………......3.5 测试结果操作说明…………………………………………..…3.6 误差曲线…………………………………………………3.7 查阅以前所保存的测试数据…………………………………..4.0 CT 变比极性试验…………………………………………………4.1 CT 变比极性试验的软件界面………………………………………4.2 CT 变比试验接线……………………………………………………4.3 CT变比试验方法…………………………………………………4.4 CT二次侧回路检查…………………………………………………4.5 PT伏安特性试验方法…………………………………………..4.6 PT变比极性试验方法………………………………………..4.7交流耐压测试方法……………………………………5 PC 机操作软件使用说明…………………………………………..附录1 故障维护…………………..附录2 如何更换打印纸………………………………………..………附录3 售后服务承诺………………………………………………………概述HT2000系列便携式CT、PT伏安特性.变比.极性综合测试仪,是专门为试验互感器伏安特性﹑5% 和10%的误差曲线、二次侧回路检查、变比和极性判别而设计，仅需设定最高测试电压、电流和步长，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。
一.设计用途设计用于对保护类､计量类CT/PT进行自动测试,适用于实验室也适用于现场检测｡二.参考标准GB 1207-2006､GB 1208-2006三.主要特征• 支持检测CT和PT• 满足 GB1207､GB1208等规程要求.• 无需外接其它辅助设备,单机即可完成所有检测项目.• 自带微型快速打印机､可直接现场打印测试结果.• 采用智能控制器,操作简单.• 大屏幕液晶,图形化显示接口.• 按规程自动给出CT/PT(励磁)拐点值.• 自动给出5%和10%误差曲线.• 可保存3000组测试资料,掉电后不丢失.• 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告. • 小巧轻便≤22Kg,非常利于现场测试.四.测试仪主要测试功能:(见表1)表1 五. 测试仪主要技术参数: (见表2)表25.1.工作条件要求1、输入电压 220Vac±10%､额定频率 50Hz;2、测试仪应该由带有保护接地的电源插座供电｡如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;3、参数对应的环境温度是23℃±5℃;4、保证值在出厂校验后一年内有效｡六. 产品硬件结构6.1.面板结构: (图1)图16.2.面板注释:1 ——设备接地端子2 ——通讯口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护(功率)开关7 ——P1､P2:CT变比/极性试验时,大电流输出端口8 ——S1､S2:CT变比/极性试验时,二次侧接入端口9 ——K1､K2:CT/PT励磁(伏安)特性试验时,电压输出端口10 ——A､X :PT变比/极性时,一次侧接入端口11 ——a､x :PT变比/极性时,二次侧接入端口12 ——设备保险13 ——主机电源开关14 ——主机电源插座15 ､16､17､18——主要功能接线简图七.操作方式及主界面介绍1､控制器使用方法控制器有三种操作状态:“左旋”,“右旋”,“按下”｡使用控制器的这三种操作可以方便的用来移动光标､输入数据和选定项目等｡2､主菜单(见图2)主菜单共有“励磁”､“变比极性”､“交流耐压”､“一次通流”､“数据查询”､“退磁”､“返回”7种选项,可以使用控制器进行选择和设置｡图2, CT主界面图3,PT主界面八.CT测试进行电流互感器励磁特性､变比､极性､一次通流､交流耐压､退磁测试时,请移动光标至CT,并选择相应测试选项｡1､CT励磁(伏安)特性测试按“励磁”键后,即进入测试界面如图4｡1)､参数设置:励磁电流:设置范围(0—20A)为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流,以免损坏设备｡通常电流设置值大于等于1A,就可以测试到拐点值｡励磁电压:设置范围(0—2500V)为仪器输出的最高设置电压,通常电压设置值稍大于拐点电压,这样可以使曲线显示的比例更加协调,电压设置过高,曲线贴近Y轴,电压设置过低,曲线贴近X 轴｡如果实验中电压达到设定值,将会自动停止升压,以免损坏设备｡1)､接线方式:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡接线无误后,合上“功率开关”,按“开始”键后,即开始测试(见图5)｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图(如图6)｡注意:校准功能:主要用于查看设备输出电压电流值,不用于测试项目,详情见附录一｡图4,CT励磁特性测试界面图5, CT励磁特性接线图图6,CT励磁曲线图图7,励磁数据图图8 ,误差曲线参数设置界面图9,误差曲线图2)､伏安特性(励磁)测试结果操作说明试验结束后,屏幕显示出伏安特性测试曲线(见图6)｡该界面上各操作功能如下:打印:控制器选择“打印”后,先后打印伏安特性(励磁)曲线､数据,方便用户做报告用｡同时减少更换打印纸的频率,节省时间,提高效率｡励磁数据:将光标移动至“励磁数据”选项选定,屏幕上将显示伏安特性试验的测试数据列表(见图7)｡按下“返回”键即退回到伏安特性试验曲线界面,控制器即可实现数据的上下翻｡当页面翻转不动时,则已到达最后一页｡控制器移动至“保存”选项,按下即可将当前所测数据保存,保存成功后,屏幕上显示“保存完毕”｡成功保存后,用户如果再按下“保存”键,程序会自动分辨,不保存相同的测试记录｡并且可在数据查询菜单中进行查看｡在图6的界面中,将光标移至“误差曲线”选定后,屏上将显示伏安特性试验的误差曲线的设置(见图8)｡选定后计算出的误差曲线如图9｡光标移动至此选项,按下即进入打印设置界面(图10),可根据要求选择“默认”设定需打印的电流值,或选择“自定义”｡以下四项为误差曲线计算时的设置项:二次侧阻抗值｡的二次侧额定电流限值系数,如:被测CT铭牌为“5P10”,“10”即为限制系数｡自动计算出5%误差曲线数据并显示误差曲线｡自动计算出10%误差曲线数据并显示误差曲线｡误差曲线界面中有三个选项:打印:可打印出误差曲线图及数据;数据:可显示出误差曲线相关数据,查看方式同伏安特性数据｡返回:可返回上一层菜单｡图10,打印设置界面图11,CT退磁界面2､退磁试验1)参数设置:在CT主界面中,选择“退磁”后,进入测试界面见图11,设置二次侧额定电流: 1A或5A｡2)试验:接线图见(图5),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的S1､S2(互感器的所有端子的连线都应断开)｡检查接线无误后,合上功率开关,选择“开始”选项,即开始退磁｡退磁过程中光标在“测试”选项上不停闪烁,直至试验完毕,装置会自动停止,界面提示“退磁完毕”｡3､CT变比极性试验1)参数设置:测试界面见图12｡一次侧测试电流: 0 ~1000A,测试仪P1､P2端子输出的最大电流;二次侧额定电流: 1A或5A｡2)开始试验:按照图13进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡进入CT“变比极性”测试界面,如图12｡设置完成后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即P1接CT的P1,S1接CT 的S1时,极性的测试结果为减极性｡图12,CT变比极性测试界面图13 ,CT变比极性接线图4､CT一次通流试验1)设置好通流电流0~1000A,如图14｡2)开始试验:参照图15进行接线,CT一次侧接P1､P2,CT二次侧接S1､S2｡设置好通流电流后,合上“功率开关”,移动光标至“开始”选项,按下控制器,试验即开始｡电流保持时间以进度条显示(0~300A:保持10分钟;大于300A~500A:保持2分钟;大于500A:保持3秒钟)｡测试过程中,光标会显示在“测试”选项上不停闪烁,直至测试完毕自动退出,或按下控制器人为中止测试｡图14､CT一次通流测试界面图15､CT一次通流接线图5､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图16), 设置好设定电压值:0~2500V｡2)实验:接线图见图17,被测CT二次侧短接与测试仪电压输出口K2连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图16,CT交流耐压测试界面图17,CT交流耐压接线图九.PT测试进行电压互感器励磁特性､变比､极性､交流耐压测试时,请移动光标至PT,并选择相应测试选项｡1､PT励磁(伏安)特性测试1)､参数设置按“励磁”键后,即进入测试界面如图18｡励磁电流(0~20A):输出电流为仪器输出的最高设置电流,如果实验中电流达到设定值,将会自动停止升流｡通常1A即可测试出拐点值｡励磁电压:根据额定二次设置:100V､100/√3､100/3､150V､220V｡2)､接线方式:接线图见(图19),测试仪的K1､K2为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡接线无误后,按“开始”键后,即开始测试｡试验时,光标在“停止”选项上,并不停闪烁,测试仪开始自动升压､升流,当测试仪检测完毕后,试验结束并描绘出伏安特性曲线图18,PT励磁特性参数设置界面图19,PT励磁特性接线图3)､PT(励磁)测试结果操作说明请参考8页CT测试结果说明.1)､参数设置在PT测试主界面中,选择进入“退磁”试验界面(如图20), 设置额定二次电压值:100V､100/√3､100/3､150V､220V｡2)､试验:参照图19接线,测试仪的为电压输出端,试验时将K1､K2分别接互感器的K1､K2 ,电压互感器的一次绕组的零位端接地｡检查接线无误后,合上功率开关,选项“开始”选项后,即开始退磁｡退磁过程中时,光标在“停止”选项上,并不停闪烁,当测试仪检测完毕后,,装置退磁会自动停止,界面提示“退磁完毕”｡图20,PT退磁界面3､PT变比极性试验1)参数设置:测试界面见图21｡一次:0~2500V｡二次:100V､100/√3､100/3､150V､220V｡按照图22进行接线,PT一次侧接A､X,PT二次侧接a､x｡进入PT“变比极性”测试界面,如图21｡设置二次侧额定电压及编号后,旋转控制器将光标移动至“开始”选项,按下控制器,试验即开始｡试验过程中光标在“测试”选项上不停闪烁,直至试验完毕退出自动测试界面,或按下控制器人为中止试验,装置测试完毕后会自动停止试验, 并显示变比极性测试结果｡实验结束后可以选择“保存”､“打印”及“返回”｡仪器本身的同色端子为同相端,即A接PT的A,X接PT的X 时,极性的测试结果为减极性｡图21,PT变比极性测试界面图22 ,PT变比极性接线图4､CT交流耐压试验1)参数设置:在CT主界面中,选择“一次通流”后,进入测试界面(图23), 设置好设定电压值:0~2500V｡2)实验:接线图见图24,被测CT二次侧短接与测试仪电压输出口K1连接,电压输出口另一端K1连接互感器外壳｡检查接线完成后,合上功率开关,选择“开始”选项,按下即开始升压,电压保持时间默认为1分钟,测试过程中,仪器内部对互感器二次绕组与外壳之间的漏电流实时检测,如果发现电流迅速增加,将会自动回零,页面会显示“不合格”｡图23,PT交流耐压测试界面图24,PT交流耐压接线图十.数据查询点击数据查询,进入如图25所示界面,根据需要选择“励磁”､“变比极性”､“角差比差”､返回”等测试选项,选定测试项目后,进入图26测试界面,显示仪器中该项目下所保存的最新的测试结果｡插上U盘,点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中｡每条记录所用时间约2秒钟｡警告:1､在数据转存过程中,严禁拔出U盘,否则对U盘或设备造成永久性损坏｡2､U盘转存文件时,U盘内不应有与测试仪内需要转存的文件同名的文件,否则此文件会转存失败｡图25,各项测试结果主界面图26,测试结果保存界面十一.PC 机操作软件使用说明 (图27)11.1､将配套光盘放入计算机光驱中,解压“软件”至C盘根目录,打开Execute文件夹,选择“Dqsy”文件,即为互感器测试软件｡11.2､将存储试验数据的U盘连接至计算机｡11.3､打开“Dqsy”软件(以CT为例),选择互感器种类“CT”或“PT”｡11.4､选择“上传”,则将试验数据上传至计算机,每次可上传四组试验数据,继续选择“上传”,可选择另四组试验数据｡上传结束,可根据需要选择“伏安特性试验”､“误差曲线”､“变比极性试验”､“角差比差测试”､“负荷测试”､“直阻测试”等选项｡11.5､选择“保存”选项,则以“HTML”格式保存相应试验数据,用IE浏览器即可查看,非常方便｡11.6､选择“打印”选项,则以报表的形式显示结果,方便打印｡11.7､PT励磁特性测试结果,请参考上述CT操作｡图27附录一､“校准”测试方法(以CT为例)图28,校准测试主界面图29,电压校准接线图图30,电流校准接线图1)参数设置:进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图28),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V｡2)开始:电压校准试验参照图29进行接线;设置好被测电压后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图28界面｡电流校准试验参照图30进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择“开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图28界面｡附录二､误差曲线说明根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%､10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图31数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图31数据说明;产品名称:MEFA-III 互感器伏安特性综合测试仪生产厂家:武汉摩恩智能电气有限公司参考阅读:/show/101保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内｡二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小｡因此,5%误差曲线即n/ZL曲线为图9所示曲线｡在图31中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)｡电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格｡另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格｡其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格｡如果10%误差不符合要求一般的做法有:●增大二次电缆界面积(减少二次阻抗)●串接同型同变比电流互感器(减少互感器励磁电流)●改用伏安特性较高的绕组(励磁阻抗增大)●提高电流互感器变比(增大励磁阻抗)图31误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I)I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 ) K=9 (10%误差曲线.1A 5A 额定电流)。
电流互感器伏安特性试验阿德一试验目的CT伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。
试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。
二试验方法试验接线如图所示：SVERKER650二次接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个PT读取电压。
(如果有FLUKE87型万用表，由于其可测最高交流电压为4000V，可用它直接读取电压而无需另接PT。
)试验前应将电流互感器二次绕组引线和接地线均拆除。
试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。
当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。
试验后，根据试验数据绘出伏安特性曲线。
三注意事项1.电流互感器的伏安特性试验，只对继电保护有要求的二次绕组进行。
2.测得的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。
若有显著降低，应检查二次绕组是否存在匝间短路。
当有匝间短路时，其曲线开始部分电流较正常的略低，如图中曲线2、3所示（指保护CT有匝间短路,曲线2为短路1匝，曲线3为短路2匝），因此，在进行测试时，在开始部分应多测几点。
3.电流表宜采用内接法。
4.为使测量准确，可先对电流互感器进行退磁，即先升至额定电流值，再降到0，然后逐点升压。
四典型U-I特性曲线相关主题：1. 用交流注流法测量电流互感器极性2. 慎用自耦变直接给电柜内回路加电流（电压）量3.电流互感器铁芯剩磁的影响与如何使退磁慎用自耦变直接给电柜内回路加电流（电压）量阿德在现场进行装置试验时，可能由于试验设备欠缺、条件有限，需要用自耦变进行各种试验，此时一定切记将所加量的回路中的接地线断开或在自耦变后串接隔离变压器；否则，可能造成交流２２０Ｖ短路，损坏试验设备。
第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。
本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。
机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。
整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。
本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。
快捷、简单、方便。
无需专门培训，易操作。
2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。
3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。
测试人员远离高压电路，从而确保测试人员安全，可靠性高。
4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。
取消面板按键、开关、控制旋钮等各种常规控件。
⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。
单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。
⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。
⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。
系统自带打印机，可随时打印伏安特性曲线及测试数据。
5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
前言欢迎惠顾衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
关于本仪器本仪器专用于测试互感器伏安特性、误差曲线、变比、极性、和二次侧回路检查等。
实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等测试结果快速显示出来（根据用户选配的机型而不同），支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232/USB接口实现对仪器的远程控制和数据结果的智能分析，操作简便直观。
目录一、主要特点 (3)二、面板示意 (4)三、菜单操作 (5)四、测试方法 (6)4.1 CT伏安特性测试 (6)4.2 CT变比极性试验 (8)4.3 CT一次侧通流检查 (9)4.4交流耐压测试 (10)4.5系统设置菜单 (10)4.6数据查询菜单 (11)4.7 U盘存储菜单 (11)五、PC机操作软件使用说明 (12)六、技术参数 (13)七、附配件 (13)八、售后服务 (13)九、附录：误差曲线说明 (14)一、主要特点(一)、安全可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
(二)、符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
(三)、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-1000A，可直接测试500KV/1A等级以上的互感器。
.. ..前言尊敬的用户，非常感您选择使用威克电力技术科技的MF330互感器多功能测试仪系列产品，为了保护设备及人身安全，做实验前请仔细阅读使用说明书，严格按说明书规操作。
MF330互感器多功能测试仪是威克电力技术科技按照国家有关标准和规定，在认真分析用户需求的基础上，积累开发及运行经验，经过多次优化而设计出的伏安特性试验仪器设备。
威克电力技术科技是专业从事电力测试设备开发、生产和销售的高科技产业公司。
公司经济基础雄厚，技术实力强大，勇于开拓创新。
作为电力行业的新兴力量，公司本着以技术为依托、质量为生命、服务为根本的企业宗旨。
涉足了励磁测试、二次测试、CT测试、直流系统测试等多个领域，短时间研发出了VIC多功能电气参数测试仪，以强大的功能、简洁的操作、稳固的质量一举填补了国电力技术的又一项空白。
同时公司研发的继电保护测试仪、伏安特性测试仪、开关特性测试仪等已达到国一流水平。
公司一贯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优良产品。
第一章装置主要技术特点MF330互感器多功能测试仪是继电器保护和高压绝缘专业用来测试电流互感器和电压互感器的专门检测仪器特点如下：.. .. ..全自动型测试仪只要设定最高输出电压和最大输出电流，不需设置记录步长，仪器即可从零开始自动升压或升流进行各种试验。
试验中自动记录测试数据、描绘伏安特性数据、10%和5%误差曲线，并自动计算拐点值。
省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
试验结果可以储存在机，可以现场打印、事后打印，也可用U盘取出传至电脑处理打印。
操作快捷、简单、方便，容易掌握。
功能全面装置所具备的功能如下：1：CT伏安特性测试仪部分的要求：1.1能测量显示打印电流互感器的“伏安特性曲线”.1.2 能测量电流互感器的“拐点”和“饱和点”，测量拐点和饱和点的励磁电压和电流。
1.3 提供测量电源，外配升压器，电流量程0—2A，电压0—2500V。
1.4 在励磁界面能显示以下相关参数：编号，准确级，拐点电压和拐点电流。
1.5 伏安特性测量误差《=0.5%;1.6 仪器能长期存储测量信息。
便于查询和打印。
2：对变比要求：2.1:能测量CT变比和绕组直阻，能显示测量结果，能存储。
以便与技术要求比较。
2.2:进行CT极性和接线正确的检查，对错误的结果能进行提示接线错误。
PT试验：电压互感器的电压变比测试电压互感器的极性判别电压互感器的伏安特性测试电压互感器的空载误差电压互感器的实际负荷的现场测试单一电源，操作方便仅需单一输入电源，220V或380V自适应。
拐点自动计算可以自动计算出CT（PT）伏安特性曲线的拐点值，并根据拐点值自动确定曲线各段的数据步长，因而曲线测量点整齐合理，方便做报告。
日期和时钟仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
.. ..不接触测试，安全性高全微机化装置，设定完成后完全不需人工接触，仪器全自动进行测试。
可使测试人员远离高压电路，确保测试人员安全。
输出容量大单机输出功率大，交流电压输出950V，电流输出短时可达25A，在不外接升压器能测量到互感器变比围：5A—25000A/5A;5A----5000A/1A.可外接升压器采用外接升压器进行伏安特性试验时，最高可输出2500V、3A，可满足500KV等级1A电流互感器的伏安特性试验。
若选用伏安特性及变比极性试验外接信号采集附件，可使用户自备升压器进行试验。
自带大屏幕图形LCD、全汉化图形界面测试时直接显示伏安曲线图、试验记录数据，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
超大容量的数据存储单机各个功能试验可存储200组测试数据，数据掉电不会丢失，可试验完毕调出打印。
第二章装置技术参数和硬件结构1.装置技术参数输入电压输出围测量围测量精度测试仪单机方式220V 0--550V 20A 0--550V 20A < 0.5%(220V).. .. ..MF330互感器变比及伏安特性测试仪是由装置主机、外配升压器组成，其中外配升压器、伏安特性及变比极性试验外接信号采集装置为选购件。
装置主机包含全自动升压器、微机控制系统、320×240点阵大屏幕全汉化LCD、微型打印机、按键等部分。
装置主机可以直接用于做CT的伏安特性试验、拐点计算、5％和10％误差曲线、变比极性试验、二次侧回路负载测试、PT的伏安特性试验、变比极性试验、PT实际负荷及PT的空载误差测量等试验。
若装置主机输出电压、电流围不能满足要求，如测试额定电流为1A的CT的伏安特性要求测试电压高达1500～2500V，装置单机输出电压不能达到此值，这时可以采用选配的外部升压器进行试验，将装置主机输出电压接至外部升压器，进行二次升压后电压可达1500～2500V。
外部升压器带有测量电路，采用信号线缆将其与主机数据接口接好即可进行试验。
如果输出电压、电流围还不能满足要求，可选用伏安特性及变比极性试验外接信号采集附件，采用信号线缆将其与主机数据接口接好，使用用户自备升压器进行试验。
.. ..测试仪主机面板图如上，各部分介绍如下：1 伏安特性接线端子7 保险（5A）2 交流功率电源输入空气开关 8 连接PC的RS232串口3 电源插座 9 接地线桩4 电源开关 10 320X240液晶显示屏5 四芯航空插座口和二芯航空插座口 11 微型打印机6 外接升压器数据接口 12 按键每个端子边上均有明确的文字标识，试验接线时切勿出错，避免导致仪器及设备损坏！第三章单机运行软件操作方法3. 1按键的使用方法.. .. ..设置、测量键盘：3.1.1.“↑”键可移动光标向上、向左；“↓”键可移动光标向下、向右。
具体使用在下面操作步骤中说明；3.1.2.“0”～“9”键使用时只需按一下，就可将数字输入；下半部“A”～“Z”的26个英文字和“＋”、“－”、“/”、“*”、“·”的特殊字符使用时，从左至右分别连着按一下、二下、三下、四下、五下，就可将这些英文字和特殊字符输入。
在输入时因考虑输入稳定，所以响应较慢，请输入一位后，稍等一下，显示后再输下一位。
如果该位输错了，只须按“↑”键，退回前一位后重输即可；3.1.3.“上页”、“下页”是屏幕翻页使用，与“取消”、“确定”、“复位”键在下面操作步骤中说明使用方法。
3.2.1 电流互感器变比直阻及极性特性测量：3.2.1.1电流互感器的直阻和变比及极性测量接线图按图1接好线：...... .. ..四芯航插 两芯航插四芯航插线 两芯航插线、将仪器面板上四芯航空插座口接四芯的线，将两芯的航空插座口接两芯的线，再将四芯线的中红色和红色线短接在一起，接电流互感器的二次端子K1；将四芯线中黑色线和黑色线短接在一起，接电流互感器的二次端子K2.。
将两芯的航空插座线中红色的一根接电流互感器的一次端子P1(或L1),将两芯的航空插座线中黑色的一根接电流互感器的一次端子P2(或L2). 3.2.1.2电流互感器的直阻和变比及极性测量试验操作步骤1．检查接线无误后，检查过流开关是否在下方的OFF 位置,若不是,将过流开关向下拨到OFF,接通220V 电源。
图12．开电源开关，仪器自动进入主界面。
3．按任意键后仪器进入图3主菜单。
图34．光标在“测量”处按“确定”键，进入图4《互感器特性测量》菜单。
图4互感器特性测量选择5．按“↑”、“↓”键，将光标移到“电流互感器特性测量”项。
然后按“确定”键，进入图5《直阻和变比极性测量数据》菜单。
图5电流互感器特性测量选择菜单6．按“确定”键，进行CT直阻和变比及极性测量。
如图6图6 CT变比测量结果7．测量完成后，按“”、“”键，将光标移到“存储”项，然后按“确定”键，测量结果就被存储起来了，关机后可以查询；光标下移到“打印”，按确定间可以随时打印测量的结果。
同时可以在存储.. ..前对存储的数据做用户可以设置编号，以便知道是什么型号互感器或什么时候做的试验做标志，方便查找。
3.2.2 CT伏安特性试验：CT伏安特性试验的接线：确认接线无误后，先接通主回路输出控制开关，设置好升压器类型、最大输出电压、最大输出电流、将光标移动至开始选项，即可准备开始试验。
3.2.2.1 单机220V电源试验(1)、试验的接线使用装置进行单机试验的原理接线图，如图7所示。
当交流电源输入端子接～220V电压时，交流电压输出为0～550V；当输入端子接～380V电压时，交流电压输出为0～1000V。
注意1：做CT伏安特性试验时，装置上CT极性和变比试验的端子请勿接线。
图 7注意2：切勿将输入电源接到交流电压输出端子，以免损坏装置。
注意3：做CT伏安特性试验时，应将所试验的二次绕组两根线均断开且不能接地，并将其它二次绕组断开。
注意4：若长时间连续做了多次CT伏安特性试验，应休息冷却一定时间，以免装置过热烧坏。
注意5：此试验方式适合保护绕组拐点电压在550V以下，拐点电流在20A以下的保护绕组的电流互感器.(2)、试验的操作方法和步骤按照图7接好线后，依照上面测量变比和直阻的操作步骤中的[图(1~5)]，将光标移到《伏安特性测量》菜单，按确定键后进入图8图8 保护参数设置1．按照图8。
通过按键中输入数字后按确定键来设置最大保护电压和电流。
.. .. ..2．参数设置好后，启动“”“”光标，将其移动到“下一页参数设置”，按确定按键后,进图9图9设置互感器铭牌参数3．进入图9界面后，参考所要测量互感器铭牌上的参数，对应的输入，输入直流电阻是第一步骤中测量的结果，把那个测量的直流电阻输入即可。
4．图9参数设置好后，光标移动到“开始测量”，按确定键，进入测量界面图105．进入图10 的界面，将光标移到“测量”处，按确定按键，开始测量，光标移动到“停止”，按确定键，停止测量过程，光标移到“数据页”，按确定按键，可以查到测量的数据。
如图116．将光标移到误差曲线，将进入显示误差曲线，如图12：图10 伏安特性测量结果.. ..图127．移动“↑”“↓”到对应的菜单，按确定按键，将到对应的菜单界面和实现相对应的功能。
3.2.2.2 单机380V电源试验方式注意：此试验方式适合保护绕组的拐点电压在1000V以下，拐点电流在20A以下的保护绕组的电流互感器这种试验1 . 按图13 接好线：图13 380V 电源接线方式按图13 接好线后，操作步骤按照单机220V的操作步骤1――5的[图(１～12)]，只需要把升压方式改为“单机380方式“，如图145A200.5125%15380V电源图14 伏安特性参数设置只将图8 保护参数设置保护电压和电流设置成自己需求的值，其他操作按照“单机220方式“。
