机械制图之零件图（一）
编者：机械设计不只是使用3D软件画3D图，只有会了这些知识才叫设计刚刚入门。“回归基本面”，无论你作了三年五年或十年，确信这些知识你已经掌握了，融会贯通了，学以致用了吗？
零件图表达了零件的结构形状，尺寸大小和技术要求。零件图是用来指导制造、生产加工和零件检验的图样。在生产过程中，要根据零件图注明的材料和数量进行备料；根据图示的形状、尺寸和技术要求来加工制造；最后还要根据图纸进行检验。
1、零件图概述
任何机器或部件都是由若干零件装配而成的，零件是机器或部件中不可再分割的基本单元，也是制造单元。
用来表示零件结构、大小及技术要求的图样称为零件图。
下图所示的圆柱齿轮减速器，是由箱盖、箱座、齿轮、轴、端盖、滚动轴承、螺栓等二十多种零件所组成。
2、零件图的内容
下图为低速轴的零件图，为了满足生产需要，一张完整的零件图应包括下列基本内容：
2.1 一组视图
要综合运用视图、剖视、剖面及其它规定和简化画法，选择能把零件的内、外结构形状表达清楚的一组视图。
2.2 完整的尺寸
用以确定零件各部分的大小和位置。零件图上应注出加工制造和检验零件所需的全部尺寸。
2.3 技术要求
用一些规定的符号、数字以及文字注解等表示出零件制造后在技术指标上所应达到的要求。主要包括：
表面粗糙度
公差与配合
形和位置公差(简称形位公差)。
零件的表面处理、热处理、检验要求等。
2.4 标题栏
说明零件的名称、材料、数量、图的编号、比例以及描绘、审核人员签字等。
3、零件图视图选择 零件的视图选择就是选用一组合适的视图表达出零件的内、外结构形状及其各部分的相对位置关系。一个好的零件视图表达方案是：表达正确、完整、清晰、简练，同时易于看图。由于零件的结构形状是多种多样的，所以在画图前应对零件进行结构形状分析，并针对不同零件的特点选择主视图及其它视图，确定最佳表达方案。
选择视图的原则是：在完整、清晰的表达零件内、外形状的前提下，尽量减少图形数量，以方便画图和看图。
•6.1 零件图的作用和内容
•6.2 零件图的视图选择第6章零件图
6.1零件图的作用和内容
1.作用：
表示单个零件的图形，称为零件图。
45
100
1306.36.3
φ22φ24
2-φ10451.6M1425其余
技术要求
1. 未注铸造圆角R2～R3
2.锐边倒角1.5×45°
制图
审核轴承材料
数量比例图号1HT150
(4)标题栏
填写零件的名称、材料、比例、图号、绘图者等。2.内容
(1)图形
用一组恰当的图形，正确、完整、清晰地将零件
的结构表达出来。
(2)尺寸
正确、完整、清晰、合理地标注制造零件和检验
零件所须的全部尺寸。
(3)技术要求
制造、检验零件所要达到的要求，如表面粗糙度、尺
寸公差、形位公差、热处理及表面处理等。
1
：1
制图
审核轴材料
数量比例
图号145-0.30
+0.036
01.61.63.2其余25
技术要求
1.调质220～250HB；
2.未注圆角R1.5。R0.53×1234071×45ºR1.5
1×45º
815
20
3223
19495
40055
6.2零件图的视图选择
1.主视图的选择
（1）形状特征原则：表达零件的主要形状和相对位置
AA
A—A形状特
征明显形状特
征明显例图（1）2.轴承
AA
A—A形状特
征明显例图（1）3.轴（2）工作位置原则
应表达零件在机器或部件中的工作位置
AA
A—A工作位
置明显
（3）加工位置原则
反映零件在主要工序中的加工位置AA
A—A反映加
工位置
AAA—A
反映加
工位置例图（3）2.端盖（4）自然安放位置原则
零件的工作及加工位置不固定A—A旋转A
A摇杆自然
安放位置A
AA—A旋转
自然安
放位置
主视图的选择在注重上述
原则的同时，应注意其他
视图的表达，并尽量减少
其他视图中的虚线
机械制图之零件图（四）
编者：机械设计不只是使⽤3D软件画3D图，只有会了这些知识才叫设计刚刚⼊门。“回归基本
⾯”，⽆论你作了三年五年或⼗年，确信这些知识你已经掌握了，融会贯通了，学以致⽤了吗？
零件图表达了零件的结构形状，尺⼨⼤⼩和技术要求。零件图是⽤来指导制造、⽣产加⼯和
零件检验的图样。在⽣产过程中，要根据零件图注明的材料和数量进⾏备料；根据图⽰的形
状、尺⼨和技术要求来加⼯制造；最后还要根据图纸进⾏检验。
6 零件结构的⼯艺性
机器上绝⼤多数零件，都是通过铸造和机械加⼯来形成，因此，在画零件图时，应该使零件的
结构既能满⾜使⽤上的要求，⼜要⽅便制造。
6.1 铸造零件的⼯艺结构
⼀、拔模斜度
⽤铸造的⽅法制造零件⽑坯时，为了便于在砂型中取出模样，⼀般沿模样拔模⽅向作成约1：20
的斜度，叫做拔模斜度。因此在铸件上也有相应的拔模斜度，如下图a所⽰。这种斜度在图上可
以不予标注，也不⼀定画出，如下图b所⽰；必要时，可以在技术要求中⽤⽂字说明。
⼆、铸造圆⾓
在铸件⽑坯各表⾯的相交处，都有铸造圆⾓（下图），这样既能⽅便起模，⼜能防⽌浇铸铁⽔
时将砂型转⾓处冲坏，还可以避免铸件在冷却时产⽣裂缝或缩孔。铸造圆⾓在图上⼀般不予标
注，常常集中注写在技术要求中。下图所⽰的铸件⽑坯的底⾯（作为安装底⾯），需要经过切削加⼯。这时，铸造圆⾓被削平。
三、铸件壁厚
在浇铸零件时，为了避免各部分冷却速度的不同⽽产⽣缩孔或裂缝，铸件壁厚应保持⼤致⽤等
或逐渐变化，如下图所⽰。
6.2 零件加⼯⾯的⼯艺结构
6.2.1 倒⾓和倒圆
如下图所⽰，为了去除零件的⽑刺、锐边和便于装配，在轴或孔的端部，⼀般都加⼯成倒⾓；为了避免因应⼒集中⽽产⽣裂纹，在轴肩处往往加⼯成圆⾓的过渡形式，称为倒圆。
6.2.2 螺纹退⼑槽和砂轮越程槽
在切削加⼯中，特别是在车螺纹和磨削时，为了便于退出⼑具或使砂轮可以稍稍越过加⼯⾯，常常在零件的待加⼯⾯的未端，先车出螺纹退⼑槽或砂轮越程槽，如下图所⽰。 螺纹退⼑槽和砂轮越程槽的结构尺⼨系列，可查表。

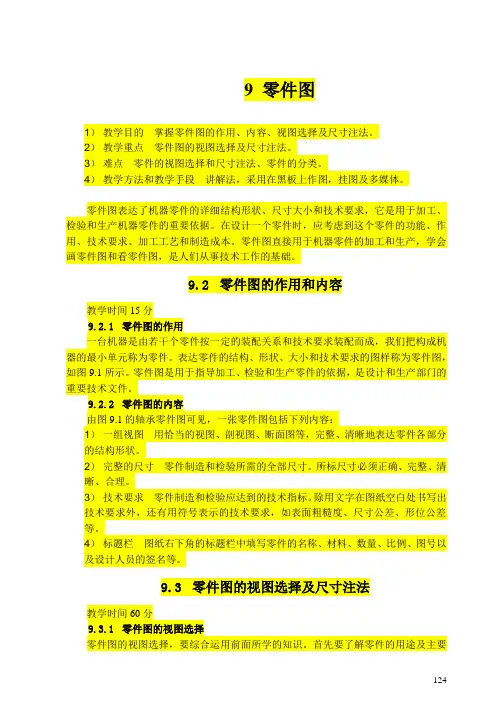

124 9 零件图
1） 教学目的 掌握零件图的作用、内容、视图选择及尺寸注法。
2） 教学重点 零件图的视图选择及尺寸注法。
3） 难点 零件的视图选择和尺寸注法、零件的分类。
4） 教学方法和教学手段 讲解法，采用在黑板上作图，挂图及多媒体。
零件图表达了机器零件的详细结构形状、尺寸大小和技术要求，它是用于加工、检验和生产机器零件的重要依据。在设计一个零件时，应考虑到这个零件的功能、作用、技术要求、加工工艺和制造成本。零件图直接用于机器零件的加工和生产，学会画零件图和看零件图，是人们从事技术工作的基础。
9.2 零件图的作用和内容
教学时间15分
9.2.1 零件图的作用
一台机器是由若干个零件按一定的装配关系和技术要求装配而成，我们把构成机器的最小单元称为零件。表达零件的结构、形状、大小和技术要求的图样称为零件图，如图9.1所示。零件图是用于指导加工、检验和生产零件的依据，是设计和生产部门的重要技术文件。
9.2.2 零件图的内容
由图9.1的轴承零件图可见，一张零件图包括下列内容：
1） 一组视图 用恰当的视图、剖视图、断面图等，完整、清晰地表达零件各部分的结构形状。
2） 完整的尺寸 零件制造和检验所需的全部尺寸。所标尺寸必须正确、完整、清晰、合理。
3） 技术要求 零件制造和检验应达到的技术指标。除用文字在图纸空白处书写出技术要求外，还有用符号表示的技术要求，如表面粗糙度、尺寸公差、形位公差等。
4） 标题栏 图纸右下角的标题栏中填写零件的名称、材料、数量、比例、图号以及设计人员的签名等。
9.3 零件图的视图选择及尺寸注法
教学时间60分
9.3.1 零件图的视图选择
零件图的视图选择，要综合运用前面所学的知识。首先要了解零件的用途及主要
125 加工方法，才能合理地选择视图。对于较复杂的零件，可拟定几种不同的表达方案进行对比，最后确定合理的表达方案。
