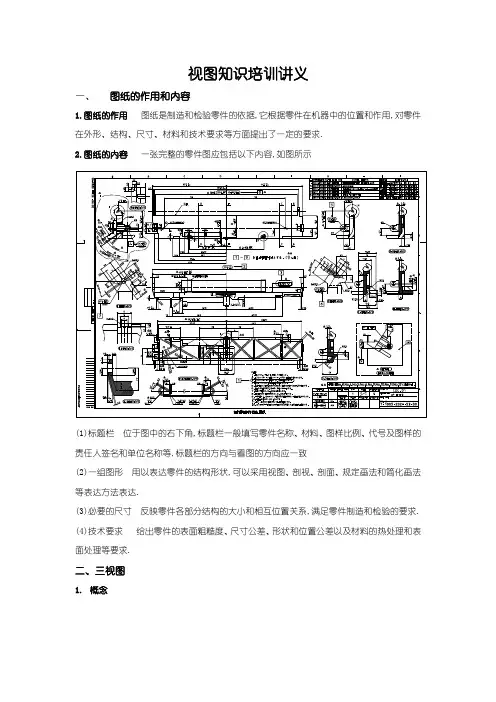

视图知识培训讲义
一、 图纸的作用和内容
1.图纸的作用 图纸是制造和检验零件的依据,它根据零件在机器中的位置和作用,对零件在外形、结构、尺寸、材料和技术要求等方面提出了一定的要求.
2.图纸的内容 一张完整的零件图应包括以下内容,如图所示
(1)标题栏 位于图中的右下角,标题栏一般填写零件名称、材料、图样比例、代号及图样的责任人签名和单位名称等,标题栏的方向与看图的方向应一致
(2)一组图形 用以表达零件的结构形状,可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达.
(3)必要的尺寸 反映零件各部分结构的大小和相互位置关系,满足零件制造和检验的要求.
(4)技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求.
二、三视图
1. 概念 (1)视图 机件向投影面投影时所得的图形称为视图 左视图俯视图主视图主视图俯视图左视图 (2)主视图 在正面(V)上投影得到的视图叫主视图
(3)俯视图 在水平面(H)上得到的视图叫俯视图
(4)左视图 在侧面(W)上得到的视图叫左视图
(5)三视图 通常称主视图、俯视图、左视图为三面视图或三视图
2.形体与三视图的关系
(1)主视图—表示从形体前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置
(2)俯视图—表示从形体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置.
(3)左视图—表示从形体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置.
3.三视图之间的关系
(1)位置关系 以主视图为主;俯视图在主视图的正下方;左视图在主视图的正右方
(2)尺寸关系 主、俯视图长对正; 主、左视图高平齐; 俯、左视图宽相等
(3)方位关系 主视图和俯视图可以分出形体上各结构之间的左右位置;
主视图和左视图可以分出形体上各结构之间的上下位置
机械制图之零件图（一）
编者：机械设计不只是使用3D软件画3D图，只有会了这些知识才叫设计刚刚入门。“回归基本面”，无论你作了三年五年或十年，确信这些知识你已经掌握了，融会贯通了，学以致用了吗？
零件图表达了零件的结构形状，尺寸大小和技术要求。零件图是用来指导制造、生产加工和零件检验的图样。在生产过程中，要根据零件图注明的材料和数量进行备料；根据图示的形状、尺寸和技术要求来加工制造；最后还要根据图纸进行检验。
1、零件图概述
任何机器或部件都是由若干零件装配而成的，零件是机器或部件中不可再分割的基本单元，也是制造单元。
用来表示零件结构、大小及技术要求的图样称为零件图。
下图所示的圆柱齿轮减速器，是由箱盖、箱座、齿轮、轴、端盖、滚动轴承、螺栓等二十多种零件所组成。
2、零件图的内容
下图为低速轴的零件图，为了满足生产需要，一张完整的零件图应包括下列基本内容：
2.1 一组视图
要综合运用视图、剖视、剖面及其它规定和简化画法，选择能把零件的内、外结构形状表达清楚的一组视图。
2.2 完整的尺寸
用以确定零件各部分的大小和位置。零件图上应注出加工制造和检验零件所需的全部尺寸。
2.3 技术要求
用一些规定的符号、数字以及文字注解等表示出零件制造后在技术指标上所应达到的要求。主要包括：
表面粗糙度
公差与配合
形和位置公差(简称形位公差)。
零件的表面处理、热处理、检验要求等。
2.4 标题栏
说明零件的名称、材料、数量、图的编号、比例以及描绘、审核人员签字等。
3、零件图视图选择 零件的视图选择就是选用一组合适的视图表达出零件的内、外结构形状及其各部分的相对位置关系。一个好的零件视图表达方案是：表达正确、完整、清晰、简练，同时易于看图。由于零件的结构形状是多种多样的，所以在画图前应对零件进行结构形状分析，并针对不同零件的特点选择主视图及其它视图，确定最佳表达方案。
选择视图的原则是：在完整、清晰的表达零件内、外形状的前提下，尽量减少图形数量，以方便画图和看图。
•6.1 零件图的作用和内容
•6.2 零件图的视图选择第6章零件图
6.1零件图的作用和内容
1.作用：
表示单个零件的图形，称为零件图。
45
100
1306.36.3
φ22φ24
2-φ10451.6M1425其余
技术要求
1. 未注铸造圆角R2～R3
2.锐边倒角1.5×45°
制图
审核轴承材料
数量比例图号1HT150
(4)标题栏
填写零件的名称、材料、比例、图号、绘图者等。2.内容
(1)图形
用一组恰当的图形，正确、完整、清晰地将零件
的结构表达出来。
(2)尺寸
正确、完整、清晰、合理地标注制造零件和检验
零件所须的全部尺寸。
(3)技术要求
制造、检验零件所要达到的要求，如表面粗糙度、尺
寸公差、形位公差、热处理及表面处理等。
1
：1
制图
审核轴材料
数量比例
图号145-0.30
+0.036
01.61.63.2其余25
技术要求
1.调质220～250HB；
2.未注圆角R1.5。R0.53×1234071×45ºR1.5
1×45º
815
20
3223
19495
40055
6.2零件图的视图选择
1.主视图的选择
（1）形状特征原则：表达零件的主要形状和相对位置
AA
A—A形状特
征明显形状特
征明显例图（1）2.轴承
AA
A—A形状特
征明显例图（1）3.轴（2）工作位置原则
应表达零件在机器或部件中的工作位置
AA
A—A工作位
置明显
（3）加工位置原则
反映零件在主要工序中的加工位置AA
A—A反映加
工位置
AAA—A
反映加
工位置例图（3）2.端盖（4）自然安放位置原则
零件的工作及加工位置不固定A—A旋转A
A摇杆自然
安放位置A
AA—A旋转
自然安
放位置
主视图的选择在注重上述
原则的同时，应注意其他
视图的表达，并尽量减少
其他视图中的虚线
机械制图之零件图（四）
编者：机械设计不只是使⽤3D软件画3D图，只有会了这些知识才叫设计刚刚⼊门。“回归基本
⾯”，⽆论你作了三年五年或⼗年，确信这些知识你已经掌握了，融会贯通了，学以致⽤了吗？
零件图表达了零件的结构形状，尺⼨⼤⼩和技术要求。零件图是⽤来指导制造、⽣产加⼯和
零件检验的图样。在⽣产过程中，要根据零件图注明的材料和数量进⾏备料；根据图⽰的形
状、尺⼨和技术要求来加⼯制造；最后还要根据图纸进⾏检验。
6 零件结构的⼯艺性
机器上绝⼤多数零件，都是通过铸造和机械加⼯来形成，因此，在画零件图时，应该使零件的
结构既能满⾜使⽤上的要求，⼜要⽅便制造。
6.1 铸造零件的⼯艺结构
⼀、拔模斜度
⽤铸造的⽅法制造零件⽑坯时，为了便于在砂型中取出模样，⼀般沿模样拔模⽅向作成约1：20
的斜度，叫做拔模斜度。因此在铸件上也有相应的拔模斜度，如下图a所⽰。这种斜度在图上可
以不予标注，也不⼀定画出，如下图b所⽰；必要时，可以在技术要求中⽤⽂字说明。
⼆、铸造圆⾓
在铸件⽑坯各表⾯的相交处，都有铸造圆⾓（下图），这样既能⽅便起模，⼜能防⽌浇铸铁⽔
时将砂型转⾓处冲坏，还可以避免铸件在冷却时产⽣裂缝或缩孔。铸造圆⾓在图上⼀般不予标
注，常常集中注写在技术要求中。下图所⽰的铸件⽑坯的底⾯（作为安装底⾯），需要经过切削加⼯。这时，铸造圆⾓被削平。
三、铸件壁厚
在浇铸零件时，为了避免各部分冷却速度的不同⽽产⽣缩孔或裂缝，铸件壁厚应保持⼤致⽤等
或逐渐变化，如下图所⽰。
6.2 零件加⼯⾯的⼯艺结构
6.2.1 倒⾓和倒圆
如下图所⽰，为了去除零件的⽑刺、锐边和便于装配，在轴或孔的端部，⼀般都加⼯成倒⾓；为了避免因应⼒集中⽽产⽣裂纹，在轴肩处往往加⼯成圆⾓的过渡形式，称为倒圆。
6.2.2 螺纹退⼑槽和砂轮越程槽
在切削加⼯中，特别是在车螺纹和磨削时，为了便于退出⼑具或使砂轮可以稍稍越过加⼯⾯，常常在零件的待加⼯⾯的未端，先车出螺纹退⼑槽或砂轮越程槽，如下图所⽰。 螺纹退⼑槽和砂轮越程槽的结构尺⼨系列，可查表。
