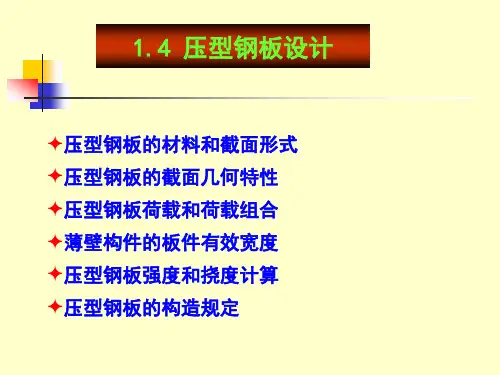

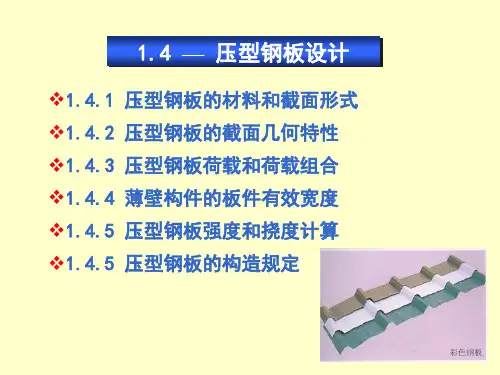

1.4 压型钢板设计1.4.1 压型钢板的材料和截面形式 1.4.2 压型钢板的截面几何特性 1.4.3 压型钢板荷载和荷载组合 1.4.4 薄壁构件的板件有效宽度 1.4.5 压型钢板强度和挠度计算 1.4.6 压型钢板的构造规定1.4.1 压型钢板的材料和截面形式一、概述1.压型钢板的定义：压型钢板是将薄钢板(彩色薄钢板）经辊压冷弯成V型、U型、W型等类似形状（见下页图），用于建筑屋面、墙面和楼板的建筑材料。
2.压型钢板特点：自重轻、强度高、刚度较大、抗震性能较好、施工安装方便，易于维护更新，便于商品化、工业化生产的特点。
彩色钢卷板具有简洁、美观的外观，丰富多彩的色调以及灵活的组合方式，是一种较为理想围护结构用材。
3.压型钢板的分类：按波高分：高波板、中波板和低波板；低波板（波高<30mm ）中波板（波高30~70mm）高波板（波高>70mm）波高越高，截面的抗弯刚度就越大，承受的荷载也就越大。
屋面板一般选用中波板和高波板。
按表面处理方法分镀锌钢板彩色镀锌钢板彩色镀铝锌钢板仅适用于组合楼板适用于屋面和墙面彩钢板外墙面应用在组合楼板的镀锌压型钢板4.压型钢板的应用：广泛用于工业建筑、公共建筑物的屋面、墙面等围护结构及建筑物内部的隔断；大量用作组合楼板或混凝土楼板，并作为承载构件或永久性模板使用；在大中型工业厂房、仓库以及体育馆、影剧院、展览馆、住宅、别墅、高层建筑、活动房屋等工业与民用建筑中，压型钢板的使用正日趋广泛。
5.彩色压型钢板的构成（材料）：由基材、镀层和涂层三部分组成6.压型钢板的使用寿命：压型钢板的使用寿命涉及钢板质量、成品保护、建筑物使用环境等多种因素。
一般压型钢板使用期限在8-15年左右。
7.压型钢板的选用原则:优先采用压型钢板定型产品。
应在满足建筑功能、承载要求和方便施工的前提下，注意节约材料，提高压型钢板的覆盖率和使用寿命。
压型钢板通常不适用于受有强烈侵蚀作用的场合。
对处于有较强侵蚀作用环境的压型钢板，应进行有针对性的特殊防腐处理。
8.压型钢板的截面形式：压型钢板的截面形式（板型）较多，国内生产的轧机已能生产几十种板型，但真正在工程中应用较多的板型也就十几种。
1）几种常见压型钢板的截面形式。
(a) (b)(c) (d)(e) (f)图1-20压型钢板的截面形式上图（a）、（b）是早期的压型钢板板型，截面形式较为简单，板和檩条、墙梁的固定采用钩头螺栓和自攻螺钉、拉铆钉。
当作屋面板时，因板需开孔，所以防水问题难以解决，目前已不在屋面上采用。
（c）、（d）是属于带加劲的板型，增加了压型钢板的截面刚度，用作墙板时加劲产生的竖向线条还可增加墙板的美感。
(e)、(f)是近年来用在屋面上的板型，其特点是板和板、板与檩条的连接通过支架咬合在一起，板上无需开孔，屋面上没有明钉，从而有效地解决了防水、渗漏问题。
YX15-380-760X型2）压型钢板的表示方法：压型钢板板型的表示方法为：YX波高-波距-有效覆盖宽度。
如YX15-380-760即表示：波高为15mm、波距为380mm、板的有效覆盖宽度为760mm的板型；压型钢板的厚度需另外注明。
1.4.2 压型钢板截面几何特性计算方法：线性元件算法压型钢板的厚度较薄且各板段厚度相等，因此可用其板厚的中线来计算截面特性。
这种计算法称为线性元件算法。
以此算得的截面特性A、I，乘以板厚t，便是单槽截面的各几何特性值。
用∑b 代表单槽口中线总长则：∑b=b 1+b 2+2b 3则形心轴x 与受压翼缘b 1中线之间的距离是： )2()()(3213232b b b b b h b b b h c +++=+=∑)32(233212b b b b b bth I x -+=∑∑ 计算单元:采用单槽口作为计算单元单槽口对于上翼缘边和下翼缘边的截面模量抵抗矩分别为：322332132b b b b b b b th c I W x s x +⎪⎭⎫ ⎝⎛-+==∑312332132b b b b b b b th c h I W x x x +⎪⎭⎫⎝⎛-+=-=∑上翼缘：下翼缘:说明：线性元件法计算是按折线截面原则进行的，略去了各转折处圆弧过渡的影响。
精确计算表明：其影响在0.5％- 4.5％，可以略去不计。
当板件的受压部分为部分有效时，应采用有效宽度代替它的实际宽度。
re p iF q b η= 一、压型钢板的荷载1.永久荷载2.可变荷载除均布活荷载、雪荷载和积灰荷载外，还有施工检修荷载（1kN 的集中荷载）。
当按单槽口截面受弯构件设计屋面板时，需要将作用在一个波距上的集中荷载折算成板宽度方向上的线荷载：1.4.3 压型钢板的荷载和荷载组合η－折算系数取0.5说明：1.设计或选用屋面压型钢板时，应考虑风吸力引起截面应力反号的影响，此时，不计入风吸力外所有可变荷载效应的影响，构件自重的荷载分项系数取作1.0。
2.对检修集中荷载进行换算，主要是考虑到相邻槽口的共同工作作用提高了板承受集中荷载的能力。
3.屋面板和墙板的风荷载体型系数不同于刚架计算，应按《门式刚架轻型房屋钢结构技术规程》CECS102-2002取用（见下页图表）。
二.压型钢板的荷载组合:1.计算钢板内力时，应主要考虑以下两种荷载组合： 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；1.2×永久荷载+1.4×施工检修集中荷载换算值。
2.当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：1.0×永久荷载+1.4×风吸力荷载。
一、对于翼缘宽厚比较大的压型钢板（如图1-20 中c 、d 截面），设置适当尺寸的中间纵向加劲肋，就可以保证翼缘受压时全部有效。
加劲肋适当尺寸为加劲肋具有足够的刚度，包括以下两方面要求：1.中间加劲肋应符合以下公式要求：1.4.4 薄壁构件的板件有效宽度I is :中间加劲肋截面对平行于被加劲板之重心轴的惯性矩； b s ：子板件的宽度； t ：板件的厚度24is y 4is 271003.6618s b I tf t I t ⎛⎫≥- ⎪⎝⎭≥对边缘加劲肋：其惯性矩 I es 要求不小于中间加劲肋 的一半，计算时在以上公式中用b 代替bs2.中间加劲肋的间距不能过大，即满足：1/20536σ≤tb s 对于设置边加劲肋的受压翼缘宽厚比应满足下式：：受压翼缘的压应力设计值 1/20518σ≤tb 1σ二、对于不符合以上要求的压型钢板应允许板件受压屈曲并利用其屈曲后强度1.压型钢板和用于檩条、墙梁的卷边槽钢和Z形钢都属于冷弯薄壁构件，这类构件允许板件受压屈曲并利用其屈曲后强度，有关受压板件的有效受压宽度参考《冷弯薄壁型钢结构技术规范》5.6.1条确定。
2.在其强度和稳定性计算公式中截面特性一般以有效截面为准。
计算原则：压型钢板的强度和挠度取单槽口的有效 截面，按受弯构件计算。
内力分析时把檩条视为压型钢 板的支座，考虑不同荷载组合，按多跨连续梁进行计算。
1.压型钢板腹板的剪应力计算：100<t h 当 时 ()t h cr /8550=≤ττvf ≤τ当 时 100≥t h ()2/855000t h cr =≤ττ1.4.5 压型钢板的强度和挠度计算 ：腹板的平均剪应力：腹板的高厚比。
τth2.压型钢板支座处腹板的局部受压承载力计算3.压型钢板同时承受弯矩M 和支座反力R 的截面，应满足下列要求：4.压型钢板同时承受弯矩和剪力的截面，应满足下列要求： ()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛++=22904.2/02.05.0θαt l fE t R c w 0.1M /M u ≤0.1/≤w R R 25.1//≤+w u R R M M w R R ≤0.122≤⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛u u V V M M cru ht V τθ)sin (=式中：R w ——一块腹板的局部受压承载力设计值；——系数，中间支座取0.12，端部支座取0.06； t ——腹板厚度；l c ——支座处支承长度，10mm<l c <200mm ，端部支座 可取10mm ；θ —— 腹板倾角（）； M u ——截面的抗弯承载力设计值， ； V u ——截面的抗剪承载力设计值， ； 009045≤≤θαfW M e u ⋅=cru ht V τθ)sin (=5.压型钢板的挠度限值压型钢板的挠度与跨度之比不应超过下列限值： 屋面板：墙面板：屋面坡度<1/20时1/250屋面坡度≥1/20时1/200 1/1501.腹板与翼缘水平面之间的夹角不宜小于45°。
2.宜采用长尺寸板材，以减少板长度方向的搭接。
3.长度方向的搭接端必须与支撑构件(如檩条、墙梁等)有可靠的连接部位应设置防水密封胶带。
4.压型钢板的搭接长度不宜小于下列限值： 高波（波高>70mm ）压型钢板：350mm 低波（波高<70mm ）压型钢板：当屋面坡度<1/10时：250mm 当屋面坡度>1/10时：200mm 墙面：（低波）压型钢板：120mm 屋面： 1.4.6 压型钢板的构造规定5.屋面压型钢板侧向可采用搭接式、扣合式或咬合式等连接方式。
墙面压型钢板之间的侧向连接：一般采用搭接连接，搭接宽度通常为半波。
屋面压型钢板之间的侧向连接：有搭接和咬边连接两种。
搭接宽度视压型钢板规格而定，可仅搭接半波，也可搭接一波半。
屋面、墙面压型钢板的侧向搭接方向应与主导风向一致，如下图所示。
屋面压型钢板的长向搭接：应将靠近屋脊方向的板件置于上方，并在搭接部位设置防水密封带，以利防水。
辅设高波压型钢板屋面时应在檩条上设置固定支架，固定支架用自攻螺钉或射钉与檩条连接，通常每波设置一个；屋面低波压型钢板及墙面压型钢板采用钩头螺栓或自攻螺钉直接与檩条或墙梁连接，可每波设置一个，也可每隔一波设置一个，但每块压型钢板不得少于3个连接件，搭接波处必须设置连接件；。
