瓦楞纸箱常见的箱型

瓦楞纸箱结构设计技术基础讲座编写：张锐（重庆华亚包装公司设计师）第一章瓦楞纸箱结构设计第一节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，国际上通用欧洲瓦楞纸箱制造商联合会FEFCO和瑞士纸板协会ASSCO联合制定的国际纸箱箱型标准。

这一标准经国际瓦楞纸板协会批准在国际间通用。

分标准和非标准。

一、标准型按照国际纸箱箱型标准，纸箱结构可分为基型和组合型两大类。

1、基型。

一般用4位数表示，前两位表示箱种类，后两位表示同一箱型中不同的纸箱式样。

02－开槽型箱这种箱型以摇盖型为代表，上下有摇盖。

同时也有插底结构，其特点是防止所装物品从底部漏出。

02型应用最为广泛，是目前我国最常用的主要箱型。

03－套合型纸箱该箱型结构多由两件或多件组成，以俗称天地盖纸箱为代表，其特点是盖和箱（有时也包括箱底）分开，它的挺力和耐压强度较好。

在结构设计时，首先应计算底部尺寸，然后根据底部的外部尺寸确定盖的制造尺寸。

04－折叠型纸箱通常由一页纸板经压痕、模切而成型，不需钉合与粘合。

05－滑盖型纸箱又叫抽屉式纸箱，整箱由两件或多件组成，即该箱型由内装箱或框架及套壳（外套）组成。

它加工较为复杂，费时，但比其它箱型省料，目前广泛用于中、低档商品的包装。

多用于中包装，直接作运输包装的则较少。

06－固定型纸箱俗称布利斯（Bliss）箱，它是立体纸箱的代表，其结构由两个端面板与主体板用钉合或其它的方法组合成箱，底部为整体，搬移方便，一般用于包装易碎品，此外还适用较大商品的包装。

但其加工成型非常费时。

07－自动型纸箱是由一页成型，仅有少量粘合，运输及仓储（空箱）时呈平板状，使用时只要打开箱体即可自动固定成型。

其特点是底部自动锁合，其底部比较牢固，适用于大批量的厂商使用。

不过它同03类盘式自动折叠纸箱结构相同，但是03类箱体箱盖是独立平放的（平叠），套合后即不能平叠。

09－内衬件包括衬垫、隔板、垫板等45个品种。

其中：a、平板型（0900~0903）：主要用于将内装物分隔为上下两层、前后左右两部分。

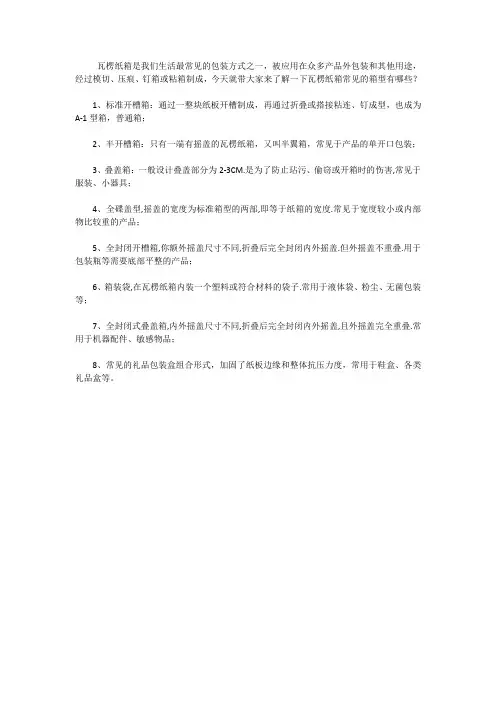

瓦楞纸箱是我们生活最常见的包装方式之一，被应用在众多产品外包装和其他用途，经过模切、压痕、钉箱或粘箱制成，今天就带大家来了解一下瓦楞纸箱常见的箱型有哪些？
1、标准开槽箱：通过一整块纸板开槽制成，再通过折叠或搭接粘连、钉成型，也成为A-1型箱，普通箱；
2、半开槽箱：只有一端有摇盖的瓦楞纸箱，又叫半翼箱，常见于产品的单开口包装；
3、叠盖箱：一般设计叠盖部分为2-3CM.是为了防止玷污、偷窃或开箱时的伤害,常见于服装、小器具；
4、全碟盖型,摇盖的宽度为标准箱型的两部,即等于纸箱的宽度.常见于宽度较小或内部物比较重的产品；
5、全封闭开槽箱,你额外摇盖尺寸不同,折叠后完全封闭内外摇盖.但外摇盖不重叠.用于包装瓶等需要底部平整的产品；
6、箱装袋,在瓦楞纸箱内装一个塑料或符合材料的袋子.常用于液体袋、粉尘、无菌包装等；
7、全封闭式叠盖箱,内外摇盖尺寸不同,折叠后完全封闭内外摇盖,且外摇盖完全重叠.常用于机器配件、敏感物品；
8、常见的礼品包装盒组合形式，加固了纸板边缘和整体抗压力度，常用于鞋盒、各类礼品盒等。

⽡楞纸箱基本知识⽡通纸箱类基本知识资料１．概述⽡楞纸箱是⼀种⽐较理想的包装容器。

他具有轻便、牢固、减振及适合机械化⽣产的特点。

多年来⼀直使⽤于运输包装和销售包装。

⽡楞纸箱以其精美的外观和在优良质量赢得了市场。

它除了保护商品、便于仓储、运输这外，还起到美化商品，宣传商品的作⽤。

尤其当今世界各个国家都⾮常重视环境保护的情况下，⽡楞纸箱具有回收再利⽤的优点，它利于环保，利于装卸运输，利于节约⽊材等。

2.材料⑴⽡楞原纸和箱板纸: 制作⽡楞纸板所⽤原纸有⾯纸和芯纸两种: ①制作⽡楞纸板中波纹的纸称作“芯纸”；②⽤于两⾯时的纸称作“⾯纸”或“⾥纸”。

在⽣产⽡楞纸箱时⼀般采⽤低克重的纸做芯纸，⾼克重的纸做⾯纸或⾥纸⑵⽡楞的形状：通常使⽤的⽡楞有U型和V型两种。

U型⽡-------楞顶是圆的，它的结构富有弹性，压时⼿感柔软，在弹性变形围具有很强的弹性恢复⼒。

U型⽡楞的使⽤寿命⽐V 型楞长，U型楞有利于提⾼机械粘合速度，粘合后⽡楞纸变化⼩，缺点是粘合剂⽤量⼤。

V 型⽡楞⼀整个楞由直线组合⽽成。

所⽣产的⽡楞纸板坚硬，其平⾯压⼒强度⽐U型⽡楞纸板⾼，粘合剂⽤量较U型楞少；缺点是⽣产的⽡楞纸板⼀旦受⼒超过弹性极限就完全丧失恢复⼒，⽡楞辊制造⼯艺复杂，经常发⽣楞顶断裂，⽡楞辊磨损较U型楞快根据U、V型⽡楞的优点，⼀种介于他们之间的“UV”型⽡楞应运⽽⽣，这种形状的⽡楞弥补了U型楞和V型楞的缺点。

⼆.纸类(纸的认识).yinghuibz.K: 指基重为200-250gsm⽜咭（gsm为g/m2的缩写）A: 指基重为140-199gsm⽜咭；B: 指基重为105-139gsm⽜咭；C: 指基重为110-180gsm的挂⾯；W：指⽩⽜咭或普通⽩咭；⽩⽜咭基重为135-185gsm；普通⽩咭基重为150-180gsm,3或9：指芯纸基重为85g-180g(加强芯，普通芯，特别芯）。

加强正⽜：习称美⽜，到少含有70﹪之⽊浆加⼯⽽成之原纸；正⽜：其机械强度僅次於美⽜的⽜咭原纸：使⽤⽊，草，废纸，或其它可加⼯成纸的物品，原纸主要⽤於加⼯⽡楞纸板，⽡楞纸箱，卡纸等．加强芯纸：习称加强芯，⾄少含有70﹪之⽊浆加⼯⽽成之原纸；原纸定级：主要是根据耐破度，环压强度对原纸进⾏分级⽽订．环保纸：使⽤100﹪的回收物品加⼯⽽成的原纸.三.坑型的认识A坑: 每30公分长之⽡楞糟数为36±3.这⽤作褥垫及体积易碎及幼细之物品.能提供出⾊的挺度及抗碎⼒.单位长度⽡楞数量最少,⽡楞最⾼,⽤于轻质产品包装时缓冲⼒得⼤, 所以应⽤最普遍.B坑: 每30公分长之⽡楞糟数为51±3,由於芯纸与裱⾯纸有较多接触点及⽀持点,表⾯较挺硕和扁平，这⽤於⾼质素之印及轧纸．单位长度⽡楞数量最多，⽡楞最低，其性能同Ａ型楞相反，⽤Ｂ型楞纸板制作的⽡楞纸箱能承受较⼤平⾯压⼒，适合作罐头和瓶类的包装。

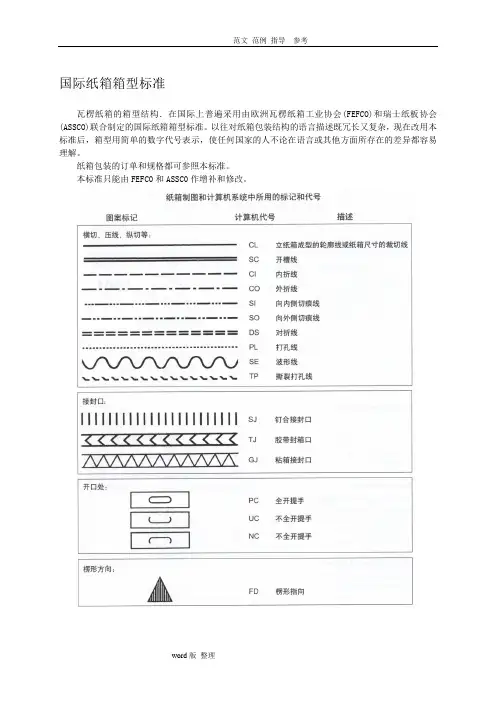

国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。

但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。

具体到每个生产商，这样的式样标准可能会略有不同。

纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

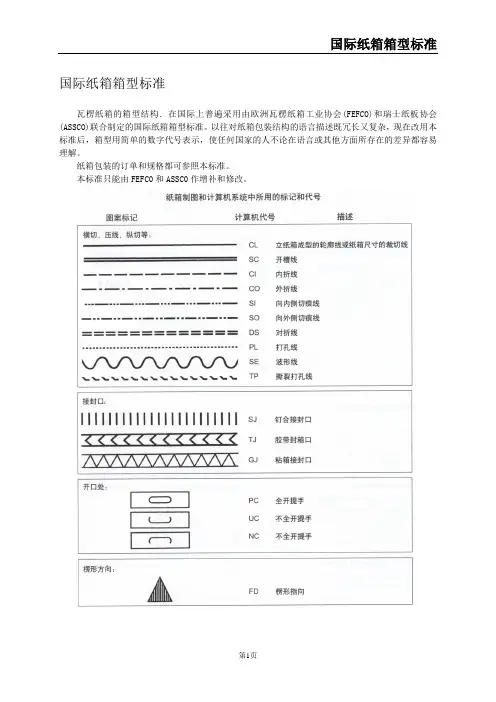

国际纸箱标准各纸箱箱型类别（纸箱必看）国际纸箱箱型标准⽡楞纸箱的箱型结构．在国际上普遍采⽤由欧洲⽡楞纸箱⼯业协会(FEFCO)和瑞⼠纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语⾔描述既冗长⼜复杂，现在改⽤本标准后，箱型⽤简单的数字代号表⽰，使任何国家的⼈不论在语⾔或其他⽅⾯所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺⼨除⾮另有规定，所有纸箱内径尺⼨都以毫⽶为单位表⽰如下：长度(L)×宽度(B)×⾼度(H)其中，长度(L)=开⼝处最长的尺⼨宽度(B)=开⼝处最短的尺⼨⾼度(H)=从开⼝处⾄箱底⽔平⾯的尺⼨长度、宽度和⾼度的规格尺⼨在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要⼤于长度。

测定纸箱尺⼨，必须在规定的标准⽓候条件下进⾏，在平铺的纸板上从压线中⼼处开始．同时注意量具本⾝的厚度。

对于罩盖型纸箱，罩盖的⾼度(h)可在斜线后⽤第四尺⼨表⽰，即355 X 205×120／40毫⽶(L) (B) (H) (h)对于搭⼝外部摇盖纸箱，搭⼝(o)区域的长度可在斜线后⽤第四尺⼨表⽰，即355×205×1 20／40毫⽶(L) (B) (H) (o)纸板规格尺⼨除⾮另有规定，所有⽡楞纸板尺⼨都以毫⽶为单位表⽰如下：第⼀尺⼨×第⼆尺⼨其中，第⼀尺⼨=沿胶缝的长度第⼆尺⼨=垂直于胶缝的长度纸箱式样某些纸箱类型衍⽣⾃同种式样，因⽽⽆需就此类型另⾏规定。

但是在表⽰基本箱型式样的数字后⾯需添加⼀个后缀数字．并⽤破折号隔开，如0201—2。

具体到每个⽣产商，这样的式样标准可能会略有不同。

纸箱式样组合下图所⽰的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表⽰为：上摇盖0204，下摇盖0215 这样的式样还可以表⽰为O204／O215(上摇盖／下摇盖)。

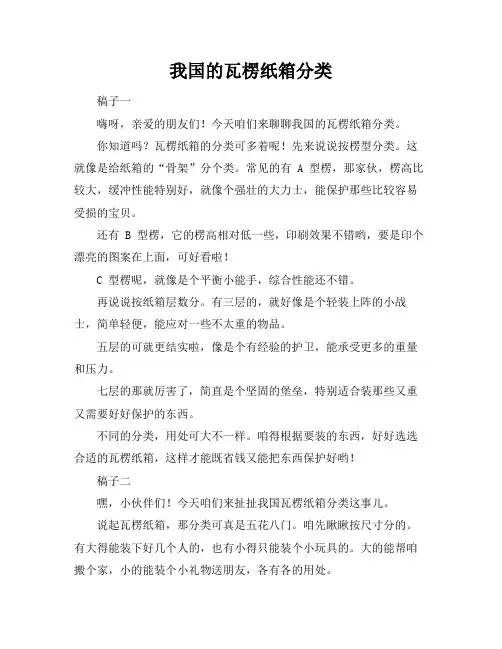

我国的瓦楞纸箱分类稿子一嗨呀，亲爱的朋友们！今天咱们来聊聊我国的瓦楞纸箱分类。

你知道吗？瓦楞纸箱的分类可多着呢！先来说说按楞型分类。

这就像是给纸箱的“骨架”分个类。

常见的有 A 型楞，那家伙，楞高比较大，缓冲性能特别好，就像个强壮的大力士，能保护那些比较容易受损的宝贝。

还有 B 型楞，它的楞高相对低一些，印刷效果不错哟，要是印个漂亮的图案在上面，可好看啦！C 型楞呢，就像是个平衡小能手，综合性能还不错。

再说说按纸箱层数分。

有三层的，就好像是个轻装上阵的小战士，简单轻便，能应对一些不太重的物品。

五层的可就更结实啦，像是个有经验的护卫，能承受更多的重量和压力。

七层的那就厉害了，简直是个坚固的堡垒，特别适合装那些又重又需要好好保护的东西。

不同的分类，用处可大不一样。

咱得根据要装的东西，好好选选合适的瓦楞纸箱，这样才能既省钱又能把东西保护好哟！稿子二嘿，小伙伴们！今天咱们来扯扯我国瓦楞纸箱分类这事儿。

说起瓦楞纸箱，那分类可真是五花八门。

咱先瞅瞅按尺寸分的。

有大得能装下好几个人的，也有小得只能装个小玩具的。

大的能帮咱搬个家，小的能装个小礼物送朋友，各有各的用处。

按用途分呢，那就更有意思啦。

有的是专门用来装水果的，透气又能保护水果不被压坏。

有的是装电器的，防震效果杠杠的，让电器安安全全到你家。

还有按材质分的。

有的用的纸厚一点，硬邦邦的，特别耐用；有的薄一点，但是轻巧方便。

你看，光是这分类就这么多讲究。

咱们买瓦楞纸箱的时候，可得多长个心眼儿，别瞎买。

要是买错了，东西装不下或者保护不好，那可就糟糕啦！反正啊，了解清楚这些分类，就能让咱们在需要的时候，一下子选到最合适的瓦楞纸箱，多省心呐！。

国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱部视图纸箱规格尺寸除非另有规定，所有纸箱径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。

但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。

具体到每个生产商，这样的式样标准可能会略有不同。

纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

纸箱基本知识一、楞型介绍瓦楞纸板断面图瓦楞纸在结构上的特征，是压成波纹的瓦楞。

瓦楞是瓦楞纸板的主体。

使用质地相同的面纸和芯纸制成瓦楞纸板，如果瓦楞的形状不同，瓦楞纸板的性能也不同。

现在，世界各国使用的瓦楞纸板，其常用楞型有下列几种：A型楞B型楞C型楞E型楞。

其用途可归纳如下：外包装用——A、B、C型楞内包装用——B、E型楞小包装用——E型楞各楞型的参数接下来，我们谈一下外包装用的A、B、C、E型楞的特点。

1）A型楞A型楞的特点是单位长度内的瓦楞数量少，而瓦楞最高。

使用A型楞制成的瓦楞纸箱，适合包装较轻的物品，有较大的缓冲力。

2）B 型楞B 型楞与A 型楞正好相反，单位长度内的瓦楞数量多而瓦楞最低，其性能也与A 型楞相反，使用B 型楞制成的瓦楞纸箱，适合包装较重和较硬的物品，多用于罐头和瓶装物品等的包装。

另外，还有一种倾向就是利用B 型楞坚硬不易破的特点，经过冲切后制成形状复杂的组合箱。

3）C 型楞C 型楞的单位长度的瓦楞数及楞高介于A 型楞和B 型楞之间。

性能则接近于A 型楞。

近年来随着保管、运输费用的上涨，体积较小的C 型楞受到人们的重视，现已成为欧美国家采用的楞型。

4）E 型楞E 型楞在30㎝长度内的楞数一般为95个左右，楞高约为1.1㎜，与外包装用的A 、B 、C 型瓦楞相比，具有更薄更坚硬的特点。

因此，开发E 型楞主要目的是将它作成折叠纸盒以增加缓冲性。

用E 型楞制成的瓦楞纸盒，外观美观、表面光滑，可进行较复杂的印刷，因此通常用于装潢性瓦楞纸盒。

各楞型特性比较目前我司主要采用的是B 型和C 型楞。

二、 瓦楞纸板的种类瓦楞纸板的种类，取决于各种楞型的组合方式。

组合方式不同，瓦楞纸板的物性也就各有所异。

通常瓦楞纸板可以根据其结构或用途进行分类。

单面瓦楞纸板双面瓦楞纸板 (三层单瓦楞纸板)根据结构分类 双芯双面瓦楞纸板 (五层双瓦楞纸板)23三芯双面瓦楞纸板(七层三瓦楞纸板)内包装瓦楞纸板根据用途分类外包装瓦楞纸板所谓根据结构分类，同样地说就是根据使用几张芯纸和面纸而进行的分类。

瓦楞纸箱的计算公式及测量方法瓦楞纸箱的计算公式及测量方法一、瓦楞纸板主要分为那几种以及它们的用途：1.三层瓦楞纸板；又叫单瓦楞纸板（常用的包含单A型、单B型、单E型）主要用于包装重量较轻的内包装物，其结构是由一张瓦楞纸两面各粘一张里面纸组合而成。

2.五层瓦楞纸板；主要用于单件包装重量较轻且易破碎的内装物；五层瓦楞纸箱又叫双瓦楞纸箱，五层瓦楞纸箱的结构是由：面纸、里纸、一张芯纸和两张瓦楞纸粘合而成，楞型的组合通常采用AB型、AC型、BC型、AE型、BE型和EE型。

还有一种特殊的瓦楞叫AB复合瓦，是用6层原纸合成，愣型也属于AB型，但是A瓦一般是用两张瓦楞纸复合在一起，作用是为了增加强度，但是厚度又没有七层的厚，强度和七层的差不多，这种箱子装柜好装又可以保证强度。

3.七层瓦楞纸板：七层瓦楞纸箱由下列纸板组成三层瓦楞箱板纸（主要用于重型商品的包装，如摩托车、健身器材、烟箱等）；组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。

是由3张瓦楞2张芯纸和里外面纸组成，瓦楞楞型的组合通常采用BAB型、BAA 型、BAC型。

4.瓦楞原纸制作瓦楞纸的系数的确定瓦楞原纸因压瓦楞后引起纸张长度方向上的缩短其缩短比值称为压缩比系数，通常也可叫楞率。

此项系数各制造厂无统一标准，其原因在于各制造厂的生产能力、管理水平的高低、瓦楞辊使用时间直接影响瓦楞纸的收率高低，但瓦楞包装界一般默认如下系数；A楞的压缩比系数为1.59，即1.59米的瓦楞纸压瓦楞后为1米长。

B楞的压缩比系数为1.36，即1.36米的瓦楞纸压瓦楞后为1米长。

C楞的压缩比系数为1.50，即1.50米的瓦楞纸压瓦楞后为1米长。

E楞的压缩比系数为1.27，即1.27米的瓦楞纸压瓦楞后为1米长。

瓦楞种类瓦楞高度（mm）30cm标准楞数A型 4.5-4.8 34+2B型 2.5-3.0 50+2C型 3.5-3.8 38+2E型 1.1-2.0 96+4 我司目前为A瓦和B瓦。

瓦楞纸箱尺寸标准
瓦楞纸箱的尺寸通常是根据所需包装的物品大小、形状以及运输需求等因素来确定的，并没有统一的全球性标准。

不过，有一些常见的瓦楞纸箱尺寸在市场上比较常见。

以下是一些常见的瓦楞纸箱尺寸：
1. 瓦楞纸箱尺寸分类：
* 标准箱（Regular Slotted Container，RSC）：这是最常见的瓦楞纸箱类型，常见尺寸如12" x 12" x 12"、14" x 14" x 14"、16" x 16" x 16" 等等。

* 长方形箱：例如24" x 12" x 10"、18" x 12" x 6" 等长方形形状的箱子。

* 立方箱：如10" x 10" x 10"、14" x 14" x 14" 的立方形瓦楞纸箱。

2. 定制尺寸：根据特定需求定制的尺寸，根据产品尺寸、承重、运输方式等定制不同尺寸的瓦楞纸箱。

请注意，这些尺寸仅仅是一些常见的瓦楞纸箱尺寸范例，并非固定不变。

根据不同的物品、不同的行业、不同的国家/地区，瓦楞纸箱的尺寸会有所变化。

如果需要特定尺寸的瓦楞纸箱，最好向相关供应商咨询或进行定制制造。

1。

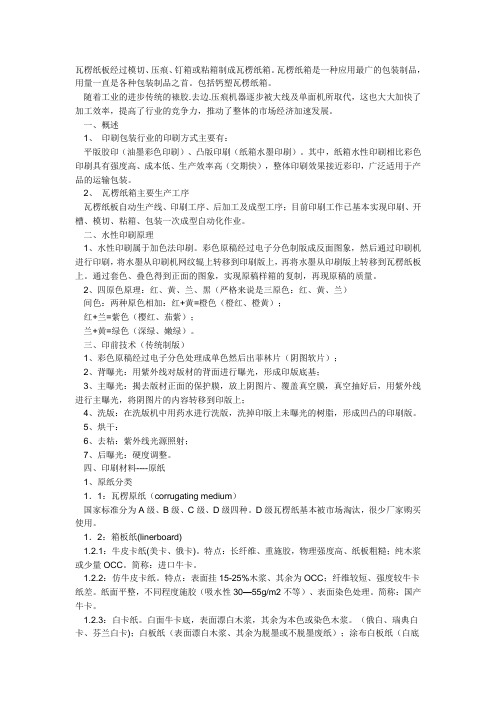

瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。

瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。

包括钙塑瓦楞纸箱。

随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。

一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。

其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。

2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。

二、水性印刷原理1、水性印刷属于加色法印刷。

彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。

通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。

2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。

三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。

5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。

四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。

D级瓦楞纸基本被市场淘汰，很少厂家购买使用。

1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。

瓦楞纸箱基本知识产品详细说明瓦楞形状瓦楞形状一般分为U形、V形、UV形三种。

U形楞的愣顶是圆的，V形楞的愣顶近似于三角形的顶，UV形楞的愣顶形状介于两者之间。

1、V型：又名三角形。

瓦楞的峰和谷半径较小，峰谷间成直线连接，楞峰接触面小，由于两条斜线的合力作用，抗压强度较大，但超过了它的承受力限度，其瓦楞会迅速被破坏，压力消除后不能恢复原状，缓冲性能差，弹性小。

2、U型：又名圆弧形。

其瓦楞均衡，由峰谷连接而成，楞峰接触面大，由于圆弧的力点不稳定，结果它的耐压强度低于V型瓦楞纸板，但它的的伸张、缓冲性能好，当压力消除后，瓦楞能基本恢复原状，弹性较好。

3、UV型：是采取V型和U型的有点结合而成的，它弥补了V型和U型两种瓦楞纸板的不足之处，其抗压强度较高，承受力较大，弹性也好，因此，目前广泛采用UV型瓦楞制造瓦楞纸板。

瓦楞类型常用的四种瓦楞类型为：A型愣、B型愣、C型愣和E型愣。

其中，A型愣、B型愣、C型愣适用于瓦楞纸箱，E型愣适用于瓦楞纸盒。

瓦楞纸板的性能国内外生产瓦楞纸箱一般采用A、C、B三种类型，而C瓦楞在美国被广泛使用。

三种瓦楞强度比较见下表：瓦楞纸板的种类一、瓦楞纸板的种类1、单面瓦楞纸板单面瓦楞纸板是由一张面纸和一张瓦楞纸粘合而成的。

见下图：2、三层瓦楞纸板三层瓦楞纸板也称单瓦楞纸板。

是在一张面纸和一张里纸之间粘一张瓦楞纸而形成的。

见下图：3、五层瓦楞纸板五层瓦楞纸板也称双瓦楞纸板。

是在面纸、芯纸、里纸之间粘二张瓦楞纸而形成的。

见下图：4、七层瓦楞纸板七层瓦楞纸板也称三瓦楞纸板。

是在面纸、芯纸、里纸之间粘三张瓦楞纸而形成的。

见下图：规格1、瓦楞纸板的楞型应符合下表的规定：2、单瓦楞纸板厚度应高于上表所规定的下限值；双瓦楞纸板厚度应高于上表所规定相应两种楞型楞高下限值之和。

材料加工瓦楞纸板使用的主要材料是箱板纸和瓦楞原纸。

它们应符合GB13023《瓦楞纸板》、GB13024《箱纸板》的规定。

技术要求1、瓦楞纸板的含水率应在14±4%的范围内。

瓦楞纸箱的箱型及其尺寸设计瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

纸箱的分类最常见的分类是按照纸板的瓦楞楞形来区分的。

瓦楞纸板的楞型主要分为四种：A楞、B楞、C楞和E楞。

一般而言，用於外包装的纸箱主要采用A、B、C楞型纸板；中包装采用B、E楞型；小包装则多使用E楞纸板。

在生产和制造瓦楞纸箱时，一般按纸箱的箱型来进行区分。

瓦楞纸箱的箱型结构，在国际上普遍采用由欧洲瓦楞纸箱制造商联合会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

这一标准经国际瓦楞纸板协会批准在国际间通用。

按照国际纸箱箱型标准，纸箱结构可分为基础型和组合型两大类。

基础型即基本箱型，在标准中有图例可查，一般用四位数字表示，前两位表示箱型种类，后两位表示同一箱型种类中不同的纸箱式样。

例如：02表示开槽型纸箱；03表示套合型纸箱等。

而组合型是基础型的组合，即由两种以上的基本箱型所组成，用多组四位数字或代号来表示。

例如，一个纸箱的上摇盖可以用0204型，下摇盖用0215型。

中国的国家标准GB6543-86参考国际箱型标准系列规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，其箱型代号如下表。

不过，上个世纪80年代后期，随着流通渠道和巿场销售形式的变化，涌现出了一批结构新颖的非标准瓦楞纸箱，并且，伴随着每一种新结构的诞生，几乎都有一套与之相对应的全自动包装系统或包装设备问世，极大地丰富了纸箱的应用巿场。

这些新型非标准纸箱主要包括包卷式纸箱、分离式纸箱、三角柱型纸箱和大型纸箱等。

纸盒的分类同纸箱相比，纸盒的样式更为复杂多样。

虽然可以按照用材和使用目的及用途进行分类，但最常用的方法却是按照纸盒的加工方式来进行区分的。

一般分为折着纸盒和粘贴纸盒。

折叠纸盒是应用最为广泛，结构变化最多的一种销售包装，一般又分为管式折叠纸盒、盘式折叠纸盒、管盘式折叠纸盒、非管非盘式折叠纸盒等。

粘贴纸盒与折叠纸盒一样，按成型方式可以分为管式、盘式和亦管亦盘式三大类。

每一大类纸盒类型中又可以根据局部结构的不同细分出很多小类，并且可以增加一些功能性结构，比如组合、开窗、增加提手等等。
