FISHER DVC2000 智能定位器参数设置方法一，接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二，参数设置：1.先拆下外壳如图2，再按照图1进行接线，接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。
之后，按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。
完成后按右键确认。
注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。
4.整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。
选择合适的，一般设置为“L”，以阀门不振荡为准。
操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
FISHER DVC2000 智能定位器参数设置方法一，接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二，参数设置：1.先拆下外壳如图2，再按照图1进行接线，接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。
之后，按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。
完成后按右键确认。
注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。
4.整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。
选择合适的，一般设置为“L”，以阀门不振荡为准。
操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。

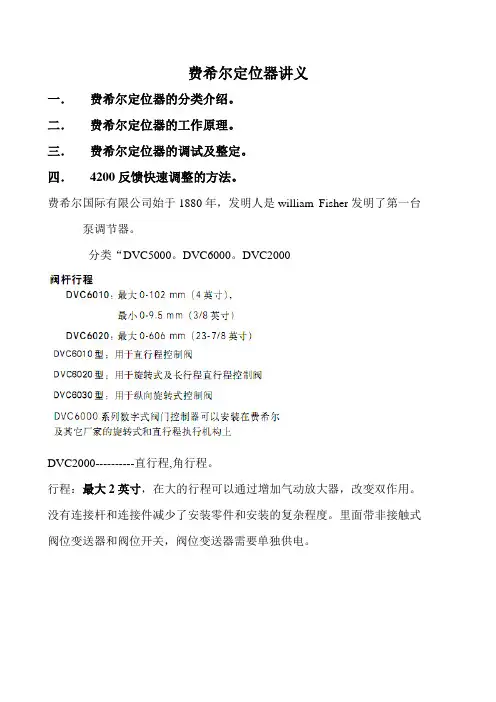

费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
一、dvc6200功能说明适用的执行机构：反馈杆角度：土40到t 20°（“大于t 20°时，通过角度放大连接机构实现。
）旁路操作：自动/手动开关(仅适用于单作用执行机构)供气压力：140至700 kPa(1.4至7.0 kgf/cm2)单作用执行机构和双作用执行机构直行程执行机构控制信号输入：4-20 mA直流信号输入阻抗：AVP80型*大3000/20mADC输出特性：线性空气消耗：4((N)/分钟(140 kPa(1.4 kgf/cm2)时的大值)5((N)/分钟(280 kPa(2.8 kgf/cm2)时的大值)6(Ny分钟(500kPa(5.0kgf/cm2)时的大值)10(N)/分钟(400 kPa(4.0 kgf/cm2)时的大值，对双作用执行机构而言)大供气流量：140 kPa(1.4 kgf/cm2)时为110L(N)/分钟；400 kPa(4.0 kgf/cm2)时为250L(N)/分钟(对双作用执行机构而言)输出平衡压力：55+5%(仅限双作用执行机构)雷电保护：浪涌电压峰值:12 kV；浪涌电流峰值:1000A震动允许值：dvc6200执行机构上装有标准安装组件时:2G(5至400 Hz)环境温度：-40°C至+80*C环境湿度限制：相对湿度为:10%至90%二、dvc6200使用、维修方便：①自动设定其自动设定软件是一个全自动配置程序。
与其它品牌的dvc6200不同,SVP3000 Alphaplus无需外部设备。
执行基本配置不需要电脑或专用通讯器,按-下开关便可运行程序。
②适用各种应用情况的*佳设定：强制全关当输入信号低于0.5%时,dvc6200将源通过旁路施加到执行器机构,保证阀门可靠地全关。
同时适用于单作用执行机构和双作用执行机构：借助双作用放大器,SVP可以安装在双作用执行机构上。
适用于直行程执行机构“注:需要通信、诊断、分程等功能，可选用dvc6200定位器。
FISHER DVC2000 智能定位器参数设置方法一，接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二，参数设置：1.先拆下外壳如图2，再按照图1进行接线，接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。
之后，按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。
完成后按右键确认。
注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。
4.整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。
选择合适的，一般设置为“L”，以阀门不振荡为准。
操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。

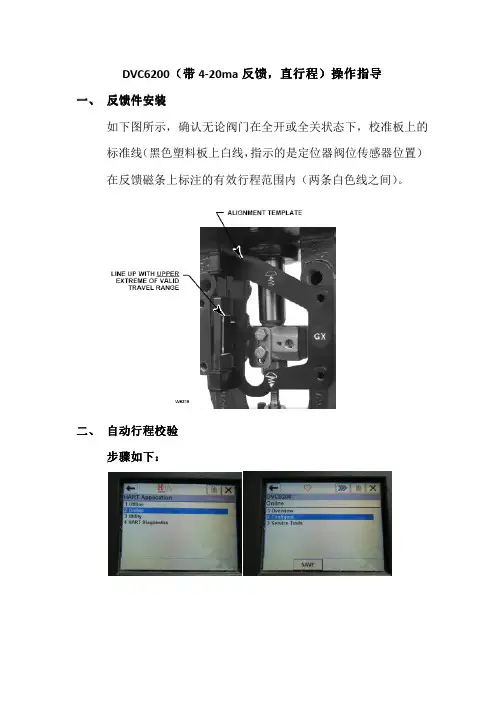

DVC6200（带4-20ma 反馈反馈，，直行程直行程））操作指导一、 反馈件安装如下图所示，确认无论阀门在全开或全关状态下，校准板上的标准线（黑色塑料板上白线，指示的是定位器阀位传感器位置）在反馈磁条上标注的有效行程范围内（两条白色线之间）。
二、 自动行程校验步骤如下步骤如下：：定位器将自动开始行程校验校验完成后必须将定位器投入校验完成后必须将定位器投入““In Service”模式模式。
三、 反馈信号设置1\ 功能激活注意：选择”SEND” 发送后才能完成阀位反馈功能激活。
2\反馈信号正反作用设置：在下面这个菜单的第3项Transmitter of Output 里，可以选择阀门在关闭状态或全开状态下反馈信号为4m A.四、调试按钮：在manual setup 菜单下功能激活：1\功能激活选择send 发送完成接线盒自行程校检按钮设置。
2\按压调试按钮3-10秒钟秒钟，，阀门将自动进行行程校验阀门将自动进行行程校验。
五、 灵敏度灵敏度的的调整如发现阀门有震荡，或阀门动作过慢。
可通过Tuning Set(简单理解为灵敏度)的调整进行改善。
点击send 发送。
有 C D E F G H I J K L M 可选，C 阀门反应最慢，M 阀门反应最快，反应越快越容易引起震荡。
六、 Instrument Mode 的设置设置：：在进行定位器校验在进行定位器校验、、参数调整时参数调整时，，一般需要将Instrument Mode 置于Out Of Service （或者Not In Service ）状态状态，，校验校验、、调整完成后必须投入In Service!。
FISHER（HART协议）定位器调试操作说明书一、1、定位器接线：（4—20mA信号、475手操器HART协议信号）接LOOP（+、‐）端子，如下图所示：2、定位器调试前必须查看磁条装配位置、是否碰到定位器，哈弗指针是否对准行程牌。
如下图所示：二、定位器修改位号和快速校验步骤：下图手操器界面说明：Power：电源Backlight：灯光Page up、Page down：上下翻页键Delete：下一级菜单键Back Space：返回键Fn+Backlight：手操器重启组合键1、2．。
9：为按钮键Tab：制表符1、按电源键打开475手操器，按Enter键点击HART图标后将进入下一步，如下图所示：2、按下键选择Online(使手操器处于在线模式)图标后按右键进入下一步，如下图所示：3、按下键选择Configure(配置)图标后按右键进入下一步，如下图所示：4、按下键选择Manual Setup(手动设置、相当于参数设置)图标后按右键进入下一步，如下图所示：5、按下键选择lnstrument（设备）图标后按右键进入下一步，如下图所示：（这一步是更改位号）6、按下键选择ldentification（识别）图标后按右键进入下一步，如下图所示：7、根据指示单位号进行修改，修改完成后按ENTER键，如下图所示：8、修改完HART Tag（位号）后，HART Tag（位号）图标前会出现*型标记，这时按SEND 键进行发送保存位号，如下图所示：9、修改完位号后，按左键返回到Manual Setup(手动设置、相当于参数设置)图标下，然后按下键到Calibration（校验）图标下后按右键进入下一步，如下图所示：（这一步开始快速整定定位器）10、选择Travel Calibration（行程校验）图标后按右键进入下一步，如下图所示：11、按下键选择Auto Calibration（自动校验）图标后按右键进入下一步，如下图所示：12、更改定位器模式（In Service（投用模式）、Out of Service（非投用模式）），按下键选择Out of Service（非投用模式），然后按ENTER键，进入下一步，如下图所示：定位器整定过程中，模式必须更改为Out of Service（非投用模式）手操器上显示的这句话意思：（警告：当模式更改为Out of Service（非投用模式）时，定位器的输出将不受输入信号控制）13、选择Continue（继续）图标后按ENTER键进入下一步，如下图所示：手操器上显示的这句话意思：（警告：设备的输出在校验过程中将发生改变）14、定位器开始整定（寻找阀门行程最高点、最低点、中间点、定位器开始模块运算和优化）如下图所示：15、自动校验完成后按OK键，然后把定位器模式改回In Service（投用模式），如下图所示：整定完成后必须把模式更改回In Service（投用模式），不然中控给定输入信号后，阀门将不动作。
FISHER DVC2000 智能定位器参数设置方法一，接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二，参数设置：1.先拆下外壳如图2，再按照图1进行接线，接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语种。
之后，按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法：按向下键找到“详细设置”选项，再按右键确认进入如果阀体的执行机构是：气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以自动搜索走完整个行程0％、100％、50％。
完成后按右键确认。
注：搜索途中不可退出，按任何键都不起作用，必须等走完整个行程才可以。
4.整定设置增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。
选择合适的，一般设置为“L”，以阀门不振荡为准。
操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整定，接着等待，完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认，LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值（增益代码）修改，至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。
调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。
1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。
注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。
⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。
⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。
⑷将输入信号与定位器相连，首先输入中间值。
比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。
注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。
⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是，重新调整喷嘴和挡板，直到零位达到。
为行程调整做好准备。
2．行程调整⑴解除负荷，将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置（正作用象限或反作用象限）给定位器供气，执行机构应运动到其行程的中间值。
FISHER-3582I定位器调整三部曲：准备工作（不作为考试内容）：1、气动头杆与阀杆通过连轴块正确连接；2、凸轮右面箭头向下；3、喷嘴压板工作位置在副作用区。
一、定位器安装： 1、定位器进气口连接空气过滤减压阀；2、用减压阀控制调节气压使阀位在0%-100%位置拉动1次次，找出阀位50%位置； 3、用减压阀控制调节气压使阀位定在50%位置；4、安装定位器：使定位器旋转轴臂在50%位置，行程销靠近图示位置，使行程销垂直，旋转轴臂与连接臂水平：5、锁紧行程销与连接臂螺母。
大唐竞赛用阀门行程为20mm，行业为16mm。
二、平衡盘调整平衡： 1、调整螺母命名：2、配管完毕后，用信号发生器送12mA信号。
3、调整“量程螺母”使“挡板组件”分别在如下三个位置调节相应的螺母，使阀位调整在50%位置。
A：在平衡盘中间（“0”）位置：调节“中间平衡螺母”B：在平衡盘副作用（“10”）位置：调节“副作用平衡螺母”C：在平衡盘正作用（“10”）位置：调节“正作用平衡螺母”4、反复几次就很容易使平衡盘平衡，以后这三个调整螺母不要再动。
三、零位与量程整定：1、根据气动头是压开还是压关调整“压板组件”在正作用区或副作用区2、送4mA信号，这时候阀位会关到0%，如未关到0位，调节零位螺母。
送4.4mA信号，调整“零位螺母”，使信号压力表指针向减小方向微动；3、送20mA信号，这时候阀位会开到100%，如未开到100%位，调节量程螺母。
送19.6mA 信号，调整“量程螺母”，使信号压力表指针向增大方向微动；4、反复2、3步骤，直到零位和量程满足要求。
Fisher定位器使用说明书二、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上，进入菜单选择 Setup(设置)→Basic setup（基本设置）→Autosetup（自动设置）→Setup wizard（设置向导）2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for promptsto please out of service.仪表模式是在线状态，继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode isout of service.当仪表在离线状态时，仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。
应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌，有此执行机构型号，选择相应型号，如667，1035，1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌，有此执行机构尺寸，选择相应尺寸，如30，34，40，45，50，46，60，70，100等。
