目录请先阅读-------------------------------------------------2IP网络寻呼话筒产品说明----------------------------------4IP网络对讲终端及对讲控制面板产品说---------------------13声明----------------------------------------------------27请先阅读安全预防措施·在安装或使用之前请务必仔细阅读安全操作指示。
·请遵守警告以及有关安全提示。
·请在阅读完毕后, 将本手册置于取用方便之处, 以备日后参考之用。
·避免被水沾湿请勿将机器暴露于雨天或可能被水或其它液体沾污的环境, 否则可能导致火灾或触电。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
·请勿使用指定外的电源电压使用机器所标识的电压使用机器。
使用高于所标识的电压时, 可能会导致火灾或触电。
·请勿刮伤电源线请勿刮伤电源线, 也请勿切割、纽绞电源线。
同时避免电源线靠近发热体, 绝对不要在电源线上放置重物, 包括机器本身, 否则能可能引发火灾或是触电。
·一旦发生异常在使用中, 发现以下异常现象立即切断电源, 请与SPON经销商联系。
如继续使用, 将有可能引发火灾或是造成触电。
·机器冒烟、或是发出怪味时。
·机器内部被水或异物侵入时。
·机器摔落, 或机器外壳破损。
·电源线受损时( 线芯外露或断线等) 。
·故障时(如不能联网、没有声音等)。
·请勿打开机器内部或改造机器。
·请勿让异物侵入机器内部请勿让金属类物品或易燃性物体等异物, 插入机器的通风口等地方或丢入机器内部, 否则将有可能引发火灾或是造成触电。
·打雷时请勿触摸为避免触电, 雷电时请勿触摸机器、插头等。

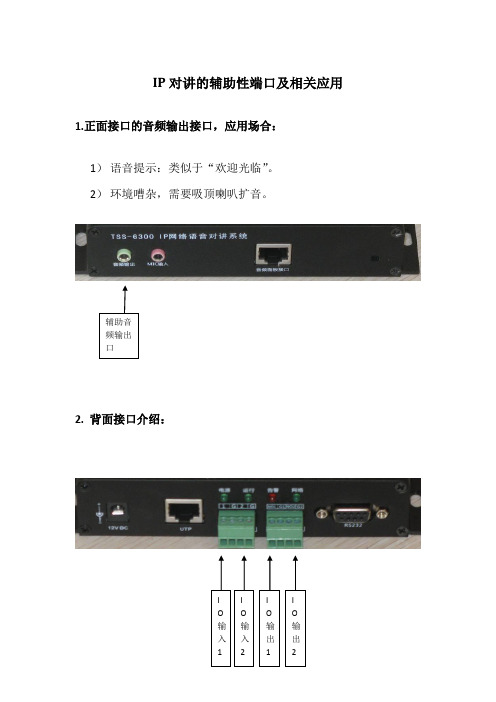

IP 对讲的辅助性端口及相关应用
1.正面接口的音频输出接口，应用场合： 1） 语音提示：类似于“欢迎光临”。
2） 环境嘈杂，需要吸顶喇叭扩音。
2. 背面接口介绍：
IO输入1：欢迎语音提示的接入接口，一般连接幕帘探测器（探测器，用于探测是否有人经过营业门口）。
IO输入2：一般连接紧急按钮，可以在营业内厅安装紧急按钮，当营业员按下紧急按钮的时候可以在IO输出1输出报警信号，而且可以向远程的状态中心报警。
IO输出1：本地报警接口，一般用于连接本地的声光报警器。
3种情况下可以触发：A、面板防拆报警，B、IO输入2的紧急按钮报警，C、中心通过IO远程控制IO输出1 报警。
IO输出2：可以用来屏蔽吸顶喇叭的语音（用于欢迎语音功能），具体参见本文第4部分的接线图介绍；在特殊版本中用来输出对讲开始的触发信号（用于硬件触发视频联动），南京项目中用到过。
3. 远程控制IO输出：
可以在呼叫中心软件中，右击，可以控制IO输出1和2的开闭。
4. 欢迎语音提示：
1）处理方法：配置中心中勾选输出语音到吸顶喇叭。
作用：欢迎提示的时候，吸顶喇叭提示，面板安静（屏蔽了面板的欢迎提示音）。
2）处理方法：音频输出的线绕过IO输出2。
实际只有左声道绕一下端子。
作用：对讲的时候，吸顶喇叭安静，面板对讲（屏蔽了吸顶喇叭的对讲声音）。
面板和吸顶喇叭发音表格
音频面板接口
音频输出。
硬件详细要求：1、终端发起呼叫时，若中心终端未接听时，终端不能通过二次操作按键来终止通话（e.g.银行某人被抢劫时按下求助键,防止匪徒二次操作此按键终止求助信号）。
2、报警触发需改为常开，即两线路瞬间触碰的情况下就应该发出提示音（e.g.红外检测某人走过就直接发起提示，而非需要该人站立才能识别发起提示）。
3、喇叭音量的调整，可以驱动8欧姆3瓦，以现有的样品音量作为参照。
4、终端触发按键时，除向中心终端发起呼叫外还需同步输出一组信号至报警端或其他。
5、PC上的服务器（控制软件），操作常开/常闭，终端需相应作出转发。
6、白天/夜晚音量大小的定义，并且在使用0级时，为静音状态。
7、终端与中心终端通话时，红外探头检测功能不上报信息（不应该播放欢迎词或其他）。
8、各开关量1、2、按钮的对应关系可设置；9、终端按键直接固定在PCB板上，无需飞线。
10、增加一组音频输出，主要用于给后端设备提供录音信号。
11、当计算机不注册服务器时，按钮上LED灯为慢闪状态；注册服务器后变成常亮状态。
12、声音文件上传限制需放大.（取消上传大小限制）13、报警信号的输出，需区分本地及远端，即1对1的继电器输出，而非1对2这样输出。
14、IP地址播报音频需要内存在1Mb。
15、预警或欢迎词跟语音通话的音源应该区分开。
16、除本地的输出按键外，还需增加另外一个单纯本地按键报警输出（可同用于任意一组继电器）17、网口的相应引脚需要加焊；18、新增的功放，应该同时驱动喇叭；19、按恢复出厂设置的，IP:192.168.1.153;255.255.255.0;192.168.1.120、金属按钮附近1厘米范围内，不可以布影响安装的元件，比如：电解电容。
目录目 录 (1)声 明 (2)前 言 (3)一、硬件安装说明 (4)1.1 IP对讲的系统结构图 (4)1.2 IP对讲主机 (4)1.3 IP对讲终端 (5)1.4 寻呼话筒 (5)1.5对讲主机接口说明 (6)1.6 硬件连线安装示意图 (7)1.7 安装注意事项 (9)二、软件操作说明 (10)2.1终端设备远程工具 (10)1.搜索设备 (10)2.修改IP (11)2.2网络语音对讲配置中心（配置网点的对讲主机） (12)2.3网络语音对讲配置中心（配置中心的对讲主机） (15)2.4通过客户端软件呼叫网点 (18)三、常见问题 (22)本手册是针对IP对讲系统产品的使用、设置和维护而编写的，请相关人员详细了解本手册内容，以确保系统的正确安装和使用，请注意：即便软件的设计或硬件的兼容性没有问题，但系统的不正确设置，也将可能导致系统的性能下降或无法正常工作。
现特做出以下声明：1.未经浩云安防科技工程有限公司书面许可，本手册任何部分的内容不得被复制或抄袭用于任何商业目的；2.我们将根据用户使用的切实需求，对产品和软件进行必要的改进和升级，因此，本手册若有任何修改恕不另行通知，敬请谅解；3.因硬件升级或软件版本升级而造成的与本手册不符，均以实际产品为准；4.产品的发行和销售由原始购买者在许可协议条款下使用；5.未经本公司允许，任何单位和个人不得将浩云安防科技工程有限公司软件产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；6.浩云安防科技工程有限公司对本手册中所涉及的全部内容拥有最终解释权；版权所有，保留所有权利感谢您选用浩云公司产品。
本手册将向您介绍IP网络语音对讲系统使用，为使您的系统发挥最佳表现或在遇到问题时顺利解决，请仔细阅读本手册。
我们将根据用户使用的切实需求，对产品和软件进行必要的改进和升级，因此，在本手册中表述的部分内容将可能有所变化，敬请谅解。
一、硬件安装说明1.1 IP对讲的系统结构图以上的结构图中，都只设置了一个呼叫中心的坐席，如果客户需要配置多个中心座席，则可以混合选择管理服务器（或者中心呼叫软件）和寻呼话筒。
IP网络对讲系统快速使用说明书1.概述IP 网络对讲系统由管理中心软件、寻呼话筒、对讲终端组成，采用TCP/IP协议进行通讯，能实现音视频对讲，广播等功能，广泛应用于学校、医院、政府机关等部通信。
●管理控制软件：安装在PC服务器上负责对讲系统的信令处理、呼叫控制、管理等，是整个系统的管理控制中枢。
●可视寻呼话筒：全功能对讲主机，配置7/10寸不同尺寸的触摸显示屏，除具备音视频对讲、广播喊话、监听、监视等功能外，还具备部分管理功能。
●对讲终端：一般具备呼叫、报警等功能按键，能向指定的寻呼话筒或管理中心进行一键求助、咨询，实现（可视）对讲。
美一对讲终端具有多种规格,大体可以分为三类：✓A型：置摄像头，支持视频图像。
✓B型：无置摄像头，只具备基本的语音对讲功能。
✓C型：带拔号键盘终端，支持PTT，仅支持语音对讲。
注:本说明书只是简单说明组建整个系统的步骤，具体详细的操作可看随机附赠光盘中《IP网络对讲系统说明手册》。
2.安装说明2.1.准备工作a)准备标准TCP/IP网络环境，规划好IP地址。
b)PC服务器一台，用来安装管理控制中心软件。
c)准备符合568B标准的网络跳线若干。
2.2.设备安装2.2.1.话筒安装目前可提供7寸、10寸两种规格的可视对讲话筒。
●7寸可视对讲话筒按图1所示连接好话筒主机，可以参照根据图3进行联网操作。
图1注：根据需要可以按照主机上的接口说明进行相应的扩展连接。
10寸可视对讲话筒按图2所示连接好话筒主机，可以参照根据图3进行联网操作。
图2注：根据需要可以按照主机上的接口说明进行相应的扩展连接。
2.2.2.终端安装对讲终端比较简单，接上12V电源适配器，将网络接入网络交换机即可完成安装。
C型终端如要支持PTT功能，需要配套安装无线对讲网关。
2.2.3.管理软件安装安装环境：WIN7/WIN8/WIN2003/XP。
打开随机光盘，选择符合你设备版本的文件夹，在文件夹里解压名称为“数字IP网络对讲广播系统.rar”的文件，安装解压文件中的“数字IP网络对讲广播系统应用程序.exe”，根据系统提示完成管理软件的安装。
目录请先阅读-------------------------------------------------2IP网络寻呼话筒产品说明----------------------------------4 IP网络对讲终端及对讲控制面板产品说---------------------13声明----------------------------------------------------27 © Copyright SPON 2009 1请先阅读安全预防措施·在安装或使用之前请务必仔细阅读安全操作指示。
·请遵守警告以及有关安全提示。
·请在阅读完毕后，将本手册置于取用方便之处，以备日后参考之用。
·避免被水沾湿请勿将机器暴露于雨天或可能被水或其它液体沾污的环境，否则可能导致火灾或触电。
·请勿使用指定外的电源电压使用机器所标识的电压使用机器。
使用高于所标识的电压时，可能会导致火灾或触电。
·请勿刮伤电源线请勿刮伤电源线，也请勿切割、纽绞电源线。
同时避免电源线靠近发热体，绝对不要在电源线上放置重物，包括机器本身，否则能可能引发火灾或是触电。
·一旦发生异常在使用中，发现以下异常现象立即切断电源，请与SPON经销商联系。
如继续使用，将有可能引发火灾或是造成触电。
·机器冒烟、或是发出怪味时。
·机器内部被水或异物侵入时。
·机器摔落，或机器外壳破损。
·电源线受损时（线芯外露或断线等）。
·故障时(如不能联网、没有声音等)。
·请勿打开机器内部或改造机器。
·请勿让异物侵入机器内部2 © Copyright SPON 2009请勿让金属类物品或易燃性物体等异物，插入机器的通风口等地方或丢入机器内部，否则将有可能引发火灾或是造成触电。
·打雷时请勿触摸为避免触电，雷电时请勿触摸机器、插头等。
楼宇门禁对讲IP话机IS720用户手册广州亿景通信技术有限公司版权和免责声明版权版权© 亿景通信技术有限公司2014。
保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容，并不得以任何形式传播。
按照法律规定,复制包括翻译成其它语言或转换成其它格式。
当本文档在网络媒体传播时，亿景通信技术有限公司允许进行私人用途的下载或打印。
文档的任何部分都不允许进行修改或用于商业用途。
对任何非法修改或转换文档而引起的伤害和损失，亿景通信技术有限公司将不承担任何责任声明关于本指南的信息，如有修改，恕不另行通知。
本手册尽量提供最准确的的陈述、信息和建议，对构成的任何明示或暗示不进行担保。
用户对产品的应用应负全部责任。
亿景通信技术有限公司对本手册不作任何保证，包括但不限于隐含的适销性和特定目的的担保。
对由于错误使用本手册造成的间接或附带的任何损失，亿景通信技术有限公司不承担任何责任。
关于本手册感谢你选择IS720智能安防IP对讲机。
这款IP网络对讲机是为公共环境下的用户特别设计的，外形时尚，功能齐全。
本手册旨在帮助你快速使用IS720智能安防IP对讲机。
在使用前，请先阅读本手册中的包装清单和安全须知章节，并与系统管理员确认当前的网络环境是否满足配置话机的要求。
如果你是第一次使用IS720智能安防IP对讲机, 我们建议你先阅读快速安装指南和产品技术手册。
文档可以从以下路径下载：/。
目录版权和免责声明 (2)1.入门 (4)1.1概述 (4)1.2 产品特性 (4)1.3 技术信息 (4)2.话机安装 (6)2.1 内嵌 (8)2.2 设备安装 (10)3.IP对讲机配置 (11)3.1 远程WEB管理界面 (12)3.2 话机状态 (12)3.3 网络 (14)3.3.1 LAN网口配置 (14)3.3.2 PC网口配置 (15)3.3.3 VLAN配置 (15)3.4 账号及服务器配置 (17)3.5 开关量信号输出 (20)3.6 铃声 (21)3.7 音量设置 (21)3.8 功能 (22)3.9 代答功能 (22)3.10声音调节 (24)3.11 话机维护 (27)3.11.1 HTTP升级 (27)3.11.2 FTP升级 (28)3.11.3 TFTP升级 (28)3.11.4 恢复出厂配置 (29)3.11.5 重启 (29)3.11.6 调试级别 (29)3.11.7 自动升级 (30)4 应用环境简略图示 (32)4.1 门禁系统应用 (33)4.2 消防系统应用 (33)1.入门1.1概述亿景楼宇门禁对讲IP话机IS720是专门针对行业用户需求设计的一款室内型门禁VOIP话机。
泉盛ip-c52对讲机操作说明对讲机是一种很方便的移动通讯设备，而且它不需要网络就能与对方正常通话，使用过程中不会产生话费，现在一些酒店，商场以及其他人员稳定并需要经常进行通话的地方都会配备对讲机，现的对讲机以数字对讲机为主，它的面板上有多个按键，这些按键有不同的功能。
对讲机上的按键有频道选择器、指示灯、拨号键、确认菜单键、显示屏，有的还有P1、P2、P3键，它的侧面还有上下翻动键，挂机键和电池按钮以及侧键1和侧健2、最上面还有一个固定的天线，它是对讲机用来接收和发射信号的地方，如果天线不能正常工作，对讲机也就无法正常使用，不能进行正常的通话。
对讲机在拿到手里以后要首先了解它的这些按键，并知道它按键的相应功能，然后才能正确使用对讲机。
在使用对讲机的时候，首先要把它的开关以及声音按钮打开，把对讲机的声音声调调到一个比较合适的位置，对接好频率，只有两个对讲机处于同一频率上才可以进行通话，等频率调好以后就能正常使用。
开始使用对讲机的时候，要长按左侧的喊话按钮，这样红色的信号灯就会亮起来，灯信号灯亮起来以后再说话，看对方是否能够听到，而且对着对讲机说话的时候距离不能太近，不然会产生很大的噪音，会影响自己的音质，对方也会感觉听不请，但距离对讲机太远也会影响声音的传输，所以一定要调整自己与对讲机之间的距离，在距离对讲机十五到二十厘米的地方讲话，音质最清晰。
使用对讲机说话完成以后，要及时把左侧的说话按钮松开，只有这样才能听到对方的回答，如果不把这个按钮松开，会一直处于说话状态，对方说话自己根本无法听到，就不能保证对讲机正常使用，不能保证通话的顺利进行。
如果使用对讲机的环境比较特殊，噪音比较大，这时可以戴上耳机，也可以使用延长说话器，在它电池亏电以后要及时充电，充电保证深充深放，让电也电量充足，只有这样才能保证对讲机的正常使用。
美一IP网络对讲系统说明手册目录一、简介 (1)1.1 系统概述 (1)1.2 系统特点 (1)1.3 系统组成 (1)二、系统安装连接 (3)2.1 系统组建步骤 (3)三、硬件说明 (4)3.1 一体式对讲终端 (4)3.2 分体式对讲终端 (7)3.2.1分体式主控机 (7)3.2.2 分体式面板 (8)3.3 寻呼话筒 (11)四、软件说明 (17)4.1 简介 (17)4.2 软件安装 (18)4.3服务器中心管理软件操作说明 (18)4.3.1 软件登入 (18)4.3.2 系统设置 (19)4.3.3 记录查询 (24)4.3.4 视频 (25)4.3.5 软件升级 (26)4.3.6 电子地图 (27)4.3.7终端列表 (28)4.3.8功能菜单栏 (28)4.3.9终端管理 (30)4.3.10 终端基本设置 (32)五、常见问题 (37)一、简介1.1 系统概述IP网络对讲系统是环宇通公司的新一代网络音视频对讲产品，它采用TCP/IP网络技术，使得音视频在局域网和广域网上可以双向传输。
相比传统的对讲系统，在稳定性、语音效果、回音、啸叫、杂音等问题上都得到了很好的解决，而且可以传输视频，进行监视监听。
该系统结构简单，组建方便，只需接入计算机网路即可构成强大的数字化通讯系统，可实现计算机网络、视频监控、报警系统等多网合一。
系统广泛应用于银行ATM救助、平安城市、平安校园，监狱系统、医疗系统、电梯求助、高速公路求助等方面。
1.2 系统特点1、采用数字音视频处理技术，具有回音抵消功能，实现全双工通话、可视通话、分区广播。
2、回音消除技术，避免双向通话时声音再次进入话筒从而引起的音质差、啸叫等现象，实现高质量的语音通话。
3、智能带宽检测技术，可根据使用环境检测网络带宽来决定是否关闭视频传输功能，单独作为双向语音对讲系统。
4、免受外界电磁波干扰，画面清晰、音质流畅、占用带宽小、网络延迟小。
