IP网络可视对讲系统说明书

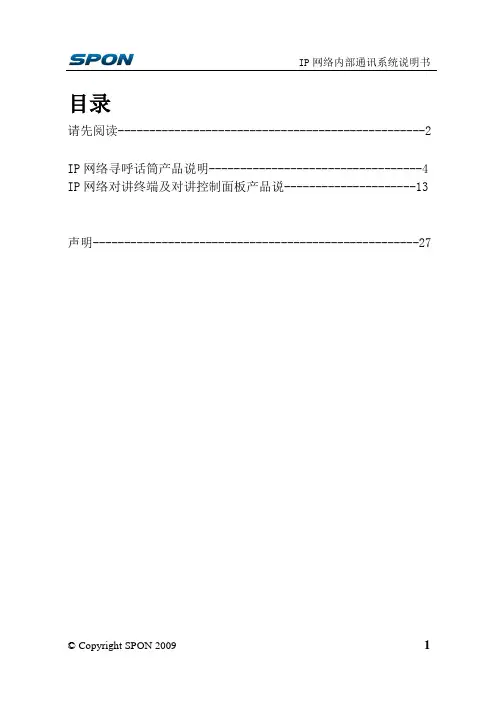

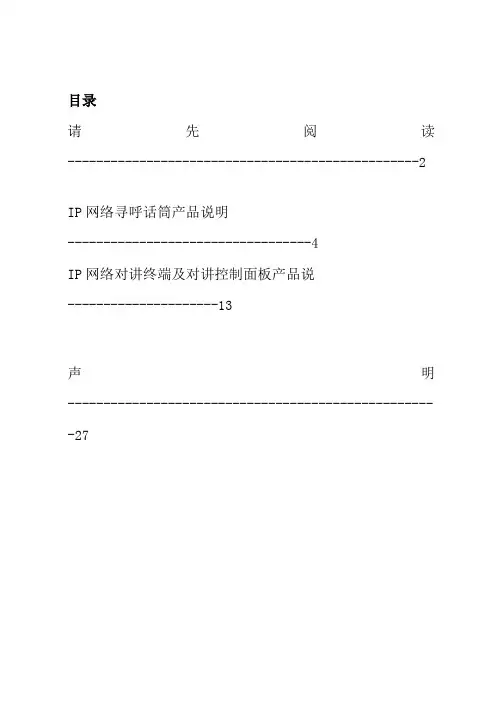

目录请先阅读-------------------------------------------------2IP网络寻呼话筒产品说明----------------------------------4IP网络对讲终端及对讲控制面板产品说---------------------13声明----------------------------------------------------27请先阅读安全预防措施·在安装或使用之前请务必仔细阅读安全操作指示。

·请遵守警告以及有关安全提示。

·请在阅读完毕后, 将本手册置于取用方便之处, 以备日后参考之用。

·避免被水沾湿请勿将机器暴露于雨天或可能被水或其它液体沾污的环境, 否则可能导致火灾或触电。

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

·请勿使用指定外的电源电压使用机器所标识的电压使用机器。

使用高于所标识的电压时, 可能会导致火灾或触电。

·请勿刮伤电源线请勿刮伤电源线, 也请勿切割、纽绞电源线。

同时避免电源线靠近发热体, 绝对不要在电源线上放置重物, 包括机器本身, 否则能可能引发火灾或是触电。

·一旦发生异常在使用中, 发现以下异常现象立即切断电源, 请与SPON经销商联系。

如继续使用, 将有可能引发火灾或是造成触电。

·机器冒烟、或是发出怪味时。

·机器内部被水或异物侵入时。

·机器摔落, 或机器外壳破损。

·电源线受损时( 线芯外露或断线等) 。

·故障时(如不能联网、没有声音等)。

·请勿打开机器内部或改造机器。

·请勿让异物侵入机器内部请勿让金属类物品或易燃性物体等异物, 插入机器的通风口等地方或丢入机器内部, 否则将有可能引发火灾或是造成触电。

·打雷时请勿触摸为避免触电, 雷电时请勿触摸机器、插头等。

I C U探视对讲系统（I P网络）系统说明及配置方案一、系统概述来邦ICU探视对讲系统专用于医院ICU重症病房或传染病房，用于家属探视时，可一键呼叫护士站主机，通过医护工作人员快速转接到ICU病房，实现家属与病人之播放和永久存储。

采用协议传输视频、音频和多种RJ45标准网线，插入路由器LAN端(或交换机)RVV线；到卫生间按钮为两芯RVV·互呼叫、双向可视对讲。

对讲方式有手持、免提。

·呼叫转接：护士站主机可接听探访分机的呼叫并转接至相应的病床分机进行可视对讲。

·监听监视：护士站主机可监听监视通话中的病人、家属。

·时间设定：可设定分机的通话时间（10分钟、30分钟、60分钟可选）。

·通话计时：可显示探访分机与病床分机的通话时间，方便护士查看。

·切断通话：可根据病人通话情况进行切断与强行切断。

·查看病床：可查看病床病人，以监视病人病情。

·病区门开锁：可控制病区门锁开闭，并能与探访人可视对讲，实现门禁管理。

·大屏显示：探视区可接入大屏探访液晶显示屏，实现大屏同步查看病人通话视频画面。

求助呼叫：···1892年9月28日正式成立。

的基督教是当今全部疑难重症诊疗的国家级中心。

该医院的重症医学科（ICU）作为四川省的重点学科，现对外开放床位132张，共分4个重症病区。

为便于维护和管理病区的探视秩序与制度，同时方便患者与家属之间的探视，医院一期工程中的3个重症病区以招投标的方式选用了来邦医院ICU探视对讲系统（IP网络）。

项目设计中，每个病区配置一套ICU可视对讲系统。

具体点位需求如下：第一个重症病区，设有1个护士站、20张病床、4个家属探视点；第二个重症病区，设有1个护士站、14张病床、4个家属探视点；第三个重症病区，设有1个护士站、9张病床、1个家属探视点。

项目应用中，每个病区的护士站安装1台护士站主机ICU-J10A，每个家属探视点安装1台可视探访分机ICU-H10A，每张病床安装1欢迎共阅。

IP Video Doorbell SystemTechnical Paper Ver:1.0IP可视对讲系统技术白皮书设计与规格如有更改，恕不另行通知。

本手册的解释权与所有版权全部保留。

-------LENET Technologies.目录目录 (3)第一章前言 (4)第二章系统介绍 (5)2.1 系统示意图 (5)2.2 系统特色 (5)2.3 功能特点 (7)2.4 关键技术剖析 (10)2.5 数字对讲产品的客户价值 (10)第三章产品介绍 (12)3.1 TCP/IP对讲系统门口机 (12)3.2 TCP/IP对讲系统室内机 (13)3.3典型配置 (13)第四章系统对比 (15)4.1 TCP/IP对讲系统与传统总线制楼宇对讲系统对比 (15)第五章网络架构常识 (16)5.1 概述 (16)5.2 方案设计 (16)5.3 布线产品总体性能要求 (17)5.4 主要设备性能指标 (18)第一章前言随着国民经济的发展，人民生活水平日益提高，一些小区纷纷使用现代通信技术和自动控制技术为小区的服务与管理者提供高效方便的管理、服务手段，为家庭提供安全舒适的居住环境。

同时国家建设部也制定了智能小区的三个级别：基本型标准中包括家庭防盗、防火、防煤气泄漏、紧急求助等安防系统、三表抄送系统、小区管理监控中心等系统。

普及型标准则增加了闭路电视监控系统、电子巡更系统、消防联动系统、停车场管理系统、家居自动化系统、综合信息管理系统等。

高级标准中则在普及型标准的基础上增加了综合通信网络系统、家庭通信网络接口等系统，以满足信息化社会的需求。

智能小区是在智能化大楼的基本含义中扩展和延伸出来的，它通过对小区建筑群四个基本要素（结构、系统、服务、管理以及它们之间的内在关联）的优化考虑，提供一个投资合理，又拥有高效率、舒适、温馨、便利以及安全的居住环境。

为适应国家加快住宅建设发展的形势，增强小区住宅建设的科技含量，LENET通过广泛、深入得考察论证，结合国内外智能住宅现状和发展趋势，集成国内外先进的监测，控制和布线产品设备，推出适合我国国情的住宅小区智能化管理系统。

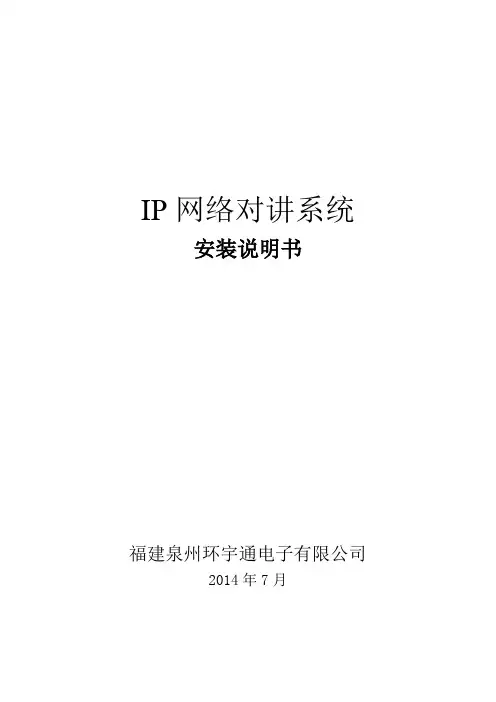

IP网络对讲系统安装说明书福建泉州环宇通电子有限公司2014年7月一、概述系统由管理中心软件、寻呼话筒、对讲终端组成，采用TCP/IP协议进行通讯，三者之间用网络连接起来。

服务器管理软件：即服务器，负责整个系统的运行通讯、设备信息的设置存储。

因整个系统中的对讲设备是通过服务器软件进行通讯的，所以管理中心软件必须一直开着寻呼话筒：即对讲主机，正常放在主控中心，可对对讲终端进行对讲、广播喊话、监听、监视等功能对讲终端：即对讲分机，放在需要求助或对讲的场所，具有免提功能；只要按呼叫键，就可向主控中心求助、咨询，实现（可视）对讲。

注：本说明书只是简单说明下组建整个系统的步骤，具体详细介绍可看《美一网络IP对讲说明手册》二、系统拓扑图三、安装调试1、安装/设置管理中心软件：（1）安装管理中心软件：将管理中心安装在目标电脑上，支持windowsServers2003、XP、Win7，Win8操作系统，安装过程中有提示安装.net2.0和Visual2005 C++ Redistributable Package2个插件，要全部安装。

如果忘记安装，安装包可以在程序的安装目录下的tools文件夹（软件名称DotNetFx和vcredist_x86）下找到。

（2）登入系统：默认用户名为admin，密码为123456，退出密码也是123456;（3）设置服务器IP地址：进入系统后，点击系统右上角的“系统”菜单，进入“系统设置”进行服务器IP设置，“服务器IP”输入框填入本机电脑的IP地址，“域”暂时没用到，默认就行。

电脑的IP地址要是固定的IP地址，不要动态获取。

设置完重启管理中心软件。

（4）增加设备：点击“列表”模式，上方工具栏会显示增加、删除按钮。

先选择左边树形菜单的“所有终端”分组，然后点击工具栏的“增加终端”按钮，进入窗口后，选择好要增加的类型，输入“终端ID”（ID号为8位数字，寻呼话筒以2开头，对讲终端以1开头），输入“终端名称”，点“确定”保存。

IP楼宇可视对讲系统方案IP楼宇可视对讲系统是一种集网络通信、视频监控和语音对讲为一体的新一代智能化楼宇对讲系统。

它通过安装在室内和室外的高清摄像头和对讲终端设备，实现了楼宇内部的实时视频监控和双向语音通信。

本文旨在提出一种IP楼宇可视对讲系统的方案。

首先，IP楼宇可视对讲系统的核心组成部分是IP摄像头和对讲终端设备。

IP摄像头用于实时监控楼宇内的各个角落，可以清晰地传输视频信号到监控室或者用户手机上。

对讲终端设备则用于实现双向语音通信，用户可以通过对讲终端设备与监控中心或者其他用户进行通话。

其次，IP楼宇可视对讲系统需要搭建一个结构完善的网络环境。

该系统需要使用到局域网或者互联网来进行设备之间的通信。

在楼宇内部，可以通过使用网线布设局域网来连接摄像头和对讲终端设备。

对于大规模的楼宇，可以考虑使用无线网络技术来实现设备的连接。

同时，为了保证系统的稳定性和安全性，可以使用虚拟专用网络（VPN）或者其他网络加密技术来进行数据传输的加密。

第三，IP楼宇可视对讲系统需要一个中心化的管理平台。

该平台可以提供实时监控、远程管理和配置等功能。

管理员可以通过该平台对摄像头和对讲终端设备进行远程监控和管理。

此外，中心化的管理平台还可以提供视频存储和查看功能，通过使用硬盘录像机（NVR）或者云存储技术，可以保存和回放之前的监控录像。

最后，IP楼宇可视对讲系统还可以与其他安全设备进行联动。

例如，当发生安全事件时，系统可以通过与门禁系统、报警系统等设备的联动，自动触发相应的应急措施。

例如，当监控摄像头探测到异常情况时，可以自动打开门禁系统的报警功能，控制门禁设备的开关。

综上所述，IP楼宇可视对讲系统是一种集网络通信、视频监控和语音对讲为一体的智能楼宇管理系统。

通过使用高清摄像头和对讲终端设备，实现了楼宇内部的实时视频监控和双向语音通信。

同时，搭建一个结构完善的网络环境，使用中心化的管理平台来进行设备的监控和管理。

此外，还可以与其他安全设备进行联动，实现更加全面的楼宇安全管理。

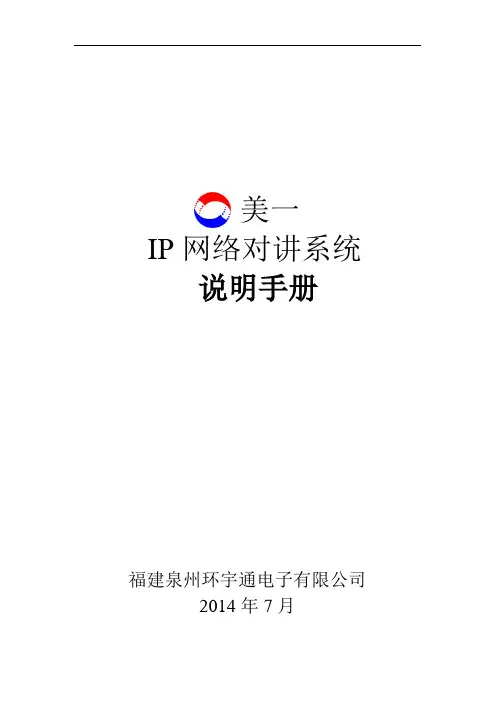

美一IP网络对讲系统说明手册福建泉州环宇通电子有限公司2014年7月目录一、简介 (2)1.1 系统概述 (2)1.2 系统特点 (2)1.3 系统组成 (2)1.4 系统功能介绍 (3)二、系统安装连接 (5)2.1 系统安装调试 (5)三、硬件说明 (6)3.1 一体式对讲终端 (6)3.2 纯音频对讲终端 (8)3.2 分体式对讲终端 (11)3.2.1 网络分体式主控机 (11)3.2.2 分体式面板（分体式对讲终端） (12)3.3 寻呼话筒 (16)四、软件说明 (22)4.1 简介 (22)4.2 软件安装 (22)4.3服务器中心管理软件操作说明 (23)4.3.1 软件登入 (23)4.3.2 系统设置 (24)4.3.3 记录查询 (28)4.3.4 视频 (30)4.3.5 软件升级 (31)4.3.7终端列表 (33)4.3.8功能菜单栏 (33)4.3.9设备管理 (35)4.3.10 终端基本设置 (37)五、常见问题 (41)一、简介1.1 系统概述IP网络对讲系统是环宇通公司的新一代网络音视频对讲产品，它采用TCP/IP网络通讯协议，使得音视频在局域网和广域网上可以双向传输。

相比传统的对讲系统，在稳定性、语音效果、回音、啸叫、杂音等问题上都得到了很好的解决，而且可以传输视频，进行监视监听。

该系统结构简单，组建方便，只需接入计算机网路即可构成强大的数字化通讯系统，可实现计算机网络、视频监控、报警系统等多网合一。

系统广泛应用于银行ATM救助、平安城市、平安校园，监狱系统、医疗系统、电梯求助、高速公路求助等方面。

1.2 系统特点1、采用数字音视频处理技术，具有回音抵消功能，实现全双工通话、可视通话、分区广播。

2、回音消除技术，避免双向通话时声音再次进入话筒从而引起的音质差、啸叫等现象，实现高质量的语音通话。

3、智能带宽检测技术，可根据使用环境检测网络带宽来决定是否关闭视频传输功能，单独作为双向语音对讲系统。

IP网络对讲系统快速使用说明书1.概述IP 网络对讲系统由管理中心软件、寻呼话筒、对讲终端组成，采用TCP/IP协议进行通讯，能实现音视频对讲，广播等功能，广泛应用于学校、医院、政府机关等部通信。

●管理控制软件：安装在PC服务器上负责对讲系统的信令处理、呼叫控制、管理等，是整个系统的管理控制中枢。

●可视寻呼话筒：全功能对讲主机，配置7/10寸不同尺寸的触摸显示屏，除具备音视频对讲、广播喊话、监听、监视等功能外，还具备部分管理功能。

●对讲终端：一般具备呼叫、报警等功能按键，能向指定的寻呼话筒或管理中心进行一键求助、咨询，实现（可视）对讲。

美一对讲终端具有多种规格,大体可以分为三类：✓A型：置摄像头，支持视频图像。

✓B型：无置摄像头，只具备基本的语音对讲功能。

✓C型：带拔号键盘终端，支持PTT，仅支持语音对讲。

注:本说明书只是简单说明组建整个系统的步骤，具体详细的操作可看随机附赠光盘中《IP网络对讲系统说明手册》。

2.安装说明2.1.准备工作a)准备标准TCP/IP网络环境，规划好IP地址。

b)PC服务器一台，用来安装管理控制中心软件。

c)准备符合568B标准的网络跳线若干。

2.2.设备安装2.2.1.话筒安装目前可提供7寸、10寸两种规格的可视对讲话筒。

●7寸可视对讲话筒按图1所示连接好话筒主机，可以参照根据图3进行联网操作。

图1注：根据需要可以按照主机上的接口说明进行相应的扩展连接。

10寸可视对讲话筒按图2所示连接好话筒主机，可以参照根据图3进行联网操作。

图2注：根据需要可以按照主机上的接口说明进行相应的扩展连接。

2.2.2.终端安装对讲终端比较简单，接上12V电源适配器，将网络接入网络交换机即可完成安装。

C型终端如要支持PTT功能，需要配套安装无线对讲网关。

2.2.3.管理软件安装安装环境：WIN7/WIN8/WIN2003/XP。

打开随机光盘，选择符合你设备版本的文件夹，在文件夹里解压名称为“数字IP网络对讲广播系统.rar”的文件，安装解压文件中的“数字IP网络对讲广播系统应用程序.exe”，根据系统提示完成管理软件的安装。

监狱监仓可视对讲系统（IP网络）（系统说明及配置方案）一、系统概述随着监狱信息化建设的不断开展及深入，通过先进信息技术的运用，实现监狱工作的数字化、智能化、集成化，已成为监狱信息化建设中的基本要求。

创建一套功能强大的“监狱监仓可视对讲系统”，可便于狱警人员即时了解监仓里的犯人关押情况及相关资讯，可有效控制和阻止突发事件（如∶监仓内有争执、越狱、自杀及其他紧急情况等）等。

利用监狱内现有网络来制定一套高效、可靠、稳定的“IP网络监狱监仓可视对讲系统”。

在监狱管理室设置管理对讲主机、多媒体控制盒、液晶屏控制盒、IP网络地址盒，领导办公室设置寻呼主机，监仓内设置监仓分机、门灯等，武警岗亭设置岗亭分机、无线接收器、无线报警按钮，监区户外活动区设置紧急求助箱、紧急求助柱。

可实现以下功能：1、监仓、户外报警对讲：监仓内的分机和户外求助箱/柱，可分别向管理室主机报警，并能双向可视对讲。

2、岗亭报警对讲：武警岗亭的分机可按突发事件类型向管理室主机报警，并能双向对讲；报警时，岗亭和管理室的液晶显示屏可同步显示突发事件内容，便于狱警人员查看。

3、无线呼叫：巡岗的武警人员遇及突发状况，可通过手持无线按钮向狱警管理室报警。

4、主机托管：分控管理室主机可相互托管各自监仓分机。

5、录音录像：可对通话内容进行录音录像保存，并能上传服务器查看。

6、双向可视对讲：所有管理室主机之间可相互呼叫、双向可视对讲。

7、循环监听、监视：管理主机可对管理的每一个监仓分机自动循环监听、监视。

8、开门提示：每个监仓分机可外接2对门磁，管理主机可显示每个监仓2扇门的开、关状态。

9、开锁功能：每个监仓分机可外接2把电控锁，管理主机可分别开闭每个监仓的2把电控锁，也可同时开闭全部监仓的电控锁。

10、遇忙转移：监仓分机呼叫主机，若主机正处于忙线状态，可将呼叫信息转移到指定的主机上。

11、喧哗报警：监仓分机附近有持续大声喧哗时，可向管理主机报警。

12、广播喊话：管理主机可对所有分机进行MP3文件广播或全区广播喊话。

数字社区可视对讲门口主机使用说明书V1.3型号：SNX-IPX-D11系列SNX-IPX-D12系列SNX-IPX-D17系列SNX-IPX-D18系列SNX-IPX-D19系列SNX-IPX-D28系列SNX-IPX-D29系列SNX-IPX-D33系列目录产品简介： (2)基本功能介绍： (2)基本功能操作说明： (4)工程设置操作说明： (5)安装注意事项： (7)技术参数： (8)故障排查： (8)安全注意事项： (8)谢谢您使用斯耐克森数字智慧社区楼宇对讲系统的产品，使用前请详细阅读本手册。

请妥善保管本手册，以备日后参考。

由于技术的不断更新，手册中可能会于实际操作有不符之处，其最终解释权归本公司所有。

产品简介：可视对讲门口主机产品采用嵌入式安装设计，可以安装在单元入口作为单元门口主机，也可以安装在小区入口作为围墙门主机使用。

通过使用键盘拨号可以呼叫小区住户可视对讲分机，或者呼叫小区保安分机及管理中心电脑平台。

在核实来访者身份后，业主或者小区管理人员可以远程控制打开连接在门口机上的电控锁或者磁力锁。

除此之外，门口主机还有多种开锁方式，比如：密码开锁，刷卡开锁等等。

这些开门方式的操作说明都显示在门口主机的显示屏上供用户参考。

基本功能介绍：1.访客可视对讲：1.1门口主机可输入业主房号呼叫业主的室内机，进行可视对讲。

2.求助功能：2.1门口机可呼叫保安亭或者物业中心进行求助和咨询。

3.门禁开锁功能：3.1门口机可密码开锁。

3.2IC卡刷卡开锁。

3.3访客呼叫业主室内机，室内可远程开锁，打开本地门禁电控锁。

3.4求助保安亭或者物业中心开锁。

4.视频监控功能：4.1业主可通过室内机来监控单元门的图像，并可拍照保存。

4.2保安亭和物业中心可通过远程监控，来查看当前门口机的监控情况。

5.呼叫电梯功能：5.1门口机开锁的同时，呼叫电梯到1层。

5.2住户用刷卡开锁，密码开锁等开锁方式开锁后，打开住户对应楼层的电梯权限。
