九年级物理电流和电路解题技巧及练习题( 含答案 ) 及分析一、电流和电路选择题1．如下图的电路中，若要使L1和 L2两只灯泡构成并联电路，开关的断开与闭合状况是（）A. S1、 S2断开， S3闭合C. S1、 S2、 S3都闭合B. S1、S3闭合， S2断开D. 、S2S3闭合， S1断开【答案】B【分析】【解答】解：要使两个电灯并联，就应使每个电灯并列接到电源的两极上，故S1、 S3闭合， S2断开， B 切合题意 .故答案为： B．【剖析】串连电路中电流只有一条路径；并联电路中电流有两条或多条路径，依据定义判断开关的闭合或断开 .2．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.3．如下图，两个小灯泡L1、 L2串连，闭合开关S， L1发光， L2不发光．发生这一现象的原由，不行能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实质功率很小【答案】 B【分析】【解答】解： A、若电源电压较低，若两个灯泡的规格不一样，R2 的电阻较小，由P=I2R，电流同样的状况下，其电功率会太小而不发光，只有L1发光， A 可能； B、两灯串联，若 L2发生断路，则 L1也不可以发光，所以 B 不行能；C、 L2发生短路，则 L2不可以工作， L1还能够发光， C 可能；D、若 L2的实质功率很小，则L2不发光， L1可能发光， D 可能．应选 B．【剖析】串连电路的特色：串连电路中，电流只有一条路径，各用电器相互影响，用电器不发光，可能是断路、短路或实质功率太小，依据实质状况剖析详细原由．4．妈妈买了一个便携式榨汁机，小明经过阅读说明书.他认识到为保障安全，该榨汁机设置了电源开关 S 和安全开关 S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁 .以下四张电路图中切合要求的是（）A. B. C. D.【答案】C【分析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串连的， C 切合题意。
初三物理电流和电路及其解题技巧及练习题(含答案)及解析一、电流和电路选择题1．如图所示的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻R x的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、开关S闭合时，R0短路，电压表测量电源电压；开关S断开时，两电阻串联，电压表测量R x两端的电压；根据串联电路总电压等于各分电压之和，求出R0两端的电压，根据I= 求出通过R0的电流，根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0，根据R x= 可求出R x电阻，故A不符合题意；B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、R x并联，电流表测干路电流，因R0的电压为电源电压，所以，通过R0的电流不变，根据并联电路的电流特点可求通过R x的电流，再根据并联电路的电压特点和欧姆定律即可求出R x阻值，故B不符合题意；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出R x阻值，可求出R x阻值，故C不符合题意．D、开关S闭合时，R x短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出R x的值，故D符合题意．故选D．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据欧姆定律求得R x电阻2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

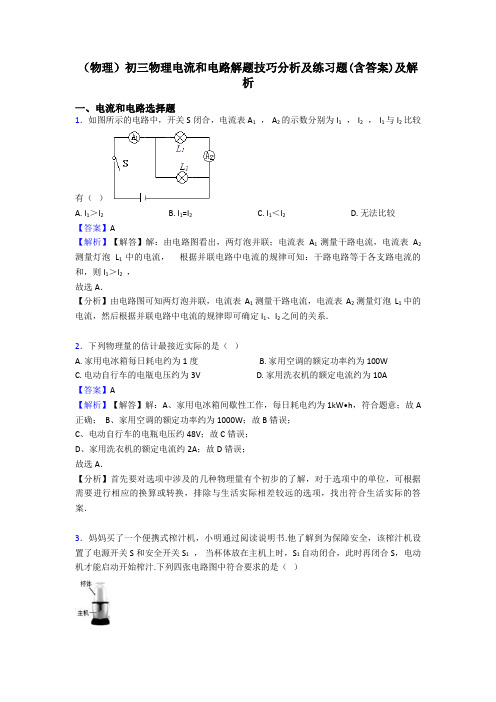

（物理）初三物理电流和电路解题技巧分析及练习题(含答案)及解析一、电流和电路选择题1．如图所示的电路中，开关S闭合，电流表A1， A2的示数分别为I1， I2， I1与I2比较有（）A. I1＞I2B. I1=I2C. I1＜I2D. 无法比较【答案】A【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则I1＞I2，故选A．【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，然后根据并联电路中电流的规律即可确定I1、I2之间的关系．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。
4．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。
（物理）九年级物理电流和电路解题技巧分析及练习题(含答案)及解析一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
初三物理电流和电路解题技巧及练习题( 含答案 ) 及分析一、电流和电路选择题1．如下图P 由中点向,电源电压不变。
开关S 闭合后 ,当滑片 P 置于中点时 ,小灯泡正常发光。
当滑片b 端滑动时 ,以下说法正确的选项是（灯泡的电阻不随温度变化）（）A. 电流表示数变小,小灯泡变亮C. 电路耗费的总功率不变B电.压表示数变大,小灯泡变暗D. 电压表与电流表示数的比值不变【答案】 D【分析】【解答】A、当滑片P 由中点向 a 端滑动时，滑动变阻器接入电路的电阻变小，依据公式I＝可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故 A 错误； B、变阻器接入电路的电阻变小，依据串连分压特色可得，灯泡两头电压变大，所以电压表示数变大，灯泡的实质功率变大，小灯泡变亮，故 B 错误； C、电源电压不变，电路中的电流变大，由公式P＝ UI 可知，电路耗费的总功率变大，故 C 错误； D、小灯泡变亮，说明温度高升，此时小灯泡的电阻变大，由公式R＝可知，电压表与电流表示数的比值变大，故 D 正确。
故答案为： D。
【剖析】在串连电路中，电流到处相等，电源两头电压等于各用电器两头电压之和。
欧姆定律公式：I=U/R。
电功率计算公式：P=UI。
2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺研究：⑴物质导电性；⑵电动机转向；⑶ 电磁感觉；⑷ 电阻与长度的关系．能够达成的实验个数有（）A.1个B. 个2C. 个3D. 个4【答案】 D【分析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可达成实验（1）；由干电池、导线和电动机可达成实验（2）；由导线、小灯泡和电动机可达成实验（3）；由干电池、导线、小灯泡和铅笔芯可达成实验（4）； D 切合题意 .故答案为： D.【剖析】选择不同的资料能够进行相应的实验，能够达成导体和绝缘体的差别，电阻影响要素的实验，能够研究电动机的转向和电磁感觉的特色.3．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不同规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不同规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律. 4．如下图的电路，要使两个小灯泡L1， L2串连，应（）A. 断开开关C. 断开开关S1S1， S2，闭合开关，闭合开关S2，S3S3B. 断开开关D. 断开开关S1，S3，闭合开关S2，闭合开关 S1，S2S3【答案】B【分析】【解答】解：电流从正极开始，挨次经过灯泡L1、 S2、 L2回到电源负极，所以断开开关S1，S3，闭合开关S2。
九年级物理电流和电路解题技巧和训练方法及练习题 ( 含答案 ) 及分析一、电流和电路选择题1．如图是玩具汽车的电路图，以下相关说法中正确的选项是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串连的C. 电动机与灯泡工作时两头的电压不相等D.开关S2控制整个电路【答案】 A【分析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故 A 正确、 B 错误；C．并联电路中各支路两头的电压相等，所以电动机与灯泡工作时两头的电压相等，故C错误；D．开关 S 在小灯泡所在的支路中，所以开关S 控制小灯泡所在的支路，故 D 错误．22应选 A．【剖析】依据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，而后结归并联电路的电压特色进行解答．2．如下图，图中两灯规格不一样，能测出经过灯L1电流的电路是（）A. B. C. D.【答案】D【分析】【解答】解：A、图中电流表与灯L1串连，但其正负接线柱接反了， A 不切合题意；B、图中电流表与灯L2串连，且电流正进负出，能正确测出经过灯L2的电流， B 不切合题意；C、图中电流表接在干路上，且电流正进负出，丈量的是干路电流， C 不切合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流， D符合题意；故答案为： D。
【剖析】利用电流表的使用方法及并联电路中的电流关系剖析解答.3．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。
选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解： A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于 L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。
（物理）初三物理电流和电路解题技巧分析及练习题(含答案)一、电流和电路选择题1．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1， R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
（物理）初三物理电流和电路解题技巧及练习题及解析一、电流和电路选择题1．小明在探究并联电路中电流规律的实验中，设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出A、B、C处的电流分别是0.12、0.24A、0.36A，接下来的操作或做法正确的是（）A. 结束实验，总结规律B. 必须保持其中一只灯泡不变，换用另一只灯泡进行实验C. 可以同时换用另外两只不同的灯泡进行实验D. 实验中要保持电源的电压不变【答案】C【解析】【解答】解：ABC、原实验中只测量了一组实验数据，为得到普遍性的结论，要换用另外两只不同的灯泡进行实验，故A、B错误，C正确．D、实验中也可以通过改变电源电压改变电路中的电流，故D错误．故选C．【分析】用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多．2．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
【物理】初三物理电流和电路解题技巧及练习题(含答案)含解析一、电流和电路选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C3．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．4．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
【物理】九年级物理电流和电路解题技巧讲解及练习题(含答案)含解析一、电流和电路选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。
初三物理电流和电路解题技巧及练习题及解析一、电流和电路选择题1．关于下面四幅图说法正确的是（）A. 甲图金属箔张开说明绝缘棒带正电B. 乙图弹簧秤示数等于左边钩码重力的一半C. 丙图说明液体压强跟液体密度有关D. 丁图中人手不应该接触测电笔笔尾金属体【答案】C【解析】【解答】A、甲图金属箔张开只能说明绝缘棒带电，但不能确定是正电还是负电，A不符合题意；B、乙图中由于弹簧秤拉力方向并非竖直、故其力臂并非左边钩码重力力臂的一半，所以弹簧示数并非左边钩码重力的一半，B不符合题意；C、丙图中可以看出，橡皮膜所在深度相同，U形管中液面高度差不一样，说明液体压强与水和盐水的密度有关，C符合题意；D、丁图中用电笔测量时要使其与地面接触形成回路，故需要人手接触电笔笔端，D不符合题意．故答案为：C．【分析】（1）验电器是检查物体是否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图分析动力和阻力力臂的大小关系，从而解答；（3）液体内部的压强大小与液体的密度和深度有关，根据图示分析解答；（4）使用试电笔时人手要接触笔尾金属体而不能接触笔尖金属体.2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
【分析】分析实物图，电流两个支路，分别由开关控制，汇合到一起后，再经过干路开关，回到负极.7．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A. L1亮度不变，电流表示数变小B. L1亮度不变，电流表示数不变C. L1的亮度增大，电流表示数不变D. L1亮度增大，电流表示数变小【答案】 A【解析】【解答】两开关均闭合时，两灯并联在电源两端，两端电压均为电源电压，断开S2后，只有L1接入电路，L1两端电压仍为电源电压，实际功率不变，故亮度不变。
断开S2前电流表测量两灯泡的电流之和，断开S2后，只测L1中的电流，故电流减小，由分析可知，A正确，BCD错误。
故答案为：A【分析】首先进行电路分析，得出两种情况下的两灯的连接方式，然后由电阻的变化得出灯亮度的变化及电流表示数的变化。
8．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。
下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6vC. 滑片P移到a端时，R2的电流为0.1AD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】D【解析】【解答】由图甲知当滑片P由b移到a时滑动变阻器的阻值最大，滑动变阻器两端的电压最大，电压表的示数最小，由图乙知此时此时滑动变阻器的阻值为20Ω，电压表的示数为2V，根据串联电路电压的规律得：U总=U1+U2=2V+……①，由图甲知当滑片P由b移到b时滑动变阻器的阻值最小，滑动变阻器两端的电压最小，电压表的示数最大，由图乙知此时此时滑动变阻器的阻值为0Ω，电路中只有R1，电压表的示数为6V 得电源电压为6V，将U总=6V代入①得R1=10Ω，当滑片P由b移到a时通过滑动变阻器的电流等于R1中的电流，即：I2=I1==0.2A；当滑片P移到中点时，滑动变阻器的阻值为10Ω，根据I=得，电路中的电流为I==0.3A，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲、图乙判断滑动变阻器移到a点时滑动变阻器的阻值的大小及电压表的示数，根据串联电路电压的规律电压得出①，再根据图甲、图乙判断滑动变阻器移到b 点时滑动变阻器的阻值的大小及电压表的示数，判断电源电压的大小，结合①得出R1的阻值，根据I=分别求出滑片P移到a端时和滑片P移到中点时的电流。
9．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．10．摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故．如图所示是张贴在加油站中的安全标识，其中与摩擦起电有关的是（）A. 禁止放易燃物品B. 禁止梳头C. 禁止吸烟D. 熄火加油【答案】B【解析】【解答】用塑料梳子梳头时会因为摩擦产生静电，会产生电火花，有发生爆炸的危险．B符合题意.故答案为：B．【分析】根据对各选项中标志的含义认识和理解，结合摩擦起电有进行分析解答.11．如图所示电路，灯L1的电阻比L2的小．开关闭合，灯均发光，则（）A. A示数大于A1示数B. A2示数大于A1示数C. V示数等于V1示数D. V1示数大于V2示数【答案】C【解析】【解答】解：（1）根据左图可知，两灯泡串联，电流表A、A1、A2都测量串联电路电流，因此串联电路中处处电流相等，即三个电流表的示数相等，故A错误．（2）根据有图可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故BD错误，C正确；故选C．【分析】（1）并联电路两端电压相等；（2）串联电路中，处处电流相等．12．下列数据最接近实际的是（）A. 光在空气中传播速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬天的最低气温为10℃D. 苏科版九上物理课本重约为2.5N【答案】D【解析】【解答】解：A、光在真空中的传播速度最大，为3×108m/s．故A不符合实际；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大约是日光灯工作电流的一半，在0.1A左右．故B不符合实际；C、江苏泰州冬季气温虽然不是很低，但最低气温在0℃左右，不可能达到10℃．故C不符合实际；D、苏科版九上物理课本的质量约250g=0.25kg，重约为G=mg=0.25kg×10N/kg=2.5N．故D 符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．13．如图所示，在做“探究二力平衡条件”实验时，选用质量较小的卡片，目的是忽略小卡片的重力对实验的影响。
这种突出问题的主要方面，忽略次要因素，是物理学中经常采用的一种科学研究方法。
以下四个实例中所用研究方法与此相同的是（）A. 选用质量相同的物体探究重力势能与高度的关系B. 选用轻绳探究使用定滑轮的特点C. 选用水流类比电流D. 选用玻璃板代替平面镜来研究平面镜成像特点【答案】B【解析】【解答】A、用质量相同的物体探究重力势能与高度的关系，是控制变量法．A不合题意；B、探究使用定滑轮的特点的实验中，由于绳的重力对该实验有影响，所以可选用轻绳，以便忽略其影响．B符合题意．C、选用水流类比电流，是类比法，C不合题意；D、选用玻璃板代替平面镜来研究平面镜成像特点，是用等效替代方法确定像的位置，D不合题意．故答案为：B．【分析】根据突出问题的主要方面，忽略次要因素，结合根据对控制变量法、类比法及等效替代的理解分析解答.14．下列生活中的物理数据最接近实际的是（）A. 人以正常速度骑自行车的功率为1 kWB. 把1个鸡蛋匀速举高1米做功1JC. LED台灯正常工作电流约50 mAD. 正常人的脉搏跳动是每秒72次【答案】C【解析】【解答】解：A、人以正常速度骑自行车的功率较小，在70W左右，故A不符合实际；B、2个鸡蛋的重约为1N，把两个鸡蛋匀速举高1m做功约为W=Gh=1N×1m=1J，故B不符合实际；C、家用LED台灯正常工作的电功率为I= = =0.05A=50mA，故C符合实际；D、正常人的脉搏跳动是每分钟72次，故D不符合实际．故选C．【分析】要解答此题需掌握：骑自行车的功率、功的计算公式的运用、台灯工作的电流、人的脉搏等，逐一分析判断即可．15．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮A. B. C. D.【答案】 C【解析】【解答】A、当闭合开关S l、断开S2时，灯泡L1不亮，不符合题意；B、当闭合开关S2、断开S1时，灯泡L2亮，不符合题意；C、当闭合开关S l、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当S l、S2都闭合时，两灯都亮，与表格完全一致，符合题意；D、当闭合开关S2、断开S1时，两灯泡都亮，不符合题意；故答案为：C．【分析】根据表中的开关的闭合与断开情况，结合灯的亮暗情况，分析电路为并联，干路有开关，分支上有开关．16．生活中物理知识无处不在，小明对家中的一些物理现象进行了观察分析，正确的是（）A. 台灯的灯罩内表面做得光滑是为了利用光的漫反射B. 寒冷的冬天窗户上的冰花是水凝固而成的C. 鱼缸中的水温总是比室温略低是因为水蒸发吸热D. 客厅中一个开关控制两盏灯，这两盏灯一定是串联的【答案】C【解析】【解答】解：A、台灯的目的是让光线射向同一地方，因此灯罩的作用是利用光的反射原理，起到增强亮度的作用；由于光滑面会可以让光线射向同一个方向，所以台灯灯罩做成光滑，为了能发生镜面反射．B、寒冷的冬天窗户上的冰花是水蒸汽凝华而成的，故B错误；C、水蒸发吸热降温，因此鱼缸中的水温总是比室温略低，故C正确；D、因为串联电路的开关控制整个电路，而并联电路干路的开关也控制整个电路，所以两盏灯的连接方式可以串联也可以并联．故选C．【分析】A、要解答本选项需掌握：漫反射和镜面反射的特点，以及根据不同的情况应用于生活中的不同的地方．B、物质从气态变为固态是凝华现象；C、水蒸发吸热降温；D、串联电路的开关控制整个电路，并联电路干路的开关控制整个电路．17．下列物理量的估测中，最接近实际的是（）A. 你所在的考场室温约为50℃B. 初中物理课本的长度约为26cmC. 高速公路上小汽车的正常行驶速度约为120m/sD. 台灯的工作电流约为200A【答案】B【解析】【解答】解：A、夏天教室的室温约30℃，你所在的考场室温不会达到50℃，故A错误；B、物理课本的长度约为26cm，故B正确；C、高速公路上小汽车的正常行驶速度约为120km/h，故C错误；D、台灯的工作电流约为200mA，故D错误．故选B．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．18．在如图乙的A、B、C、D四个实物电路中，与图甲电路图相符的是（）A. AB. BC. CD. D【答案】 A【解析】【解答】解：从电路图中可以看出，两只灯泡并联，开关控制干路，A、两只灯泡并联，开关控制干路，符合题意；B、两灯串联，不合题意；C、开关闭合后一只灯泡被短路，不合题意；D、两只灯泡串联，但无电源，不合题意．故选A．【分析】从电路图中可以看出，两只灯泡并联，开关控制干路，然后对ABCD进行分析即可．19．下列估测符合事实的是（）A. 长跑运动员的心率1s可达70次B. 电冰箱正常工作时的电流约为10AC. 小明以正常的步行速度登上三楼的教室，克服重力做功的功率约为80WD. 比较舒适的居住环境温度大约是40℃【答案】C【解析】【解答】解：A、一个正常成年人的心率大约是1min是75次，运动员的心率大约1min是70次；故A不符合实际；B、家用电冰箱的额定功率在220W左右，正常工作的电流为I= = =1A．故B不符合实际；C、小明以正常的步行速度登上三楼的教室，克服重力做功为W=Gh=500N×6m=3000W，时间约为30s，功率约为P= = =100W，80W相差不大，故C符合实际；D、比较舒适的居住环境温度大约是23℃，故D不符合实际．故选C．【分析】能对常见的物理量进行正确的估测是学生应掌握的基本技能，能根据题目中具体的物理量，对其数值和单位做出准确判断，并能进行解答．20．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．。
