玉柴共轨发动机实操培训教材玉柴机器股份有限公司2007年9月目录一、工具清单二、各传感器接插件的拆装三、共轨管的拆卸与安装四、高压泵的拆卸与安装五、喷油器的拆卸与安装六、故障检测仪的使用一、工具清单序号工具名称工具图片1.♦普通开口扳手一套2.♦普通梅花扳手一套3.♦普通套筒一套4.♦齿轮专用拉拔器一件5.干净抹布二、各传感器插接件的拆装水温传感器曲轴信号传感器凸轮轴信号传感器ECU燃油计量阀轨压传感器增压压力传感器2、各传感器接插件与传感器的拆装向里按向下按向下按向下按向下按向下按122 112向外四、高压泵的拆卸与安装高压泵齿轮高压泵连接盘齿轮室盖板 燃油喷射泵五、喷油器的拆卸需整体更换）与安装（喷油器总成件卸与线束要从该孔内塞进后，方能拿起缸盖罩1、拆除喷油器时，喷油器上部的电磁阀体不能受力。
可用工具在喷油器压板下轻轻敲动取下。
2、如发现仍未拆下，应检查高压连接管是否拆除。
撬棒2、 喷油器的安装序号 图片 步骤工具 1、将喷油器导入气缸盖将喷油器的高压连接孔朝向进油侧倒入气缸盖，要求对准、无特别阻力。
喷油器压板同时装入2、将喷油器压板安装入位1、将喷油器压板上紧，使喷油器安装到位2、松开喷油器压板螺母扳手 16 3、将高压连接管倒入缸盖1、导入喷油器高压连接管，注意定位珠向上。
2、轻轻晃动高压连接管，看喷油器有轻微晃动3、上紧高压连接管螺母 套筒 22松掉高压连接管压紧螺母套筒22 4、上紧喷油器压板上紧喷油器压板,力矩控制47~55N .m扳手 16六、故障检测仪的使用步骤图片事项1、连接故障诊断仪1、故障诊断仪三条线根据颜色区分：蓝色为通讯线，棕色线为火线，包有金属保护层的为地线。
2、连接故障诊断仪时，应先检测整车诊断线束的连接是否正确，如连接错误易烧掉诊断仪。
2、地线、电源线、信号线连必须正确，如连接错误易烧掉诊断仪。
3、整车诊断接口线区别办法：地线：通大梁电源线：常电24V左右信号线：受点火开关控制，20V左右。

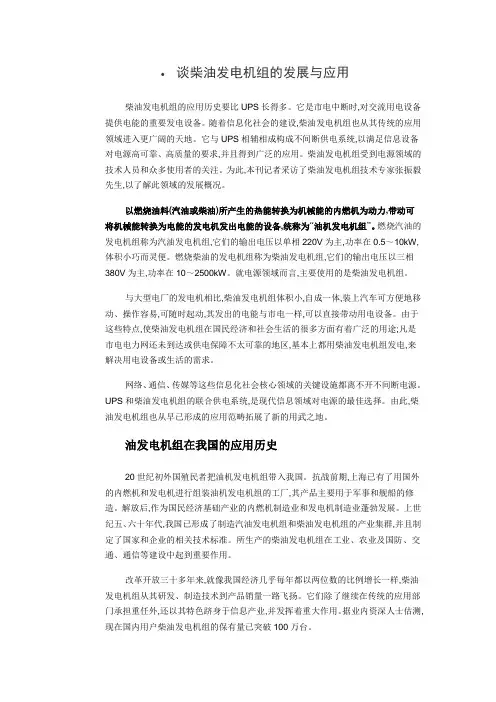

•谈柴油发电机组的发展与应用柴油发电机组的应用历史要比UPS长得多。
它是市电中断时,对交流用电设备提供电能的重要发电设备。
随着信息化社会的建设,柴油发电机组也从其传统的应用领域进入更广阔的天地。
它与UPS相辅相成构成不间断供电系统,以满足信息设备对电源高可靠、高质量的要求,并且得到广泛的应用。
柴油发电机组受到电源领域的技术人员和众多使用者的关注。
为此,本刊记者采访了柴油发电机组技术专家张振毅先生,以了解此领域的发展概况。
以燃烧油料(汽油或柴油)所产生的热能转换为机械能的内燃机为动力,带动可将机械能转换为电能的发电机发出电能的设备,统称为“油机发电机组”。
燃烧汽油的发电机组称为汽油发电机组,它们的输出电压以单相220V为主,功率在0.5～10kW,体积小巧而灵便。
燃烧柴油的发电机组称为柴油发电机组,它们的输出电压以三相380V为主,功率在10～2500kW。
就电源领域而言,主要使用的是柴油发电机组。
与大型电厂的发电机相比,柴油发电机组体积小,自成一体,装上汽车可方便地移动、操作容易,可随时起动,其发出的电能与市电一样,可以直接带动用电设备。
由于这些特点,使柴油发电机组在国民经济和社会生活的很多方面有着广泛的用途;凡是市电电力网还未到达或供电保障不太可靠的地区,基本上都用柴油发电机组发电,来解决用电设备或生活的需求。
网络、通信、传媒等这些信息化社会核心领域的关键设施都离不开不间断电源。
UPS和柴油发电机组的联合供电系统,是现代信息领域对电源的最佳选择。
由此,柴油发电机组也从早已形成的应用范畴拓展了新的用武之地。
油发电机组在我国的应用历史20世纪初外国殖民者把油机发电机组带入我国。
抗战前期,上海已有了用国外的内燃机和发电机进行组装油机发电机组的工厂,其产品主要用于军事和舰船的修造。
解放后,作为国民经济基础产业的内燃机制造业和发电机制造业蓬勃发展。
上世纪五、六十年代,我国已形成了制造汽油发电机组和柴油发电机组的产业集群,并且制定了国家和企业的相关技术标准。
