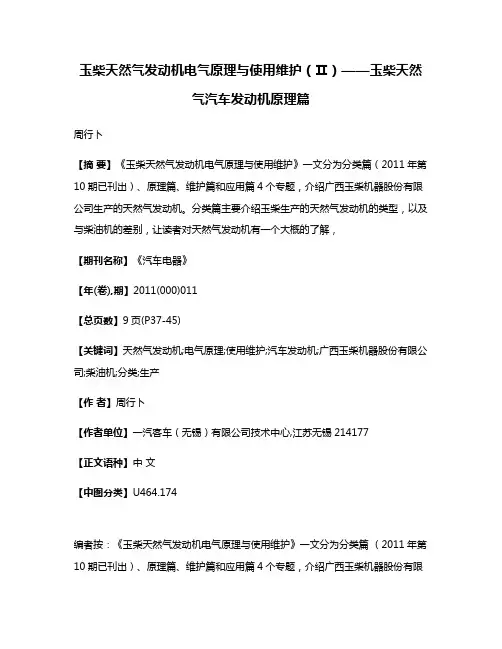

玉柴天然气发动机电气原理与使用维护（Ⅱ）——玉柴天然气汽车发动机原理篇周行卜【摘要】《玉柴天然气发动机电气原理与使用维护》一文分为分类篇（2011年第10期已刊出）、原理篇、维护篇和应用篇4个专题，介绍广西玉柴机器股份有限公司生产的天然气发动机。
分类篇主要介绍玉柴生产的天然气发动机的类型，以及与柴油机的差别，让读者对天然气发动机有一个大概的了解，【期刊名称】《汽车电器》【年(卷),期】2011(000)011【总页数】9页(P37-45)【关键词】天然气发动机;电气原理;使用维护;汽车发动机;广西玉柴机器股份有限公司;柴油机;分类;生产【作者】周行卜【作者单位】一汽客车（无锡）有限公司技术中心,江苏无锡214177【正文语种】中文【中图分类】U464.174编者按：《玉柴天然气发动机电气原理与使用维护》一文分为分类篇（2011年第10期已刊出）、原理篇、维护篇和应用篇4个专题，介绍广西玉柴机器股份有限公司生产的天然气发动机。
分类篇主要介绍玉柴生产的天然气发动机的类型，以及与柴油机的差别，让读者对天然气发动机有一个大概的了解，做到知其然。
原理篇则主要介绍天然气发动机及其零部件的工作原理，给出发动机的工作原理图及整机电路原理图，让读者知其所以然。
维护篇介绍天然气发动机及其零部件的使用、保养、维护，以及发动机常见故障的判断。
应用篇具体介绍LNG液化天然气发动机在CA6860URN80公交客车上的应用，并给出其整车电路图。
让读者对天然气发动机这种新能源发动机有一个全面的了解和认识，为用好车、修好车服务。
1 玉柴ECI HD系统天然气发动机工作原理玉柴CNG／LNG发动机是在原柴油机基础上，通过燃烧开发、燃气控制系统匹配而开发出的点燃式天然气发动机。
其工作原理与汽油机类似，但又有一定的区别。
与汽油机的主要区别在于由于燃料的不同，导致了燃料供给系统和燃料控制系统有较大的差别。
但在控制空气与燃料的比例（空燃比）、点火正时、环境修正等方面基本类似。

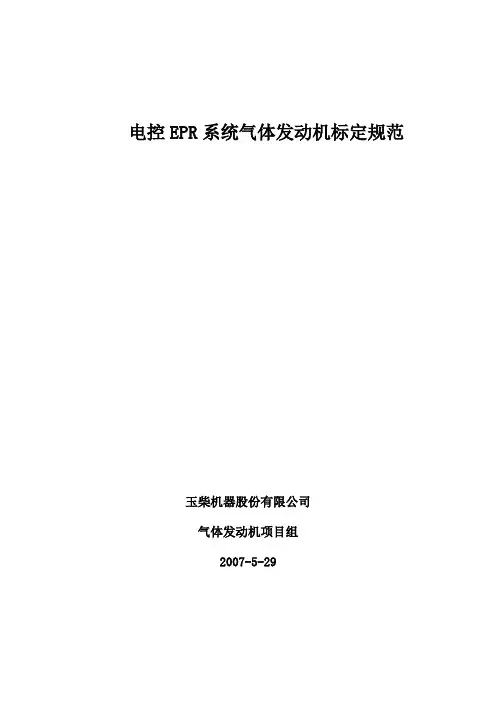

电控EPR系统气体发动机标定规范玉柴机器股份有限公司气体发动机项目组2007-5-29电控EPR系统标定规范本规范规定了CNG单燃料发动机匹配电控EPR系统的标定步骤、每一步标定的具体内容及要求。
对于每一标定变量的含义及对发动机性能的影响，在本规范中没有做详细说明，请参考电控EPR系统标定手册。
在进行一个全新的采用电控EPR系统的CNG发动机标定时，一般采用一个已完成的同类机型的标定文件作为基础标定文件，在这个基础文件上根据发动机不同的特征参数及发动机性能需要按以下步骤进行标定。
注意：由于点火控制的差异，六缸机只能借用六缸机而不能借用四缸机的标定文件，四缸机只能借用四缸机而不能借用六缸机的标定文件。
一、标定前准备工作技术条件准备：1、试验当地的CNG气体成分；2、发动机怠速转速、最高空车转速及理想外特性曲线等性能标定目标；3、排放目标、排温限制目标等。
测试条件准备：为了准确了解发动机状态，精确标定发动机参数，对于发动机电控系统不能测的参数需备注：在做增压器匹配时还需要测量发动机的空气流量和燃料流量。
二、发动机特征参数标定：在标定程序gcp_cal.xls文件的Main工作表中，包含了发动机气缸数、排量、进排气容积、压缩比、点火顺序、及发动机型号等发动机基本参数。
表述了发动机的基本特征及用于发动机控制计算的基本数据。
三、传感器参数标定：在做一个新发动机的电控标定时，电控系统的传感器应该是选型确定了的，传感器所采集的数据是发动机控制的基础，应根据传感器厂家的特性参数对传感器参数进行准确标定。
电控EPR系统所用的主要传感器如下：标好这些参数之后，需要检查各个传感器的读数是否准确，测试电子节气门和油门踏板是否工作正常。
四、燃料标定1、气体成分标定在发动机初次标定时，天然气参数与汽油机参数（使用喷嘴模式时用的是汽油机参数）标成一样的，标准参数与实际参数标成一样的。
下次当燃料发生变化时，改变实际燃料参数即可。
