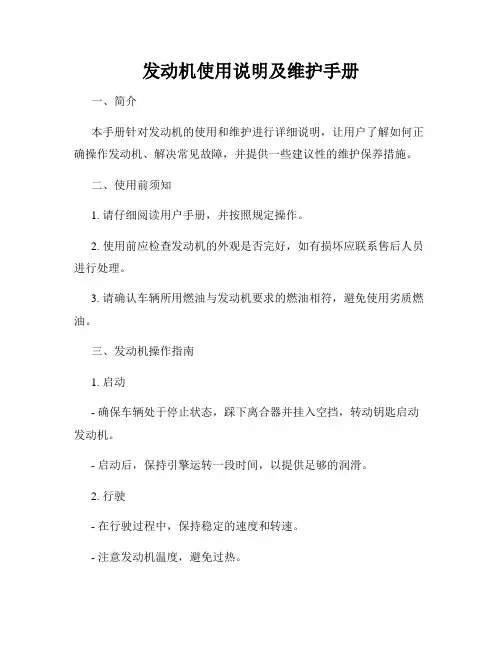

发动机使用说明及维护手册一、简介本手册针对发动机的使用和维护进行详细说明，让用户了解如何正确操作发动机、解决常见故障，并提供一些建议性的维护保养措施。
二、使用前须知1. 请仔细阅读用户手册，并按照规定操作。
2. 使用前应检查发动机的外观是否完好，如有损坏应联系售后人员进行处理。
3. 请确认车辆所用燃油与发动机要求的燃油相符，避免使用劣质燃油。
三、发动机操作指南1. 启动- 确保车辆处于停止状态，踩下离合器并挂入空挡，转动钥匙启动发动机。
- 启动后，保持引擎运转一段时间，以提供足够的润滑。
2. 行驶- 在行驶过程中，保持稳定的速度和转速。
- 注意发动机温度，避免过热。
3. 熄火- 停车前，请将发动机处于怠速运转一段时间，以保证发动机正常冷却。
- 确保发动机处于熄火状态后方可锁车离开。
四、日常维护保养1. 机油更换- 根据使用手册规定的公里数或时间周期，定期更换机油。
- 更换机油时，应先排除旧油，再加入新油，注意不要添加过多或过少。
2. 空气滤清器清洁- 定期清洗或更换空气滤清器以保持空气的流通。
- 清洁滤清器时，应按照说明书上的指示进行操作。
3. 防冻液添加- 维持适量的冷却液可以保持发动机在正常温度范围内运行。
- 防冻液的添加量应符合规定的比例。
4. 火花塞更换- 提前更换老化的火花塞可以保证点火正常，减少燃油消耗。
- 更换火花塞时，应选择合适的型号。
5. 电瓶维护- 定期检查电瓶的电量和连接情况。
- 如发现电量不足，可及时充电或更换电瓶。
五、故障排除1. 故障判断- 发动机出现异常噪音、冒烟、漏油等情况时，应及时停车，查明故障原因。
- 如无法判断故障原因，请联系专业人员进行检修。
2. 常见故障处理- 水温过高：停车检查散热系统，清洗或更换散热器。
- 油量不足：补充燃油。
- 电路故障：检查电瓶连接是否松动，如有问题请联系维修人员。
- 发动机漏油：查找漏油点，及时更换密封圈或相关零件。
六、注意事项1. 长时间停车时，应将发动机熄火，并关闭车辆的电源系统。

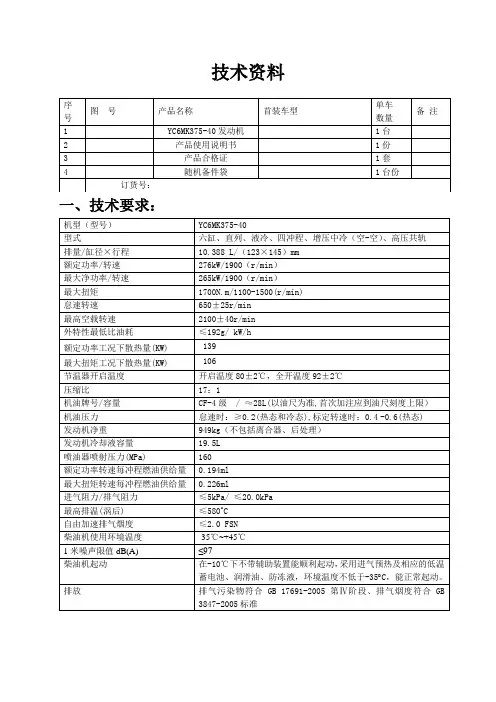

技术资料一、技术要求：1、执行标准2、供货状态面为X轴正向，向左（从飞轮端前看，下同）为Y轴正向，向上为Z轴正向，尺寸单位：mm 发动机各接口，包括进气、排气、进水、出水口、油路及空压机等接口均需封盖好，包装应确保在正常装运过程中不会对发动机产生损伤。
空压机性能--附图一空调压缩机支架--附图二（提供对应图纸）转向泵驱动连接尺寸附图3转向泵驱动连接尺寸附图4二、电器要求：1、起动机参数起动机带启动继电器位于起动机上方，起动机电磁开关及启动继电器的释放电压小于5V，负极搭铁。
发动机和起动机的齿轮齿数分别为：119 ：11；生产厂家：湖北神电汽车电机有限公司/北京佩特来电器有限公司起动机性曲线：2、发电机参数发电机带内置电压调节器，发动机起动前及起动过程中，发电机的电压调节器控制励磁绕组的电流为恒流式，生产厂家：广西玉柴博耐特电器有限公司/广西玉林奥博发动机电子电器有限责任公司发电机性能曲线：发电机内部接线原理图：3、预热系统柴油机带格栅起动预热装置，功率2Kw，预热继电器输入控制电流≤30mA，输出电流150A。
随发动机带预热继电器M63H1-3900400，装在进气管前端侧面，预热继电器中心坐标(851，-323，486)。
预热继电器正极接线柱M6，线束接插件图号为AMP282080-1，顺入线端看左负右正，主机厂与之配套的插接件型号为护套AMP282104-1\端子AMP282109-1自身搭铁，受发动机ECU控制预热系统控制原理；见厂家提供ECU原理图生产厂家：上海钡钛额定电压： 24 V 峰值功率： 5KW ，额定功率，输出电流，输入电流4、熄火装置和电子油门踏板断电熄火/停车开关：断电后ECU停止工作，停止喷油，从而熄火。
发动机带电子油门踏板，甲方自行选择电子油门及供货厂家，乙方配合做好相关的匹配验证工作。
5、仪表及传感器相关参数5.1、水温传感器：发动机带，螺纹规格 M14x1.5-6g或NPT3/8 ，位置见外形图，插接件型号 AMP C-282104-1与AMP C-282080-1相配，仪表上水温报警点 101±2 ℃。

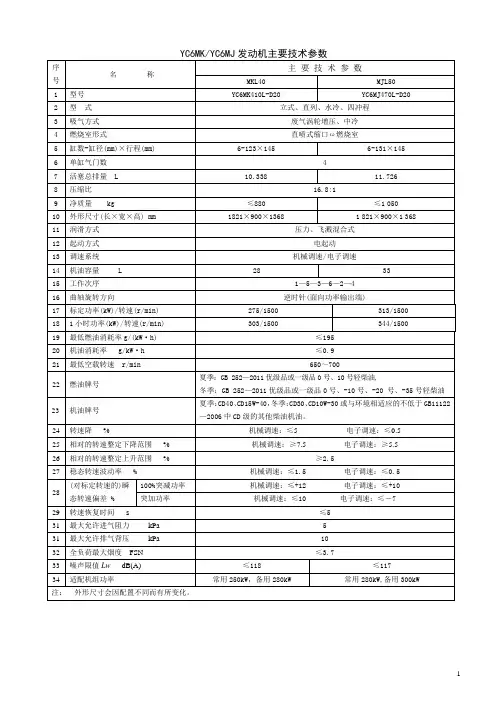

YC6MK/YC6MJ发动机主要技术参数序号名称主要技术参数MKL40 MJL501 型号YC6MK410L-D20 YC6MJ470L-D202 型式立式、直列、水冷、四冲程3 吸气方式废气涡轮增压、中冷4 燃烧室形式直喷式缩口ω燃烧室5 缸数-缸径(mm)×行程(mm) 6-123×145 6-131×1456 单缸气门数 47 活塞总排量 L 10.338 11.7268 压缩比16.8:19 净质量 kg ≤880 ≤105010 外形尺寸(长×宽×高) mm 1821×900×1368 1821×900×136811 润滑方式压力、飞溅混合式12 起动方式电起动13 调速系统机械调速/电子调速14 机油容量 L 28 3315 工作次序1—5—3—6—2—416 曲轴旋转方向逆时针(面向功率输出端)17 标定功率(kW)/转速(r/min) 275/1500 313/150018 1小时功率(kW)/转速(r/min) 303/1500 344/150019 最低燃油消耗率g/(kW·h) ≤19520 机油消耗率 g/kW·h ≤0.921 最低空载转速 r/min 650～70022 燃油牌号夏季：GB 252—2011优级品或一级品0号、10号轻柴油,冬季：GB 252—2011优级品或一级品0号、-10号、-20 号、-35号轻柴油23 机油牌号夏季：CD40、CD15W-40，冬季：CD30、CD10W-30或与环境相适应的不低于GB11122—2006中CD级的其他柴油机油。
24 转速降% 机械调速：≤5 电子调速：≤0.525 相对的转速整定下降范围% 机械调速：≥7.5 电子调速：≥5.526 相对的转速整定上升范围% ≥2.527 稳态转速波动率 % 机械调速：≤1.5 电子调速：≤0.528 (对标定转速的)瞬态转速偏差 %100%突减功率机械调速：≤+12 电子调速：≤+10突加功率机械调速：≤10 电子调速：≤－729 转速恢复时间 s ≤531 最大允许进气阻力kPa 531 最大允许排气背压kPa 1032 全负荷最大烟度FSN ≤3.733 噪声限值Lw dB(A) ≤118 ≤11734 适配机组功率常用250kW，备用280kW 常用280kW,备用300kW注：外形尺寸会因配置不同而有所变化。

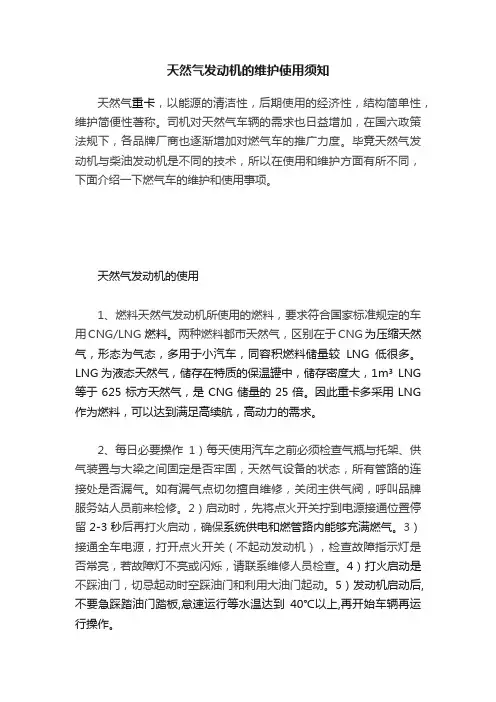

天然气发动机的维护使用须知天然气重卡，以能源的清洁性，后期使用的经济性，结构简单性，维护简便性著称。
司机对天然气车辆的需求也日益增加，在国六政策法规下，各品牌厂商也逐渐增加对燃气车的推广力度。
毕竟天然气发动机与柴油发动机是不同的技术，所以在使用和维护方面有所不同，下面介绍一下燃气车的维护和使用事项。
天然气发动机的使用1、燃料天然气发动机所使用的燃料，要求符合国家标准规定的车用CNG/LNG 燃料。
两种燃料都市天然气，区别在于CNG为压缩天然气，形态为气态，多用于小汽车，同容积燃料储量较LNG低很多。
LNG为液态天然气，储存在特质的保温罐中，储存密度大，1m³ LNG 等于625标方天然气，是CNG储量的25倍。
因此重卡多采用LNG 作为燃料，可以达到满足高续航，高动力的需求。
2、每日必要操作1）每天使用汽车之前必须检查气瓶与托架、供气装置与大梁之间固定是否牢固，天然气设备的状态，所有管路的连接处是否漏气。
如有漏气点切勿擅自维修，关闭主供气阀，呼叫品牌服务站人员前来检修。
2）启动时，先将点火开关拧到电源接通位置停留2-3 秒后再打火启动，确保系统供电和燃管路内能够充满燃气。
3）接通全车电源，打开点火开关（不起动发动机），检查故障指示灯是否常亮，若故障灯不亮或闪烁，请联系维修人员检查。
4）打火启动是不踩油门，切忌起动时空踩油门和利用大油门起动。
5）发动机启动后,不要急踩踏油门踏板,怠速运行等水温达到40℃以上,再开始车辆再运行操作。
6）检查气量，检查气量显示器或液位显示器指示的燃料量。
特别提示：CNG 气瓶正常使用压力范围为3～20MPa，若气瓶压力低于3MPa，请司机尽快到附近的加气站加气。
LNG 是液体，当液位计显示的燃料量少时，应及时到加气站加气。
7）在行驶过程中避免急速加减油门要求缓加或缓收油门，起步时要用最低档起步。
8）车辆运行后,发动机温度很高,此时,不要立即停熄发动机，需怠速运转3-5分钟,给车辆散热时间后再停熄发动机。

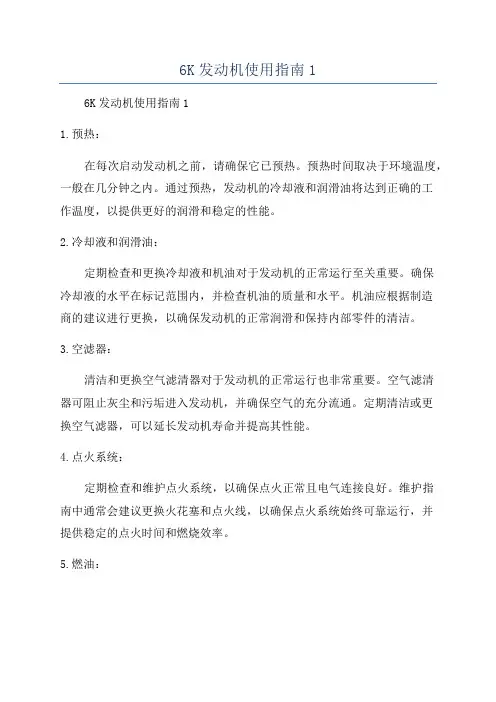

6K发动机使用指南16K发动机使用指南11.预热：在每次启动发动机之前，请确保它已预热。
预热时间取决于环境温度，一般在几分钟之内。
通过预热，发动机的冷却液和润滑油将达到正确的工作温度，以提供更好的润滑和稳定的性能。
2.冷却液和润滑油：定期检查和更换冷却液和机油对于发动机的正常运行至关重要。
确保冷却液的水平在标记范围内，并检查机油的质量和水平。
机油应根据制造商的建议进行更换，以确保发动机的正常润滑和保持内部零件的清洁。
3.空滤器：清洁和更换空气滤清器对于发动机的正常运行也非常重要。
空气滤清器可阻止灰尘和污垢进入发动机，并确保空气的充分流通。
定期清洁或更换空气滤器，可以延长发动机寿命并提高其性能。
4.点火系统：定期检查和维护点火系统，以确保点火正常且电气连接良好。
维护指南中通常会建议更换火花塞和点火线，以确保点火系统始终可靠运行，并提供稳定的点火时间和燃烧效率。
5.燃油：使用高质量的燃油，可以减少发动机的污染和损坏。
应遵循制造商指定的燃油类型和标准，以确保燃油系统的正常工作。
如果长期不使用发动机，请关闭燃油阀门，以防止油污进入燃油系统。
6.散热器和冷却系统：定期检查发动机散热器和冷却系统，以确保它们的正常运行。
散热器应保持清洁，并定期检查冷却系统的水平和质量。
如果发现漏水或异常现象，请及时修理。
7.驾驶习惯：良好的驾驶习惯有助于延长发动机寿命和节省燃油。
遵守交通规则，避免急加速和急刹车，适当降档提高发动机转速，都是有效的驾驶习惯。
8.定期保养：请按照制造商的保养计划进行定期保养。
定期更换零件和液体，定期检查和调整发动机的各项参数，可以有效地延长发动机的使用寿命，并确保其安全和可靠的运行。
总之，6K发动机是一款高性能发动机，正确的使用和维护对于发动机的性能和寿命至关重要。
通过预热、保持冷却液和润滑油的正常、定期检查和更换滤清器、维护点火系统、使用高质量燃油、维护散热器和冷却系统、养成良好的驾驶习惯、定期保养等各项措施，可以确保6K发动机的正常运行并延长其寿命。

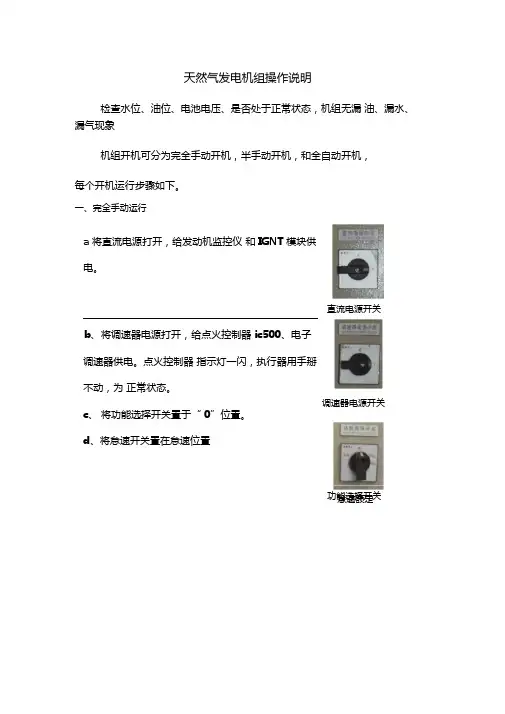

天然气发电机组操作说明检查水位、油位、电池电压、是否处于正常状态，机组无漏 油、漏水、漏气现象机组开机可分为完全手动开机，半手动开机，和全自动开机， 每个开机运行步骤如下。
一、完全手动运行a 将直流电源打开，给发动机监控仪 和IGNT 模块供电。
b 、 将调速器电源打开，给点火控制器 ic500、电子调速器供电。
点火控制器 指示灯一闪，执行器用手掰不动，为 正常状态。
c 、 将功能选择开关置于“ 0”位置。
d 、将怠速开关置在怠速位置怠速额定 直流电源开关调速器电源开关功能选择开关e 、将控制屏内部 0621 (F12)和0622 (F13)保险打开，给电动阀断电；上 电时候电动阀手动摇不开。
f 、手动使用电动阀将电动 阀摇开到最大位置(指针指 在最上边)。
i 、 将点火开关打到开的位置，允许马 达转动。
j 、 使用手动预供油泵将机油压力泵至 O.IMpa 以上。
g 、将发电机燃气进气球阀打开h 、将电磁阀电源打开。
可听见电池阀 动作声响。
电动阀保险电动阀最大位置电动阀 发电机燃气总进气球阀电磁阀电源开关点火开关手动预供油泵k、按下启动按钮，2秒后缓慢打开机组进气阀球阀，至机组启动。
每次启动不要超过10秒启动按钮和机组进气阀I、机组在怠速运行5分钟后，将怠速额定开关置于额定位置，机组转速升到额定值(1000r/min )。
怠速额定开关m、将IGNT模块模式选择在“手动”状态，按下绿色启动键“”后一秒钟内将功能选择开关由“0”置在“手动”位置。
功能选择开关0、在模块显示完怠速运行和稳定时间观看发电后，使用模块上下箭头参数，参数正常后方可按下分合闸键模块分合闸键，开关合闸。
注：运行时候，使用监控仪翻页键可观察发动机热工参数。
定时检查发动机油位和水箱水位。
##########################停机操作###########################p、将机组负载逐渐卸去，并按下模块分合闸键函.，发电机开关分闸。
YC6MK系列天然气发动机使用及维护说明书欢迎您加入玉柴机器用户行列，衷心希望玉柴机器能
给您带来滚滚财源和长久的好运。
本产品采用先进的技术设计，质量可靠、使用寿命长，具有良好的动力性和经济性。
为了使机器的优越性能得到更好的发挥，并保证机器的安全运行，请您在使用之前首先详细阅读该使用说明书，并特别注意以下的“安全行车注意事项”。
安全行车注意事项!
1.机油压力感应塞、水温感应塞、机油压力过低报警器这些零件非常重要，凡有失灵者，须立即更换，以确保这些零件能正常工作。
否则会造成因缺油烧坏曲轴或因缺水致使气缸盖过热而开裂。
2.凡在保养过程中更换机油滤清器时，应先将新机油滤清器灌满机油再安装，而且安装完成后，必须起动发动机，并使其怠速运转，然后下车仔细观察滤清器有无渗漏现象，若有则须及时排除，否则会导致缺油烧坏曲轴、轴瓦等运动副零部件。
3.每次起动发动机，须怠速运转3～5分钟，待各种仪表正常工作后，方可起步运行。
不允许冷车突然加大油门，否则会损坏各种仪表及其相应零件、加速发动机运动件的磨损及损坏增压器，从而缩短发动机的使用寿命。
4. 不允许高速、大负荷运转状态下突然熄火停机，怠速运转
3～5分钟后再停机。
否则会损坏增压器及其它运动件，从而缩短发动机的使用寿命。
5.应经常检查进气管路是否漏气、空气滤清器是否堵塞，若有以上现象则必须及时维护，否则会损坏增压器和导致拉缸等故障；同时发动机功率会下降，整车只能以较低的车速行驶，应及时维修。
6.使用发动机时要一档起步，否则发动机可能会熄火。
7.凡发现发动机工作不正常时，应参照系统故障诊断手册并及时处理。
8.发动机运转时严禁靠近旋转部件，严禁直接触摸发动机的
高温部件（例如排气管和增压器等）；停机后不要立即打开
水箱盖以免烫伤。
9.凡新机运行达1500～2500km时，须及时到玉柴的委托技
术服务站进行走合保养，否则不予实行发动机的免费保修。
10.发动机适用于环境温度为-15℃～40℃、海拔高度2000m
以下的环境条件下能正常工作，禁止在水浸、火灾环境
下工作。
在风沙大、粉尘多的环境下，应注意清理空气
滤清器滤芯灰尘，滤芯如有破损应马上更换原厂同规格
滤芯。
在环境温度低于-15℃或高于40℃或海拔高度超过
2500m时，用户应向玉柴技术、服务部门咨询，采取有
效措施以保证发动机能正常工作。
11.冷却系统必须使用防冻液，否则由此引起的故障，不予实
行免费保修。
12.严禁自行拆卸或维修电控有关的零件。
13.严禁用户擅自拔插各接插件。
14.严禁以水或任何清洗液冲洗发动机。
15.拆卸蓄电池和断开蓄电池主开关之前，确认点火开关已关
闭。
16．严禁随意更换排气制动碟阀。
17．根据包装箱外的注意事项进行吊装、运输，贮存发动机的环境应通风、干燥、清洁、无腐蚀性物质，发动机
有效封存期为12个月（从出厂之日算起）。
18. 严禁在燃气没有挥发，现场空气中燃气没有散去时使用
电焊，或明火作业。
严禁一边放气一边起动发动机，以免引
起火灾。
正确使用和维护保养发动机，否则会影响发动机动力性、经济性、排放和使用寿命。
