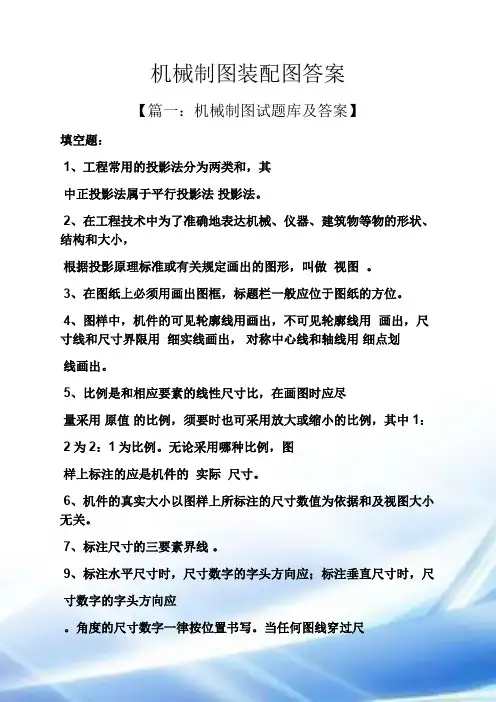

机械制图装配图答案【篇一:机械制图试题库及答案】填空题:1、工程常用的投影法分为两类和,其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3、在图纸上必须用画出图框,标题栏一般应位于图纸的方位。
4、图样中,机件的可见轮廓线用画出,不可见轮廓线用画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。
5、比例是和相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为2:1为比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据和及视图大小无关。
7、标注尺寸的三要素界线。
9、标注水平尺寸时,尺寸数字的字头方向应;标注垂直尺寸时,尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有线段三种。
11、绘图板是用来固定,丁字尺是用来画线。
12、在机械制图中选用规定的线型,虚线是用于中心线、对称线就用细点划线。
13、标注圆的直径尺寸时,应在数字前加注符号,标注球的直14、图样上的尺寸,由和尺寸起止符号组成。
15、图样上的书写的汉字采用体,其字的宽度应为高度的16、三视图的投影规律。
17、读简单零件图的步骤起来想整体。
18图纸的幅面分为幅面两类,基本幅面按尺寸大小可分为 5 种,其代号分别为 a0、a1、a2、a3、a4 。
19、图纸格式分为不留装订边和种,按标题栏的方位又可将图纸格式分为 x型和 y型两种。
20标题栏应位于图纸的右下方标题栏中的文字方向为向。
21.比例是指图中样上标注的尺寸应是机件的实际尺寸,和所采用的比例无关。
22.常用比例有和三种;比例1:2是指实物是图形相应要素的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。
《汽车机械制图》课程教学大纲一、课程教学目标本课程的教学目标是适应高等职业学校汽车专业的需求,加强学生的基本功训练、制图能力、特别是读图能力,培养应用型中等汽车专业技术人才所需的读图和绘图能力及空间想象能力。
同时为学习后续其它相关课程和专业知识以及毕业后从事相关工作打下坚实的理论与实践基础。
二、课程设置说明汽车机械制图包括制图的基本知识,零件图的绘制及读图,装配图的读图等专业知识,对于学生进一步学习汽车底盘、汽车发动机等课程有直接的帮助,在整个汽车维修专业教学中占有不容忽略的地位。
三、课程性质和任务本课程是汽修专业的一门重要专业基础课。
其任务是使学生掌握学习后续汽修专业专业课所需要的基本制图知识,为汽修专业的其他课程打下坚实的基础。
四、教学内容、教学基本要求和学时分配(54学时)(一)教学基本内容第1章制图的基本知识1.1 国家标准技术制图和机械制图的基本规定1.2 绘图工具及其使用1.3几何作图1.4平面图形的画法1.5徒手绘图的方法重点:国家标准技术制图和机械制图的基本规定难点:几何作图第2章点、直线、平面的投影2.1 投影的基本知识2.2三视图及其对应关系2.3点的投影2.4直线的投影2.5平面的投影重点:三视图及其对应关系第3章基本体3.1平面体3.2回转体3.3基本体的尺寸注法重点:平面体及回转体的投影特点第4章轴测图(略)第5章立体表面交线5.1 截交线5.2相贯线5.3截断体与相贯体的尺寸注法难点:截交线及相贯线的画法第6章组合体6.1 组合体的形状分析6.2 组合体的三视图的画法6.3组合体视图的尺寸注法6.4组合体视图的识读重点:组合体的形状分析,组合体视图的识读难点:组合体的三视图的画法第7章机件的常用表达方法7.1视图7.2剖视图7.3断面图7.4其他表达方法7.5表达方法综合应用举例7.6第三角画法简介重点:剖视图及断面图难点:剖视图及断面图的画法第8章标准件与常用件8.1螺纹及螺纹连接8.2键和销连接8.3齿轮8.4滚动轴承8.5弹簧重点:螺纹及螺纹连接及螺栓、螺母的比例画法难点:螺栓、螺母的画法第9章零件图9.1 零件图的作用与内容9.2 零件视图的选择9.3 零件图的尺寸注法9.4技术要求在零件图上的标注9.5零件的工艺结构9.6常见典型零件图例分析9.7零件测绘重点:零件视图的选择难点:技术要求在零件图上的标注第10章装配图10.1 装配图的内容10.2 装配体的表达方案10.3装配图上的尺寸注法和技术要求10.4装配图中零、部件的序号及明细栏10.5装配体的工艺结构10.6装配体测绘和装配图的画法10.7识读装配图10.8由装配图拆画零件图重点:装配图的识读难点:装配体的表达方案第11章展开图焊接图(略)11.1展开图11.2焊接图(二)教学基本要求本课程内容为制图和识图,从学生的认知规律出发,循序渐进,使学生掌握基础知识、基本理论、基本方法和基本技能。
第10章装配图10.1 装配图概述任何机器都是由若干个零件按一定的装配关系和技术要求装配起来的。
图10-1是球阀的轴测装配图,由13个零件组成。
图10-2是表示球阀的装配图,这种用来表达机器或部件的图样,称为装配图。
10.1.1装配图的作用装配图主要表达机器或部件的结构形状、装配关系、工作原理和技术要求等内容。
设计时,一般先画出装配图,再根据装配图绘制零件图;装配时,则根据装配图把各零件装配成部件或机器;同时,装配图又是安装、调试、操作和检验机器或部件的重要参考资料。
由此可见,装配图是生产中主要的技术文件之一。
图10-1 球阀的轴测装配图1—阀体 2—阀盖 3—密封圈 4—阀芯 5—调整垫 6—螺杆 7—螺母8—填料垫 9—中填料 10—上填料 11—填料压紧套 12—阀杆 13—扳手10.1.2装配图的内容1.一组视图用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式,以及主要零件的结构形状。
如图10-2球阀装配图中的主视图采用全剖视,表达球阀的工作原理和各主要零件间的装配关系;俯视图表达主要零件的外形,并采用局部剖视表达扳手与阀体的连接关系;左视图采用半剖视,表达阀盖的外形以及阀体、阀杆、阀芯间的装配关系。
2.必要的尺寸用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。
3.技术要求说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求,一般用文字写出。
4.序号、明细栏和标题栏在装配图中,为了便于迅速、准确地查找每一零件,对每一零件编写序号,并在明细栏中依次列出零件序号、名称、数量、材料等。
在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
图10-2 球阀装配图10.2 装配图的表达方法第九章中介绍的机件的各种表达方法,在装配图的表达中同样适用。
但由于机器或部件是由若干个零件组成,装配图重点表达零件之间的装配关系、零件的主要形状结构、装配体的内外结构形状和工作原理等。
