SIMPLIS电流模式反激电路仿真的经典实例献上
SIMPLIS 不光用来仿真不带寄生参数的理想电路。
仿真带寄生参数的速度
也是非常快的。
用来观察密勒效应，仿真吸收电路，学习环路补偿等都非常实用。
例子是一个简单的反激电路，输入375V DC,输出12V1A,带一些寄生参数。
电路图如下:
对电路进行POP 分析和AC 分析，得到变换器稳定状态的波形以及闭环响应，整个过程用时不到30 秒。
VDS 波形
初级电流波形
次级电流波形
次级二极管波形
闭环波特图
U4 是个自定义的简单的电流模式IC 模型，连VCC 都没有。
里面包含了一
些峰值电流模式控制的基本功能，如占空比限制，最大检测电压，斜率补偿等。
完全是出于各人爱好(方便调整IC 参数)，大家可以使用SIMPLIS 自带的3842. U4 内部图。

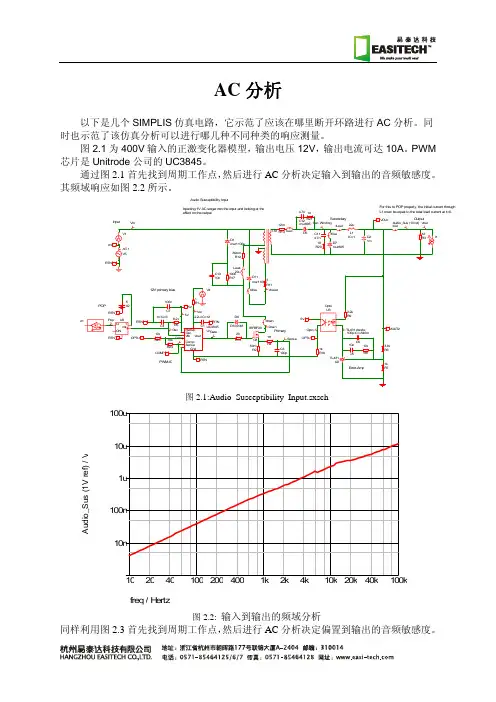

Simplis仿真应用干货分享-让你秒变技术达人先定个调，我不是做学问的，研究仿真只是为了尽量与工程应用相结合，本帖只谈仿真与工程应用，只谈仿真与工程应用，只谈仿真与工程应用，重要的事情要说三遍！并且尽量不出现大段的文字（我可以老实交代，我口才不好么），上图，上波形，上源文件！（由于公司的保密机制，不涉及实际产品）再列个提纲：（所有的仿真均为Circuit Level 以及Systerm Level，不涉及Component Level）第一部分：1.Simplis在拓扑控制中的应用1.1仿真的要素1.1.1 脉宽发生器（调宽/调频/移相）1.1.2 磁元件（电感以及变压器的损耗模型）1.1.3 功率半导体1.1.4 驱动线路（死区控制、隔离变压器）1.1.5 误差放大器（Type II，TypeIII）1.1.6 光耦1.1.7 软启动控制1.2拓扑控制（均为闭环控制）1.2.1 有源钳位正激及其同步整流控制1.2.2 有缘钳位反激1.2.3 有缘钳位正反激及其同步整流1.2.4 移相全桥及其同步整流控制1.2.5 半桥（全桥）谐振LLC1.2.6 Buck LLC两级架构1.2.7 Boost LLC两级架构1.2.8 硬开关全桥及其同步整流控制1.2.9 电流模式控制LLC1.2.10 三电平控制LLC1.3Simplis波形查看以及与Mathcad的组合使用1.3.1 关键点波形查看1.3.2 Mathcad波形计算以及功率器件损耗分析第二部分：2.Simplis在环路控制中的应用2.1 与环路控制相关的6要素2.1.1 音频隔离度2.1.2 输入阻抗2.1.3 输出阻抗2.1.4 Loop Gain2.1.5 动态响应2.1.6 滤波器阻抗2.2 Simplis与Mathcad组合使用进行环路控制2.2.1 Simplis考察功率级小信号2.2.2 Mathcad导入功率级小信号数据以及环路补偿控制2.2.3 计算、仿真、实验室实测交互验证为了方便叙述，先列举一个仿真的例子（TL HB LLC）：Schematic：Transient分析：环路Bode分析：1.1仿真的要素（备注：需要下载的请来原文下载）1.1.1 脉宽发生器（调宽/调频/移相）A.调宽---UC3843（用于单管控制，以及互补驱动控制，以及同步整流驱动控制），UC1825（用于应开关半桥\全桥），以及UCC28251（在1825的模型基础上改的用于应开关全桥的同步整流控制），仿真软件自带模型；B.调频---UCC25600（whereismycat版主所建模型）；C.移相---UCC28950（基于UC3895改的）。

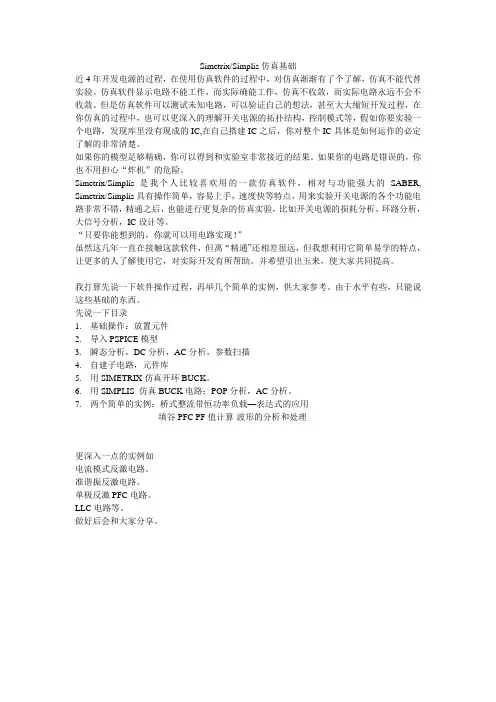

Simetrix/Simplis仿真基础近4年开发电源的过程，在使用仿真软件的过程中，对仿真渐渐有了个了解，仿真不能代替实验。
仿真软件显示电路不能工作，而实际确能工作，仿真不收敛，而实际电路永远不会不收敛。
但是仿真软件可以测试未知电路，可以验证自己的想法，甚至大大缩短开发过程，在你仿真的过程中，也可以更深入的理解开关电源的拓扑结构，控制模式等，假如你要实验一个电路，发现库里没有现成的IC,在自己搭建IC之后，你对整个IC具体是如何运作的必定了解的非常清楚。
如果你的模型足够精确，你可以得到和实验室非常接近的结果。
如果你的电路是错误的，你也不用担心“炸机”的危险。
Simetrix/Simplis是我个人比较喜欢用的一款仿真软件，相对与功能强大的SABER, Simetrix/Simplis具有操作简单，容易上手，速度快等特点，用来实验开关电源的各个功能电路非常不错，精通之后，也能进行更复杂的仿真实验，比如开关电源的损耗分析，环路分析，大信号分析，IC设计等。
“只要你能想到的，你就可以用电路实现！”虽然这几年一直在接触这款软件，但离“精通”还相差很远，但我想利用它简单易学的特点，让更多的人了解使用它，对实际开发有所帮助。
并希望引出玉来，使大家共同提高。
我打算先说一下软件操作过程，再举几个简单的实例，供大家参考。
由于水平有些，只能说这些基础的东西。
先说一下目录1.基础操作：放置元件2.导入PSPICE模型3.瞬态分析，DC分析，AC分析，参数扫描4.自建子电路，元件库5.用SIMETRIX仿真开环BUCK。
6.用SIMPLIS 仿真BUCK电路：POP分析，AC分析。
7.两个简单的实例：桥式整流带恒功率负载—表达式的应用填谷PFC PF值计算-波形的分析和处理更深入一点的实例如电流模式反激电路。
准谐振反激电路。
单极反激PFC电路。
LLC电路等。
做好后会和大家分享。
1.放置元件。
先打开程序，点击File——New Schematic,建立新电路图点这两处地方可以放置元件基本的元件如DC电源，波形发生器电源，分段源，受控源，电阻，电容，电感，变压器，MOS管，三极管，二级管，稳压管，压控开关，地，电压探头，电流探头，运放等都能找的到，如上图，也可以从Place——From Model Library菜单中找到更多的元件，如3842，TL431等。
