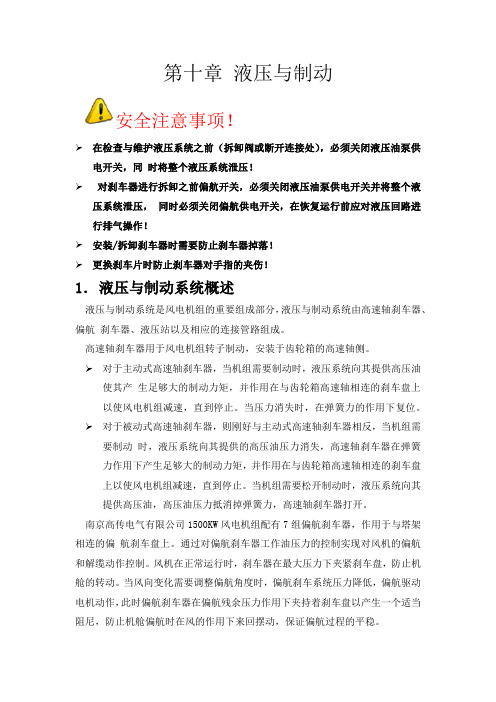

第十章液压与制动安全注意事项！在检查与维护液压系统之前（拆卸阀或断开连接处），必须关闭液压油泵供电开关，同时将整个液压系统泄压！对刹车器进行拆卸之前偏航开关，必须关闭液压油泵供电开关并将整个液压系统泄压，同时必须关闭偏航供电开关，在恢复运行前应对液压回路进行排气操作！安装/拆卸刹车器时需要防止刹车器掉落！更换刹车片时防止刹车器对手指的夹伤！1．液压与制动系统概述液压与制动系统是风电机组的重要组成部分，液压与制动系统由高速轴刹车器、偏航刹车器、液压站以及相应的连接管路组成。
高速轴刹车器用于风电机组转子制动，安装于齿轮箱的高速轴侧。
对于主动式高速轴刹车器，当机组需要制动时，液压系统向其提供高压油使其产生足够大的制动力矩，并作用在与齿轮箱高速轴相连的刹车盘上以使风电机组减速，直到停止。
当压力消失时，在弹簧力的作用下复位。
对于被动式高速轴刹车器，则刚好与主动式高速轴刹车器相反，当机组需要制动时，液压系统向其提供的高压油压力消失，高速轴刹车器在弹簧力作用下产生足够大的制动力矩，并作用在与齿轮箱高速轴相连的刹车盘上以使风电机组减速，直到停止。
当机组需要松开制动时，液压系统向其提供高压油，高压油压力抵消掉弹簧力，高速轴刹车器打开。
南京高传电气有限公司1500KW风电机组配有7组偏航刹车器，作用于与塔架相连的偏航刹车盘上。
通过对偏航刹车器工作油压力的控制实现对风机的偏航和解缆动作控制。
风机在正常运行时，刹车器在最大压力下夹紧刹车盘，防止机舱的转动。
当风向变化需要调整偏航角度时，偏航刹车系统压力降低，偏航驱动电机动作，此时偏航刹车器在偏航残余压力作用下夹持着刹车盘以产生一个适当阻尼，防止机舱偏航时在风的作用下来回摆动，保证偏航过程的平稳。
液压站的主要功能是向高速轴刹车器和偏航刹车器提供满足压力和流量要求的压力油。
油泵平时为间歇运行，当系统压力达到16MPa时，油泵停止运行，降到14MPa时，油泵启动。
2．液压与制动系统组成部件3．液压站检查与维护液压站主要由以下组件组成：油箱、电机、油泵、带旁路阀的滤油器、压力蓄能器、4-20mA压力传感器、带溢流阀的控制块、电磁阀等，其主要作用是为高速轴刹车器和偏航刹车器提供满足压力和流量要求的压力油。
执行标准：Q/09TLB002-2005KZP自冷盘式可控制动装置使用说明书目录1. 概述 (2)2. 装置结构特征与工作原理 (3)3.主要技术参数及安装尺寸 (4)4.制动装置的安装、调整与使用操作 (6)5.注意事项 (8)6.故障分析与排除 (9)7.安全保护装置及事故处理 (9)8.保养与维修 (9)9.运输与贮存 (9)10.开箱及检查 (10)11.订货要求 (10)12.其它事项 (10)1. 概述1.1用途与型号KZP系列自冷盘式可控制动装置主要用于大型机电设备的可控制动停车，特别适用于煤矿井下下运带式输送机的制动与停车，由于其属常闭式结构，因此适合于各种机电设备的定车。
1.2型号意义K ZP - / 制动器数量与型号制动盘直径盘式制动可控1.3主要技术性能(1)与电控装置配合，使大型机电设备的停车减速度保持在0.05-0.3m/s2;(2)系统突然断电时，仍能保证大型机电设备平稳地减速停车；(3)与电控装置配合，在有载工况下具有可控起车性能；(4)液压控制系统采用闭式回路控制，工作可靠性高。
(5)自冷盘式可控制动装置在环境温度为30°C时，每小时制动10次，盘的最高温度远小于150°C。
(6)最大制动力矩不应小于静制动力矩的1.5倍。
1.4适用环境(1)工作环境温度不大于40°C；(2)无显著摇摆和剧烈振动、冲击的场合；(3)无足以锈蚀金属的气体及尘埃的环境；(4)无滴水、漏水的地方；(5)适合煤矿井下要求防爆的场合。
1—电动机；2—联轴器；3—牵引体；4—传动轮；5—联轴器；6—垂直轴减速器；7—制动盘；8—弹簧；9—活塞；10—闸瓦；11—油管图1 制动装置布置图2. 装置结构特征与工作原理2.1 组成自冷盘式可控制动装置主要由制动盘，液压制动器（含活塞、闸瓦、弹簧等），底座，液压站等组成，图1是制动装置在系统中的布置示意图。
它主要由制动盘7和液压制动器（8，9，10）等组成。
液压盘式刹车装置（机械）使用维护手册2008年5月目录1. 概述 (1)1.1该装置具有以下五种功能 (1)2. 主要技术参数 (2)3. 工作原理与系统组成 (2)3.1制动执行机构 (2)3.2液压站 (5)3.3操纵组件 (6)4. 安装 (8)4.1安装刹车盘 (8)4.2安装刹车钳 (8)4.3工作钳、安全钳组的安装 (8)4.4液压阀件、液压管路的安装 (9)4.5气路连接 (10)5. 调试 (10)5.1准备工作 (10)5.2调试 (10)5.3检查、确认设备 (17)6. 操作 (18)6.1准备工作 (18)7. 使用与维护 (20)7.1注意事项 (20)7.2液压油 (20)7.3滤油器 (21)7.4蓄能器 (23)7.5刹车钳 (24)8. 故障检修 (28)8.1一般潜在故障检修指南 (28)8.2盘刹系统故障的分析与判断 (29)8.3盘刹系统故障排除后的试车 (31)9. 附图 (31)10. 常用备件推荐清单 (34)1.概述液压盘式刹车装置为机、电、液一体化产品，它是绞车的重要部件。
了解熟悉其结构、原理和性能并正确使用与维护该装置，对保证钻机的安全可靠运行具有重要的指导意义。
液压盘式刹车装置由液压站、操纵台、制动执行机构及管路部分组成。
液压站是动力源，执行机构包括常开式工作钳和常闭式安全钳、钳架、刹车盘等，操纵台是执行机构的控制中心，它通过手动操作换向阀组，对制动执行机构的动作进行控制。
1.1 该装置具有以下五种功能1.1.1工作制动通过操作刹车阀的操作手柄，调节工作钳对制动盘的正压力，从而为主机提供大小可调的刹车力矩，满足送钻、起下钻等不同工况的要求。
1.1.2紧急制动遇到紧急情况或停机及司钻离开操作位置时，按下紧急制动按钮，工作钳、安全钳全部参与制动，实现紧急刹车。
1.1.3防碰保护当大钩提升重物上升到某高度应该实现制动的位置，由于操作失误或其它原因，未实施制动时，过卷阀或防碰阀会动作并发出信号，工作钳和安全钳全部参与刹车，实施紧急制动，避免碰撞天车事故发生。
液压制动系统的工作原理
液压制动系统是一种主要用于车辆制动的装置，它的工作原理主要是通过利用流体压力将制动力转化为机械能来实现制动的目的。
液压制动系统主要由制动踏板、主缸、制动管路、制动器和制动液组成。
当踏板被踩下时，会产生一个压力信号，通过传递给主缸，主缸会将这个压力信号转化为液体压力，并将其传输到制动器。
制动器内部包含了一个由活塞组成的油缸和制动蹄片。
当液体压力通过制动管路传递到制动器，活塞会受到压力的影响向外运动。
同时，制动液会通过油管进入油缸，并使油缸内压力升高。
随着油缸内部压力的增加，制动器的制动蹄片会被迫贴紧制动盘，产生摩擦。
摩擦力会阻碍车轮的旋转，从而使车辆减速或停止。
当踏板释放时，液压制动系统会自动释放压力，并通过弹簧等装置使制动器的蹄片与制动盘分离，从而消除刹车作用。
液压制动系统的工作原理基于流体的传导特性，利用液体的不可压缩性和传递性来实现制动功能。
这种系统具有制动力分配均匀、制动效果稳定等优点，被广泛应用于各种类型的车辆中。
第四部分全液压制动系统制动系统（1）液压原理图本机采用全液压双回路湿式制动系统，原理如上图所示。
1．行车制动系统：行车制动采用全液压双回路湿式制动。
具有制动平稳、反应灵敏、操作轻便、安全可靠、制动性能不受作业环境影响等优点。
2．紧急和停车制动系统：用于停车后的制动，或者在行车制动失效时的应急制动，由紧急制动电磁阀控制。
另外，当系统出现故障，行车制动回路中的蓄能器内油压低于5.5MPa时，能自动切断紧急制动电磁阀电源，并使变速箱挂空档，装载机紧急停车，以确保行车安全。
本机行车制动系统由泵（与液压系统共用）、双路充液阀、蓄能器、双路制动阀、压力开关及管路组成。
系统压力油由泵提供，进入充液阀，当系统压力低于11.4 MPa时，双路充液阀开启，对系统充液；当压力高于13.8 MPa时，双路充液阀关闭，停止对系统充液，泵出油用于液压系统散热。
双路充液阀设有低压报警开关，系统压力低于9 MPa时，系统报警，表示双路充液阀出现故障，应停车予以排除。
当系统充液时，压力油分两路进入前后回路的蓄能器，两回路是相互独立的，一路出现泄漏等故障时，另一回路压力不会因此而降低，提高系统的相对可靠性。
踩下制动踏板，行车制动回路中的蓄能器内储存的高压油经双路制动阀进入前后驱动桥的轮边制动器，制动车轮。
放松制动踏板解除制动后，桥轮边制动器内的液压油经双路制动阀流回油箱。
双路制动阀的输出油压和作用在制动踏板上的操纵力成正比。
◆ 动力切断功能（刹车脱档功能）当行车时变速操纵手柄处于前进或后退Ⅰ、Ⅱ档位，且动力切断选择开关闭合（即按钮灯亮） 时，在实施脚制动的同时， 电控盒向变速操纵 阀发出指令，使变速箱挂空档，切断动力输出。
当行车时变速操纵手柄处于前进或后退Ⅰ、 Ⅱ档位，且动力切断选择开关断开（即按钮灯灭） 时，在制动的同时将不切断变速箱动力输出。
1. 紧急制动按钮 2. 动力切断选择开关注意：行车中，当变速操纵手柄处于前进或后退Ⅰ、Ⅱ档位时，不要轻易使动力切断选择开关断开，否则可能会损坏制动器及传动系统。
