非金属单相16表位计量箱招标技术规范2016

Q/SDJ1196-2013上海市电力公司低压电能计量箱技术规范（试行稿）低压电能计量箱技术规范范围本标准适用于上海市电力公司所辖范围内贸易结算额定电压为交流220V、380V, 50Hz的低压电能计量箱。

本标准适用于100kW及以下低压供电居民、非居民客户新建或改造所需的计量箱。

本标准规定了低压电能计量箱的结构和制造要求、试验方法以及选用、安装、验收等。

规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级（IP代码）GB/T5169.10 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程术语和定义电能计量箱（以下简称计量箱）对居民、非居民客户用电进行计量的专用箱，分为单表位和集中多表位计量箱两大系列。

单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。

集中多表位计量箱用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。

紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。

分体式计量箱指计量器具及互感器与电能表不安装在同一计量箱内的。

非金属低压电能计量箱订货技术条件（试行）1 范围本技术条件规定了非金属电能计量箱的使用条件、名词术语、额定参数、结构和选型要求、试验、标志、使用期限、包装、运输及贮存等具体内容。

本技术条件适用于电力公司所属配网电力客户低压0.4KV及以下单相、三相电能计量箱新装、改造工程的订货及验收。

2 引用标准GB 7251．1--2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251．3 2006低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 7251.5-1998低压成套开关设备和控制设备第五部分对户外公共场所的成套设备GB 17466.1-2008家用和类似用途固定式电气装置电器附件安装盒和外壳第一部分通用要求GB／T16934--1997电能计量柜GB 50054--1995低压供配电设计规范GB 50096--2003住宅设计规范GB 50171--1992电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50303 2002建筑电气工程施工质量验收规范GB 5169.11-1997电工电子产品着火危险，成品的灼热丝试验和导则GB 14048.2-2001低压开关设备和控制设备—低压断路器GB 4208-2008外壳防护等级(IP代码)GB/T 2423.44-1995电工电子产品环境试验。

试验Eg：撞击、弹簧锤GB/T 23686-2009 《低压电器环境意识设计导则》GB/T 16422.2-1999塑料实验室光源暴露试验方法。

试弧灯DL／T 448 2000电能计量装置技术管理规程DL／T 599--2005城市中低压电网改造技术导则DL／T 621 1997交流电气装置的接地DL／T 825 2002电能计量装置安装接线规则DL／T 5131--2001农村电网建设与改造技术导则DL／T 5137--2001电测量及电能计量装置设计技术规程DL／T 5202 2004电能计量系统设计技术规程3 名词术语非金属电能计量箱：由非金属绝缘箱体部件按功能单元分区集成导线、开关、电能表及其他元件的配电计量装置。

国家电网公司集中规模招标采购国家电网公司山东省电力公司技术规范书固化低压计量箱（单相，非金属）专用技术规范（06GH-500135981-00001）招标文件2019年3月一、通用要求结合山东电力系统的实际，对相关内容进行了明确、并提出了部分补充内容，这些内容与国家电网公司颁布的技术规范及招标技术规范书有同样的法律效力。

凡是在《低压计量箱采购标准第1部分》通用技术规范、专用技术规范、《低压计量箱技术规范》Q／GDW11008-2013中与本补充说明不一致的条款，以本补充说明为准。

三、备品备件供货表四、明确补充技术要求1.计量箱采用《低压计量箱技术规范》Q／GDW11008-2013中相应的图纸，计量箱外壳几何尺寸误差应不超过5mm。

2.电能表接插件(2)电能表插入后，电能表的表尾盖应能够自由开启和单独施加封印。

(3)考虑到电能表送电后的运行维护，应能够在电能表不停电的情况下进行更换电能表(即更换电能表时不给用电客户停电)，电能表接插件的火线进出端、零线进出端应能够手动短接。

3.计量箱壳体内部(或外部)、箱门门板内部(或外部)的明显部位均应有生产厂家的名称全称，生产厂家名称应与壳体、门板在注塑时同步一次成型，禁止采用粘贴或印刷方式。

4.多表位计量箱采用带挂鼻平面把手锁，1表位计量箱采用挂锁。

锁鼻应采用58黄铜电镀镍铬合金或304不锈钢，锁鼻厚度6±0.2m，锁鼻孔直径7±0.2m，螺丝孔深度不小于8 mm,螺丝采用国标M3不锈钢螺丝，长度为8 mm。

锁鼻损坏后应有便于更换的措施。

锁鼻具体尺寸见下图:5.视窗应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）。

视窗与箱门应无缝紧密结合，外部无固定螺钉。

同1排电能表共用一个视窗。

视窗应设置防晒盖，防晒盖应能自由落下且有防风的结构措施及散热措施，装拆方便。

6.计量箱内所有部件的绝缘材料（电能表接插件、分线端子排外年壳等）均应阻燃，能通过《低压计量箱技术规范》Q／GDW11008-2013中第7.2.1.3的试验。

电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装与试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求与适用的标准，未对一切技术细则做出规定，也未充分引述有关标准与规范的条文，供方应提供一套满足本规范书与现行有关标准要求的高质量产品及其相应服务。

1.3 假如供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或者系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书“技术差异表”中加以全面描述。

1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准与行业标准。

应遵循的要紧现行标准如下：1. GB7251.1-2005开关与操纵设备第1部分型式试验与部分型式试验成套设备；2． GB7251.3-2006开关与操纵设备第3部分对非专业人员可进入场地的低压成套开关设备与操纵设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯与按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动操纵站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式操纵电路电器》21. GB14048.5 《机电式操纵电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击与碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用与类似用途固定或者电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。

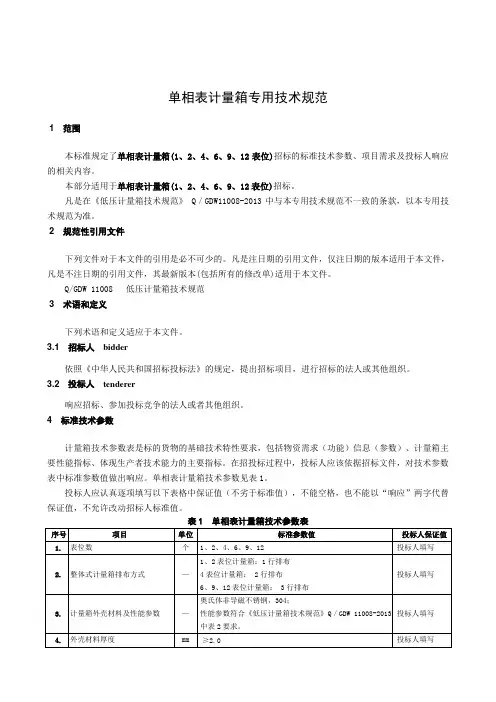

单相表计量箱专用技术规范1范围本标准规定了单相表计量箱(1、2、4、6、9、12表位)招标的标准技术参数、项目需求及投标人响应的相关内容。

本部分适用于单相表计量箱(1、2、4、6、9、12表位)招标。

凡是在《低压计量箱技术规范》 Q／GDW11008-2013中与本专用技术规范不一致的条款，以本专用技术规范为准。

2规范性引用文件下列文件对于本文件的引用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

Q/GDW 11008 低压计量箱技术规范3术语和定义下列术语和定义适应于本文件。

3.1招标人bidder依照《中华人民共和国招标投标法》的规定，提出招标项目，进行招标的法人或其他组织。

3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。

4标准技术参数计量箱技术参数表是标的货物的基础技术特性要求，包括物资需求（功能）信息（参数）、计量箱主要性能指标、体现生产者技术能力的主要指标。

在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。

单相表计量箱技术参数见表1。

投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。

5单套产品组件、材料配置表组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照表2.1～表2.8进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。

否则视为不响应。

6使用环境条件表使用环境条件见表3。

特殊环境要求根据项目情况进行编制。

7RFID标签技术及粘贴要求7.1.RFID标签技术要求国家电网公司企业标准Q/GDW10893-2018《计量用电子标签技术规范》对计量用电子标签的技术要求、试验项目及要求、检验规则和质量管理要求等做了详细规定。

关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。

为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。

其中6表位计量箱有两种排列方式：2排布置、3排布置。

2．三相表直接接入计量箱1、2表位。

3．三相表经互感器接入计量箱1、2表位。

从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。

考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。

山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。

2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。

新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。

三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。

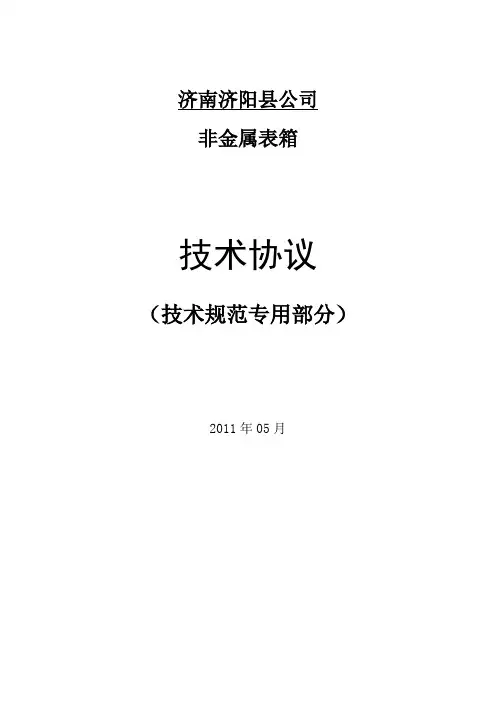

济南济阳县公司非金属表箱技术协议（技术规范专用部分）2011年05月目录I 非金属表箱投标价格汇总表II 非金属表箱分项配置价格明细表III 非金属表箱技术规范一、总则1 一般规定2 投标人应提供的资质文件3 工作范围和进度要求4 联系方式、图纸、数据和说明5 引用标准二、使用环境条件三、技术要求四、供货范围及包装运输五、现场服务六、质量保证附录A 投标产品的销售及运行业绩表（近三年）I 非金属表箱投标价格汇总表招标编号：投标人全称：货币单位：人民币元序号整体装置设备材料名称（含主设备装置材料、备品备件、专用工具仪表、关键外购外协元件、检验、技术服务）规格型式参数或技术要求单位数量投标报价(元)一单相1表位计量箱套 1二单相2表位计量箱套 1三单相4表位计量箱套 1四单相6表位计量箱套 1五单相9表位计量箱套 1六单相12表位计量箱套 1七单相16表位计量箱套 1八三相1表位计量箱套 1 注：中文数字“一、二、三…”为整体设备装置材料之不同规格型号的编号。

II非金属表箱分项配置投标价格明细表招标编号：投标人全称：货币单位：人民币元序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)一单相1表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 表前隔离开关2P 63A ABB只 2 2P 63A 正泰只2 2P 63A 施耐德只2 2P 63A 德力西只2 2P 63A 长城只202 表后断路器2P 60A ABB只2 2P 60A 正泰只2 2P 60A 施耐德只2 2P 60A 德力西只2 2P 60A 长城只203 箱体及附件工程塑料材质个 1二单相2表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 1序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)01 表前隔离开关2P 63A ABB只 2 2P 63A 正泰只2 2P 63A 施耐德只2 2P 63A 德力西只2 2P 63A 长城只202 表后断路器2P 60A ABB只2 2P 60A 正泰只2 2P 60A 施耐德只2 2P 60A 德力西只2 2P 60A 长城只203 箱体及附件工程塑料材质个 1三单相4表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 总进线断路器2P 125A ABB只 1 2P 125A正泰只 1 2P 125A施耐德只 1 2P 125A德力西只 1 2P 125A长城只 102 零线接线盒1进4出只 103 地线接线盒1进4出只 104 表前隔离开关2P 63A ABB只 4 2P 63A 正泰只 4 2P 63A 施耐德只 4 2P 63A 德力西只 4 2P 63A 长城只 405 表后断路器2P 60A ABB只 3 2P 60A 正泰只 3 2P 60A 施耐德只 3 2P 60A 德力西只 3 2P 60A 长城只 306 箱体及附件工程塑料材质个 1序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)四单相6表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 总进线断路器4P 100A ABB只 1 4P 100A 正泰只 1 4P 100A 施耐德只 1 4P 100A 德力西只 1 4P 100A 长城只 102 零线接线盒1进6出只 103 地线接线盒1进6出只 104 表前隔离开关2P 63A ABB只 6 2P 63A 正泰只 6 2P 63A 施耐德只 6 2P 63A 德力西只 6 2P 63A 长城只 605 表后断路器2P 60A ABB只 5 2P 60A 正泰只 5 2P 60A 施耐德只 5 2P 60A 德力西只 5 2P 60A 长城只 506 箱体及附件工程塑料材质个 1五单相9表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 总进线断路器4P 125A ABB只 1 4P 125A正泰只 1 4P 125A施耐德只 1 4P 125A德力西只 1 4P 125A长城只 1序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)02 零线接线盒1进9出只 103 地线接线盒1进9出只 104 表前隔离开关2P 63A ABB只9 2P 63A 正泰只9 2P 63A 施耐德只9 2P 63A 德力西只9 2P 63A 长城只905 表后断路器2P 60A ABB只8 2P 60A 正泰只8 2P 60A 施耐德只8 2P 60A 德力西只8 2P 60A 长城只806 箱体及附件工程塑料材质个 1六单相12表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 总进线断路器4P 160A 长城只 1 4P 160A 正泰只 1 4P 160A 施耐德只 1 4P 160A 德力西只 1 4P 160A 长城只 102 零线接线盒1进12出只 103 地线接线盒1进12出只 104 表前隔离开关2P 63A ABB只12 2P 63A 正泰只12 2P 63A 施耐德只12 2P 63A 德力西只12 2P 63A 长城只1205 表后断路器2P 60A ABB只11 2P 60A 正泰只11 2P 60A 施耐德只11序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)2P 60A 德力西只112P 60A 长城只1106 箱体及附件工程塑料材质个 1七单相16表位计量箱ABB套 1 正泰套 1 施耐德套 1 德力西套 1 长城套 101 总进线断路器4P 200A ABB只 1 4P 200A 正泰只 1 4P 200A 施耐德只 1 4P 200A 德力西只 1 4P 200A 长城只 102 零线接线盒1进16出只 103 地线接线盒1进16出只 104 表前隔离开关2P 63A ABB只16 2P 63A 正泰只16 2P 63A 施耐德只16 2P 63A 德力西只16 2P 63A 长城只1605 表后断路器2P 60A ABB只15 2P 60A 正泰只15 2P 60A 施耐德只15 2P 60A 德力西只15 2P 60A 长城只1506 箱体及附件工程塑料材质个 1 八三相1表位计量箱ABB套 1正泰套 1序号装置或分项配置名称规格型式参数技术要求单位数量投标单价(元)投标总价(元)施耐德套 1德力西套 1长城套 101 表前隔离开关4P 125A ABB只 14P 125A正泰只 14P 125A施耐德只 14P 125A德力西只 14P 125A长城只 102 表后延时分励脱扣断路器（与智能电能表配套）4P 100A ABB只 14P 100A正泰只 14P 100A施耐德只 14P 100A德力西只 14P 100A长城只 103 箱体及附件工程塑料材质个 1注：中文数字“一、二、三…”为整套装置编号；阿拉伯数字“01、02、03…”为分项配置编号。

塑料计量箱技术协议2016年7月目录1总则2基本要求2.1计量箱类型：2.2计量箱箱体材料:2.3计量箱内部设备配置：2.4计量箱结构2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准：GB7251.1低压成套开关设备和控制设备GB/T16934电能计量柜GB4208外壳防护等级（IP代码）GB/T2423.17耐腐蚀、耐老化GB10963.1电气附件--家用及类似场所用过电流保护断路器IEC608982基本要求2.1计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

2.2.2计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置：2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

2016国家计量检定规程规范目录【P29-42】2016-06-09 09:15 | 计控信息P29JJF1014-1989罐内液体石油产品JJF1015-2014 计量器具型式评价通用规范JJF1016-2014 计量器具型式评价大纲编写导则JJF1017-1990使用硫酸铈-亚铈剂量计测量γ射线水吸收剂量标准方法JJF1019-1990 60Co远距离治疗束吸收剂量的邮寄监测方法JJF1020-1990 γ射线辐射加工剂量保证监测方法JJF1021-1990产品质量检验机构计量认证技术考核规范JJF1022-2014 计量标准命名与分类编码JJF1023-1991常用电学计量名词术语(试行)JJF1024-2006测量仪器可靠性分析JJF1025-1991机械秤改装JJF1026-1991光子和高能电子束吸收剂量测定方法JJF1027-1991测量误差及数据处理技术规范(试行)JJF1028-1991使用重铬酸银剂量计测量γ射线水吸收剂量标准方法JJF1029-1991电子探针定量分析用标准物质研制规范JJF1030-2010 恒温槽技术性能测试规范JJF1031-1992依法管理的物理化学计量器具分类规范JJF1032-2005光学辐射计量名词及定义JJF1033-2008计量标准考核规范JJF1034-2005声学计量名词术语及定义JJF1035-2006电离辐射计量术语及定义JJF1036-1993交流电能表检定装置试验规范JJF1037-1993线列固体图像传感器特性参数测试JJF1038-1993直流电阻计量保证方案技术规范JJF1039-1993同轴功率计量保证方案技术规范JJF1040-1993射频衰减计量保证方案技术规范JJF1041-1993磁性材料磁参数计量保证方案技术规范JJF1042-1993直流电动势计量保证方案JJF1043-1993维氏硬度计量保护保证方案JJF1044-1993放射性核素活度计量保证方案(试行)JJF1045-1993长度(量块)计量保证方案技术规范JJF1046-1994金属电阻应变计的工作特性JJF1047-1994磁耦合直流电流测量变换器JJF1048-1995数据采集系统JJF1049-1995温度传感器动态响应校准JJF1050-1996工作用热传导真空计JJF1051-2009计量器具命名与分类编码JJF1052-1996气流式纤维细度测定仪的校准JJF1053-1996负荷传感器动态特性JJF1054-1996人血清无机成分分析结果评定规范JJF1055-1997 交流电能表现场校准技术规范JJF1056-1998燃油加油机税控装置P30JJF1057-1998数字存储示波器JJF1059.1-2012测量不确定度评定与表示技术规范JJF1059.2-2012用蒙特卡洛法评定测量不确定度技术规范JJF1059.3-201JJF1060-1999税控燃油加油机定型鉴定大纲JJF1061-1999税控燃油加油机制造许可证考核JJF1062-1999电离真空计JJF1063-2000石油螺纹单项参数检查仪JJF1064-2010 坐标测量机校准规范JJF1065-2000射频通信测试仪校准规范JJF1066-2000测长机校准规范JJF1067-2014 工频电压比例标准装置校准规范JJF1068-2000工频电流比例标准装置JJF1069-2012法定计量检定机构考核规范JJF1070-2005定量包装商品净含量计量检验JJF1070.1-2010定量包装商品净含量检验规则（肥皂）JJF1070.2-2011 定量包装商品净含量计量检验规则 - 小麦粉JJF1071-2010 国家计量校准规范编写规则JJF1072-2000齿厚卡尺校JJF1073-2000高频Q表JJF1074-2001酒精密度-浓度测量用表JJF1075-2001钳形电流表校准规范JJF1075-2015钳形电流表校准规范JJF1076-2001湿度传感器校准规范JJF1077-2002测微准直望远镜校准规范JJF1078-2002光学测角比较仪校准规范JJF1079-2002阴极射线管彩色分析仪JJF1080-2002 -50~+90℃黑体辐射源JJF1081-2002垂准仪校准规范JJF1082-2002平板仪校准规范JJF1083-2002光学倾斜仪校准规范JJF1084-2002框式水平仪和条式水平仪校准规范JJF1085-2002水平尺校准规范JJF1086-2002膜式煤气表定型鉴定大纲JJG1087-2013 矿用氧气检测报警器检定规程JJF1088-2002外径千分尺(测量范围500mm~3000mm)校准规范JJF1089-2002滚动轴承径向游隙测量仪JJF1090-2002非金属建材塑限测定仪校准规范JJF1091-2001测量内尺寸千分尺校准规范JJF1092-2002光切显微镜JJF1093-2002投影仪P31JJF1093-2015投影仪校准规范JJF1094-2002测量仪器特性评定JJF1095-2002电容器介质损耗测量仪JJF1096-2002引申计标定器JJF1097-2003平尺校准规范JJF1098-2003热电偶热电阻自动测量系统校准规范JJF1099-2003表面粗糙度比较样块校准规范JJF1100-2003平面等厚干涉仪校准规范JJF1101-2003环境试验设备温度、湿度校准规范JJF1102-2003内径表校准规范JJF1103-2003万能试验机计算机数据采集系统评定JJF1104-2003国家计量检定系统表编写规则JJF1105-2003触针式表面粗糙度测量仪校准规范JJF1106-2003眼镜产品透射比测量装置校准规范JJG1107-2015 自动标准压力发生器检定规程JJG1108-2015 铁路支距尺检定规程JJG1109-2015 铁路支距尺检定器检定规程JJG1110-2015 铁道车辆轮对轮位差、盘位差测量器检定规程JJG1111-2015 铁道车辆轮重测定仪检定规程JJF1112-2003计量检测体系确认规范JJF1113-2004轴承套圈角度标准件测量仪校准规范JJF1114-2004光学数显分度台校准规范JJF1115-2004光电轴角编码器校准规范JJF1116-2004线加速度计的精密离心机校准规范JJF1117-2010计量比对JJF1117.1-2012化学量测量比对技术规范JJF1118-2004全球定位系统(GPS)接收机(测地型和导航型)校准规范JJF1119-2004电子水平尺校准规范JJF1120-2004热电离同位素质谱计校准规范JJF1121-2004手持式齿距比较仪校准规范JJF1122-2004齿轮螺旋线测量仪器校准规范JJF1123-2004基圆齿距比较仪校准规范JJF1124-2004齿轮渐开线测量仪器校准规范JJF1126-2004超声波测厚仪校准规范JJF1127-2004射频阻抗材料分析仪校准规范JJF1128-2004矢量信号分析仪校准规范JJF1129-2005 尿液分析仪校准规范JJF1130-2005几何量测量设备校准中的不确定度评定指南JJF1131-2005 TDMA—GSM数字移动通信综合测试仪校准规JJF1132-2005组台式角度尺校准规范JJF1133-2005X射线荧光光谱法黄金含量分析仪校准规范JJF1134-2005专用工作测力机校准规范P32JJF1135-2005化学分析测量不确定度评定JJF1136-2005音准仪校准规范JJF1137-2005传声器前置放大器校准规范JJF1138-2005铣刀磨后检查仪JJF1139-2005检定周期确定原则和方法JJF1140-2006直角式检查仪JJF1141-2006 汽车转向角检验台校准规范JJF1142-2006建筑声学分析仪JJF1143-2006混响室声学特性JJF1144-2006电磁骚扰测量接收机JJF1145-2006驻极体传声器测试仪JJF1146-2006消声水池声学特性JJF1147-2006消声室和半消声室声学特性JJF1148-2006角膜接触镜检测仪JJF1149-2014心脏除颤器校准规范JJF1150-2006光电探测器相对光谱响应度JJF1151-2006 车轮动平衡机JJF1152-2006任意波发生器JJF1153-2006冲击加速度计(绝对法)JJF1154- 2006 四轮定位仪校准规范JJF1154-2014 四轮定位仪校准规范JJF1155-2006 30MHz～1.0GHz功率吸收钳JJF1156-2006振动冲击转速计量术语及定义JJF1157-2006测量放大器JJF1158-2006稳定同位素气体质谱仪JJF1159-2006四极杆电感耦合等离子体质谱仪JJF1160-2006中小规模数字集成电路测试设备JJF1161-2006催化燃烧式甲烷测定器型式评价大纲JJF1162-2006粉尘采样器型式评价大纲JJF1163-2006光干涉式甲烷测定器型式评价大纲JJF1164-2006 台式气相色谱-质谱联用仪JJF1165-2007信纳表JJF1167-2007杂音计校准规范JJF1168-2007 便携式制动性能测试仪JJF1169-2007 汽车制动操纵力计JJF1170-2007负温度系数低温电阻温度计校准规范JJF1171-2007温度巡回检测仪校准规范JJF1172-2007挥发性有机化合物光离子化检测仪校准规范JJF1173-2007测量接收机校准规范JJF1174-2007数字信号发生器JJF1175-2007试验筛JJF1176-2007（0~1500）℃钨铼热电偶P33JJF1178-2007用于标准铂电阻温度计的固定点装置JJF1179-2007集成电路高温动态老化系统JJF1195-2008轮胎耐久性及轮胎高速性能转鼓试验机JJF1196-2008机动车方向盘转向力转向角检测仪JJF1198-2008通信用可调谐激光源JJF1203-2008 电声产品(扬声器类) 功率寿命试验仪校准规范JJF1204-2008 TD-SCDMA数字移动通信综合测试仪校准规范JJF1205-2008 谐波和闪烁分析仪校准规范JJF1207-2008针规、三针JJF1208-2008沥青针入度仪校准规范JJF1209-2008齿轮齿距测量仪校准规范JJF1210-2008低速转台JJF1211-2008 激光粒度分析仪校准规范JJF1212-2008便携式动态轴重仪校准规范JJF1213-2008肺功能仪校准规范JJF1214-2008 长度基线场校准规范JJF1215-2009 整体式内径千分尺(6000mm 10000mm)校准规范JJF1216-2009音波式皮带张力计JJF1217-2009 高频电刀校准规范JJF1218-2009标准物质研制报告编写规则JJF1219-2009 激光测振仪校准规范JJF1221-2009汽车排气污染物监测用底盘测功机JJF1222-2009月饼销售包装计量检验规则JJF1225-2009汽车用透光率计JJF1227-2009汽油车稳态加载污染物排放检测系统JJF1228-2009声功率计JJF1229-2009质量密度计量名词术语及定义JJF1230-2009汽车正面碰撞试验用人形试验装置JJF1231-2009 汽车侧面碰撞试验用人形试验装置校准规范JJF1234-2010 呼吸机校准规范JJF1235-2010 电视频率信号发生器校准规范JJF1236-2010 半导体管特性图示仪校准规范JJF1237-2010 SDH/PDH传输分析仪校准规范P34JJF1238-2010 集成电路静电放电敏感度测试设备校准规范JJF1239-2010 稀土永磁体磁性温度系数测量技术规范JJF1240-2010 临界流文丘里喷嘴法气体流量标准装置校准规范JJF1241-2010 声级记录仪校准规范JJF1242-2010 激光跟踪三维坐标测量系统校准规范JJF1243-2010 高声压传声器校准器校准规范JJF1244-2010 食品和化妆品包装计量检验规则JJF1245.1-2010安装式电能表型式评价大纲通用要求JJF1245.2-2010安装式电能表型式评价大纲特殊要求机电式有功电能表(0.5,1和2级) JJF1245.3-2010安装式电能表型式评价大纲特殊要求静止式有功电能表(0.2S0.5S1和2级)JJF1245.4-2010安装式电能表型式评价大纲特殊要求机电式无功电能表(2和3级)JJF1245.5-2010安装式电能表型式评价大纲特殊要求静止式无功电能表(2和3级)JJF1245.6-2010安装式电能表型式评价大纲特殊要求功能类电能表JJF1246-2010制造计量器具许可考核通用规范(非正式版)JJF1247-2010 动态（矿用）轻轨衡校准规范JJF1248-2010 通道式车辆放射性监测系统校准规范JJF1249-2010 放射性溶液校准规范JJF1250-2010 激光千分尺平行度检查仪校准规范JJF1252-2010 激光千分尺平行度检查仪校准规范JJF1253-2010 带表卡规校准规范JJF1254-2010 数显测高仪校准规范JJF1255-2010 厚度表校准规范JJF1256-2010 X射线单晶体定向仪校准规范JJF1257-2010干体式温度校准器校准方法JJF1258-2010步距规JJF1259-2010医用注射泵和输液泵JJF1260-2010婴儿培养箱JJF1261.1-2010用能产品能源效率标识计量检测规则JJF1261.2-2010 房间空调器能源效率标识计量检测规则JJF1261.3-2010 家用电磁炉能源效率标识计量检测规则JJF1261.3-2015 家用电磁灶能源效率标识计量检测规则JJF1261.4-2012转速可控型房间空气调节器能源效率标识计量检测规则JJF1261.4-2014 转速可控型房间空气调节器能源效率标识计量检测规则JJF1261.5-2012 自动电饭锅能源效率标识计量检测规则JJF1261.6-2012计算机显示器能源效率标识计量检测规则JJF1261.7-2013平板电视能源效率标识计量检测规则JJF1261.7-2014 平板电视能源效率标识计量检测规则JJF1261.8-2013电动洗衣机能源效率标识计量检测规则JJF1261.8-2014 电动洗衣机能源效率标识计量检测规则JJF1261.9-2013 家用燃气快速热水器和燃气采暖热水炉能源效率标识计量检测规则JJF1261.9-2014 复印机能源效率标识计量检测规则P35JJF1261.10-2013 家用和类似用途微波炉能源效率标识计量检测规则JJF1261.10-2014 高压钠灯能源效率标识计量检测规则JJF1261.11-2013 家用太阳能热水系统能源效率标识计量检测规则JJF1261.11-2014 家用电冰箱能源效率标识计量检测规则JJF1261.12-2013 微型计算机能源效率标识计量检测规则JJF1261.16-2015 储水式电热水器能源效率标识计量检测规则JJF1261.17-2015 复印机、打印机和传真机能源效率标识计量检测规则JJF1261.18-2015 交流接触器能源效率标识计量检测规则JJF1261.19-2015交流电风扇能源效率计量检测规则JJF1261.20-2015电力变压器能源效率计量检测规则JJF1262-2010 铠装热电偶校准规范JJF1263-2010 六氟化硫检测报警仪校准规范JJF1264-2010 互感器负荷箱校准规范JJF1267-2010 同位素稀释质谱基准方法技术规范JJF1268-2010 医用X射线CT模体校准规范JJF1269-2010 压电集成电路传感器（IEPE）放大器校准规范JJF1270-2010 温度、湿度、振动综合环境试验系统校准规范JJF1271-2010公路运输模拟试验台校准规范JJF1272-2010阻容法露点湿度计校准规范JJF1273-2010磁粉探伤机校准规范JJF1274-2010运动黏度测定仪校准规范JJF1275-2010 X射线安全检查仪校准规范JJF1276-2011 宽带码分多址接入(WCDMA)数字移动通信综合测试仪校准规范JJF1277-2011 无线局域网测试仪校准规范JJF1278-2011 蓝牙测试仪校准规范JJF1279-2011 单机型和集中管理分散计费型电话计时计费器型式评价大纲JJF1280-2011 容栅数显标尺校准规范JJF1281-2011 烟草填充测定仪校准规范JJF1282-2011 电子式时间继电器校准规范JJF1283-2011 剩余电流动作保护器动作特性检测仪校准规范JJF1284-2011 交直流电表校验仪校准规范JJF1285-2011 表面电阻测试仪校准规范JJF1286-2011 无线信道模拟器校准规范JJF1287-2011 澄明度检测仪校准规范JJF1288-2011 多通道声分析仪校准规范JJF1289-2011 耳声发射测量仪校准规范JJF1290-2011 微粒检测仪校准规范JJF1291-2011 验光仪型式评价大纲JJF1292-2011 焦度计型式评价大纲JJF1293-2011 静电激励器校准规范JJF1294-2011 超声探伤仪换能器校准规范P36JJF1295-2011悬臂梁式冲击试验机型式评价大纲JJF1296.1-2011静力单轴试验机型式评价大纲：电子式万能试验机第1部分JJF1296.2-2011静力单轴试验机型式评价大纲：电液伺服万能试验机第2部分JJF1296.3-2011静力单轴试验机型式评价大纲：液压式万能试验机第3部分JJF1297-2011杯突试验机型式评价大纲JJF1298-2011高温蠕变、持久强度试验机型式评价大纲JJF1299-2011扭转试验机型式评价大纲JJF1300-2011摆锤式冲击试验机型式评价大纲JJF1301-2011抗折试验机型式评价大纲JJF1302-2011光学经纬仪型式评价大纲JJF1303-2011雾度计校准规范JJF1304-2011量块比较仪校准规范JJF1305-2011 线位移传感器JJF1306-2011 X射线荧光镀层测厚仪JJF1307-2011 试模JJF1308-2011 医用热力灭菌设备温度计JJF1309-2011 温度校验仪JJF1310-2011 电子塞规JJF1311-2011 固结仪JJF1312-2011手持式测距仪型式评价大纲JJF1313-2011 AO型邵氏硬度计校准规范JJF1314-2011气体层流流量传感器型式评价大纲JJF1315.1-2011疲劳试验机型式评价大纲：轴向加荷疲劳试验机-第一部分JJF1315.2-2011疲劳试验机型式评价大纲：旋转纯弯曲疲劳试验机-第二部分JJF1316-2011血液粘度计校准规范JJF1317-2011液相色谱-质谱联用仪校准规范JJF1318-2011影像测量仪校准规范JJF1319-2011傅立叶变换红外光谱仪校准规范JJF1320-2011仪器化夏比摆锤冲击试验机校准规范JJF1321-2011元素分析仪校准规范JJF1322-2011水准仪型式评价大纲JJF1323-2011电子经纬仪型式评价大纲JJF1324-2011脉冲激光测距仪校准规范JJF1325-2011通信用光回波损耗仪校准规范JJF1326-2011质量比较仪校准规范JJF1327-2011离子计型式评价大纲JJF1328-2011带弹簧管压力表的气体减压器校准规范JJF1329-2011瞬态光谱仪校准规范JJF1330-2011瞬态有效光强测定仪校准规范P37JJF1331-2011电感测微仪校准规范JJF1332-2011烟尘采样器型式评价大纲JJF1333-2012数字指示轨道衡型式评价大纲JJF1334-2012混凝土裂缝宽度及深度测量仪校准规范JJF1335-2012定角式雷达测速仪型式评价大纲JJF1336-2012非自动秤（非自行指示秤）型式评价大纲JJF1337-2012声发射传感器校准规范（比较法）JJF1338-2012相控阵超声探伤仪校准规范JJF1339-2012电声测试仪校准规范JJF1340-2012 20Hz～2000Hz矢量水听器校准规范JJF1341-2012钢筋锈蚀测量仪校准规范JJF1342-2012标准物质研制（生产）机构通用要求JJF1343-2012标准物质定值的通用原则及统计学原理JJF1344-2012气体标准物质研制（生产）通用技术要求JJF1345-2012圆柱螺纹量规校准规范JJF1346-2012次声及超声滤波器校准规范JJF1347-2012全球定位系统（GPS）接收机（测地型）型式评价大纲JJF1348-2012水中油分浓度分析仪型式评价大纲JJF1349-2012工具经纬仪校准规范JJF1350-2012陀螺经纬仪校准规范JJF1351-2012扫描探针显微镜校准规范JJF1352-2012角位移传感器校准规范JJF1353-2012血液透析装置校准规范JJF1354-2012膜式燃气表型式评价大纲JJF1355-2012非自动秤(模拟指示秤) 型式评价大纲JJF1356-2012重点用能单位能源计量审查规范JJF1357-2012湿式气体流量计校准规范JJF1358-2012非实流法校准DN1000-15000液体超声流量计校准规范JJF1359-2012自动轨道衡(动态称量轨道衡) 型式评价大纲JJF1360-2012滑行时间检测仪校准规范JJF1361-2012化学发光法氮氧化物分析仪型式评价大纲JJF1362-2012烟气分析仪型式评价大纲JJF1363-2012硫化氢气体分析仪型式评价大纲JJF1364-2012二氧化硫气体检测仪型式评价大纲JJF1365-2012数字指示秤软件可信度测评方法JJF1366-2012温度数据采集仪校准规范P38JJF1367-2012烘干法水分测定仪型式评价大纲JJF1368-2012可燃气体检测报警器型式评价大纲JJF1369-2012压缩天然气加气机型式评价大纲JJF1370-2012正弦法力传感器动态特性校准规范JJF1371-2012加速度型滚动轴承振动测量仪校准规范JJF1372-2012贯入式砂浆强度检测仪校准规范JJF1373-2012动弹仪校准规范JJF1374-2012电梯限速器测试仪校准规范JJF1375-2012机动车发动机转速测量仪校准规范JJF1376-2012箱式电阻炉校准规范JJF1377-2012水准式车轮定位测量仪校准规范JJF1378-2012耐电压测试仪型式评价大纲JJF1379-2012热敏电阻测温仪校准规范JJF1380-2012电容法和电阻法谷物水分测定仪型式评价大纲JJF1381-2012原棉水分测定仪型式评价大纲JJF1382-2012荧光分光光度计型式评价大纲JJF1383-2012便携式血糖分析仪校准规范JJF1384-2012开口/闭口闪点测定仪校准规范JJF1385-2012汽油车简易瞬态工况法用流量分析仪校准规范JJF1386-2013中功率计校准规范JJF1387-2013矢量示波器校准规范JJF1388-2013数字脑电图机及脑电地形图仪型式评价大纲JJF1389-2013数字心电图机型式评价大纲JJF1390-2013脑电图机型式评价大纲JJF1391-2013心电图机型式评价大纲JJF1392-2013动态（可移动）心电图机型式评价大纲JJF1393-2013心电监护仪型式评价大纲JJF1394-2013无线路测仪校准规范JJF1395-2013音频分析仪校准规范JJF1396-2013频谱分析仪校准规范JJF1397-2013静电放电模拟器校准规范JJF1398-2013燃油加油机制造计量器具许可考核必备条件JJF1399-2013膜式燃气表制造计量器具许可考核必备条件JJF1400-2013 时间继电器测试仪校准规范JJF1401-2013 振弦式频率读数仪校准规范JJF1402-2013 生物显微镜校准规范JJF1403-2013 全球导航卫星系统(GNSS)接收机(时间测量型)校准规范JJF1404-2013 大气采样器型式评价大纲（注：可编辑下载，若有不当之处，请指正，谢谢!）。

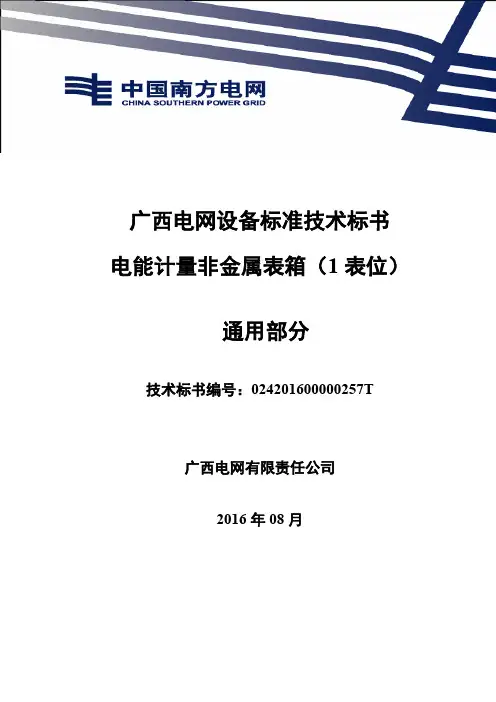

广西电网设备标准技术标书电能计量非金属表箱（1表位）通用部分技术标书编号：024201600000257T广西电网有限责任公司2016年08月本标书对应的专用部分目录序号名称编号024201600000257Z 1 广西电网设备标准技术标书电能计量非金属表箱（1表位）专用部分电能计量非金属表箱（1表位）广西电网设备标准技术标书使用说明1、本物资采购标准技术标书分为标准技术标书通用部分和标准技术标书专用部分。

2、项目单位根据需求选择所需设备的技术标书。

技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该单位物资部门公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值范围；③根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4 投标人逐项响应技术标书专用部分总“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件标准技术标书专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“设备外部条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、技术标书范本的页面、标题等均为统一格式，不得随意更改。

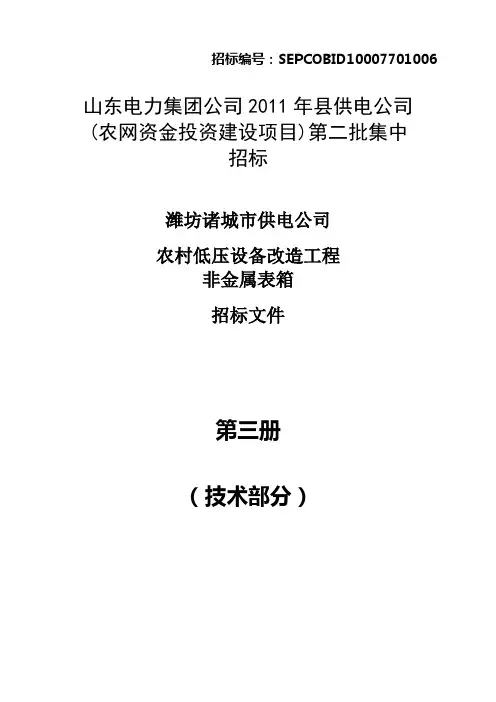

招标编号：SEPCOBID10007701006山东电力集团公司2011年县供电公司(农网资金投资建设项目)第二批集中招标潍坊诸城市供电公司农村低压设备改造工程非金属表箱招标文件第三册（技术部分）招标人：山东电力集团公司招标机构：山东鲁能三公招标有限公司二○一一年四月目录I 非金属表箱投标价格汇总表II 非金属表箱分项配置价格明细表III 非金属表箱技术规范一、总则1 一般规定2 投标人应提供的资质文件3 工作范围和进度要求4 联系方式、图纸、数据和说明5 引用标准二、使用环境条件三、技术要求四、供货范围及包装运输五、现场服务六、质量保证附录A 投标产品的销售及运行业绩表（近三年）I 非金属表箱投标价格汇总表II非金属表箱分项配置投标价格明细表注：中文数字“一、二、三…”为整套装置编号；阿拉伯数字“01、02、03…”为分项配置编号。

非金属表箱说明：1、投标人应按以上整套配置及装置内的分项配置分别报出单价和总价，馈出回路的空开规格及数量在签订具体技术协议时由招标人选择。

若由于进线/馈线空开的厂家不同而影响报价，则投标人应针对不同厂家的空开分别报价，供招标人使用时选择。

2、本表中列明的型号是招标人所考虑到的，投标人应对其他典型和常用型号的产品进行报价以供招标人选用，投标人可继续按照序号对补充的设备型号进行编号。

投标人所报设备类型应包括但不限于招标人在该表内列明的类型。

3、本表“规格型式参数技术要求”一栏，无论招标人是否提出要求，投标人均应按照本技术文件规范作出响应。

特别提示：投标人投标报价要严格按招标文件商务通用部分规定，在投标商务文件（含报价部分）中报出，不得在投标技术文件中出现报价信息。

III 非金属表箱技术规范一．总则1．一般规定1.1 提供设备的投标人须有能力提供全系列、安全可靠性高、便于维护的非金属表箱，设备须在三个及以上的电力企业成功运行过，这些设备应在与规范条件相同或较规范条件更为严格的条件下成功运行三年及以上(需提供证明材料)。

新型电表箱技术规范书一、总体要求1、投标报价单位根据电表箱表位情况，严格按照电表箱技术规范书技术要求制作。

2、嵌入式电表箱材质冷轧钢板；壁挂式电表箱材质为不锈钢，厚度≥1.5mm。

3、电表箱出线开关技术参数不以施工图纸为准，按照技术规范书规定相应参数报价；电表箱进线及出线开关型号选用凤阳县有运行经验的成熟可靠地品牌。

4、报价时，要考虑实际安装电表数具体情况报价，比如：15表位的电表箱，实际安装电表13个电表与实际安装15个电表，虽然，电表箱的外形尺寸相同，但所用的电线长度、空开规格号及数量不一样，因此，价格也不一样。

5、嵌入式电表箱表面喷塑（银灰色或根据当地供电公司规定）。

6、每个电表箱配三环锁1把，钥匙3把。

7、中标后，每种型号箱体提供一个样品，二、单相电能计量箱专用技术规范书1范围本规范规定了220V电能计量箱的专用技术要求，可作为新建、改建、扩建电力工程中220V电能计量箱的招投标技术文件，也可作为220V电能计量箱设计、审查、验收的依据。

2引用标准计量箱应符合但不限于下列现行有效版本的规范和标准：GB 4208-2008外壳防护等级GB/T XXX简图用图形符号GB 7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 7267-2003电力系统二次回路控制、计量屏及柜基本尺寸系列GB .1-2005家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB/T .1-2006低压开关设备和控制设备第1部分：总则GB/T .2-2001高压开关装备和控制装备高压断路器GB/T .3-2002高压开关装备和控制装备第3局部：开关、断绝器、断绝开关及熔断器组合电器GB/T -1997电能计量柜GB -1992电气装置安装工程盘、柜及二次回路结线施工及验收规范GB -2007电力工程电缆设想规范GB -1992爆炸和火警风险环境电力装置设想规范DL/T 448-2000电能计量装置技术管理规程DL/T 621-1997交流电气装置的接地DL/T 698.1电能信息收罗与办理体系总则DL/T 698.31电能信息采集与管理系统电能采集终端通用要求DL/T 698.33电能信息采集与管理系统专变采集终端特殊要求DL/T 698.34电能信息收罗与办理体系公变收罗终端非凡请求DL/T 698.35电能信息收罗与办理体系高压集抄终端非凡请求DL/T 825-2002电能计量装置安装接线规则DL/T 866-2004电流互感器和电压互感器挑选及计算导则JB/T 5777.2-2002电力系统二次回路控制及计量屏(柜、台)通用技术条件16-2008民用建筑电气设计规范Q/GDW347-2008电能计量装置通用设计规范GB/T 2423.1电工电子产品基本环境实验规程国度电网公司输变电工程通用设想220V电能计量装置分册(XXX出版、发行2007年12月第一版)3公用请求3.1箱体表面及布局请求1）采用悬挂式、嵌入式或落地式安装方式。

南山碧桂园一期10kV配电工程电能计量箱技术规书发输变电力设计2016年6月目录1 标准技术参数12.2 必备的备品备件、专用工具和仪器仪表供货表22.3 图纸资料提交单位22.4 工程概况22.5 使用条件32.6 工程单位技术差异表33 投标人响应局部43.1 投标人技术偏差表43.2 销售及运行业绩表43.3 推荐的备品备件、专用工具和仪器仪表供货43.4 最终用户的使用情况证明53.5 投标人提供的试验检测报告表53.6 投标人提供的鉴定证书表51围52技术规性引用文件63通用要求71 标准技术参数投标人应认真逐项填写标准技术参数〔见表1〕中投标人保证值，不能空格，也不能以“响应〞两字代替，不允许改动招标人要求值。

如有差异，请填写表8 投标人技术偏差表。

表1 电能计量箱标准技术参数表注1：工程单位对标准技术参数表中参数有差异时，可在工程需求局部的工程单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

电表箱数量统计- .2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表表4 设计联络会、培训及验收需求一览表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位。

表5 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 工程名称：南山碧桂园一期10kV配电工程2.4.2 工程单位：吉隆碧桂园房地产开发- -.可修编---2.4.3 工程规模：2.4.4 工程地址：市2.4.5 交通、运输：〔*〕2.5 使用条件表6 使用条件表展修改。

2.6 工程单位技术差异表工程单位原那么上不能改动通用局部条款及专用局部固化的参数。

根据工程使用条件，当环境温度、海拔高度等与标准技术参数表有差异或对通用局部条款有差异时，应逐项在“表7 工程单位技术差异表〞中列出，并以差异表给出的参数为准。

电能计量箱，单相，6表位，非金属目录1.总则 (2)2.规范性引用文件 (2)3.术语和定义 (2)4.技术要求 (2)5.试验及基本性能要求 (6)6.试验报告 (8)7.包装、运输及储存 (8)8.采购要求 (8)9.样品确认及抽样检测 (8)10.到货验收 (9)附表：单只单相6表位非金属材料电能计量箱主要材料配臵表 (10)附图1：计量室导线布局及导线头处理图 (11)附图2：单相智能电能表外形尺寸 (12)附图3：单相6表位非金属材料电能计量箱外形参考图 (14)11.总则本技术规范规定了额定电压为220V/380V、额定频率为50Hz的单相非金属材料电能计量箱的分类、技术要求、试验等。

本技术规范适用于安装单相电能表的电能计量箱的招标采购、设计、制造、检验、安装和验收。

2.规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。

DL/T 448-2000 电能计量装臵技术管理规程DL/T 5137-2001 电测量及电能计量装臵设计技术规范DL/T 825-2002 电能计量装臵安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装臵安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装臵设计规范GB/T2408-1996 塑料燃烧性能试验方法：垂直、水平燃烧法Q/GDW 347-2009 电能计量装臵通用设计GB 17466.1-2008 家用和类似用途固定式电气装臵电器附件安装盒和外壳3.术语和定义a)进线单元电能计量箱接受供电电源部件，用于安装塑壳断路器、铜排接线端子（盒）、公用计量电能表等。

国家电网公司集中规模招标采购国家电网公司山东省固化技术规范书低压计量箱通用技术规范招标文件（技术规范通用部分）2015年1月7日目录前言 (3)1范围 (4)2规范性引用文件 (4)3术语和定义 (5)4计量箱分类 (5)5型号与命名 (6)6总则 (6)7要求 (8)8试验 (19)9检验规则 (24)10包装、贮存、运输 (25)11技术服务 (25)附录A （规范性附录）多表位计量箱、箱组式计量箱额定进线总电流计算 (28)附录B （规范性附录）计量箱成套配置及型式表 (29)附录E （规范性附录）单表位计量箱外观尺寸及电气图 (31)附录F （资料性附录）多表位计量箱基本结构、尺寸、布局示意图 (33)附录G（资料性附录）多表位计量箱外观尺寸及电气参考图 (39)使用说明 (41)前言《低压计量箱采购标准》分为6个部分：——第1部分：通用技术规范；——第2部分：单相单表位计量箱专用技术规范；——第3部分：三相单表位计量箱专用技术规范；——第4部分：单相多表位计量箱专用技术规范；——第5部分：三相多表位计量箱专用技术规范；——第6部分：三相互感器接入式计量箱专用技术规范。

本部分为《低压计量箱采购标准》的第1部分。

本部分由国家电网公司物资部提出并解释。

本部分由国家电网公司科技部归口。

本部分起草单位：山东省电力公司。

本部分首次发布。

低压计量箱采购标准第1部分：计量箱通用技术规范范围本标准规定了国家电网公司范围内额定电压为交流380V及以下低压计量箱（以下简称计量箱）使用条件、功能要求、使用性要求、型式要求、试验要求等。

本标准适用于国家电网公司系统内计量箱的招标、订货、检验、验收和安装使用。

本标准为计量箱通用技术要求，特殊要求、具体要求、专用图纸等应在招标采购标准专用技术部分或订货技术条件中说明。

规范性引用文件下列文件对于本文件的引用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

塑料计量箱2016年7月目录1总则2基本要求2.1计量箱类型: 2.2计量箱箱体材料： 2.3计量箱内部设备配置: 2.4计量箱结构 2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准:GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC60898 2基本要求2.1计量箱类型: 2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料：2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

222计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型,具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置: 2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

第三章货物需求表★1、货物需求表★货物需求明细表（交货地点）：第四章技术规范4.1总则4.1总则★4.1.1、卖方投标时必须提供“1表位表箱”和“9表位表箱”的表箱样品各1只，样品表箱内除应安装本标书技术部分所要求的配置的配件外，还要各安装一只国家电网公司最新颁布的本地费控智能卡表的样品。

退还时招标方不保证设备完好性。

★4.1.2、卖方应在标书中提供除“1表位表箱”和“9表位表箱”的表箱外的其他表位表箱的高清照片各2-3张。

★4.1.3、投标人必须为其投标产品使用的塑壳断路器、微型断路器（含普通型和远控型）提供由XX省电力科学研究院出具的包括功能和电器性能等内容的检验报告。

投标方投标产品使用的塑壳断路器、微型断路器（包括普通型和远控型）如果没有XX省电力科学研究院出具的检测报告的，应在投标截止日十日前将投标产品样品包括普通型和远控型各两只送至XX省电力科学研究院，检测费用由送检方负责。

送检可由投标人送检或断路器制造厂商、或断路器的代理商或经销商送检均可。

4.2．应遵循的标准标准：GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208-1993 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀，耐老化4.3．使用条件4.3.1 环境条件4.3.1.1周围空气温度-10℃～+40℃4.3.1.2 海拔高度: ＜2500m4.3.1.3平均相对湿度：95%4.3.1.4地震烈度：8度4.3.1.5安装场所：户内。

4.3.2 系统条件4.3.2.1系统工作电压：主回路：0.4kV4.3.2.2辅助回路：0.1kV 0.22kV4.3.2.3电源波形：电压正弦波形总畸变率≤5%4.3.2.4系统绝缘电压：主回路：0.4kV 2.5kV4.3.2.5辅助回路：2000V4.3.2.6额定频率：50Hz±5%4.4.技术要求4.4.1箱体结构要求★4.4.1.1箱壳密封，能保护箱内各部件不受脏物等侵入和不受机械损伤。
