00813-0100-4733, Rev KA Catalog 2006 - 2007Rosemount 305 and 306 ManifoldsROSEMOUNT 305 AND 306 FEATURE...•Unique Coplanar ™ design of the Rosemount 3051 and 3095 families allows “flangeless” valve integration•Coplanar, traditional, and inline styles •Compact, lightweight assembly •Factory assembled, seal-tested and calibrated•Easy in-process calibration•50% fewer possible leak points thanconventional manifold/transmitter assemblies •Direct-mount capabilityContentsSpecifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4Dimensional Drawings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 7Ordering Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 13Rosemount 305 and 306 Integral Manifolds00813-0100-4733, Rev KACatalog 2006 - 2007Rosemount 305 and 306 Manifolds2Rosemount 305R Coplanar Style Integral Manifolds305R TWO-VALVEThis two-valve manifold is used with Rosemount 3051 gage and absolute pressure transmitters. The first valve provides instrument isolation. The second valve allows venting, draining, or calibration through the test port.•305RC2 •305RT2•305RM2•305RC7305R THREE-VALVEThis three-valve manifold is used with Rosemount 3095 and 3051 differential pressure transmitters. It provides two blocking valves and one equalizing valve. Two drain/vent valves are also installed at the test ports.•305RC3•305RT3•305RM3•305RC8ROSEMOUNT 305R FIVE-VALVEThis five-valve manifold is used with 3095 and 3051 differential pressure transmitters. It provides two blocking valves, two test/vent valves, and oneequalizing valve. The two vent valves allow for 100% capture of vented or drained process, and simplified in-process calibration capability. We also offer a five-valve integral manifold with a metering pattern for Natural Gas installations.•305RC5•305RC6•305RC9•305RM5NOTEStandard two-valve and standard 5-valve manifold Test/Vents receive plastic caps to protect threaded connections.NOTEFive-valve Natural Gas Test (Plugged) connections receive 1/4-in. NPT plug.Coplanar TransmitterVent ValveCoplanar TransmitterTest \ Vent PortFIVE-VALVE NATURAL GASCoplanar TransmitterTest (Plugged)Test(Plugged)00813-0100-4733, Rev KA Catalog 2006 - 20073Rosemount 305 and 306 Manifolds306RT TWO-VALVE MANIFOLDSThis two-valve pressure manifold is used with 3051 and 2088 gage and absolute pressure transmitters. The first valve provides instrument isolation. The second valve allows venting, draining, or calibration through the test port. Available in 1/2–14 NPT male or female process connections.•306RT2306RT BLOCK-AND-BLEED MANIFOLDSThis pressure manifold is used with 3051 and 2088 gage and absolute pressure transmitters. It provides a single block valve for instrument isolation. There is also a plug for drain/vent capabilities. Available in 1/2–14 NPT male process connection.•306RT1Pressure TransmitterBleed ScrewPressure Transmitter00813-0100-4733, Rev KACatalog 2006 - 2007 Rosemount 305 and 306 Manifolds4SpecificationsFIGURE 1. 305R integral Manifolds - Pressure vs. Temperature(-18)(38)(149)(204)(260)(316)(371)(427)(538)Temperature °F (°C)Pressurepsig(bar)(93)(482)6092TABLE 1. 305R Integral manifolds - pressure and temperature ratings(1)Seat Pressure and Temperature Ratings PTFE Integral6092 psi @ 200°F (420 bar @ 93°C)4000 psi @ 400°F (276 bar @ 204°C) Graphite Integral6092 psi @ 200°F (420 bar @ 93°C)1500 psi @ 750°F (103 bar @ 399°C) Graphite (ASME B31.1)Integral6092 psi @ 100°F (420 bar @ 38°C)2915 psi @ 1000°F (201 bar @ 538°C) (1)Except option HK:PTFE, Integral seat: 2324 psi @ 200°F (160 bar @ 93°C), 1680 psi @ 400°F (116 bar @ 204°C)Graphite, Integral seat: 2324 psi @ 200°F (160 bar @ 93°C), 1125 psi @ 750°F (78 bar @ 399°C)00813-0100-4733, Rev KA Catalog 2006 - 20075Rosemount 305 and 306 ManifoldsFIGURE 2. 306R integral Manifolds - Pressure vs. Temperature10000(689)8000600040002000(-18)(38)(149)(204)(260)(316)(371)(427)(538)Temperature °F (°C)P r e s s u r e p s i g (b a r )(93)(482) TABLE 2. 306R Integral manifolds - pressure and temperature ratingsSeat Pressure and Temperature Ratings PTFE Integral 10000 psi @ 85°F (689 bar @ 29°C)4000 psi @ 400°F (276 bar @ 204°C)GraphiteIntegral 6000 psi @ 200°F (414 bar @ 93°C)1500 psi @ 750°F (103 bar @ 399°C)Graphite (ASME B31.1)Integral6000 psi @ 100°F (414 bar @ 38°C)2915 psi @ 1000°F (201 bar @ 538°C)TABLE 3. Process Wetted Materials of Construction - Typical (1)316SSTHastelloy C Monel316 SST with SG option Body (2)316 SSTHastelloy C-276Monel 400316 SSTBall / Tip 316 SST /316Ti SST Hastelloy C-276Monel 400 / K500Hastelloy C-276Stem 316 SSTHastelloy C-276Monel 400 / R-405Hastelloy C-276Packing PTFE / Graphite PTFE / Graphite PTFE / Graphite PTFE / Graphite Bonnet 316 SST Hastelloy C-276Monel 400 / R-405316 SST Pipe Plug 316 SSTHastelloy C-276Monel 400 / R-405316 SSTBleed Screw316 SST / 316Ti SST Hastelloy C-276Monel 400 / R-405 / K500Hastelloy C-276Drain / Vent Valve316 SSTHastelloy C-276Monel 400Hastelloy C-276(1)Non-wetted parts are 300 series SST.(2)Body may be supplied as appropriate cast equivalent.00813-0100-4733, Rev KACatalog 2006 - 2007 Rosemount 305 and 306 Manifolds6Shipping WeightsTest Connections1/4-18 NPTAdaptersDF option, CF-8M (Cast version of 316 SST, materialper ASTM-A743)Bolts for ManifoldsStandard material is plated carbon steel per ASTM A449, Type 1Alternative bolt materials offered through Option Codes•L4 Austenitic 316 Stainless Steel Bolts•L5 ASTM-A-193, Grade B7M Bolts•L8 ASTM-A-193, Class 2, Grade B8M BoltsISOLATION VALVENote: “Typical” ValveTABLE 4. 305 Manifold Weights Without Options, lb (kg)ModelApproximateManifoldWeightManifoldwith3051CManifold3051S_C (1)(1)3051S Module only; see Rosemount product data sheet00813-0100-4801 for additional information.Manifoldwith 30950305_C2 4.5 (2,0)9.4 (4,3)7.6 (3,4) 9.9 (4,5)0305_C3 4.7 (2,1)9.6 (4,4)7.8 (3,5)10.1 (4,6)0305_C5 6.5 (3,0)11.4 (5,17)9.6 (4,4)11.9 (5,4)0305_C6 6.4 (2,9)11.3 (5,1)9.5 (4,3)11.8 (5,35)0305_C7 4.7 (2,1)9.6 (4,4)7.8 (3,5)10.1 (4,6)0305_C8 5.0 (2,3)9.9 (4,5)8.1 (3,7)10.4 (4,8)0305_C9 6.3(2,85)11.2 (5,1)9.4 (4,25)11.7 (5,3)0305_T2 6.0 (2,7)10.9 (4,9)9.1 (4,1)–0305_T3 6.0 (2,7)10.9 (4,9)9.1 (4,1)–0305_T7 6.2 (2,8)11.1 (5,0)9.3 (4,2)–0305_T8 6.2 (2,8)11.1 (5,0)9.3 (4,2)–TABLE 5. 306 Manifold Weights Without Options, lb (kg)ModelApproximatelyManifoldWeightManifoldwith 3051TManifold3051S_T(1)(1)3051S Module only; see Rosemount product data sheet00813-0100-4801 for additional information.Manifoldwith 20880306_T1 1.1 (0,5) 4.1 (1,9) 2.5 (1,1) 3.1 (1,4)0306_T2 2.5 (1,1) 5.5 (2,5) 3.9 (1,7) 4.5 (2,0)0306_T3 2.5 (1,1) 5.5 (2,5) 3.9 (1,7) 4.5 (2,0)00813-0100-4733, Rev KA Catalog 2006 - 20077Rosemount 305 and 306 ManifoldsDimensional Drawings00813-0100-4733, Rev KACatalog 2006 - 2007Rosemount 305 and 306 Manifolds800813-0100-4733, Rev KA Catalog 2006 - 20079Rosemount 305 and 306 Manifolds00813-0100-4733, Rev KACatalog 2006 - 2007Rosemount 305 and 306 Manifolds101112Ordering InformationTABLE 6. Rosemount 305R Integral Manifolds0305Integral ManifoldR Rosemount Inc.C CoplanarT TraditionalM Traditional (Rosemount 3095-compatible; DIN-compliant flange)22-valve33-valve5(1)5-valve6(2)5-valve for natural gas/metering pattern7(2)(3)2-valve (per ASME B31.1[ANSI] power and piping code)8(2)(3)3-valve (per ASME B31.1[ANSI] power and piping code)9(2)(3)5-valve (per ASME B31.1[ANSI] power and piping code)2316 SST316 SST316 SST316 SST3(4)(5)Hastelloy® C Hastelloy C Hastelloy C Hastelloy C4(4)Monel®Monel Monel MonelA¼–18 NPT (Traditional manifold styles T and M)B1/2–14 NPT (Coplanar manifold style only)1Teflon2(6)Graphite-based1 Integral5Soft delrin (only available with natural gas/ metering pattern)13TABLE 6. Rosemount 305R Integral ManifoldsP2Cleaning for special services (Not available with graphite-based packing)SG(5)(7)316 SST NACE option (316 SST body and bonnet; Hastelloy C drain/vent, stem and tip/ball) for H2S ServiceL4(8)Austenitic 316 SST boltsL5ASTM-A-193-B7M boltsL8ASTM-A-193, Class 2, Grade B8M boltsCoplanar OptionsB4SST bracket for 2-in. pipe mount with series 300 SST boltsTraditional OptionsB1Bracket for 2-in. pipe mounting, CS boltsB3(9)Flat bracket for 2-in. pipe mounting, CS boltsB7B1 bracket with series 300 SST boltsB9(9)B3 bracket with series 300 SST boltsBA SST B1 bracket with series 300 SST boltsBC(9)SST B3 bracket with series 300 SST boltsBD SST Bracket with Series 300 SST Bolts for 305RM5 ManifoldsDF1/2–14 NPT flange adapters, Material of construction; match body material and packing material(Not available with graphite-based packing or HK, HL options)HK(10)10mm (M10) process flange bolting connectionHL(10)12mm (M12) process flange bolting connection(1)Not available with traditional manifold style T.(2)Only available with Coplanar manifold style(3)Only available with 316SST materials of construction and graphite-based packing.(4)Not available with traditional manifold Style M.(5)Materials of Construction comply with recommendations per NACE MR 0175/ISO 15156 for sour oil field production environments. Environmental limitsapply to certain materials. Consult latest standard for details. Selected materials also conform to NACE MR0103 for sour refining environments.(6)Includes graphite tape on drain/vent valves and plugs.(7)Only available with Materials of Construction Code 2: 316 SST body and bonnets; Hastelloy C stems, tip/balls, and drain/vents.(8)Not available with manifold codes 7, 8, and 9.(9)Not compatible with the Rosemount 3095 transmitter.(10)Only available with traditional manifold style M.14TABLE 7. Rosemount 306RT Integral Manifolds0306Pressure ManifoldR Rosemount Inc.T Threaded1Block-and-bleed22-valve3(1)2-valve (per ASME B31.1 [ANSI] power and piping code)2316 SST316 SST316 SST316 SST3(2)(3)Hastelloy C Hastelloy C Hastelloy C Hastelloy CAA1/2–14 male NPTBA(2)1/2–14 female NPT1Teflon2(4)Graphite-based1IntegralP2Cleaning for special services (Not available with graphite-based packing)SG(3)(5)316 SST NACE option (316 SST body and bonnet; Hastelloy C stem and tip/ball). For H2S Service3062211(1)Only available with 316SST materials of construction and graphite-based packing.(2)Not available with block-and-bleed manifold type(3)Materials of Construction comply with recommendations per NACE MR0175/ISO 15156 for sour oil field production environments. Environmental limitsapply to certain materials. Consult latest standard for details. Selected materials also conform to NACE MR0103 for sour refining environments.(4)Includes graphite tape on plugs.(5)Only available with material of construction code 2.15Emerson Process Management© 2006 Rosemount Inc. All rights reserved.¢00813-0100-4733w¤Rosemount and the Rosemount logotype are registered trademarks of Rosemount Inc.Coplanar is a trademark of Rosemount Inc.Monel is a registered trademark of International Nickel Co.Hastelloy is a registered trademark of Haynes InternationalTeflon is a registered trademark of E.I. du Pont de Nemours & Co.Emerson Process Management Heath Place Bognor Regis West Sussex PO22 9SH England T 44 (0) 1243 863121F 44 (0) 1243 867554Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Singapore 128461T (65) 6777 8211F (65) 6777 0947Enquiries@AP Rosemount Inc.8200 Market BoulevardChanhassen, MN 55317 USA T(U.S.)180****9307T (International) (952) 906 8888F (952) 949 OPTIONS Module GuardA sensor module guard is available to protect the transmitter process isolating diaphragms. This guard should be used whenever the transmitter is removed from the integral manifold to avoid damage to the isolating diaphragms.•Part number: 00305-1000-0001 (5/pack)P2 Cleaning for Special ServicesThis option minimizes process contaminants by cleaning wetted surfaces with a suitable detergent.SG Sour GasMaterials of Construction comply withrecommendations per NACE MR 0175/ISO 15156 for sour oil field production environments. Environmental limits apply to certain materials. Consult lateststandard for details. Selected materials also conform to NACE MR0103 for sour refining environments.ASME B31.1 (ANSI)The 305 and 306 Manifolds are available inconfigurations that meet the requirements of ASME B31.1(ANSI) Power and Piping Code. This code specifies design criteria for most air, gas, steam, water, and oil systems used in electric generating systems, central and district heating systems,industrial power plants and geothermal plants. ASME B31.1(ANSI) includes requirements for manifolds, valves, and piping. Transmitters and other measuring devices do not fall within the scope of this code.MarkingManifolds are tagged with a part number, schematic drawing, temperature and pressure limits.Other PublicationsFor additional information, go to.3051-3031C 07F。

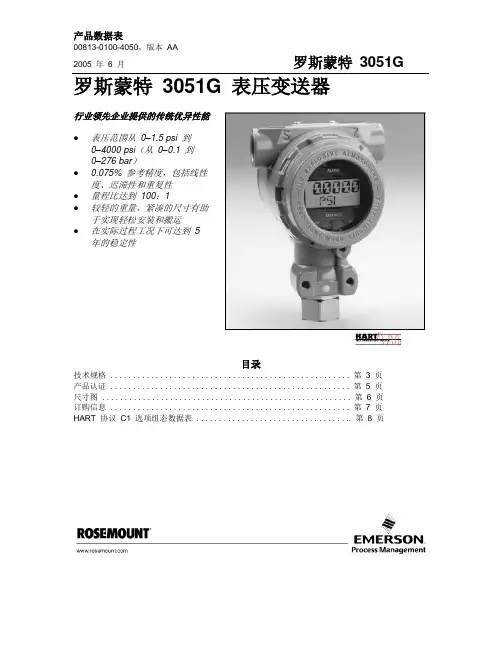

罗斯蒙特3051G 表压变送器行业领先企业提供的传统优异性能●表压范围从0–1.5 psi 到0–4000 psi（从0–0.1 到0–276 bar）●0.075% 参考精度，包括线性度、迟滞性和重复性●量程比达到100：1●较轻的重量、紧凑的尺寸有助于实现轻松安装和搬运●在实际过程工况下可达到5年的稳定性目录技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 5 页尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 6 页订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第7 页HART 协议C1 选项组态数据表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 第8 页罗斯蒙特3051G3051G 智能表压变送器是3051 系列压力变送器仪表的又一名成员。
3051G 表压变送器始终将可靠性、长久性和耐用性作为其设计宗旨。
与所有罗斯蒙特压力产品一样，3051G 表压变送器至少符合3σ的技术规格。
![罗斯蒙特3051C型资料[1]](https://uimg.taocdn.com/41268c4d5f0e7cd184253697.webp)
罗斯蒙特3051T 直连式压力变送器是表压和绝压测量的行业标准。
直连式、紧凑型设计使变送器可直接连接到过程，以进行快速、简单且具有成本效益的安装。
功能包括：⏹电源报告可主动检测性能下降的电气回路完整性问题（选项代码DA0）⏹具有直观菜单和内置组态按钮的LOI （选项代码M4）⏹安全认证（选项代码QT）产品材料、选项或部件的规格和选择必须由设备购买方提供。
表2. 罗斯蒙特3051T 直连式压力变送器订购信息带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。
不带星号的产品交付周期需要另行商定。
带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。
不带星号的产品交付周期需要另行商定。
无线选件（需要无线输出代码X 和工程聚合材料外壳代码P）选件（随所选型号提供）带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。
不带星号的产品交付周期需要另行商定。
表2. 罗斯蒙特3051T 直连式压力变送器订购信息表2. 罗斯蒙特3051T 直连式压力变送器订购信息带星号的产品(★) 代表最常见的选项，如需最佳交货期，应选择这些选项。
不带星号的产品交付周期需要另行商定。
1.如果需要本地组态按钮，可选择组态按钮（选项代码D4 或DZ）或LOI （选项代码M4）。
2.无线输出（代码X）仅适用于绝对测量类型（代码A）范围1—5，配有1/2—14 NPT 过程连接件（代码2B）和聚合材料外壳（代码P）。
无线输出和范围6 仅适用于锥形和螺纹过程连接件（代码2F）以及聚合材料外壳。
3.罗斯蒙特3051TG 的范围下限随大气压力变化。
4.不适用于PROFIBUS PA 或低功率1—5 Vdc 变送器输出（选项代码W 或M）、惰性传感器填充液（选项代码2）、NSW 饮用水认证（选项代码DW）或组装到阀组（选项代码S5）。
5.选项HR5 将HART 输出组态为HART 第5 版。
选项HR7 将HART 输出组态为HART 第7 版。
产品说明书00813-0106-4016, Rev UC2023 年 3 月Rosemount™差压液位变送器和 1199 远传密封件应用■液位、流量、压力、界面、密度■极热和极冷环境■腐蚀、堵塞或粘滞过程■卫生要求■特殊过程连接件成熟、可靠和创新的技术使用资产位号随时获取信息新发运设备包含一个唯一的二维码资产位号，您可以通过它直接从设备访问序列化信息。
通过此功能，您可以：■在您的 MyEmerson 账号上访问设备图纸、图表、技术文档和故障排除信息■优化维修和保持效率的平均时间■确保您定位了正确的设备■省去耗时的先定位和抄录铭牌再查看资产信息的工作罗斯蒙特液位变送器此液位变送器将世界先进的罗斯蒙特压力仪表与直接安装密封件相结合，全部集成为一个型号。
Rosemount 3051SAL、3051L 和 2051L型液位变送器■全焊接系统具备突出的系统可靠性■无线组态提供新数据访问■使用全面的过程连接产品、灌充液、直接安装或毛细管连接件和材料可连接到几乎任何过程■利用 QZ 选件量化和优化整个系统的性能内容成熟、可靠和创新的技术 (2)Rosemount 3051S 电子远程传感器 (ERS™) 系统 (6)Rosemount 3051S Scalable™液位变送器 (26)用于 Rosemount 3051SAL 的法兰密封件 (40)Rosemount 3051L 液位变送器订购信息 (65)Rosemount 2051L 液位变送器 (77)直接安装式密封系统订购信息 (86)远传安装式密封系统订购信息 (92)法兰密封件 (98)螺纹密封件 (123)卫生型密封件 (129)专业密封件 (144)技术规格 (153)产品认证 (173)尺寸图 (216)2023 年 3 月/Rosemount罗斯蒙特 Tuned-System ™ 组件优化结果罗斯蒙特 Tuned-System 组件在高压连接件上采用直接安装密封件，在低压连接件上则采用远程安装（毛细管式）密封件。
罗斯蒙特变送器选型及技术参数本公司所选用的产品大部分为直插式经典的表压和绝压3051S_T系列变送器3051S_T系列产品的选择仪表配置：•性能指标高达 0.04% 的精度，量程比 200: 1。
•提供 10 年的稳定性与有限寿命期的保证•标定量程从 0.15 至 10000 psi•提供多种过程连接件•过程隔离膜片材质为 316L 不锈钢、哈氏合金 C•参考精度、环境温度影响及静压影响结合起来的误差提出的性能:±0.15% ；在温度变化±50°F(28°C)考虑性能要求：•0.065% 的精度，100: 1量程比外壳与过程连接：•工厂管控网外壳详细的技术规格参考精度：± 0.065% 精度; 超过 10:1量程比,精度 = ±[ 0.0065 (量程上限/量程 )％；上述的参考精度包括测量的线性度、迟滞性与重复性。
总体性能：±0.15% ；在温度变化± 50°F(28°C)，相对湿度 0－100％、1000 psi (68.9 bar) 静压，从 1:1 到 5:1 量程比；总体性能是根据参考精度、环境温度影响及静压影响结合起来的误差提出的性能。
长期稳定性：±0.125% ；在温度变化± 50°F(28°C)，相对湿度 0－100％、1000 psi (68.9bar) 静压动态性能：总体响应间 (Td + Tc):3051S_C 量程 2-5: 100 毫秒量程 1: 255 毫秒量程 0: 700 毫秒3051S_T: 100 毫秒停滞时间 (Td )：45 毫秒更新速率：22次/秒环境温度每变化 50°F (28°C) 的影响：±(0.025 ％量程上限＋ 0.125% 量程), 1:1至 30:1 ±(0.035 ％量程上限＋ 0.125% 量程), 30:1至100:1 量程1: ±(0.025 ％量程上限＋ 0.125% 量程), 1:1至10:1 ±(0.05 ％量程上限＋ 0.125% 量程), 10:1至100:1 量程5: ±(0.1% 量程上限＋ 0.15% 量程)静压每变化1000 psi (69 bar) 的影响：零点误差静压由 0 至 2000psi 误差为±0.05％量程 0: 每变化100psi 误差为±0.125％量程1: ±0.25%满量程误差±0.1%量程 0: 每变化100psi 误差±0.15%量程1: ±0.4%安装位置的影响：零漂最高为 2.5 英寸水柱 , 可标定抵消掉 ; 对量程无影响振动影响所有型号:误差小于量程上限的±0.1% ，选项代码 1J 、1K 、1L，误差小于量程上限的±0.1% 。
罗斯蒙特3051G 表压变送器行业领先企业提供的传统优异性能●表压范围从0–1.5 psi 到0–4000 psi（从0–0.1 到0–276 bar）●0.075% 参考精度，包括线性度、迟滞性和重复性●量程比达到100：1●较轻的重量、紧凑的尺寸有助于实现轻松安装和搬运●在实际过程工况下可达到5年的稳定性目录技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 3 页产品认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 5 页尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 6 页订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第7 页HART 协议C1 选项组态数据表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 第8 页罗斯蒙特3051G3051G 智能表压变送器是3051 系列压力变送器仪表的又一名成员。
3051G 表压变送器始终将可靠性、长久性和耐用性作为其设计宗旨。
与所有罗斯蒙特压力产品一样，3051G 表压变送器至少符合3σ的技术规格。
产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。
您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。
以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。
Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的差压流量计、差压液位解决方案和一体化阀组提高可靠性和性能。
■安装方便，所有方案都全面组合，并经过渗漏测试和标定。
■丰富的产品满足您的应用需求。
高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。
无需高温作业许可。
无需攀爬储罐或建筑脚手架。
■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。
诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。
表 4. 3051GP 量程和传感器限值最大回路电阻 = 43.5 （电源电压 - 10.5)11通信所需的最小(1)1.假定大气压为 14.7 p sig 。
4-20 mA HART （输出代码 A ）电源要求采用外部电源。
标准变送器 (4-20mA) 无负载时的工作电压为 10.5-42.4 Vdc 。
负载限制最大回路电阻取决于外部电源的电压水平，描述如下：回路电阻为 250 欧姆。
(1) 对于加拿大标准协会 (CSA) 认证，电源电压不得超过 42.4零点和量程调整要求零点和量程值可在表 3 和表 4 所列的量程极限范围内任意设置。
量程必须大于或等于表 3 和表 4 列出的最小量程。
输出用户可选择两线制 4-20mA 作为线性或平方根输出。
将数字化过程变量叠加在 4-20 mA 信号上，任何符合 HART 协议的主机都可调用。
可选泽的 HART 修订版3051 具有可选择的 HART 修订版。
必须选择基于 HART 修订版 5 （选项代码 HR5）或修订版 7 （选型代码HR7）协议的数字通信。
在现场，可以使用任何基于 HART 的组态工具来切换 HART修订版。
过压极限罗斯蒙特 3051DP/DG•量程 1：13.78 MPa (2000 psig)•量程 2-5：17.23 MPa (2500 psig)25 MPa(3626 psig)，用于选项代码 P7负载 ( s )罗斯蒙特 3051GP•量程 1：5.17 MPa (750 psi)•量程 2：10.34 MPa (1500 psi)•量程 3：11 MPa (1600 psia)•量程 4：41 MPa (6000 psi)爆破压力极限3051D 共平面或传统过程法兰7266 psi (50 MPa)3051G 直接安装式11000 psi (75.8 MPa)故障模式报警 如果自诊断系统检测到一个传感器或微处理器故障，模拟信号 将被强行设置为高或低，从而向用户发出警告。
经实践检验的压力测量行业领袖·一流性能，参考精度高达 0.065%·量程比能力达100:1·共面™平台支持集成压力、流量和液位方案·整个 HART 产品系列通过了 IEC 61508 SIL2 级安全认证，可在遵从法规的同时简化您的工作 ·超过20年的向后兼容性使您在投资最新特性的同时不会增加工厂的复杂性·全球装机量超过 7 百万台罗斯蒙特 3051 压力变送器目录订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 2 页规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第9 页产品认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第14 页尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第18页罗斯蒙特 3051D 共平面压力变送器其他信息规格：第9 页认证：第14 页尺寸图：第18 页表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。
为了实现快速交货，建议选择带星号的选项（★）。
对于扩展选项，交付周期需要另行商定。
型号变送器类型3051D共平面压力变送器测量类型标准标准P差压★G表压★压力范围3051DP3051DG标准标准1-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）★2-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）★3-248.641 kPa 至 248.641 kPa（–1000 至 1000 inH2O）-97.7159 kPa 至 248.641 kPa（–393 至 1000 inH2O）★4-2068.431 kPa 至 2068.431 kPa（–300 至 300 psi）-97.9057 kPa 至 2068.431 kPa（–14.2 至 300 psi）★5-13789.54 kPa 至 13789.54 kPa（–2000 至 2000 psi）-97.9057 kPa 至 13789.54 kPa（–14.2 至 2000 psi）★变送器输出标准标准A(1)4–20 mA，采用基于HART协议的数字信号★结构材料工艺法兰类型法兰材料排放/排气阀标准标准2共平面式316 不锈钢316 不锈钢★3(2)共平面式铸铁 C-276 合金 C-276★6共平面式304 不锈钢316 不锈钢★7(2)共平面式316 不锈钢合金 C-276★0备选工艺连接★3051D 共平面压力变送器2表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。
为了实现快速交货，建议选择带星号的选项（★）。
对于扩展选项，交付周期需要另行商定。
隔膜标准标准2(2)316L 不锈钢★3(2)合金 C-276★O 型环标准标准A玻璃充填聚四氟乙烯PTFE★B石墨充填聚四氟乙烯PTFE★传感器填充液标准标准1硅油★2惰性油★外壳材料电气接口尺寸寸标准标准A铝½–14 NPT★B铝M20 × 1.5★HART 修订版配置标准标准HR5(4)(3)HART版本5的配置★HR7(4) (5)HART版本7的配置★选件（随选定型号提供）备选法兰(6)标准标准H2传统法兰，316 不锈钢，不锈钢排气 / 排液阀★H3(2)传统法兰，C 合金, 合金 C-276 排气 / 排液阀★H7(2)传统法兰，316 不锈钢，合金 C-276 排气 / 排液阀★阀组组件标准标准S5组装到罗斯蒙特 301 或 305 一体化阀组★S6组装到罗斯蒙特 304 阀组或连接系统★一体安装型一次元件标准标准S3组装到罗斯蒙特 405 紧凑型孔板★S4(7)组装到罗斯蒙特阿牛巴或罗斯蒙特 1195 一体化孔板★密封组件标准标准S1组装到一个罗斯蒙特 1199 远传件★S2(8)组装到两个罗斯蒙特 1199 远传件★3表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。
为了实现快速交货，建议选择带星号的选项（★）。
对于扩展选项，交付周期需要另行商定。
安装架(9)标准标准B1用于 2 英寸管道安装的传统法兰安装架，碳钢螺栓★B2用于面板安装的传统法兰安装架，碳钢螺栓★B3用于 2 英寸管道安装的传统法兰扁平安装架，碳钢螺栓★B4用于2英寸管道或面板安装的共平面法兰安装架，全不锈钢★B7带 300 系列不锈钢螺栓的 B1 安装架★B8带 300 系列不锈钢螺栓的 B2 安装架★B9带 300 系列不锈钢螺栓的 B3 安装架★BA带 300 系列不锈钢螺栓的不锈钢 B1 安装架★BC带 300 系列不锈钢螺栓的不锈钢 B3 安装架★产品认证标准标准E3中国NEPSI n 型★E7IECEx 防火，防粉尘起火★E8ATEX 防火防尘认证★I1ATEX 本安，防尘★I3中国NEPSI本安★I7IECEx 本安★K7IECEx 防火，防粉尘起火，本安，n 型（I7、N7 和 E7 的组合）★K8ATEX 防火，本安，n 型，防尘（E8、I1 和 N1 的组合）★N1ATEX n 型认证，防尘★N3中国NEPSI防火★N7IECEx n 型认证★螺栓材料标准标准L4奥氏体 316 不锈钢螺栓★L5ASTM A 193，B 级 7M 螺栓★显示与界面选项标准标准M5LCD 显示屏★校准证书标准标准Q4校准证书★材料可追溯性认证标准标准Q8EN 10204 3.1.B 规定的材料可溯性认证★安全质量认证标准标准QT符合 IEC 61508 的安全认证（带 FMEDA 证书）★配置按钮标准标准D4模拟零点和量程★DZ数字零点微调★4表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。
为了实现快速交货，建议选择带星号的选项（★）。
对于扩展选项，交付周期需要另行商定。
瞬变保护标准标准T1瞬变保护接线端子★软件配置标准标准C1定制软件配置（订购时需要填写好 CDS 00806-0100-4001）★报警水平标准标准C4模拟输出水平符合 NAMUR NE 43 建议，高位报警★CN模拟输出水平符合 NAMUR NE 43 建议，低位报警★CR自定义报警与饱和信号水平，高位报警（需要 C1 和配置数据表）★CS自定义报警与饱和信号水平，低位报警（需要 C1 和配置数据表）★CT低位报警（标准罗斯蒙特报警和饱和水平）★压力测试扩展型P1水压测试证书工艺区清洁扩展型P2特殊维修清洗法兰适配器标准标准DF(10)1/2–14 NPT 法兰转换头★排气/ 排液阀扩展型D7无排气/ 排液阀的共面法兰导管堵头标准标准DO(11)316不锈钢导管堵头★最高静压标准标准P73626 psig (250 bar) 静压限值（仅限 3051DP 量程 2–5）★典型型号：3051DP2A22A1A HR5B4(1)必须指定 HART 第5版本 (HR5) 或 HART 第7版本 (HR7)。
(2)结构材料符合 NACE MR0175/ISO 15156 的酸性油现场生产环境建议。
某些材料有环境限制。
详情请参考最新标准。
所选材料还符合 NACE MR0103 的酸性冶炼环境规定。
(3)按照 HART 第5版本配置 HART 输出。
此设备可根据需要在现场按照 HART 第7版本配置。
(4)若需要就地配置按钮，可选择配置按钮（选项代码 D4 或 DZ）。
(5)按照 HART 第7版本配置 HART 输出。
此设备可根据需要在现场按照 HART 第5版本配置。
(6)对于备选工艺连接，结构材料中要有代码 0。
(7)工艺法兰限于共平面型（代码 2、3、7）或传统型（H2、H3、H7）。
(8)对于适配器，不可用于选项代码 DF。
(9)不随附面板安装螺栓。
(10)不可用于备选工艺连接选项 S3、S4、S5、S6(11)变送器随附有 316 不锈钢管塞（未安装），而不是标准的碳钢管塞。
5罗斯蒙特 3051G 直连式压力变送器其他信息规格：第9 页认证：第14 页尺寸图：第18 页3051G 直连式压力变送器表 2. 3051G 直连式压力变送器订购信息★ 标准产品表示最普通的选项。
为了达到最佳效果，建议选择带星号的选项（★）。
扩展型产品的交付周期需要另行商定。
型号变送器类型3051G直连式压力变送器压力类型标准标准P表压★压力范围标准标准1-101.3531 kPa 至 206.8431 kPa（–14.7 至 30 psi）★2-101.3531 kPa 至 1034.2155 kPa（–14.7 至 150 psi）★3-101.3531 kPa 至 5515.816 kPa（–14.7 至 800 psi）★4-101.3531 kPa 至 27579.08 kPa（–14.7 至 4000 psi）★变送器输出标准标准A(1)4–20 mA，采用基于 HART 协议的数字信号★过程连接形式标准标准2B1/2–14 NPT 阴螺纹★隔片过程连接接液部件材料标准标准2(2)316L 不锈钢316L 不锈钢★3(2)合金 C-276合金 C-276★传感器填充液标准标准1硅油★外壳材料电气接口尺寸标准标准A铝½–14 NPT★B铝M20 × 1.5 ★6表 2. 3051G 直连式压力变送器订购信息★ 标准产品表示最普通的选项。
为了达到最佳效果，建议选择带星号的选项（★）。
扩展型产品的交付周期需要另行商定。
HART 修订版配置标准HR5(4)(3)HART版本5的配置★HR7(4)(5)HART版本7的配置★选件（随选定型号提供）一体化组件标准标准S5(6)组装到罗斯蒙特 306 一体化阀组★一体化远传膜片标准标准S1一体化安装远传膜片（直接安装型或毛细管型）★安装架(7)标准标准B4用于 2 英寸管道或面板安装的安装架，全不锈钢★产品认证标准标准E3中国NEPSI防火★E5FM 防爆，防粉尘起火★I3中国NEPSI防火★I5FM 本安，2 分类★K5FM 防爆，防粉尘起火，本安和 2 分类★I1ATEX本质安全E8ATEX隔爆和防尘K8ATEX防火，本安，n型，防尘（E8，I1和N1的组合）校准认证标准标准Q4变送器标定证书★安全质量认证标准标准QT符合 IEC 61508 的安全认证（带 FMEDA 证书）★配置按钮标准标准D4模拟零点和满点调整★DZ数字调零★显示与界面选项标准标准M5LCD 显示屏★瞬变保护接线端子标准标准T1瞬变保护接线端子★软件配置标准标准C1定制软件配置（订购时需要填写好 CDS 00806-0100-4001）★7表 2. 3051G 直连式压力变送器订购信息★ 标准产品表示最普通的选项。
