罗斯蒙特压力变送器3051CD系列选型表,Rosemount压力变 …

京制00000270号艾默生（北京）仪表有限公司开始结束罗斯蒙特3051 压力变送器© 2007 Rosemount Inc. (罗斯蒙特公司)版权所有。

所有标识的所有权归罗斯蒙特公司所有。

Rosemount 和Rosemount 的标识均为Rosemount Inc. 的注册商标。

艾默生（北京）仪表有限公司北京市东城区和平里北街6号邮编：100013电话：(86)(10) 64281513传真：(86)(10) 64228586北京远东罗斯蒙特仪表有限公司北京市东城区和平里北街6号邮编：100013电话：(86)(10) 64281513传真：(86)(10) 64228586本安装手册提供了罗斯蒙特 公司3051系列压力变送器安装的基本指导方针。

不提供组态、诊断、维护、检修、排除故障、防爆防燃以及本质安全(I.S.) 等的安装指导。

更多的操作指导请查阅罗斯蒙特3051产品参考手册(00809-0100-4001)或罗斯蒙特2088产品参考手册(00809-0100-4690) 。

也可访问我们的网站 查阅手册的电子版本。

爆炸可能会导致死亡或者重伤:变送器在爆炸性环境下安装必须符合地方、国家和国际的相关标准、规范以及准则。

请查阅罗斯蒙特 3051产品参考手册的防爆章节(Approvals section )所列与安全安装相关的限定条款。

•当在爆炸性气体环境下连接HART 手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。

•通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。

触电会导致死亡或者重伤：•应避免与引线或接线端子相接触。

引线上可能存在的高压会引起触电。

3051规格：(-101.3～11/207、52/1034、276/5516、1379/27579)kPa 准确度：0.1级步骤 1: 安装变送器.步骤 1 接上页...气体流量测量1.将分流接头安装于管道的侧面或顶部。

2012F160-11快速安装指南00825-0106-5007, Rev DC2023 年 6 月Rosemount™ 3051 压力变送器快速安装指南2023 年 6 月内容关于本指南 (3)系统准备 (5)变送器安装 (7)安全仪表系统的安装 (21)产品认证 (22)/Rosemount2023 年 6 月快速安装指南1 关于本指南本指南提供了 Rosemount 3051 压力变送器的基本安装指导。

本指南不提供组态、诊断、维护、检修、故障诊断、防爆、隔爆或本质安全 (I.S.) 安装的说明。

更多说明，请参阅 Rosemount 3051 参考手册。

本指南的电子版本也可从/Rosemount上获得。

1.1 安全信息警告爆炸爆炸可能会导致死亡或严重受伤。

在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。

请参阅《Rosemount 3051 参考手册》的认证部分，以了解与安全安装相关的任何限制。

在防爆/隔爆安装中，不得在设备通电的情况下拆卸变送器盖。

过程泄漏过程泄漏可能导致伤亡。

为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。

触电触电可能会导致死亡或严重伤害。

不得接触引线或接线端子。

引线上可能存在的高压会导致触电。

导线管/电缆入口除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½-14NPT 型式。

在封闭这些入口时，只能使用有相容螺纹牙形的堵头、接头、密封接头或导线管。

标有 M20 的入口为 M20 x 1.5 螺纹样式。

在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。

在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或转接器。

快速安装指南3快速安装指南2023 年 6 月 警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。

这可能是有意或无意的，需要采取相应的防护措施。

经实践检验的压力测量行业领袖·一流性能，参考精度高达 0.065%·量程比能力达100:1·共面™平台支持集成压力、流量和液位方案·整个 HART 产品系列通过了 IEC 61508 SIL2 级安全认证，可在遵从法规的同时简化您的工作 ·超过20年的向后兼容性使您在投资最新特性的同时不会增加工厂的复杂性·全球装机量超过 7 百万台罗斯蒙特 3051 压力变送器目录订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 2 页规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第9 页产品认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第14 页尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第18页罗斯蒙特 3051D 共平面压力变送器其他信息规格：第9 页认证：第14 页尺寸图：第18 页表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。

为了实现快速交货，建议选择带星号的选项（★）。

对于扩展选项，交付周期需要另行商定。

型号变送器类型3051D共平面压力变送器测量类型标准标准P差压★G表压★压力范围3051DP3051DG标准标准1-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）-6.216 kPa 至 6.216 kPa（–25 至 25 inH2O）★2-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）-62.1603 kPa 至 62.1603 kPa（–250 至 250 inH2O）★3-248.641 kPa 至 248.641 kPa（–1000 至 1000 inH2O）-97.7159 kPa 至 248.641 kPa（–393 至 1000 inH2O）★4-2068.431 kPa 至 2068.431 kPa（–300 至 300 psi）-97.9057 kPa 至 2068.431 kPa（–14.2 至 300 psi）★5-13789.54 kPa 至 13789.54 kPa（–2000 至 2000 psi）-97.9057 kPa 至 13789.54 kPa（–14.2 至 2000 psi）★变送器输出标准标准A(1)4–20 mA，采用基于HART协议的数字信号★结构材料工艺法兰类型法兰材料排放/排气阀标准标准2共平面式316 不锈钢316 不锈钢★3(2)共平面式铸铁 C-276 合金 C-276★6共平面式304 不锈钢316 不锈钢★7(2)共平面式316 不锈钢合金 C-276★0备选工艺连接★3051D 共平面压力变送器2表 1. 3051D 共平面压力变送器订购信息★ 标准产品表示最普通的选项。

使用手册00809-0100-4001，版本 EA 采用HART协议的3051型压力变送器3051 型使用手册00809-0100-4001，版本 EA 3051 型3051 型压力变送器注意在使用产品前务必阅读本手册。

为了确保人身安全和系统安全并使产品达到最佳性能，在产品安装、使用或维修前必须确保已完全理解本手册中的内容。

如此中文版本使用手册个别内容与英文版本描述不同，请以英文版本为准。

免费客户服务热线：800-820-1996 联系当地的罗斯蒙特销售办事处，请拨打：北京 010-********上海 021-********广州 020-********西安 029-********乌鲁木齐 0991-*******警告本手册描述产品的设计用途不包括核级资质应用领域。

将非核级资质产品用于需要核级资质硬件或产品的应用领域会产生错误的读数。

如需罗斯蒙特核级资质产品，请联系当地罗斯蒙特销售代表。

罗斯蒙特 3051 型智能压力变送器受下列一种或多种专利保护：美国专利证书号：4466290；4612812； 4791352； 4798089； 4818994； 4866435；4878012；4988990； 4926340； 5083091； 5122794； 5166678； 5248167；5278543； 5287746； 5329818；5333504； 5585777； 6017143； 6119047；6295875； Des. 317266； Des. 318432； Des 342456。

具体情况取决于相关型号。

其他颁发的及等待颁发的美国和外国专利。

艾默生过程控制有限公司履行所有法律义务以满足欧盟产品要求。

3051 型使用手册00809-0100-4001，版本 EA 3051 型目录第一章简介如何使用手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .服务支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .包括型号. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-11-11-21-3第二章安装概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . .警告 . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .总体描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .机械描述 . . . . . . . . . . . . .. . . . . . .. . . . .. . . . .. . . . . . . . . . . .量程描述 . . . . . . . . . . . .. . . .. .. . . . . . . . . . . . . . . . .. . . . . .环境描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .安装程序. . . . . . .. . . .. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装变送器. . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . . .过程连接. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .外壳旋转描述. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .设置跳线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .接线并接通电源. . . . . . .. . . . . . . . . . . . .. . . . . . . . . . . . . . .危险场所. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器外壳接地. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .安装液晶显示器 . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .305 型和 306 型一体化阀组. . . . . . . . . . . .. . ... . . . . . . . . . . . . .安装程序. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . .2-12-12-12-22-32-32-42-62-62-112-132-142-162-182-182-192-222-22第三章组态概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .报警 . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .试验台上用 HART 试运行. . . . . . . . . .. . . . . . . . . . . . . . . . . . . .按照手册设置回路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .接线图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .275 型 HART 通讯装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .审核组态数据. . . . . . . . . . . . . . . . . . . .. . . . . . . . . .. . . . . . . . . .检查输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .过程变量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .基本设置 . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .设置过程变量单位. . . . . . . . . . . . . . .. . .. . . . . . . . . . . . .设置输出 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .重置量程 . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .阻尼 . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13-13-13-23-23-33-43-73-73-73-83-83-83-93-103-163051 型液晶显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标准显示组态. . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .自定义显示组态. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .故障模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . .触发模式报警和饱和电平. . . . . . . . . . . . . . . . . . . . . . . . . . . .多站式模式报警和饱和值. . . . . . . . . . . . . . . . . . . . . . . . . . . .报警电平检验. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器温度单位 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 诊断和服务. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .变送器测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .回路测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 先进功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .保存、取消和克隆组态数据 . . . . . . . . . . . . . . . . . .. . . . .触发模式 . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 多站式通讯 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . .改变变送器地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .与多站式变送器通讯 . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .对多站式变送器查询. . . . . . . . . . . . . . . . . . . . . 3-16 3-17 3-17 3-19 3-19 3-20 3-20 3-20 3-20 3-21 3-21 3-21 3-22 3-22 3-24 3-25 3-26 3-27 3-27第四章使用和维护概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .标定概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .确定标定频率 . . . . . . . . . . . . . . . . . . . . . . . .选择微调程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .传感器微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .零点微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .全量程微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .恢复工厂微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .模拟输出微调 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .数/模转换微调. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .应用其他刻度进行数/模转换微调. . . . . . . . . . . . . . . . . .静压补偿 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .诊断信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .本机零点及量程（本机键）软件锁定 . . . . . . . . . . . . . . . .本机零点及量程的实体拆除（本机键） . . . . . . . . . . . . .选择低功耗输出量程 . . . . . . . . . . . . . . . . . . . . . .详细设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .本机量程与零点控制（本机键）. . . . . . . . . . . . . . . . . .4-14-14-14-24-34-44-64-64-74-84-94-104-104-114-124-144-194-194-204-204-20第五章故障检修概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆卸变送器之前. . . . . . . . . . . . . . . . . . . . . . . . .拆卸程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .从服务地点拆除变送器 . . . . . . . . . . . . . . . . . . . . . .拆除端子块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .拆除电子线路板 . . . . . . . . . . . . . . . . . . . . . . . . . . . .从电子元件外壳中拆除传感器模块 . . . . . .5-15-15-15-35-35-35-45-45-5目录-2使用手册00809-0100-4001，版本 EA 3051 型重新装配程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装电子线路板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装端子块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .重新装配过程传感器本体 . . . . . . . . . . . . . . . . . . . . . 5-5 5-6 5-6 5-7附录 A 参考信息性能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .详细性能说明. . . . . . . . . . . . . . . . . . . . . . . . . .参考精度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .环境温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .静压影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .动态性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安装位置影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .振动影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .电源影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .射频干扰影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .耐瞬变电压保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .功能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .量程及传感器极限值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .形体说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .零件清单. . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . .选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .HART 协议组态数据表 . . . . . . . . . . . . . . . . . . . . .A-1A-2A-2A-3A-4A-4A-5A-5A-5A-5A-5A-6A-6A-11A-13A-21A-35A-45A-50附录 B 产品认证概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .通过认证的制造场所 . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟指令信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ATEX 指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟压力设备指令（PED）（97/23/EC） . . . . .电磁兼容性（EMC） . . . . . . . . . . . . . . . . . . . . . .其他重要指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .工厂互检普通场所认证 . . . . . . . . . . . . . . .危险场所认证 . . . . . . . . . . . . . . . . . . . . . . . . . .北美认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . .欧盟认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .日本认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .澳大利亚认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .认证组合 . . . . . . . . . . . . . . . . . . . . . . . . . . . .认证图纸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .工厂互检03031-1019 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .加拿大标准协会（CSA）03031-1024 . . . . . . . . .澳大利亚标准协会（SAA）03031-1026 . . . . . . . .B-1B-1B-1B-2B-2B-2B-3B-3B-3B-3B-4B-4B-5B-7B-7B-8B-9B-9B-21B-30目录-33051 型使用手册00809-0100-4001，版本 EA 3051 型第一章简介如何使用本手册本手册所含章节提供罗斯蒙特 3051S 型智能压力变送器系列测量装置安装、使用和维护信息。

美国罗斯蒙特Rosemount 3051,1151压力/差压变送器，产品有3051C,3051S系列,1151智能压力变送器,2088绝压/表压智能压力变送器,3095MV多变量质量流量变送器,4600石油与天然气压力变送器,4500卫生型压力变送器,1810嵌入式安装压力变送器。

性能优异：精度0.075%量程比100:1差压：校验量程从0.5inH2O至2000psi表压：校验量程从2.5inH2O至2000psi绝对压力：校验量程从0.167psia至4000psia过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔设计小巧、坚固而质轻，易于安装3051S压力变送器系列1．工业标准产品，提供无以匹敌的性能与可靠性；2．同类产品性能最优，精度高达0.025%；3．规模可变平台，具有HART、基金会现场总线，过程诊断与安全认证证书；4．共面法兰设计把阀组，密封件（膜盒）与一次元件一体化成为单个组合件.3051C型差压、表压与绝压变送器1．性能优异：精度0.4%2．总体性能高达0.125%，五年稳定性3．共平面平台允许将阀组、一次元件和远传装置一体化4．校验量程从0.1inH2O至4000psia(25Pa到27.6mPa)5．过程隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙及尔，镀金不锈钢6．设计小巧、坚固而质轻，易于安装7．复合量程（仅限CD、CG），可测量负压3051T型表压与绝压变送器1．性能优异：精度0.04%2．绝压：校验量程从0.3至10,000psia3．不锈钢与哈氏合金C过程隔离膜片4．灌充液：硅油与惰性液5．可选DIN和与压力反应罐相配的过程相连3051L型液位变送器1．液位测量精度达0.075%2．校验量程从0.25inH2O垤8310inH2O3．平膜片式，2-，4-，与英寸伸出式膜片4．多种灌充液可选，可满足不同应用场合要求5．小巧而质轻，易于安装与维护6．接液件材料：316L不锈钢，哈氏合金和钽1151DP、GP和AP型差压、表压和绝压变送器1．性能优越：精度0.075%，量程比50:12．差压测量范围：30inH2O至1,000psi(7.5-6895kPa)3．表压测量范围：30inH2O至6,000psi(7.5-41369kPa)4．绝压测量范围：150inH2O至1,000psi(37.4-6895kPa)1151HP型高静压差压变送器1．性能优越：精度0.075%，量程比50:12．差压测量范围：150inH2O至300psi(37.3-2068kPa)3．在4500psi(31Mpa)高静压下，可实现差压的精确测量1151LT型法兰安装式液位变送器1．液位测量精度0.25%2．测量范围：0-25至0-2,770inH2O (0-6.2至0-690kPa)3．平膜片式，2-，4-和6-英寸伸出式膜片4．多种灌充液选择，可满足各种应用要求5．阻尼可调6．接液件材料：不锈钢，哈氏合金C-276和钽2088绝压/表压智能压力变送器——1. 绝压和表压测量10.3Kpa至27.6Mpa2. 0.1%参考精度（0.075%高精度选项）3. 20：1量程比4. 采用HART通讯协议5. 外部零部和量程调整6. 可选的液晶表头（刻度可调）7. 超过35年的变送器制造经验，工业领域中完善的服务和支持网络美国罗斯蒙特3051C，3051S压力变送器美国罗斯蒙特2088绝压/表压智能压力变送器美国罗斯蒙特4600石油与天然气压力变送器美国罗斯蒙特4500卫生型压力变送器美国罗斯蒙特1151智能压力变送器美国罗斯蒙特3095MV多变量质量流量变送器美国罗斯蒙特375手操器罗斯蒙特Saab Rex计量级雷达液位计罗斯蒙特5600 过程级雷达液位计罗斯蒙特3300导波雷达液位计罗斯蒙特PRO库存管理级雷达罗斯蒙特P/H 分析仪罗斯蒙特3244MV 基金会现场总线型多参数温度变送器罗斯蒙特244EH型和244ER型248型为PC机可编程温度变送器罗斯蒙特484T型644H型和644R型智能温度变送器罗斯蒙特3144/3244 温度变送器美国罗斯蒙特质量流量计美国罗斯蒙特流量计算机美国丹尼尔超声波气体流量计罗斯蒙特8800型质量流量计罗斯蒙特8700系列电磁流量计罗斯蒙特阿牛巴3095MFA质量流量计罗斯蒙特阿牛巴3051SFA体积流量计罗斯蒙特3095MFC孔板质量流量计罗斯蒙特3051SFC孔板流量计罗斯蒙特高准公司R系列质量流量计罗斯蒙特RFT9739高准质量流量和密度变送器。

产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。

您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。

以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。

Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的差压流量计、差压液位解决方案和一体化阀组提高可靠性和性能。

■安装方便，所有方案都全面组合，并经过渗漏测试和标定。

■丰富的产品满足您的应用需求。

高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。

无需高温作业许可。

无需攀爬储罐或建筑脚手架。

■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。

诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。

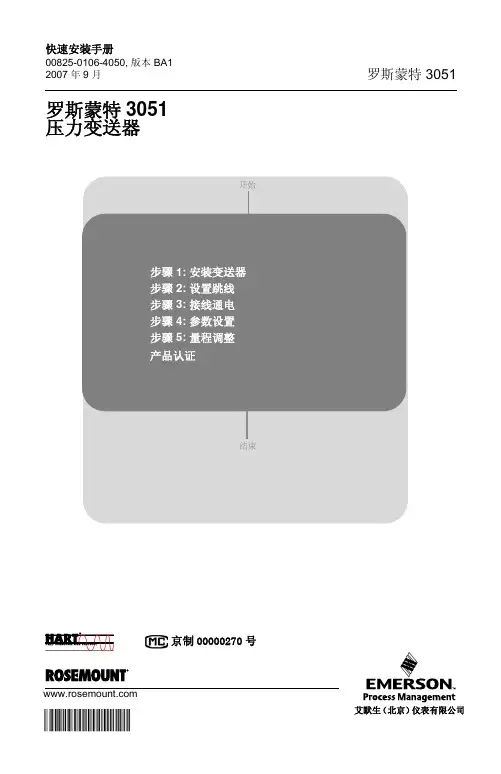

*00825-010HART ®快速安装手册00825-0106-4051, 版本 BA2009年6月罗斯蒙特 3051京制00000262号罗斯蒙特3051TR 选项压力变送器步骤 1: 安装变送器步骤 2: 外壳旋转步骤 3: 设置跳线和开关步骤 4: 接线通电步骤 5: 参数设置步骤 6: 量程调整安全仪表系统的要求产品认证开始结束P r o d u c t D i s c o n t i n u e d本安装手册提供了Rosemount®公司 3051C/T 变送器安装的基本指导方针 (参阅产品手册00825-0106-4051)，不提供组态、诊断、维护、检修、排除故障等的安装指导。

可以访问网站/rosemount查阅手册的电子版本爆炸可能会导致死亡或重伤:变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。

请查阅3051C/T产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。

•当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。

•通电时，不得在爆炸性/易燃性环境下拆卸变送器的表盖+9过程泄漏可能会导致伤害或死亡：•在加压之前安装并拧紧过程接头。

触电会导致死亡或重伤：•应避免与引线或接线端子相接触。

引线上可能存在的高压会引起触电。

2参数及规格产品型号产品规格准确度3051 TR(-13970~68950)kPa0.1级3步骤 1: 安装变送器液体流量测量1.将分流接头安装于管道侧面。

2.将变送器安装在分流接头的侧面或底部。

3.安装变送器时应使排液/排气阀向上。

气体流量测量1.将分流接头安装于管道的顶部或侧面。

2.将变送器安装在分流接头的侧面或顶部。

蒸汽流量测量1.将分流接头安装于管道侧面。

2.将变送器安装在分流接头的侧面或底部。

3.将引压管内充满冷却水。

45步骤 1 接上页...Default Font>步骤 1 接上页...螺栓的注意事项如果安装变送器需要组装过程法兰，阀组或者法兰接头，为了确保紧的密封以使变送器达到最佳性能请按照组装准则进行组装。
