网络综合布线与施工技术培训材料

网络综合布线与施工技术培训材料

网络综合布线的应用场景
01
02
03
04
商业建筑
写字楼、商场、酒店等商业建 筑是网络综合布线的重要应用
场景。
公共设施
图书馆、博物馆、医院等公共 设施也需要网络综合布线来提 供高效、稳定的网络服务。
智能建筑
智能建筑中各种智能化系统的 通信网络需要网络综合布线来
支撑。
数据中心
数据中心的网络设备和服务器 的连接需要高可靠性的网络综
先进行初步检查，确保所有线缆、连接器和面板等都已按照设计要求安装完成； 再进行测试验收，对所有线缆进行测试，确保各项参数符合标准；最后进行文 档验收，确保所有验收记录和报告都已齐全。
验收要求
所有线缆的长度、传输时延、衰减等参数都必须符合标准；所有连接器必须牢 固可靠，面板等安装必须平整美观；所有验收记录和报告都必须齐全、准确。
网络综合布线与施工技术培 训材料
• 网络综合布线概述 • 网络综合布线系统设计 • 网络综合布线施工技术 • 综合布线测试与验收 • 案例分析与实践操作
01
网络综合布线概述
定义与特点
定义
网络综合布线是一种系统化的布线方 式，它通过合理规划和管理各种线缆 和连接设备，为建筑物或设施提供稳 定、高效的网络通信服务。
ISO/IEC 11801标准
该标准主要针对光纤布线的测试，包括光纤的长度、衰减、连接器等参数。
测试方法
包括认证测试和验证测试。认证测试需要对整个布线系统进行全面检测，确保各项参数符 合标准；验证测试则是在布线系统安装过程中对已完成的线缆进行抽检，确保施工过程中 的质量。
布线验收流程与要求
验收流程
常见布线工具与设备
01 线缆剪
02 剥线器

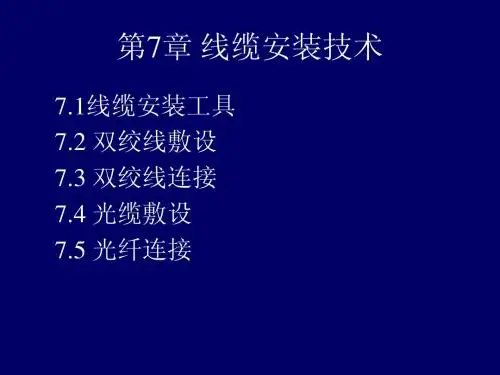

综合布线完整知识培训ppt第7章 线缆安装技术1

综合布线完整知识培训ppt第7章 线缆安装技术1

向下垂放电缆
向上牵引电缆
• 向上牵引线缆可用电动牵引绞车
7.3 双绞线连接
7.3.1 双绞线连接的基本要求 1、终端和连接顺序的施工要规范操作，线缆剥除
外护套长度够端接用即可，最大暴露双绞线长度 为40-50mm；终接在连接硬件上的线对应尽量保持 扭绞状态，非扭绞长度，3类线必须小于25mm，5 类线必须小于13mm。
7.3 双绞线连接
7.3.1 双绞线连接的基本要求
2、端接安装中要尽量避免不 要的转弯，绝大多数的安 装要求少于三个900转弯， 在一个信息插座盒中允许 有少数线缆的转弯及短的 （30cm）盘圈。安装时要 避免下列情况： 1）避免弯曲超过900； 2）避免过紧地缠绕线缆； 3）避免损伤线缆的外皮； 4）剥去外皮时避免伤及双绞线绝缘层。
7.2.2水平双绞线敷设
1. 暗道布线 • 暗道布线是在浇筑混凝土时已在地板下和 墙体内预埋了管道，管道内有牵引电缆线 的钢丝或铁丝，如果没有，就用小型穿线 器牵引。安装人员只需索取管道图纸来了 解布线管道系统，确定布线路由。管道一 般从配线间或走廊水平主干槽道埋到信息 插座安装孔，安装人员只要将4对线电缆 线固定在信息插座的拉线端，从管道的另 一端将缆线牵引拉出。

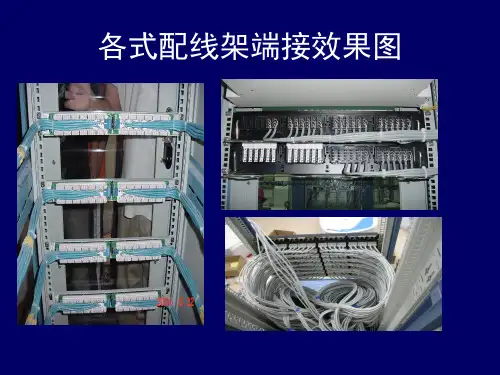

1、模块化配线架的安装过程
2、固定式配线架的端接
①、在配线架上安装理线器，用于支撑和理顺过多 的电缆。 ②、利用压线钳将线缆剪至合适的长度。 ③、利用剥线钳剥除双绞线的绝缘层包皮。 ④、依据所执行的标准和配线架的类型，将双绞线 的4对线按照正确的颜色顺序一一分开。注意，千 万不要将线对拆开。 ⑤、根据配线架上所指示的颜色，将导线一一置入 线槽。最后，将4个线对全部置入线槽。
7.3.3 信息模块的端接
• 信息模块分打线模块(又称冲压型模块)和免打线 模块(又称扣锁端接帽模块)两种 • 打线模块需要用打线工具将每个电缆线对的线芯 端接在插座上 • 扣锁端接帽模块使用一个塑料端接帽把每根导线 端接在模块上，也有一些类型的模块既可用打线 工具也可用塑料端接帽压接线芯 • 所有模块的每个端接槽都有T568A和T568B接线标 准的颜色编码

综合布线基础知识培训

综合布线基础知识培训
100 MBPS以下传输率的布线系统器件类别。如果要支持 100MBPS的传输，要求这个布线系统的所有的器件，包 括电缆和接插件，都必须是全五类产品。
三类---- 是EIA/TIA公告TSB-36和TSB-40中规定的支持
16 MBPS以下传输率的布线系统器件类别 。我们也用 “三类”和“五类”作为信息点的类别。
建筑群配线设备
LIU
光接线单元
SW HUB
网络交换设备
0F UTP S-FTP PiMF…….
RJ45 RJ11…..
SFF Small form factor connector 小型连接器:SC ST LC….
dB :
NEXT FEXT ACR IL
RL…….(测试术语）
……..
.
整座楼的用线量： W = ∑MC （M为楼 1箱线长=305m， 电缆订购数=W/305 箱 （不够一箱时按一箱计）
.
24
4.3.3各种布线方式
1、天花板吊顶内敷设线缆方式 （1） 分区法 （2） 内部布线法 （3）电缆槽道法
.
25
2、地板下敷设缆线的方式 (1)、直接埋管方式
5、水平子系统布线距离
水平线缆是指从楼层配线架到信息插座间的固定布线，一般采 用100Ω双绞电缆，水平电缆最大长度为90m，配线架跳接至交换 设备、信息模块跳接至计算机的跳线总长度不超过10m，通信通 道总长度不超过100m。在信息点比较集中的区域，如一些较大的 房间，可以在楼层配线架与信息插座之间设置转接点（TP、最多 转接一次）,这种转接点到楼层配线架的电缆长度不能过短（至少 15m）, 但整个水平电缆最长90m的传输特性保持不变。
m=n×4 +n×4×1 5％

2024版网络综合布线实训教程(全)

2024版网络综合布线实训教程(全)
稳定性。
测试方法
采用专业的测试工具和方法，对 铺设好的线缆进行测试，包括连 通性测试、衰减测试等。确保线
缆符合设计要求和施工标准。
2024/1/25
20
标识管理和文档资料整理
标识管理
对铺设好的线缆和连接点进行标识管理，方便后续的维护和管理。采用统一的标识规范和标准，确保标识 的清晰和易读。
文档资料整理
8
同轴电缆及其连接器件
同轴电缆的分类
根据中心导体、绝缘层、屏蔽层和外 护套的不同可分为多种类型，如RG58、RG-59等。
同轴电缆的连接器件
同轴电缆的传输特性
具有较高的带宽和传输速率，适用于 视频信号和宽带网络的传输。
主要包括BNC连接器、F型连接器等。
2024/1/25
9
光纤与光缆及其连接器件
2024/1/25
7
双绞线及其连接器件
01
02
03
双绞线的分类
根据绞合度、线径、绝缘 材料、屏蔽方式等可分为 多种类型，如Cat5、 Cat5e、Cat6等。
2024/1/25
双绞线的连接器件
主要包括RJ-45连接器、 配线架、信息插座等。
双绞线的传输特性
传输距离、传输速率、抗 干扰能力等因不同类型而 异。
定义
网络综合布线是一种将语音、数据、图像等多媒体信息传输媒介集成于一体的 综合布线系统，是智能建筑和智能化小区的基础设施。
发展历程
从早期的电话线布线，到后来的计算机局域网布线，再到当前的综合布线系统， 网络综合布线技术不断发展和完善，满足了日益增长的信息传输需求。
2024/1/25
4
市场需求及就业前景
2024/1/25
17

综合布线完整知识培训ppt第7章 线缆安装技术2

综合布线完整知识培训ppt第7章 线缆安装技术2

7.5.4 光纤连接器的互连 --ST
7.5.5 光纤端接极性
• 光纤传输通道包括两根光纤，一根接收信号，另一根发送 信号，即光信号只能单向传输。如果收对收，发对发，光 纤传输系统肯定不能工作。因此光纤工作前，应先确定信 号在光纤中传输方向。 • ST型通过繁冗的编号方式来保证光纤极性，SC型为双工接 头，在施工中对号入坐就完全解决了极性这个问题。 • 综合布线采用的光纤连接器配有单工和双工光纤软线。建 议在水平光缆或干线光缆终接处的光缆侧采用单工光纤连 接器，在用户侧采用双工光纤连接器，以保证光纤连接的 极性正确。 • 光纤信息插座的极性可通过锁定插座来确定，也可用耦合 器A位置和B位置的标记来确定，可用线缆来延伸这一极性
7.4 光缆敷设
7.4.2 光缆敷设的基本要求
–敷设光缆的两端应贴上标签，以表明起始位置和终端 位置 –光缆与建筑物内其他管线应保持一定间距，最小净距 符合第4章表4-2的规定 –必须在施工前对光缆的端别予以判定并确定A、B端，A 端应是网络枢纽的方向，B端是用户一侧，敷设光缆的 端别应方向一致，不得使端别排列混乱 –光缆不论在建筑物内或建筑群间敷设，应单独占用管 道管孔，如利用原有管道和铜芯导线电缆共管时，应 在管孔中穿放塑料子管，塑料子管的内径应为光缆外 径的1.5倍以上。在建筑物内光缆与其他弱电系统平行 敷设时，应有间距分开敷设，并固定绑扎。当4芯光缆 在建筑物内采用暗管敷设时，管道的截面利用率应为 25%～30%。
7.5.2 光纤接续要求
1， 安全操作规程
1）参加光缆施工的人员必须经过专业培训 2) 在光纤使用过程中技术人员不得检查其端头 3) 对光纤工作时，必须戴上眼镜和手套，穿上 工作服，或者提供其他的有效方法供技术人员 拣破碎的或零星纤维使用。 4) 决不允许观看已通电的光源、光纤及其连接 器 5) 离开工作区之前，所有接触过裸光纤的工作 人员必须立即洗手，并对衣服进行检查

综合布线基础知识培训

综合布线基础知识培训
光纤到户的优点包括高带宽、低延迟、稳定性好等，是未来网络发展的趋势之一。
无线局域网（WLAN）
无线局域网是一种利用无线通信 技术构建的局域网络，使得用户 可以在一定区域内实现无线连接
和通信。
随着移动设备的普及和人们对网 络连接的需求不断增加，无线局 域网已成为一种重要的网络技术
。
无线局域网的优点包括灵活性、 移动性、易于扩展等，广泛应用
设备损坏
设备本身可能存在故障，需要更换故障设备 。
连接不良
检查连接头是否松动或氧化，需要紧固或更 换连接头。
电磁干扰
检查周围是否存在强电磁场，尽量远离干扰 源或采取屏蔽措施。
故障预防措施
定期巡检
定期对线路和设备进行检查，及时发 现并处理潜在问题。
防潮防尘
保持设备运行环境的干燥和清洁，防 止潮湿和灰尘对设备造成损害。
于企业、学校、医院等场所。
Байду номын сангаас
物联网（IoT）在综合布线中的应用
物联网是指通过网络技术将各种 物理设备连接起来，实现设备之
间的数据交换和远程控制。
在综合布线中，物联网技术的应 用可以实现设备的智能化管理和 控制，提高设备的运行效率和可
靠性。
通过综合布线系统，可以构建一 个完整的物联网平台，实现设备
的互联互通和智能化管理。
确定信息点位
根据用户需求和实际需要，确定信息插座的数量 和位置。
工程实施
01
02
03
04
施工前准备
准备所需的工具、材料和人员 ，制定施工计划和安全措施。
安装布线硬件
按照设计图纸和规范要求，安 装电缆桥架、配线架、信息插
座等硬件设备。
布放电缆

综合布线培训资料共122页

综合布线培训资料共122页
综合布线培训资料
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。—

综合布线工程实用技术(新)

综合布线工程实用技术(新)

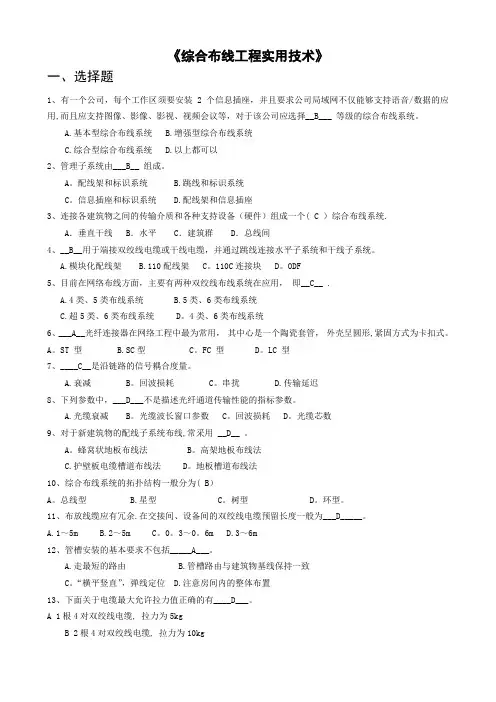

《综合布线工程实用技术》一、选择题1、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用,而且应支持图像、影像、影视、视频会议等，对于该公司应选择__B___ 等级的综合布线系统。

A.基本型综合布线系统B.增强型综合布线系统C.综合型综合布线系统D.以上都可以2、管理子系统由___B__ 组成。

A。

配线架和标识系统 B.跳线和标识系统C。

信息插座和标识系统 D.配线架和信息插座3、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个( C ）综合布线系统.A．垂直干线 B．水平 C．建筑群 D．总线间4、__B__用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。

A.模块化配线架B.110配线架 C。

110C连接块 D。

ODF5、目前在网络布线方面，主要有两种双绞线布线系统在应用，即__C__ .A.4类、5类布线系统B.5类、6类布线系统C.超5类、6类布线系统 D。

4类、6类布线系统6、___A__光纤连接器在网络工程中最为常用，其中心是一个陶瓷套管，外壳呈圆形,紧固方式为卡扣式。

A。

ST 型 B.SC型C。

FC 型 D。

LC 型7、____C__是沿链路的信号耦合度量。

A.衰减 B。

回波损耗 C。

串扰 D.传输延迟8、下列参数中，___D___不是描述光纤通道传输性能的指标参数。

A.光缆衰减 B。

光缆波长窗口参数 C。

回波损耗 D。

光缆芯数9、对于新建筑物的配线子系统布线,常采用 __D__ 。

A。

蜂窝状地板布线法 B。

高架地板布线法C.护壁板电缆槽道布线法 D。

地板槽道布线法10、综合布线系统的拓扑结构一般分为( B）A。

总线型 B.星型 C。

树型D。

环型。

11、布放线缆应有冗余.在交接间、设备间的双绞线电缆预留长度一般为___D_____。

A.1～5mB.2～5m C。

0。

3～0。

6m D.3～6m12、管槽安装的基本要求不包括_____A___。

【经典】综合布线基础知识培训.doc

【经典】综合布线基础知识培训.doc

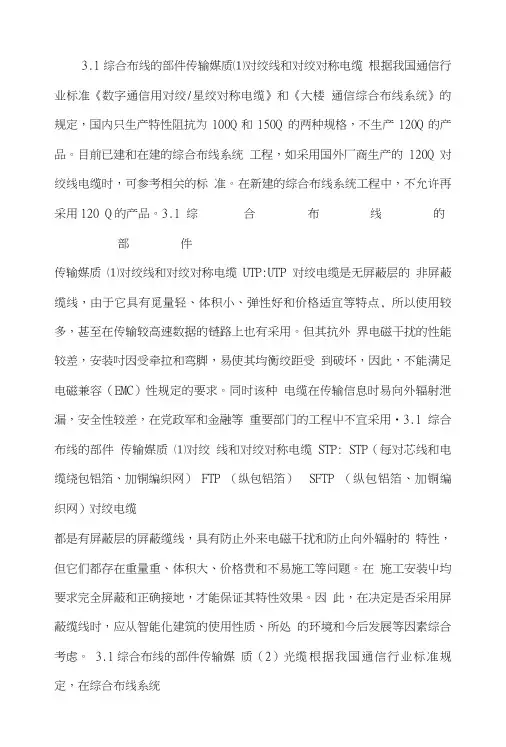

3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞/星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Q和150Q 的两种规格，不生产120Q的产品。

目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Q对绞线电缆时，可参考相关的标准。

在新建的综合布线系统工程中，不允许再采用120 Q的产品。

3.1 综合布线的部件传输媒质⑴对绞线和对绞对称电缆UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有觅量轻、体积小、弹性好和价格适宜等特点, 所以使用较多，甚至在传输较高速数据的链路上也有采用。

但其抗外界电磁干扰的性能较差，安装吋因受牵拉和弯脚，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。

同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程屮不宜采用・3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆STP: STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP （纵包铝箔）SFTP （纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。

在施工安装屮均要求完全屏蔽和正确接地，才能保证其特性效果。

因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。

3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统中，按工作波长采用的光纤是0. 85nm0.8nm~0.9um）和 1.30nm （l・25uin〜l・35m）两种。

以多模光纤（MMF）纤芯直径考虑，推荐采用50 u m / 125卩m或62. 5卩m / 125卩m两种类型的光纤。

在要求较高的场合，也可采用& 3um/ 125 u m突变型单模光纤（SMF）. 其中以62. 5 Um/125 uni渐变型增强多模光纤使用较多。

综合布线培训讲义

综合布线培训讲义

系统指标
① 3类、5类布线系统应考虑指标项目为衰减、近端 串音(NEXT)，时延。
② 5e类、6类、7类布线系统，应考虑指标项目为插 入损耗(IL)、近端串音、衰减串音比(ACR)、等电 平远端串音(ELFEXT)、近端串音功率和(PS NEXT)、衰减串音比功率和(PS ACR)、等电平远 端串音功率和(PS ELEFXT)、回波损耗(RL)、时延 、时延偏差等。 （信道与链路的不同标准）
布线系统信道、永久链路，CP链路构成
• 工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于10m， 当大于10m时，水平缆线长度(90m)应适当减少。 • 楼层配线设备(FD)跳线、设备缆线及工作区设备缆线各自的长度不应大于 5m。
配线子系统－线缆的类型
同-布线信道及链路的缆线和连接器件应保持系统等级与阻抗的一 致性。
规范定义设备间系统：机柜（同楼层管理间属于同一个系统）
规范定义的子系统与传统定义的子系统的区别6
传统定义建筑群子系统：光缆，铜缆
规范定义建筑群子系统：干线光缆和铜缆，及配线设备
区别总结
系统的划分是为了更好的理解综合布线系统 能在实际中尽快的运用新的规范和标准。
系统配置设计
① 工作区 ② 配线子系统 ③ 干线子系统 ④ 建筑群子系统 ⑤ 设备间 ⑥ 进线间 ⑦ 管理
信道容量问题，香农定理概括出带宽B和速率C 之间的关系： C=B*log2(1+SNR)
SNR为信噪比 改变信噪比SNR可得到不同的传输速率C； MHz与Mbps有着一对多的关系。
线缆长度
综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆 线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组 成。

综合布线工程施工技术培训

综合布线工程施工技术培训
综合布线工程施工技术培训
6.1 施 工 准 备
6.器材检验
真假双绞电缆检验
➢ 与样品对比。为了保障电缆、光缆的质量，在工程的招
标投标阶段可以对厂家所提供的产品样品进行分类封存备案， 待厂家大批量供货时，用所封存的样品进行对照，检查样品与 批量产品品质是否一致。
➢ 抽测线缆的性能指标。双绞线一般以305 m（1 000
③ 直线段线缆桥架每超过15～30m或跨越建筑物变形缝时，应设置伸 缩补偿装置。
④ 金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每 间距3m处；离开线槽两端出口0.5m处；转弯处。吊架和支架安装应 保持垂直，整齐牢固，无歪斜现象。
⑤ 线缆桥架和线缆线槽转弯半径不应小于槽内线缆的最小允许弯曲半径， 线槽直角弯处最小弯曲半径不应小于槽内最粗线缆外径的10倍。
35～40℃时，双绞线塑料包皮会不会变软，正品双绞线是 不会变软的，假的就不一定了。如果订购的是LSOH材料 （低烟无卤型）和LSHF-FR（低烟无卤阻燃型）的双绞线， 在燃烧过程中，正品双绞线释放的烟雾低，并且有毒卤素 也低，LSHF-FR型还会阻燃，而次品和假货可能就烟雾大， 不具有阻燃性，不符合安全标准。
综合布线工程施工技术培训
ห้องสมุดไป่ตู้
6.1 施 工 准 备
3.施工场地的准备
为了加强管理，要在施工现场布置一些临时场地和设施，如管 槽加工制作场、仓库、现场办公室和现场供电供水等。 ➢ 管槽加工制作场：在管槽施工阶段，根据布线路由实际情 况，对管槽材料进行现场切割和加工。 ➢ 仓库：对于规模稍大的综合布线工程，设备材料都有一个 采购周期，同时，每天使用的施工材料和施工工具不可能 存放到公司仓库，因此必须在现场设置一个临时仓库存放 施工工具、管槽、线缆及其他材料。 ➢ 现场办公室：现场施工的指挥场所，配备照明、电话和计 算机等办公设备。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《综合布线工程实用技术》一、选择题1、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择__B___ 等级的综合布线系统。

A.基本型综合布线系统B.增强型综合布线系统C.综合型综合布线系统D.以上都可以2、管理子系统由___B__ 组成。

A.配线架和标识系统B.跳线和标识系统C.信息插座和标识系统D.配线架和信息插座3、连接各建筑物之间的传输介质和各种支持设备（硬件）组成一个（ C ）综合布线系统。

A．垂直干线 B．水平 C．建筑群 D．总线间4、__B__用于端接双绞线电缆或干线电缆，并通过跳线连接水平子系统和干线子系统。

A.模块化配线架B.110配线架C.110C连接块D.ODF5、目前在网络布线方面，主要有两种双绞线布线系统在应用, 即__C__ 。

A.4类、5类布线系统B.5类、6类布线系统C.超5类、6类布线系统D.4类、6类布线系统6、___A__光纤连接器在网络工程中最为常用, 其中心是一个陶瓷套管, 外壳呈圆形，紧固方式为卡扣式。

A.ST 型B.SC型C.FC 型D.LC 型7、____C__是沿链路的信号耦合度量。

A.衰减B.回波损耗C.串扰D.传输延迟8、下列参数中，___D___不是描述光纤通道传输性能的指标参数。

A.光缆衰减B.光缆波长窗口参数C.回波损耗D.光缆芯数9、对于新建筑物的配线子系统布线，常采用 __D__ 。

A.蜂窝状地板布线法B.高架地板布线法C.护壁板电缆槽道布线法D.地板槽道布线法10、综合布线系统的拓扑结构一般分为( B)A.总线型B.星型C.树型D.环型.11、布放线缆应有冗余。

在交接间、设备间的双绞线电缆预留长度一般为___D_____。

A.1～5mB.2～5mC.0.3～0.6mD.3～6m12、管槽安装的基本要求不包括_____A___。

A.走最短的路由B.管槽路由与建筑物基线保持一致C.“横平竖直”，弹线定位D.注意房间内的整体布置13、下面关于电缆最大允许拉力值正确的有____D___。

A 1根4对双绞线电缆, 拉力为5kgB 2根4对双绞线电缆, 拉力为10kgC 3根4对双绞线电缆, 拉力为15kgD n根4对双绞线电缆，拉力为(n×4+5)kg14、下列有关电缆认证测试的描述，不正确的是____D____。

A 认证测试主要是确定电缆及相关连接硬件和安装工艺是否达到规范和设计要求B 认证测试是对通道性能进行确认C 认证测试需要使用能满足特定要求的测试仪器并按照一定的测试方法进行测试D 认证测试不能检测电缆链路或通道中连接的连通性15、下列有关验收的描述中，不正确的是_____B____。

A 综合布线系统工程的验收贯穿了整个施工过程B 布线系统性能检测验收合格，则布线系统验收合格C 竣工总验收是工程建设的最后一个环节D 综合布线系统工程的验收是多方人员对工程质量和投资的认定。

16、下列哪项不属于综合布线的特点。

( A )A．实用性 B．兼容性 C．可靠性 D．先进性17、（ A ）由配线子系统的信息插座模块（TO）延伸到终端设备处的连接线缆及适配器组成。

A．工作区 B．干线子系统C．建筑群子系统 D．水平子系统18、BD是指( A)A．建筑物配线设备 B．干线子系统 C．楼层配线设备19、5e类综合布线系统对应的综合布线分级是（ B ）A．C级 B．D级 C．E级 D．F级20、最新智能建筑设计国家标准是（B）A．GB/T 50314-2000 B．GB 50311-2007C．GB/T 50314-2006 D．GB 50312-200721、以下标准中，TIA/EIA是综合布线系统工程( C)。

A．日本标准 B．国际标准 C．北美标准 D．中国国家标准22、下列关于水平子系统布线距离的描述，正确的是( C )。

A．水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过20米，通信通道总长度不超过100米。

B．水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过90米。

C．水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过100米D．水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过20米，通信通道总长度不超过110米。

23、下面关于综合布线组成叙述正确的是( A )A．建筑群必须有一个建筑群设备间。

B．建筑物的每个楼层都需要设备楼层电信间。

C．建筑物设备间需与进线间分开。

D．每台计算机终端都需独立设置为工作区24、综合布线的标准中，属于中国的标准是( A )。

A．GB／T50311-2000 B．ISO／IEC1l801C．EN50173 D．TIA／EIA56825、同轴电缆中粗缆网络结构的最大干线段长度为( A )。

A．500米 B．150米 C．200米 D． 185米26、下列哪项不属于水平子系统的设计内容。

( C)A．布线路由设计 B．管槽设计C．设备安装、调试 D．线缆类型选择、布线材料计算27、常见的单模光纤型号（ C ）。

A．62.5/125um B．50/125um C．8/125um28、42U的机柜高度为( B)。

A．1.2米 B． 2.0米 C．1.4米 D．1.6米29、根据综合布线系统的设计等级，基本型系统要求每一个工作区应至少有( A )信息插座。

A．2个 B．1个 C．3个 D．4个30、6A类综合布线系统频率带宽是( A )MHz。

A．250 B．500 C．300 D．60031、综合布线工程验收的4个阶段中，对隐蔽工程进行验收的是( D )。

A．开工检查阶段 B．竣工验收阶段C．初步验收阶段 D．随工验收阶段32、有关配线子系统中集合点CP正确的叙述是(D )A．集合点到楼层配线架的电缆长度不限B．必须设备集合点C．同一条配线电缆路由可以设置多个集合点D．根据现场情况决定是否设置集合点33、为便于操作，机柜和设备前面预留的空间应为( B)。

A．1000mm B．1500mm C．1800mm D．2000mm34、综合布线采用模块化的结构，按各模块的作用，可把综合布线划分为(B )。

A．4个部分 B．6个部分C．5个部分 D．3个部分35、下列测试类型中，属于综合布线设计阶段的测试是（ A ）A．选型测试 B．开通测试 C．诊断测试 D．随工测试36、机柜外形可分为立式、挂墙式和(C )。

A．落地式 B．便携式 C．开放式 D．简易式37、综合布线器材与布线工具中，穿线器属于( C )。

A．布线器材 B．管槽安装工具C．线缆安装工具 D．测试工具38、光纤规格62.5／l25中的62.5表示( C )。

A．光纤中允许通过的光波波长 B．光纤包层直径C．光纤芯的直径 D．允许通过的最高频率39、综合布线三级结构和网络树形三层结构对应关系是（ A ）A．CD对应核心层，BD对应汇聚层 B．BD对应核心层，CD对应汇聚层C．BD对应核心层，FD对应接入层 D．CD对应核心层，FD对应汇聚层40、从建筑群设备间到工作区，综合布线系统正确的顺序是（ C ）A．CD——FD——BD——TO——CP——TEB．BD——CD——FD——TO——CP——TEC．CD——BD——FD——CP——TO——TED．BD——CD——FD——CP——TO——TE41、下列哪种不属于智能小区的类型。

( D )A．住宅智能小区 B．商住智能小区C．校园智能小区 D．医院智能小区42、线缆的弯曲半径应符合规定，4对UTP双绞线的弯曲半径应至少为电缆外径的（ A ）A．4倍 B．6倍 C．8倍 D．10倍43、多模光纤熔接损耗值最大不能超过（ C ）A．0.1dB B．0.15dB C．0.2dB D．0.3dB44、影响光纤熔接损耗的因素较多，影响最大的是( A )。

A．光纤模场直径不一致 B．两根光纤芯径失配C．纤芯截面不圆 D．纤芯与包层同心度不佳45、电信间、设备间就提供（ B ）A．220V单相电源插座 B．220V带保护接地的单相电源插座C．380V三相电源插座 D．380V带保护接地的三相电源插座46、综合布线系统是在不断发展的，新的技术正不断涌现，在选择综合布线系统技术的时候应注意的是（ AB ）A ：根据本单位网络发展阶段的实际需要来确定布线技术B ：选择成熟的先进技术C ：选择当前最先进的技术D ：以上答案都正确47、技术方案应具有一定的深度，可以体现布线系统的配置方案和安装设计方案，也可以提出建议性的技术方案，以供业主评审评议，下列属于技术方案应该包括的内容是（ ABC ）A ：布线系统达到的等级标准B ：推荐产品的型号，规格，遵循的标准与规范C ：满足施工图设计要求的布线系统图纸D ：对厂家产品进行全文照搬，使得业主对产品有全面的了解48、监理组在综合布线系统工程施工过程中的主要职责是（ B ）A ：负责现场的施工组织和调度工作B ：定期听取工程现场管理人员关于工程质量，工程进展和其他的相关信息的汇报并做出相应的处理决定C ：负责与其他施工单位及用户主管部门的现场协调工作D ：负责安排和核发工程材料E ：负责填报工程进度日志，施工负责人签到表，施工事故报告、施工报停申请，工程验收申请等文件资料49、在综合布线系统施工过程中，应将检查验收工作贯穿于始终，从而保证能够及时发现不合格的项目，下列施工工作应随工检查的是（ ABC ）A ：电缆桥架及线槽布放B ：工程电气性能测试C ：配线部件及模块式通用插座iD ：安全防火要求E ：管理间、设备间、设备机柜和机架50、在全面熟悉施工图纸的基础上，依据图纸并根据现场施工情况，技术力量及技术装备情况，综合做出合理的施工方案，编制的内容包括（ ABCDE ）A ：现场技术安全交底，现场协调、现场变更、现场材料质量签证和现场工程验收单B ：施工平面布置图、施工装备及技术要求C ：施工方法和工序图D ：施工质量保证E ：施工计划网络图51、以下( ABCD ) 工具可以应用于综合布线。

A 弯管器B 牵引线C 数据线专用大线工具D RJ-45、RJ-11水晶头压接钳52、由于通信电缆的特殊结构，电缆在布线过程中承受的拉力不要超过电缆允许张力的80%。

下面关于电缆最大允许拉力值正确的有 ( D )A 1根4对双绞线电缆，拉力为10 KgB 2根4对双绞线电缆，拉力为15 KgC 3根4对双绞线电缆，拉力为20 KgD n根4对双绞线电缆，拉力为(n*4+5) Kg53、定义光纤布线系统部件和传输性能指标的标准是（ C ）A ANSI/TIA/EIA-568-B.1B ANSI/TIA/EIA-568-B.2C ANSI/TIA/EIA-568-B.3D ANSI/TIA/EIA-568-B-A54、能体现布线系统信噪比的参数是（ D ）A 接线图B 近端串扰C 衰减D 衰减串扰比55、不属于光缆测试的参数是（ B ）A 回波损耗 B近端串扰 C 衰减 D 插入损耗二、填空题（1）工作区子系统是指终端设备到信息插座的范围。
