模块五 综合布线工程施工技术[93页]

综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。

2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。

设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。

3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。

4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。

二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。

2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。

3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。

4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。

5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。

6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。

7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。

8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。

9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。

10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。

三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。

2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。

3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。

综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。

它是一个综合的系统，包括电力布线、通信布线和数据布线。

在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。

2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。

布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。

同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。

3. 材料选择在综合布线工程施工中，材料的选择非常重要。

合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。

同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。

4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。

在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。

同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。

5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。

同时，还需要准备必要的施工工具和材料。

5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。

在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。

5.3 电缆敷设电缆敷设是综合布线工程的核心环节。

在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。

同时，还需要注意电缆的保护和固定，防止损坏和打结。

5.4 接头安装接头安装是综合布线工程的重要环节。

在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。

同时，还需要进行接头的测试和调试，确保接头的正常工作。

第章综合布线工程施工与安装技术1.0 前言综合布线工程作为现代建筑工程的重要组成部分，其设计、施工与维护都需要严格的技术标准和流程。

对于施工方来说，正确理解和应用综合布线工程的施工与安装技术是保证工程顺利进行和工程质量的重要保障。

2.0 综合布线工程施工准备2.1 施工准备在进行综合布线工程施工前，需要对工程的规划、设计方案等进行充分的了解和研究，确保施工方案和操作计划符合设计要求。

同时，施工现场需要准备相应的工具、材料等，以确保施工进度和质量。

2.2 风险评估在进行综合布线工程施工前，需要对工程施工过程中可能出现的风险进行评估，以减少施工事故的发生。

同时，也需要做好相关的应急措施，以及工地安全管理，确保施工过程中的工作人员安全。

2.3 资源管理在综合布线工程施工中，施工资源的管理非常关键。

包括人员、物资、机械设备等。

只有持续稳定地进行资源保障，才能保证施工工作的顺利进行。

3.0 综合布线工程施工与安装技术3.1 线缆敷设线缆敷设是综合布线工程中的重要工作之一。

在进行线缆敷设前，需要对敷设环境和线路走向等进行充分的了解，准备好相应的工具和材料，并对线缆进行严格的质量检验。

3.2 管道安装在进行综合布线工程时，管道的安装是非常重要的一环。

管道的规划和布置需要充分考虑线路走向、设备的接入点和维护需求等因素。

同时，也需要注意管道的材质和规格的选择，以及管道的接口和固定方式等关键技术要点。

3.3 接头制作和安装在进行综合布线工程时，接头的制作和安装也是重要工作之一。

需要充分考虑接头的类型、接头的数量和位置、接头的质量和可靠性等关键因素。

同时，也需要注意接头的制作和安装的工艺流程和标准，以确保接头的品质和安全。

3.4 设备安装和调试在综合布线工程的施工过程中，设备的安装和调试也是非常重要的。

需要对各类设备进行充分的了解和测试，保证设备能够满足工程的要求，并且安装和配置的过程中也需要注意安全和质量的保障。

4.0 综合布线工程施工验收4.1 施工质量验收在综合布线工程完工后，需要进行全面的施工质量验收。

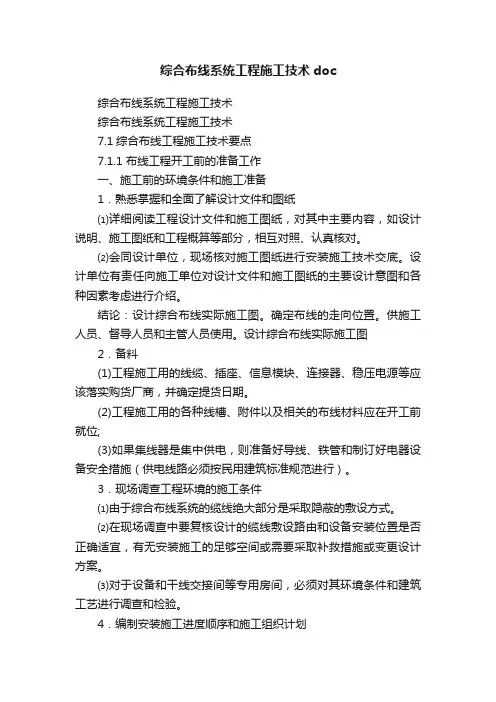

综合布线系统工程施工技术doc综合布线系统工程施工技术综合布线系统工程施工技术7.1综合布线工程施工技术要点7.1.1 布线工程开工前的准备工作一、施工前的环境条件和施工准备1．熟悉掌握和全面了解设计文件和图纸⑴详细阅读工程设计文件和施工图纸，对其中主要内容，如设计说明、施工图纸和工程概算等部分，相互对照、认真核对。

⑵会同设计单位，现场核对施工图纸进行安装施工技术交底。

设计单位有责任向施工单位对设计文件和施工图纸的主要设计意图和各种因素考虑进行介绍。

结论：设计综合布线实际施工图。

确定布线的走向位置。

供施工人员、督导人员和主管人员使用。

设计综合布线实际施工图2．备料(1)工程施工用的线缆、插座、信息模块、连接器、稳压电源等应该落实购货厂商，并确定提货日期。

(2)工程施工用的各种线槽、附件以及相关的布线材料应在开工前就位;(3)如果集线器是集中供电，则准备好导线、铁管和制订好电器设备安全措施（供电线路必须按民用建筑标准规范进行）。

3．现场调查工程环境的施工条件⑴由于综合布线系统的缆线绝大部分是采取隐蔽的敷设方式。

⑵在现场调查中要复核设计的缆线敷设路由和设备安装位置是否正确适宜，有无安装施工的足够空间或需要采取补救措施或变更设计方案。

⑶对于设备和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验。

4．编制安装施工进度顺序和施工组织计划要求安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。

制定施工进度表（要留有适当的余地，施工过程中意想不到的事情，随时可能发生，并要求立即协调）。

二、设备、器材、仪表和工具的检验1．设备和器材检验的一般要求⑴安装施工前，进行对设备的详细清点和抽样测试。

⑵工程中所需主要器材的型号、规格、程式和数量都应符合设计规定要求。

⑶缆线和主要器材数量必须满足连续施工的要求。

⑷经清点、检验和抽样测试的主要器材应做好记录。

2．设备和器材的具体检验要求⑴缆线的检验要求⑵配线接续设备的检验要求⑶接插部件的检验要求⑷型材、管材和铁件的检验要求3．仪表和工具的检测⑴测试仪表的检验和要求测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，它是按TIA/EIA/TSB67中规定的二级精度要求考虑，注意搬运过程中精密仪器的安全。

一、综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。

（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。

（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。

（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。

2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。

敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。

（2）、线管弯头处的转弯半径不能太小，应大于50mm。

（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。

（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。

（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。

（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。

（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。

3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。

（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。

（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。

（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。

（5）、水平线槽应可靠接地。

4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。

二、电气工程安装施工方法（一）总体概述1．本工程包括：供电、动力配电、照明、防雷接地、有线电视系统、电话系统、综合布线、消防控制系统等。

2．在土建钢筋绑扎时，注意做好各系统电气预埋，灯盒的工作，预埋楼面电管时，要在土建第一层钢筋网铺设时再装，所有的管口要用木塞埋塞，过线盒和灯盒用泥土填满，以图纸设计方位安装，有与实际不符时，应及时请示监理和甲方确定方案。

综合布线工程施工技术一、引言综合布线工程是专业网络技术中非常重要的一部分，它涉及到信息传输的基础设施布设，对于建筑物内部网络通信起着至关重要的作用。

本文将介绍综合布线工程的施工技术，包括规划设计、材料选择、施工流程等方面的内容。

二、规划设计在进行综合布线工程施工前，首先需要进行详细的规划设计工作。

规划设计包括以下几个方面： - 网络需求分析：根据使用场所的具体需求，确定网络的带宽、覆盖范围等。

- 网络拓扑结构设计：确定网络拓扑结构，包括主干网、分布式网络等。

- 线缆走向规划：确定线缆的走向，保证网络连接的顺畅和可靠性。

- 等等。

三、材料选择在综合布线工程中，选用合适的材料对工程的质量和稳定性有着至关重要的影响。

常见的材料包括： - 网线：选用合适的网线来传输信号，如Cat 5、Cat 6等。

- 连接器：选择质量可靠的连接器，保证信号传输的稳定性。

- 配线架：选择合适的配线架，方便管理线缆、调试网络等。

- 网络设备：选择符合需求的网络设备，如交换机、路由器等。

- 等等。

四、施工流程综合布线工程的施工流程是整个工程中最为关键的部分。

一般的施工流程包括以下几个步骤： 1. 线缆敷设：根据设计好的走向，进行线缆的敷设工作。

2. 线缆连接：将线缆连接至配线架、接头等设备。

3. 配线架搭建：搭建配线架，管理线缆、连接器等设备。

4.设备调试：安装网络设备，进行连通性测试、信号传输测试等。

5.系统验收：对整个网络系统进行验收，确保网络运行正常稳定。

6.系统维护：定期维护保养系统，确保网络的稳定性和安全性。

五、技术要点在综合布线工程的施工过程中，还有一些技术要点需要特别注意，包括： - 线缆敷设时应避免弯曲过大，以免影响信号传输。

- 线缆连接时要保证连接牢固、接触良好。

- 配线架搭建时要规范整齐，方便维护管理。

- 系统调试时要注意进行测试，确保网络的正常运行。

- 系统维护时要定期巡检设备、清理线缆等。
