第五章综合布线工程施工技术

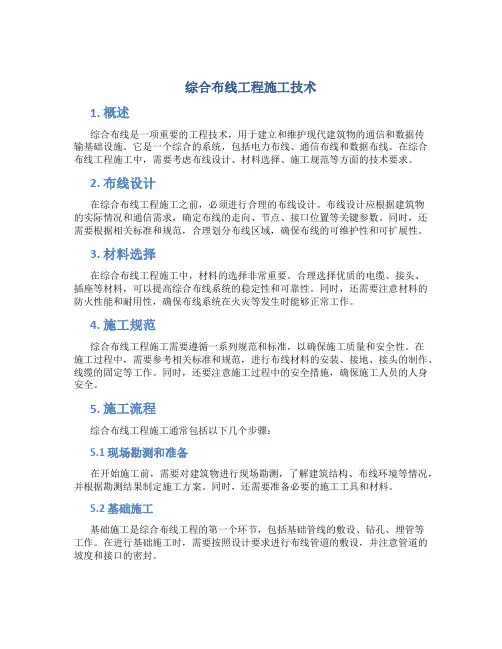

综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。

它是一个综合的系统，包括电力布线、通信布线和数据布线。

在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。

2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。

布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。

同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。

3. 材料选择在综合布线工程施工中，材料的选择非常重要。

合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。

同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。

4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。

在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。

同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。

5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。

同时，还需要准备必要的施工工具和材料。

5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。

在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。

5.3 电缆敷设电缆敷设是综合布线工程的核心环节。

在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。

同时，还需要注意电缆的保护和固定，防止损坏和打结。

5.4 接头安装接头安装是综合布线工程的重要环节。

在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。

同时，还需要进行接头的测试和调试，确保接头的正常工作。

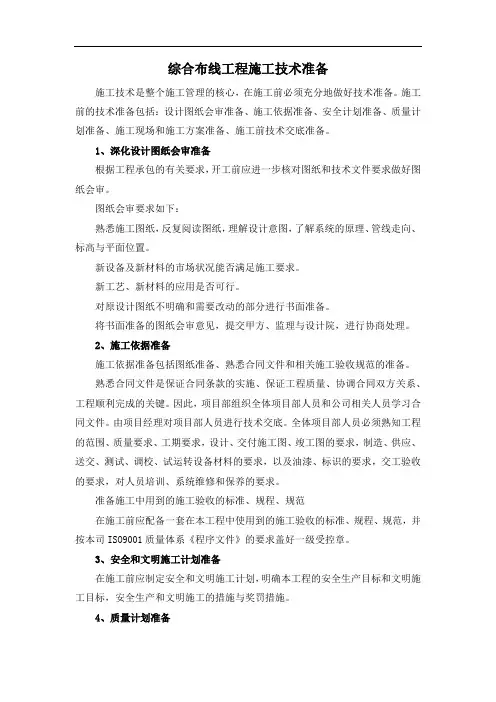

综合布线工程施工技术准备施工技术是整个施工管理的核心，在施工前必须充分地做好技术准备。

施工前的技术准备包括：设计图纸会审准备、施工依据准备、安全计划准备、质量计划准备、施工现场和施工方案准备、施工前技术交底准备。

1、深化设计图纸会审准备根据工程承包的有关要求，开工前应进一步核对图纸和技术文件要求做好图纸会审。

图纸会审要求如下：熟悉施工图纸，反复阅读图纸，理解设计意图，了解系统的原理、管线走向、标高与平面位置。

新设备及新材料的市场状况能否满足施工要求。

新工艺、新材料的应用是否可行。

对原设计图纸不明确和需要改动的部分进行书面准备。

将书面准备的图纸会审意见，提交甲方、监理与设计院，进行协商处理。

2、施工依据准备施工依据准备包括图纸准备、熟悉合同文件和相关施工验收规范的准备。

熟悉合同文件是保证合同条款的实施、保证工程质量、协调合同双方关系、工程顺利完成的关键。

因此，项目部组织全体项目部人员和公司相关人员学习合同文件。

由项目经理对项目部人员进行技术交底。

全体项目部人员必须熟知工程的范围、质量要求、工期要求，设计、交付施工图、竣工图的要求，制造、供应、送交、测试、调校、试运转设备材料的要求，以及油漆、标识的要求，交工验收的要求，对人员培训、系统维修和保养的要求。

准备施工中用到的施工验收的标准、规程、规范在施工前应配备一套在本工程中使用到的施工验收的标准、规程、规范，并按本司ISO9001质量体系《程序文件》的要求盖好一级受控章。

3、安全和文明施工计划准备在施工前应制定安全和文明施工计划，明确本工程的安全生产目标和文明施工目标，安全生产和文明施工的措施与奖罚措施。

4、质量计划准备为确保本工程达到预定的质量要求，在施工前应制定本工程的《质量计划》，并按本司《程序文件》规定的要求进行编制、审批及发放。

5、编制施工组织设计、施工方案及作业指导书为确保工程的顺利施工，在施工前应根据现场及实际情况制定能直接指导施工的施工组织设计、施工方案和作业指导书，并按本司ISO9001质量体系《程序文件》的要求进行编制、审批和发放。

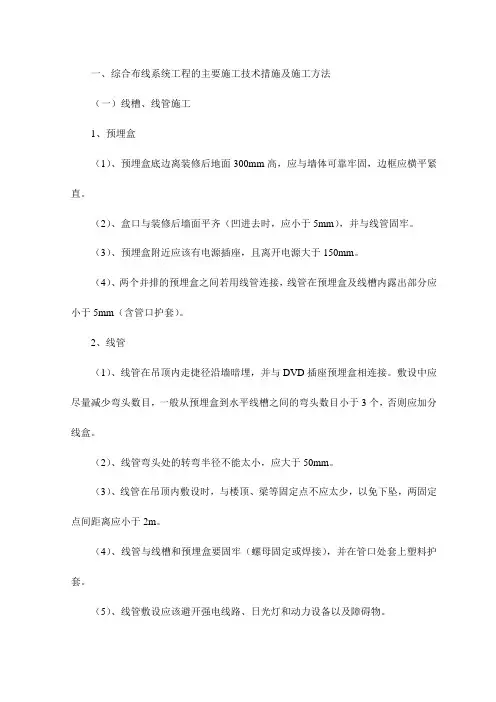

一、综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。

（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。

（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。

（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。

2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。

敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。

（2）、线管弯头处的转弯半径不能太小，应大于50mm。

（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。

（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。

（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。

（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。

（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。

3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。

（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。

（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。

（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。

（5）、水平线槽应可靠接地。

4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。

二、电气工程安装施工方法（一）总体概述1．本工程包括：供电、动力配电、照明、防雷接地、有线电视系统、电话系统、综合布线、消防控制系统等。

2．在土建钢筋绑扎时，注意做好各系统电气预埋，灯盒的工作，预埋楼面电管时，要在土建第一层钢筋网铺设时再装，所有的管口要用木塞埋塞，过线盒和灯盒用泥土填满，以图纸设计方位安装，有与实际不符时，应及时请示监理和甲方确定方案。

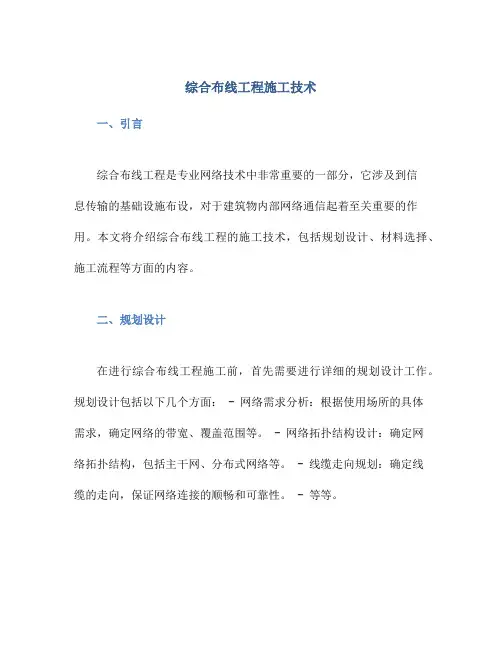

综合布线工程施工技术一、引言综合布线工程是专业网络技术中非常重要的一部分，它涉及到信息传输的基础设施布设，对于建筑物内部网络通信起着至关重要的作用。

本文将介绍综合布线工程的施工技术，包括规划设计、材料选择、施工流程等方面的内容。

二、规划设计在进行综合布线工程施工前，首先需要进行详细的规划设计工作。

规划设计包括以下几个方面： - 网络需求分析：根据使用场所的具体需求，确定网络的带宽、覆盖范围等。

- 网络拓扑结构设计：确定网络拓扑结构，包括主干网、分布式网络等。

- 线缆走向规划：确定线缆的走向，保证网络连接的顺畅和可靠性。

- 等等。

三、材料选择在综合布线工程中，选用合适的材料对工程的质量和稳定性有着至关重要的影响。

常见的材料包括： - 网线：选用合适的网线来传输信号，如Cat 5、Cat 6等。

- 连接器：选择质量可靠的连接器，保证信号传输的稳定性。

- 配线架：选择合适的配线架，方便管理线缆、调试网络等。

- 网络设备：选择符合需求的网络设备，如交换机、路由器等。

- 等等。

四、施工流程综合布线工程的施工流程是整个工程中最为关键的部分。

一般的施工流程包括以下几个步骤： 1. 线缆敷设：根据设计好的走向，进行线缆的敷设工作。

2. 线缆连接：将线缆连接至配线架、接头等设备。

3. 配线架搭建：搭建配线架，管理线缆、连接器等设备。

4.设备调试：安装网络设备，进行连通性测试、信号传输测试等。

5.系统验收：对整个网络系统进行验收，确保网络运行正常稳定。

6.系统维护：定期维护保养系统，确保网络的稳定性和安全性。

五、技术要点在综合布线工程的施工过程中，还有一些技术要点需要特别注意，包括： - 线缆敷设时应避免弯曲过大，以免影响信号传输。

- 线缆连接时要保证连接牢固、接触良好。

- 配线架搭建时要规范整齐，方便维护管理。

- 系统调试时要注意进行测试，确保网络的正常运行。

- 系统维护时要定期巡检设备、清理线缆等。

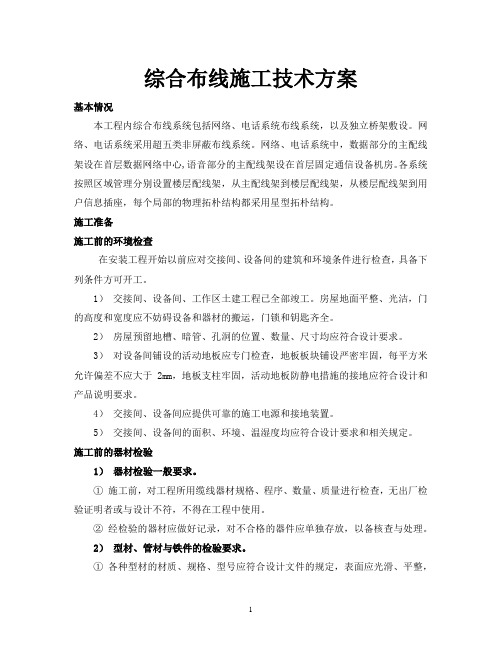

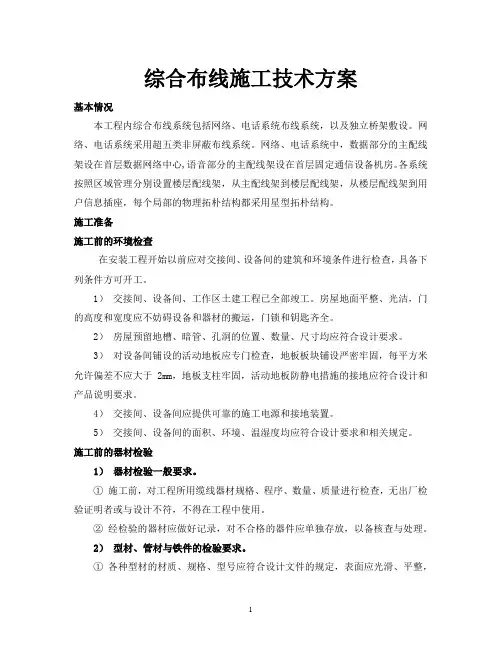

综合布线施工技术方案基本情况本工程内综合布线系统包括网络、电话系统布线系统，以及独立桥架敷设。

网络、电话系统采用超五类非屏蔽布线系统。

网络、电话系统中，数据部分的主配线架设在首层数据网络中心,语音部分的主配线架设在首层固定通信设备机房。

各系统按照区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采用星型拓朴结构。

施工准备施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。

1）交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。

3）对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固，每平方米允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

4）交接间、设备间应提供可靠的施工电源和接地装置。

5）交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定。

施工前的器材检验1）器材检验一般要求。

①施工前，对工程所用缆线器材规格、程序、数量、质量进行检查，无出厂检验证明者或与设计不符，不得在工程中使用。

②经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

2）型材、管材与铁件的检验要求。

①各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。

②管材采用钢管，其管身应光滑，管孔无变形，孔径、壁厚应符合设计要求。

③各种铁件的材质、规格均应符合设计的规定和合同要求。

④铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。

3）缆线的检验要求。

①工程使用的对绞电缆和光缆规格、程序、形式应符合设计的规定和合同要求。

②电缆所附标志、标签内容应齐全、清晰。

③电缆外护套须完整无损，电缆应附有出厂质量检验合格证。

综合布线工程施工规范及技术要求一、总则本规范适用于综合布线工程的工程实施、调试、检测、质量控制。

综合布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。

区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。

本规范依据现行国家规范与标准：➢《综合布线系统工程设计规范》GB50311-2016➢《综合布线系统工程验收规范》GB50312-2016➢《民用建筑电气设计规范》JGJ16-2008➢《建筑电气工程实施质量验收规范》GB50303-2015➢《通信管道与通信工程设计规范》GB50373-2006二、施工技术要求1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。

4、各弱电子系统均用星型结构。

5、进线穿线管2~3根从户外引入家用信息接入箱。

出线穿线管从家用信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。

6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

8、暗管直线敷设长度超过30米时，中间应加装过线盒。

9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均用弯管器完成，为标准的转弯半径。

不得采用国家明令禁止的三通四通等。

10、暗管弯曲半径不得小于该管外径的6~10倍。
