《建筑工程测量》实训指导书

建筑工程测量教学实习指导书测量教学实习指导书一﹑实习目的测量实习是测量学理论教学和实验教学之后的一门独立的实践性教学课程，目的在于：1.进一步巩固和加深测量基本理论和技术方法的理解和掌握，并使之系统化、整体化；2..通过实习的全过程，提高使用测绘仪器的操作能力、测量计算能力和绘图能力，掌握测量基本技术工作的原则和步骤；掌握工程测量基本工作，土木工程测量的一般方法。

3.在各个实践性环节培养应用测量基本理论综合分析问题和解决问题的能力，训练严谨的科学态度和工作作风。

二.实习任务1．控制测量；导线测量：附合导线﹑闭合导线各一条及若干支导线，导线点8个以上(不包括所需的已知点)，导线点之间长度不少于40米。

水准测量：附合水准路线﹑闭合水准路线各一条及若干水准支线，水准点8个以上(不包括所需的已知点)，水准路线总长度350米以上。

2．测绘地形图：比例尺1 500，图幅20×30（cm2）或30×20（cm2）；每位同学测绘地形图一方格。

3．建筑物的定位：建筑基线的定位与调整。

三﹑实习基本过程1.实习动员，领仪器工具，落实计划；2.测区实地踏勘，选点（导线点、水准点、图根点）；3.测图控制测量外业：导线测量（测角、量边）、四等水准测量；4.控制测量内业：导线计算、水准测量内业、控制点坐标与高程成果表；5.测图准备：图纸、展绘控制点；6.地形图测绘；7.地形图整饰(包括地貌图勾绘)；8..民用建筑物定位(建筑基线的定位与调整)；9. 编写实习报告；10.仪器操作考核。

11. 还仪器、工具；交测量成果：控制测量资料、图纸；路线中线测量及纵断面绘制的资料、图纸；建筑基线的定位的资料、图纸；实习报告。

12．实习总结。

四﹑实习工作要求实习是综合性实践教学，有明确计划性；实习外业工作在校园里开展，车辆和行人干扰因素较多，实习工作以小组为单位，独立作业，工作强度大。

为了保证完成教学任务，必须有高度组织纪律性，协调一致完成各项实习工作。

《测量教学实习》指导书指导教师：课程类型：考查课程代码：课程总学时（总周数）：64学时适用专业（方向）：建筑工程管理开训时间： 2011-- 2012 年级第一学期指导书执笔人：指导书审定人：重庆城市职业学院建筑工程系2011年8月31日一、实习要求与纪律1. 目的与要求利用《测量学》的基本理论、基本知识与基本方法，完成生产实际中的测定和测设工作内容。

测量实习是《测量学》教学的重要组成部分，除验证课堂理论外，也是巩固和深化课堂所学知识的重要环节，更是培养学生动手能力、团结合作精神、训练严谨的实践科学态度和工作作风的手段。

通过地形图的测绘和建筑物及道路曲线的测设，为今后解决土木工程中有关测量工作的实践问题打好基础。

2. 成绩评定测量实习一般是独立于《测量学》课程的实训课程，与《测量学》理论课考试成绩分开计算，单独评定成绩，测量实习成绩分定量考核与定性考核两种，综合两者评定测量实习成绩。

测量实习是实践性课程，不及格者没有补考，只能跟下一届学生重修，请同学严格遵守实习纪律，保质保量地按时完成本组的实习任务。

3. 组长的职责测量实习按组为单位独立进行，每组学生人数一般应为9~10人，每组民主选组长一人，负责组内实习分工实施、仪器设备管理与考勤工作。

组长应注意合理均匀地给组员分配任务，使每项工作都由组员轮流担任，不可以单纯为了追求测量进度而让一些同学固定做某些工作，测量进度不作为实习成绩的评定依据，组内同学分工不均匀要扣组长的分；要注意根据本组的实际情况，适时召开全体组员会议，及时总结经验教训，加强组员间的协调，加快工作进度。

二、实习准备与实习基地建设实习基地建设应在测量实习开始前，由教师组织部分学生完成。

为便于解决学生的食宿，实习基地宜选择在本校内，本校面积太小时，应在学校附近建立实习基地。

教师应在实习基地范围内均匀布设一或二级光电导线网(或GPS网)作为测量实习的首级控制网，控制网应采用严密平差法平差，平差程序可使用文献[36]光盘提供的导线网严密平差程序。

《建筑工程测量》实训教学指导书商丘科技职业学院《园林工程测量》实训教学指导书建筑工程系设备管理教研室2010年3月4、闭合水准路线测量一天外业测量、内业求12个待定点高程5、经纬仪闭合导线测量两天外业测量、内业求12个导线点的平面坐标6、用经纬仪和钢尺测设多边形、用水准仪测水平线、坡度线、用线缍和经纬仪垂直投点一天测设1个30M×12M的矩形、1个边长9M左右的五边形和1个9M左右的六边形、水平线、坡度线、垂直投点；并检查精度7、用全站仪放样建筑物模拟定位放线半天测设1个36M×18M的矩形四边形的定位与放线8、整理实习报告半天进行实习总结五、每组配备的仪器用具经纬仪一台，水准仪一台，30M钢尺一盒，水准尺二支，花杆二根，木桩若干，锤子一把，有关记录表，计算器及铅笔等。

六、实习注意事项1．组长要切实负责，合理安排，使每一同学都有练习的机会，不要单纯追求进度；组员之间应团结协作，密切配合，以确保实习任务顺利圆满完成。

2．实习过程中，应严格遵守教材中“测量实习注意事项”与“测量仪器操作注意事项”中的有关规定。

3．实习前要做好准备，随着实习进度阅读“实习指导书”及教材有关章节。

4．每一项实习工作完成之后，要及时计算、整理观测成果。

原始数据、资料、成果应及时妥善保存，不得丢失。

七、内容说明1．闭合水准路线测量（1）在校园内模拟某一开发区建立施工高程控制网，布设并测量待定点的高程，作为今后大规模施工时，高程的控制点。

（2）通过实训，掌握复杂水准测量的施测、记录、计算、闭合差的调整及高程计算的方法。

（3）指导教师给定一已知水准点的位置和高程，并给出11个待定点的位置，组成一闭合水准路线。

（4）用简单水准测量方法，依次分别测出相邻两点间的高差。

（5）记录测量原始数据。

（6）完成内业计算。

（7）上交闭合水准路线测量报告2．经纬仪闭合导线测量（1）在校园内模拟某一开发区建立施工平面控制网，布设经纬仪闭合导线并测量导线点的平面位置坐标，作为大规模施工时，平面的控制点坐标。

实验指导目录测量实践须知实验一、水准仪的认识实验二、等外水准测量实验三、四等水准测量实验四、水准仪的检验与校正实验五、经纬仪的认识实验六、水平角测量（测回法）实验七、水平角测量(全圆测回法)实验八、视距测量实验九、经纬仪的检验与校正实验十、全站仪认识及使用实验十一、距离丈量与磁方位角的测定实验十二、碎部测量实验十三、经纬仪极坐标法放样实验十四、全站仪放样实验十五、路线纵断面测量测量实践须知一、实践目的使学员熟悉测量仪器的构造和使用方法，掌握测量工作的基本技能，验证和巩固课堂上所学的知识，理论联系实际，以培养学员的实际动手能力，分析问题和解决问题的能力。

在实践性环节中，养成学员认真负责的工作态度和严谨求实的工作作风。

二、实践要求1．实验实习前应认真阅读实验指导书和实习大纲，明确其目的与要求、方法与步骤、记录与计算规则，以保证按时完成测量任务。

2．严格遵守作息时间，不得迟到、早退或无故缺课，同组学员不得以任何借口代替缺课者完成本次实验和实习任务。

实验因故缺课者，另找时间自动补作，并由实验室老师签字方能认可。

实习超过3个单元不参加者，不给实习成绩。

3．实验实习记录必须用HB的铅笔认真填写。

要随测随记，字迹工整，不准先记在草稿纸上、然后誊入记录表格中，更不准随意涂改或伪造数据。

若发现有记录错误时，应将该数据用直线划去，然后将正确数据写在其上方。

为了避免听错或记错，记录者在记录时应向观测者复诵一遍。

绘图时，应用3H的铅笔绘制；图纸必须准确、整齐，力求美观。

4．数据取位，应严格按其观测精度执行。

若要求读至毫米，必须记录到毫米，比如1.340m不能记为1.34m。

数据凑整，应严格按“四舍六入、逢五单进双不进”的原则进行。

比如要求取位至毫米，则1.5625m应记为1.562m，1.2635m应记为1.264m。

5．每个小组应根据实验实习任务有计划地做好轮换，使每个同学都能亲自参加实验实习中的各人环节。

注意搞好团结配合，遇到困难或发生问题要互谦、互让，不要互相埋怨。

《建筑工程测量》实训指导书浙江宝业建设集团副教授俞建雄一、实训教学目的1、通过测量综合实训教学，将传统理论及方法与现代测绘技术对比应用，促进和加深学生对专业理论知识的理解吸收，进一步熟练掌握各种测量仪器的操作技能。

2、通过测量综合实训教学，使学生初步掌握工程建设屮控制网建立的基本方法，熟练掌握运用各种测量仪器进行大比例尺地形图、地籍图的测绘方法及地形图在工程建设屮的运用，掌握施工测量的基本方法。

3、通过测量综合实训教学，使学生具备初步的测绘生产管理能力，培养学生发现问题、分析问题、解决问题的能力，专业技术能力达到工程测量工高级工水平。

4、通过测量综合实训教学，进一步帮助学生树立严谨的治学态度、实事求是的工作作风、团结协作的团队精神和吃苦耐劳的工作态度，为今后走上工作岗位打下坚实的基础二、实训教学要求1、掌握工程水准仪的基木构造和性能，认识其主要构件的名称和作用。

2、练习水准仪的安置、瞄准、读数和高差计算，要求通过测量初级工。

3、掌握工程经纬仪的基本构造和性能，认识其主要构件的名称和作用。

4、练习经纬仪的安置、瞄准、读数和角度的计算，要求通过测量中级工。

三、实训时间一周四、实训内容1. 水准仪的检验与校正和自动安平水准仪的认识与使用基本要求：了解水准仪的主要轴线及齐轴线Z间应满足的几何条件，掌握水准仪检验和校正的方法，认识与使用自动安平水准仪。

2. DA光学经纬仪的认识与使用基本要求：了解DJ&光学经纬仪的构造，认识其主要构件的名称和作用，常握经纬仪的对中、整平、啮准目标和读数的方法。

3. 水平角测量（测回法）基本要求：掌握水平角观测（测回法）的观测程序、记录与计算方法。

4. 经纬仪的检验与校止基木要求：了解经纬仪各主要轴线及各轴线之间应满足的几何条件，掌握经纬仪的检验与校正方法。

5. 钢尺量距与钢尺检定基本要求：掌握钢尺量距的一般方法，熟悉钢尺的检定。

6. 全站仪的认识与使用基本耍求：了解全站仪的构造，熟悉全站仪的操作界面及作用，掌握全站仪的基本使用。

全站仪放样对称基本型路线平曲线主点平面位置实验一、目的与要求1) 掌握执行全站仪“坐标放样”命令放样路线平曲线主点的方法，掌握使用数字键输入测站点、后视点与放样点坐标的方法。

2) 掌握使用QH2-7D 程序计算进行坐标正反算的操作方法。

二、准备工作场地布置：按图B-2的要求选择一个180m ×50m 的开阔平坦地面作为本实验场地，作为测量课程实验基地建设的内容之一，可以将本实验场地与建筑物放样实验场地合并在一起，也即选择图B-1中的S1~S10为10个组的JD 111点，再测定10个组的转点ZD ，要求ZD 与JD 111间的水平距离应等于61.835m ，如图B-2所示。

三、仪器和工具全站仪1台(含三脚架)，步话机1对，棱镜及对中杆1个，小钢尺1把，木桩和小钉各5个，铁锤1把，fx-5800P 计算器1台(已传输好QH2-7D 程序)，记录板1块，测伞1把。

四、人员组织每组4人，分工为：2人在测站，2人在镜站，轮换操作。

五、实验步骤1) 编写JD 111的数据库子程序JD 111如下：20360.139 Z:3519771.925+470891.156i B JD 111的桩号与平面坐标复数 66°8°36° Q JD 111的转角,左负右正 38.7298 E:60 R:38.7298 F JD 111入口缓曲参数,圆曲半径,出口缓曲参数 3519721.611+470855.21i U ZD 的平面坐标复数 Return将上述数据库子程序输入fx-5800P ，编辑QH2-7D 主程序，将正数第10行的数据库子程序名修改为JD111。

2) 执行QH2-7D 程序，计算JD 111路线曲线的主点数据及及边桩点坐标的反算数据，将程序计算结果填入下列成果表。

3) 在S1~S10点中，选择与自己组号相符的点上安置全站仪作为JD 111点，以本组的ZD 点为后视方向，在全站仪上执行“放样\测站定向”命令，使用数字键手工输入图B-2中的JD 111点与ZD 点的坐标，瞄准后视点标志完成测站定向操作。

建筑工程测量实训指 导 书一、实训名称工程测量 二、实训地点工贸学院校园内。

三、实训目的（1）能正确地使用S 3型水准仪及全站仪等测量仪器，并掌握其检验校正方法； （2）掌握小地区大比例尺地形测量的全过程；（3）了解变形观测的基本方法及有关工程测量新技术；（4）能初步运用测量知识，进行有关测量工作，鉴别测量成果的质量，正确地使用各种测量资料，在自学和分析问题以及组织工作能力上有较大提高。

四、实训内容要求1．平面控制一般采用全站仪红外测距的闭合导线，或两端有基线的三角锁。

测量的闭合导线，应满足下列要求：（1）水平角观测 用6″型全站仪按测回法测量导线的内角，每个角度测两测回，测回差不得大于24″。

（2）丈量导线边边长 用全站仪红外测距功能测量导线边长，读数取至毫米。

每边进行往返丈量，往返测量的相对误差不得大于1/2000。

（3）方位角测量 用罗盘仪按正反方向测定导线起始边的方位角，正、反方位角的误差不得大于1°若在允许范围内取其平均值作为起始边的方位角。

（4）导线计算 计算时角度一律取至秒，边长、坐标增量和坐标一律取到厘米。

导线的角度闭合差允许值n 06''±=∆允β（n 为导线的角度个数），导线全长的相对闭合差不得大于20001，如超限，应分析原因进行返工。

2．高程控制（1）在测区内设水准点准点 。

（2）测定平面控制点的高程 用S 3型水准仪按四等水准测量的方法和精度测定所有平面控制点的高程，水准路线应构成闭合或附合的形式。

闭合差的允许值L h mm 20±=∆允（L 为水准路线长度，以公里计）。

（3）高程计算 若高程闭合差在允许范围内，则将误差按距离成比例分配，最后算得各平面控制点的高程（取至毫米）。

3．碎部测量（1）测站校核 碎部测量前应对测站点的平面位置和高程用视距测量的方法进行校核，观测结果与控制测量成果比较，距离差值在图上不得大于0.3毫米，高程差值不得大于0.1米。

建筑工程测量实习指导书专业班级姓名指导教师四川航天职业技术学院管理工程系一、综合实训目的1．教学综合实训是建筑工程测量教学的一个重要环节，其目的是使学生在获得基本知识和基本技能的基础上，进行一次较全面、系统的训练，以巩固课堂所学知识及提高操作技能。

2．培养学生独立工作和解决实际问题的能力。

3．培养学生严肃认真、实事求是、一丝不苟的实践科学态度。

4．培养吃苦耐劳、爱护仪器用具、相互协作的职业道德。

二、任务和要求1.水准测量及已知高程的测设；2.导线测量；3.测绘图幅为50cm×50cm，比例尺为1/1000（或1/500）的地形图一张；。

4.平面点位的放样三、综合实训组织综合实训期间的组织工作，由指导教师负责。

综合实训工作按小组进行，每组4～5人，选组长一人，负责组内综合实训分工和仪器管理。

四、综合实训内容及时间安排经纬仪2台，水准仪2台，水准尺2支，花杆2根，木桩若干，红漆1瓶，绘图纸1张，有关记录手簿、计算纸，计算器，橡皮及铅笔等。

六、综合实训注意事项1．组长要切实负责，合理安排，使每人都有练习的机会，不要单纯追求进度；组员之间应团结协作，密切配合，以确保综合实训任务顺利完成。

2．综合实训过程中，应严格遵守《测量实训须知》中的有关规定。

3．综合实训前要做好准备，随着综合实训进度阅读“综合实训指导”及教材的有关章节。

4．每一项测量工作完成后，要及时计算、整理观测成果。

原始数据、资料、成果应妥善保存，不得丢失。

七、综合实训内容及技术要求（一）水准仪、经纬仪的检验1.水准仪的检校（1）圆水准器轴平行于仪器竖轴的检验与校正：气泡无明显偏离（2）十字丝中丝垂直于仪器竖轴的检验与校正：标志点无明显偏离十字横丝。

（3）水准管轴平行于视准轴的检验与校正：i＜±20″2.经纬仪的检校（1）水准管轴垂直于仪器竖轴的检验与校正：水准管气泡偏移值都在一格以内。

（2）十字丝竖丝垂直于横轴的检验与校正：标志点无明显偏离十字竖丝。

建筑工程测量综合实习指导书第一节建筑工程测量教学实习的特点与实习方案的制定一、建筑工程测量教学实习的目的建筑工程测量教学实习是在学习建筑工程测量理论知识及课间测量基础实验的基础上，在确定的实习地点和某一段时间内集中进行的综合性测量实践教学活动。

通过测量教学实习可以将已学过的测量基本理论、基本知识综合起来进行一次系统的实践，不仅可以巩固、扩大和加深学生从课堂上所学的理论知识，系统地掌握测量仪器操作、施测计算、地形图绘制等基本技能，获得测量实际工作的基本技能和初步经验，还可以了解基本测绘工作的全过程，使学生在业务组织能力和实际工作能力方面得到锻炼，提高学生的独立思考、相互协作和解决实际问题的能力二、建筑工程测量教学实习的特点测量教学实习是培养在校学生德、智、体全面发展的一个重要环节。

测量教学实习在一定意义上是测量工作的预演和浓缩，因此，可以将其视为真正的实际测量工作来对待。

测量工作具有精细、工作强度大、工作环境艰苦等特点，因而，在实习中除了要求学生牢固地掌握测量理论知识外，在测量实习时还必须具备和培养细心、团结协作、吃苦耐劳、独立完成任务的精神。

三、建筑工程测量教学实习方案的制定测量教学实习一般安排在学期末的前一两周（或新学期开学后的一两周）进行，这时学生的理论课基本结束，学生能全身心投入到实习中，以保证实习的效果和仪器的安全。

测量教学实习的地点可视学校具体情况而定。

有校外测量实习基地的学校，可将测量教学实习的地点安排在该基地；也可以按“就地就近”原则在学校内或附近指定测区范围，作为测量教学实习的地点。

测量教学实习由所在院、系主管教学的领导负责，指导、协调、检查实习工作的落实情况。

各个班级配备指导教师负责班级的实习工作。

测量教学实习以测量实习小组为单元，每个小组由4 5位同学组成，并选出小组长。

测量教学实习的内容主要是建筑工程测量的两大内容，即：大比例尺地形图的测绘和图上设计及其测设。

测量教学实习的工作种类分外业和内业两大类。

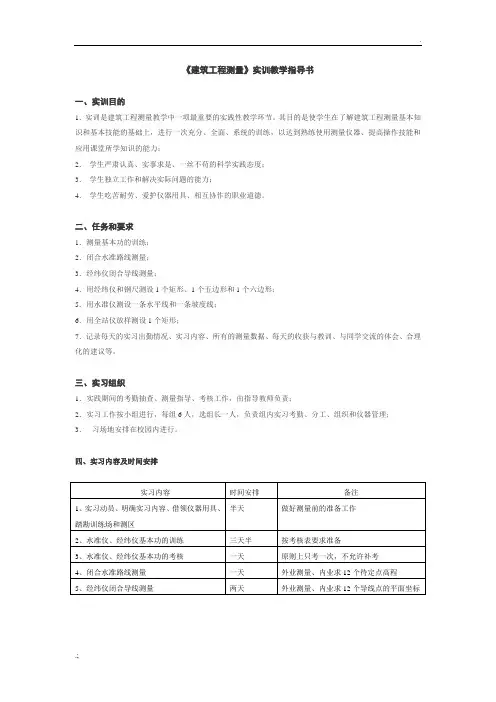

《建筑工程测量》实训教学指导书一、实训目的1．实训是建筑工程测量教学中一项最重要的实践性教学环节。

其目的是使学生在了解建筑工程测量基本知识和基本技能的基础上，进行一次充分、全面、系统的训练，以达到熟练使用测量仪器、提高操作技能和应用课堂所学知识的能力；2．学生严肃认真、实事求是、一丝不苟的科学实践态度；3．学生独立工作和解决实际问题的能力；4．学生吃苦耐劳、爱护仪器用具、相互协作的职业道德。

二、任务和要求1．测量基本功的训练；2．闭合水准路线测量；3．经纬仪闭合导线测量；4．用经纬仪和钢尺测设1个矩形、1个五边形和1个六边形；5．用水准仪测设一条水平线和一条坡度线；6．用全站仪放样测设1个矩形；7．记录每天的实习出勤情况、实习内容、所有的测量数据、每天的收获与教训、与同学交流的体会、合理化的建议等。

三、实习组织1．实践期间的考勤抽查、测量指导、考核工作，由指导教师负责；2．实习工作按小组进行，每组6人，选组长一人，负责组内实习考勤、分工、组织和仪器管理；3．习场地安排在校园内进行。

四、实习内容及时间安排五、每组配备的仪器用具经纬仪一台，水准仪一台，30M钢尺一盒，水准尺二支，花杆二根，木桩若干，锤子一把，有关记录表，计算器及铅笔等。

六、实习注意事项1．组长要切实负责，合理安排，使每一同学都有练习的机会，不要单纯追求进度；组员之间应团结协作，密切配合，以确保实习任务顺利圆满完成。

2．实习过程中，应严格遵守教材中“测量实习注意事项”与“测量仪器操作注意事项”中的有关规定。

3．实习前要做好准备，随着实习进度阅读“实习指导书”及教材有关章节。

4．每一项实习工作完成之后，要及时计算、整理观测成果。

原始数据、资料、成果应及时妥善保存，不得丢失。

七、内容说明1．闭合水准路线测量（1）在校园内模拟某一开发区建立施工高程控制网，布设并测量待定点的高程，作为今后大规模施工时，高程的控制点。

（2）通过实训，掌握复杂水准测量的施测、记录、计算、闭合差的调整及高程计算的方法。

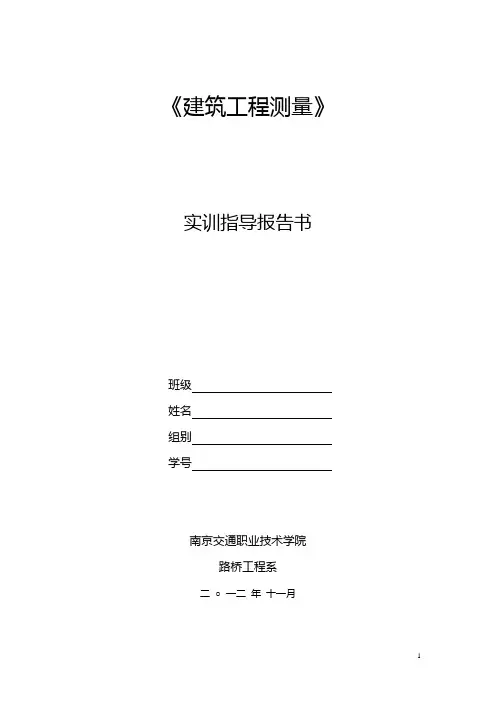

《建筑工程测量》实训指导报告书班级姓名组别学号南京交通职业技术学院路桥工程系二○一二年十一月建筑工程测量指导报告书一、实习目的建筑工程测量是建筑工程专业的主要基础课之一，又是一门实践性很强的课程，为进一步巩固和深化课堂教学内容，培养学生运用所学测量学基本理论和基本技能解决实际问题的能力，加强基本功训练和测量技术人才素质的培养，培养学生吃苦耐劳、团体协作的精神，根据教学计划安排，在理论教学后安排为期二周的集中教学实习。

二、实习项目和时间分配三、实习技能目标1、会使用常规测量仪器和工具，并能进行检验和校正，要求在所规定范围内完成水准仪、经纬仪的技术操作。

2、会独立组织与实施导线测量、三（四）等水准测量和普通水准测量，观测值和成果均符合精度要求。

3、会进行建筑施工放样测量。

四、组织与准备（一）组织形式：测量教学实习以班为单位进行，每班学生分8-9个测量小组，每组指定一名小组组长。

各小组在规定时间内完成实习任务。

（二）准备工作1、实习前指导老师提出要求并安排具体的实施方案2、借领实习仪器、工具和图表（以各实习小组为单位）注：1、计算器学生自备；2、绘图纸学生去教材库领取。

五、实习方法和步聚（一）测绘校平面图1、选点（1）在测区内布设导线点，并绘制导线点之标记图。

（2）导线点应选在地势较高、视野开阔的地点，便于碎步测量； （3）相邻点之间应互相通视，便于测角和丈量距离； （4）导线应沿着平坦、土质坚实的地面设置，便于量距；（5）导线的夹角应在30°～120°之间，边长最大不超过120m ，最小不小于60m ，（6）边长悬殊不宜过大，平均边长一般为测图视距的1.5倍； （7）导线点位置能安置仪器，并能保存导线点。

2、导线外业观测：（1） 用经纬仪测回法观测导线内角。

水平角读数读到″上、下半测回较差：）（）或（右左626040J n J n ""≤-=∆βββ 合格：取盘左盘右平均值为导线内角（2） 用罗盘仪测量起始导线边的磁方位角（坐标方位角）。

《建筑工程测量》实训学习指南实训项目一水准仪的认识和使用1．内容简介本实训项目主要是熟悉DJ3型水准仪各部件的名称和作用以及基本操作2．学习目标与要求(1)学会使用圆水准器整平仪器；(2)学会瞄准目标，消除视差及利用望远镜的中丝在水准尺上的读数；(3)学会测定地面两点的高差。

3．重点和难点（1）重点：瞄准目标，消除视差及利用望远镜的中丝在水准尺上的读数；（2）难点：整平仪器。

4．学习方法及操作步骤学习方法：充分利用课堂上的时间多进行操作练习操作步骤：（1）安置水准仪（2）粗略整平（3）照准并调焦（4）精确整平（5）读数实训项目二经纬仪的认识和使用1．内容简介本实训项目主要是熟悉经纬仪的部件及使用。

2．学习目标与要求（1）能正确使用经纬仪的操作顺序；（2）掌握经纬仪的对中和整平；（3）掌握经纬仪的读数方法。

3．重点和难点（1）重点：经纬仪的对中和整平。

（2）难点：经纬仪的读数方法。

4．学习方法及操作步骤学习方法：各组配合轮流操作，每人至少进行两次操作步骤：（1）安置经纬仪（包括对中和整平）（2）照准目标（3）读数或置数实训项目三全站仪的认识和使用1．内容简介本实训项目主要是熟悉全站仪的基本组成构件和使用。

2．学习目标与要求（1）能正确开关机和按键使用；（2）熟悉各菜单的使用；（3）掌握用全站仪进行对中和整平。

3．重点和难点（1）重点：全站仪各菜单的使用。

（2）难点：全站仪的对中和整平。

4．学习方法及操作步骤学习方法：先熟悉仪器开关和界面上的菜单，然后反复练习操作步骤：（1）安置全站仪（2）对中和整平（3）照准目标（4）读数实训项目四普通水准测量1．内容简介本实训项目主要是用水准仪做闭合水准路线测量或附合水准路线测量，根据观测结果进行水准路线高差闭合差的调整和高程计算。

2．学习目标与要求（1）熟悉转站观测方法；（2）掌握观测方法和数据记录（3）掌握高差闭合差的调整和计算3．重点和难点（1）重点：观测方法和数据记录。

广州科技职业技术学院《建筑工程测量》课程实训指导书主审人：主撰人：前言：建筑工程测量实训，是学生学习“建筑工程测量”课程的重要环节，特别是对培养学生在独立工作、提高动手能力方面起着显著作用。

本书是《建筑工程测量》教材的配套用书，与《建筑工程测量》教材内容紧密结合，相互衔接，是测量教学中必不可少的教学用书。

本指导书以实用为目的，共分二个部分，第一部分绪论；第二部分为课间实验指导。

每个实验均指明了实验目的、实验器具、实验内容、实验步骤、注意事项等，并针对实验内容提出一定量的实验要求，由学生做过相应实验后来完成。

这样可进一步帮助学生理解和巩固实验内容。

目录第一部分绪论 (2)第二部分建筑工程测量实验指导 (5)实验一水准仪的认识与操作 (5)实验二自动安平水准仪的认识与使用 (9)实验三普通水准测量 (12)实验四经纬仪的认识与使用 (16)实验五测回法观测水平角 (20)实验六竖直角观测 (23)实验七钢尺量距 (26)实验八用全站仪进行大比例尺数字测图 (29)．实验九施工放样测量 (32)第一部分绪论本实验指导书是根据《建筑工程测量》课程实验教学大纲编写，适用于施工与监理专业。

一、本课程实验的作用与任务建筑工程测量实验是课堂教学期间，某一章节内容讲授之后安排在课内的实践性教学环节。

其作用是通过测量实验可以加深学生对测量概念的理解，巩固课堂所学的基本知识和基本方法，初步掌握测量工具的操作技能，提高学生的动手能力，使理论与实践结合起来。

也为实习本课程的后续内容打好基础，以便更好地掌握测量课程的基本内容。

本指导书中的实验，有些是验证性实验，有些是综合性实验，有些实验可分次进行，有些实验可合并进行。

每项实验的学时数一般为2学时左右，实验小组人数一般为5～6人，但也应根据实验的具体内容以及仪器设备条件作灵活安排，以保证每人都能进行观测、记录、做辅助工作等实践。

每项实验的观测要求均列在注意事项中。

在每项实验后列出了测量实验报告及相应的观测记录表格形式，在实验中应做到随时测量、随时记录、随时计算检核，实验完成后可以裁减下来，以便上交。

建筑工程测量实训指导书一、实习的目的的与要求通过实习将已学过的理论知识作一次系统的实践。

在课间实验的基础上，各实习小组应具有独立管理仪具和使用仪具的能力，为此，在实习一开始把所需要仪器和工具，一次性借领，直至实习结束归还。

二、实习地点：新余高专校内 三、实习内容实验一：图根闭合导线测量 1、测量的技术要求（1）选点与标定点位——相邻点之间，必须通视和便于量距。

在点位上，视野应开阔，便于安置仪器。

（据实际情况，导线点个数应布设成4—6个点的闭合导线）点位在泥地上应打下木桩，在混凝地路面上，可用红漆画出标志（尽可能靠路边设置，不防碍车辆通行）并写上点号（如：8-A ，表示为第8组的A 点）。

（2）用钢尺往返丈量导线边长，相对精度不超过20001。

（3）采用测回法进行一个测回测量导线转折角，若导线编号按顺时针向编排，则右角为闭合导线的多边形内角。

若编号按逆时针向，则左角为多边形内角。

（4）内业计算（假定第1点的坐标X=500，Y=500，第一条导线边的坐标方位角为60°30′00″）角度闭合差()∑--=01802n f 内ββ，应小于60″n （n 为角个数） 坐标闭合差∑=x f △x ，∑=y f △y ， y x f f f +=2 全长相对闭合差)(∑sf应小于20001。

2、所需仪器和工具每组经纬仪1台（附脚架），标杆2根，钢尺1把 实验二：图根闭合水准路线测量 1、测量的技术要求（1）每测站用“两次仪器高法”测量两次高差，其高差之差不大于6mm ，否测重测。

（2）所有高差之和为闭合路线的闭合差，不大于40mm L设假定闭合水准路线第1点（即闭和导线第1点）高程为50.00米，然后测定各导线点的高程。

2、所需仪器和工具每组水准仪1台（附脚架），水准尺2把，尺垫2个注意：在外业选点时，水准点可以和导线点共用，每个小组导线测量和水准测量同选一个线路；不同的小组选不同的线路）四、实习时间安排与要求时间安排：要求：1.本次实训共分10组，每一实训小组指定组长一人，负责该组的管理和协调工作2.每组同学应独立完成测量实习报告书一份，不准抄袭，出现雷同判零分，重作。

建筑测量实验一、课程概述“建筑工程测量”是土建类专业的一门必修课程，同时也是一门操作性很强的技术性课程。

作为测量理论知识的重要补充，测量实验工作必不可少，因此，重视测量实践课的学习，掌握测量仪器的操作技能，努力将测量理论知识与工程实践紧密结合起来，是“建筑工程测量”课程学习的一个重要方面。

根据中等职业教育“突出应用”的教学特点和培养目标要求，考虑到测量实践教学的需要，将测量实验的目的和要求、实验的方法和步骤、测量仪器的操作、实验注意事项等测量实验指导内容集中编写成章，以利于教师更好地指导学生开展实验，同时可以帮助学生掌握必要的测量仪器操作技能。

二、本课程实践性教学计划本课程共选编六个测量课内实验，按初中毕业起点的三年制工民建中专班编写，学时数为28学时，教学学时分配见下表。

三、实践性教学成绩考核办法本课程按40%计入期末成绩，对于三年制初中起点中专班，必考项目为前五个实验，最后一个实验为选考；对于一年制高中起点中专班，必考项目为前四个实验，第五个实验为选考项目，任课教师可根据教学实际情况进行适当调整。

下表为各个实训内容的考核分数值。

各实训项目考核分数值实验一水准仪的使用一、实验目的（1）认识水准仪的构造、各部件的名称和作用。

（2）学会水准仪的安置、照准及读数方法。

（3）测定地面上两点间的高差。

二、实验要求每人安置一至两次水准仪，测定地面上两点间的高差。

三、实验仪器及工具（1）DS3水准仪一台，水准尺一把，视需要加测伞一把。

（2）自备2H或3H铅笔一支。

四、实验方法和步骤（一）认识水准仪的构造、各部件的名称及作用由实验指导教师集中讲解。

（二）水准仪的使用1.安置仪器松开三脚架，按观测者身高和地形需要调节脚架长度，拧紧脚架固定螺旋。

在坚固地面安置三脚架时，可通过前后或左右移动一个脚架使架头大致水平；在土质地面安置三脚架时，可先踩紧脚尖，若架头倾斜较大，可松开一个或两个脚架固定固定螺旋，通过伸缩架脚高度使架头大致水平，拧紧脚架固定螺旋。
