吨散装货船船体建造工艺设计

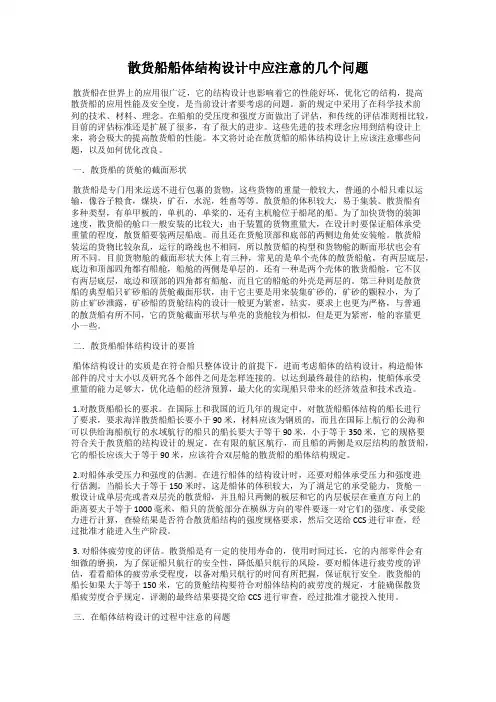

散货船船体结构设计中应注意的几个问题散货船在世界上的应用很广泛，它的结构设计也影响着它的性能好坏，优化它的结构，提高散货船的应用性能及安全度，是当前设计者要考虑的问题。

新的规定中采用了在科学技术前列的技术、材料、理念。

在船舶的受压度和强度方面做出了评估，和传统的评估准则相比较，目前的评估标准还是扩展了很多，有了很大的进步。

这些先进的技术理念应用到结构设计上来，将会极大的提高散货船的性能。

本文将讨论在散货船的船体结构设计上应该注意哪些问题，以及如何优化改良。

一．散货船的货舱的截面形状散货船是专门用来运送不进行包裹的货物，这些货物的重量一般较大，普通的小船只难以运输，像谷子粮食，煤块，矿石，水泥，牲畜等等。

散货船的体积较大，易于集装。

散货船有多种类型，有单甲板的，单机的，单桨的，还有主机舱位于船尾的船。

为了加快货物的装卸速度，散货船的舱口一般安装的比较大；由于装置的货物重量大，在设计时要保证船体承受重量的程度，散货船要装两层船底。

而且还在货舱顶部和底部的两侧边角处安装舱。

散货船装运的货物比较杂乱，运行的路线也不相同，所以散货船的构型和货物舱的断面形状也会有所不同。

目前货物舱的截面形状大体上有三种，常见的是单个壳体的散货船舱，有两层底层，底边和顶部四角都有船舱，船舱的两侧是单层的。

还有一种是两个壳体的散货船舱，它不仅有两层底层，底边和顶部的四角都有船舱，而且它的船舱的外壳是两层的。

第三种则是散货船的典型船只矿砂船的货舱截面形状，由于它主要是用来装集矿砂的，矿砂的颗粒小，为了防止矿砂泄露，矿砂船的货舱结构的设计一般更为紧密，结实，要求上也更为严格，与普通的散货船有所不同，它的货舱截面形状与单壳的货舱较为相似，但是更为紧密，舱的容量更小一些。

二．散货船船体结构设计的要旨船体结构设计的实质是在符合船只整体设计的前提下，进而考虑船体的结构设计，构造船体部件的尺寸大小以及研究各个部件之间是怎样连接的。

以达到最终最佳的结构，使船体承受重量的能力足够大，优化造船的经济预算，最大化的实现船只带来的经济效益和技术改造。

散货船方案设计1. 引言本文档旨在设计一种散货船方案，满足散货船在运输过程中的安全、效率以及经济性的要求。

散货船一般用于运输散装货物，如煤炭、矿石等，因此设计方案需要考虑货物的装卸、储存以及船舶的结构和船舶设备等方面。

2. 散货船的基本要求散货船设计需要满足以下基本要求：2.1 船舶结构散货船的结构需要具备足够的强度和稳定性，以承受载重能力和海上恶劣环境的挑战。

船体应采用可靠、耐用的材料，并进行合理的结构设计，以确保船舶的安全航行和货物的安全运输。

2.2 载重能力散货船通常需要在一次航行中承载大量的散装货物，因此需要具备较大的载重能力。

设计方案需要综合考虑船舶的尺寸、船体的结构以及船舶设备等因素，以确保船舶在最大限度地满足载重要求的同时，不影响船舶的稳定性和安全性。

2.3 装卸设备为了实现高效的装卸操作，散货船需要配备适当的装卸设备。

设计方案需要考虑货物特点和装卸操作的流程，选择合适的装卸设备，如起重机、输送带等，以提高装卸效率和降低人工成本。

2.4 船舶设备散货船需要配备必要的船舶设备，以确保船舶的正常运行和船员的安全。

设计方案需要考虑船舶的动力系统、导航设备、通信设备等，并根据船舶的尺寸和用途合理选择相应的设备。

3. 散货船方案设计根据上述基本要求，提出以下散货船方案设计：3.1 船舶结构设计散货船船体采用钢结构，以确保足够的强度和稳定性。

船舶采用双船壳设计，增加船舶的防浪能力，同时减小船身的振动。

船舶结构设计应符合相关的安全标准和规范要求。

3.2 载重能力设计根据市场需求和货物特点，设计散货船的载重能力为xxxx吨。

为了提高载重效率和灵活性，散货船采用多层货舱结构，并配备适当的货舱隔板，以便于装载不同类型的货物。

3.3 装卸设备设计散货船配备自动化装卸设备，包括多台起重机和输送带等设备。

起重机具有较大的起重能力和灵活的操作性，可以满足不同装卸任务的需求。

输送带系统采用可调节高度和速度的设计，以提高货物的装卸效率。

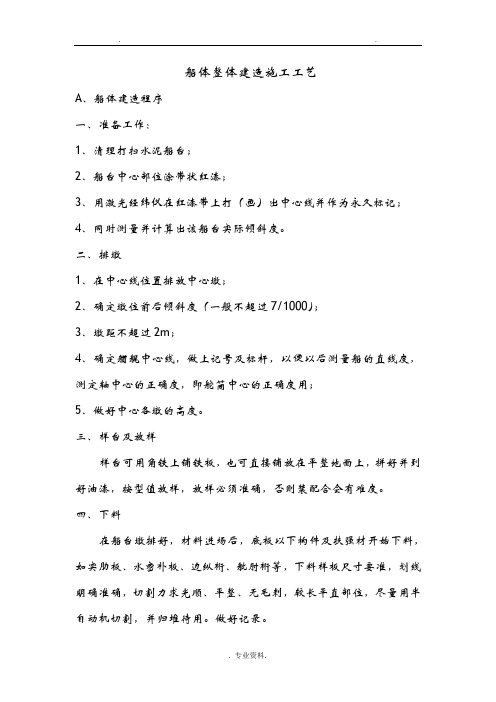

船体整体建造施工工艺A、船体建造程序一、准备工作：1、清理打扫水泥船台；2、船台中心部位涂带状红漆；3、用激光经纬仪在红漆带上打（画）出中心线并作为永久标记；4、同时测量并计算出该船台实际倾斜度。

二、排墩1、在中心线位置排放中心墩；2、确定墩位前后倾斜度（一般不超过7/1000）；3、墩距不超过2m；4、确定艏艉中心线，做上记号及标杆，以便以后测量船的直线度，测定轴中心的正确度，即舵筒中心的正确度用；5、做好中心各墩的高度。

三、样台及放样样台可用角铁上铺铁板，也可直接铺放在平整地面上，拼好并到好油漆，按型值放样，放样必须准确，否则装配合会有难度。

四、下料在船台墩排好，材料进场后，底板以下构件及扶强材开始下料，如实肋板、水密补板、边纵桁、舭肘桁等，下料样板尺寸要准，划线明确准确，切割力求光顺、平整、无毛刺，较长平直部位，尽量用半自动机切割，并归堆待用。

做好记录。

五、上K桁板在中心墩排好，测量倾斜度后开始上K桁板，船中先上向首、尾铺开，在上K珩板时，板的对接缝不要在墩子上，K桁板对接缝采用刨边机或半自动切割开坡口后焊前打磨，并要用507焊条。

也要注意对接外板缝不能在舱壁或肋部位，最佳位置在距舱壁或肋骨100—150mm以。

在装K桁板同时，着手下双层底的构件，如实肋板、纵桁材，节点肘板，支撑，衬板等。

在装K桁板同时，未装肋板之前，把船肿两边底板A、B、C行板，预先在船台到位，并纵向拼好板缝用自动焊焊好（横向不要焊），此时拍片检查施焊情况。

拼板时焊缝两端安装好引、熄弧极。

六、上纵珩，划K板上的中纵桁安装线K板安装完成后，可上中纵桁，中纵桁下料后，四边坡口，打磨（自动割刀开坡口），用507拼装，与K板必须垂直并固定。

在上主龙筋前除划好主龙筋安装线外，还需划好肋位线，在划肋位线时，一般每道肋位放大1mm~1.5mm，防止焊接收缩面造成船总长缩短。

上中纵桁，按K桁板上的肋距线划肋位线垂直线，K桁斑上肋位线与主龙筋肋位线都是从船中向艏艉进行。

船体装配工艺规范前言1 范围本规范规定了钢质船体建造的施工前准备、人员、工艺要求和工艺流程。

本规范适用于散货船、油轮、集装箱船、储油船的船体钢结构的建造，其它船舶可参考执行。

2 规范性引用文件Q/SWS60-001.2-2003船舶建造质量标准建造精度3 术语和定义下列术语和定义适用于本规范。

3.1零件单个的钢板或型材。

如：肋板、纵骨等。

3.2部件两个或两个以上零件装焊成的组合件。

如：带扶强材的肋板、带扶强材的平面舱壁。

3.3分段整个船体结构为了制造方便而分解成的若干个平面或立体的块。

而这些块又能组成一个完整的船体，这些块就叫分段。

3.4总段将几个相邻分段组成一个较大的块，该较大块称总段。

如：上层建筑总段。

3.5小组立将两个或两个以上零件组成的部件的生产过程。

如：拼T型材、肋板上装扶强材和开孔加强筋等。

3.6中组立将部件和部件加零件组成一个较大组合件的生产过程。

如：拼装成油柜等。

3.7大组立将零件和部件组成分段的生产过程。

3.8总组将几个相邻分段组成一个总段的生产过程。

3.9搭载在船坞内将分段和总段组成完整一艘船体的生产过程。

4 施工前准备4.1图纸资料：施工前有关图纸，零件明细表，焊接工艺和完工测量表等。

4.2材料：施工前查对零件的材质牌号，钢板厚度，型材尺寸等应与图纸相符合。

4.3工具：钢卷尺、线锤、水平橡皮管、油泵、花兰螺丝、铁楔、各种“马”、激光经纬仪、锤、氧乙炔割炬、电焊龙头、电焊面罩、角尺、角度尺。

5 人员装配工上岗前应进行专业知识和安全知识的培训。

并且考试合格。

能明了图纸内容和意图，能明了下料切割后零部件上所表达的文字、符号的内容含义。

熟悉有关的工艺和技术文件并能按要求施工。

6 工艺要求6.1小组立6.1.1 小组立工艺流程：6.1.2 小组立作业标准：对合线构件对划线（理论线或对合线偏移）＜1.5mm～2.0mm平整度＜4mm～6mm小零件对大零件垂直度＜2 mm标准极限平面板架： L＜±4mm ＜±6mmB＜±4mm ＜±6mm对角线差值： L1-L2＜4mm ＜8mm 6.2 中组立6.2.1中组立工艺流程：6.2.2 中组立作业标准：构件对合线（理论线或对合线）偏移＜1.5mm主要平面不平度＜4mm小零件对大零件垂直度＜2mm框架四角水平＜±8mm纵骨端面平面度＜±4mm（两对角线中点间距）≤2mm对合线临时支撑对合线油柜6.3大组立6.3.1货舱双层底大组立6.3.1.1 工艺流程：6.3.1.2装配作业标准：分段长： L ＜±4mm分段宽： B ＜±4mm分段高： H ＜±3mm分段方正度：＜4mm (内、外底板对角线差值) 分段扭曲度：＜±8mm （内底板四角水平）纵骨端平面度：＜±4mm内、外底板中心线偏差＜±3mm3mm内、外底板肋位线偏差＜±6.3.2.1货舱舭部分段工艺流程：曲面中心或平台典型分段纵骨散装:曲型分段纵骨散装肋板框中组立斜板外底舷侧6.3.2.2装配作业标准分段长： L ＜±4mm分段宽： B ＜±4mm内底高： H±3mm1舭部尖顶高：H±4mm2分段方正度：（测斜板）＜4mm分段扭曲度：（测斜板）＜±8mm纵骨端面度：＜±4mm6.3.3 货舱顶边水舱大组立6.3.3.1 货舱顶边水舱分段工艺流程临时支撑顶边舱甲板上甲板6.3.3.2 装配作业标准分段长： L ＜±4mm 分段宽： B ＜±4mm 分段高： H ＜±4mm分段方正度：（测上甲板） ＜4mm 分段扭曲度：（上甲班） ＜±8mm 纵骨端平面： ＜±4mm6.4.4 舷侧分段大组立 6.4.4.1 舷侧分段工艺流程斜边舱顶板肋板框肋骨舷侧板6.4.4.2 装配作业标准分段长： L ＜±4mm分段宽： B ＜±4mm分段高： H ＜±4mm分段方正度：（舷侧板）＜ 4mm纵骨端平面：＜±4mm6.4.5 机舱双层底大组立6.4.5.1 机舱双层底工艺流程立胎架，拼焊内底板，调中组立件舾装、盖外板、焊接假隔舱壁舷侧板6.4.5.2 装配作业标准分段长： L ＜±4mm分段宽： B ＜±4mm分段高： H ＜±4mm分段方正度：（内底板四角水平）＜±8mm（加测机座内底板水平）6.4.6 机舱上甲板（平台甲板）大组立6.4.6.1 机舱上甲板（平台甲板）分段工艺流程：6.4.6.2 装配作业标准分段长：＜±4mm分段宽：＜±4mm分段高：＜±4mm分段下口半宽 0～8mm纵横舱壁垂直度＜±3mm分段两端平面＜±3mm（板和纵向构建）6.4.7 槽形横舱壁大组立6.4.7.1 槽形舱壁分段工艺流程6.4.7.2 装配作业标准：宽度： B ＜±4mm高度： H ＜±4mm墩坐下口的直壁和斜壁距离 S ＜±3mm座墩下口四角水平＜±4mm座墩下口直线度＜3mm直壁面中点弯曲＜8mm槽形上端封扳平直度＜3mm完工后划中心线、低位对合水线、高位对合水线。

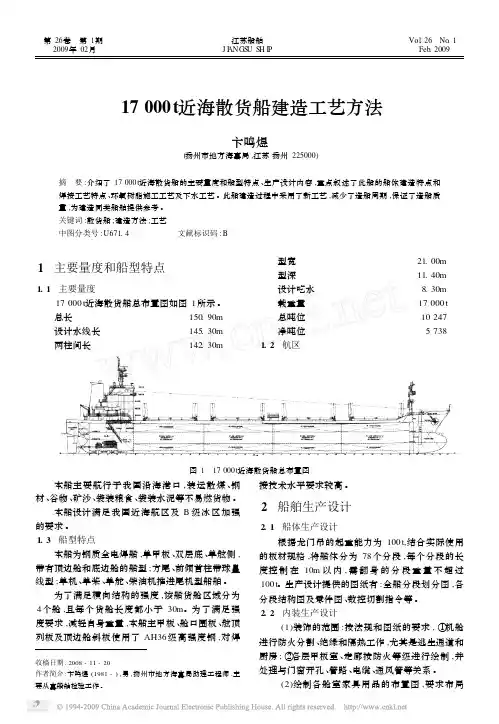

第26卷　第1期江苏船舶Vol .26　No .1 2009年02月J I A NGS U SH I P Feb .200917000t 近海散货船建造工艺方法卞鸣煜(扬州市地方海事局,江苏扬州225000)摘　要:介绍了17000t 近海散货船的主要量度和船型特点、生产设计内容,重点叙述了此船的船体建造特点和焊接工艺特点、环氧树脂施工工艺及下水工艺。

此船建造过程中采用了新工艺,减少了造船周期,保证了造船质量,为建造同类船舶提供参考。

关键词:散货船;建造方法;工艺中图分类号:U671.4文献标识码:B1　主要量度和船型特点1.1　主要量度17000t 近海散货船总布置图如图1所示。

总长150.90m 设计水线长145.30m 两柱间长142.30m型宽21.00m 型深11.40m 设计吃水8.30m 载重量17000t 总吨位10247净吨位57381.2　航区图1　17000t 近海散货船总布置图 本船主要航行于我国沿海港口,装运散煤、钢材、谷物、矿沙、袋装粮食、袋装水泥等不易燃货物。

本船设计满足我国近海航区及B 级冰区加强的要求。

1.3　船型特点本船为钢质全电焊船,单甲板、双层底、单舷侧,带有顶边舱和底边舱的船型;方尾、前倾首柱带球鼻线型;单机、单桨、单舵、柴油机推进尾机型船舶。

为了满足横向结构的强度,该船货舱区域分为4个舱,且每个货舱长度都小于30m 。

为了满足强度要求,减轻自身重量,本船主甲板、舱口围板、舷顶列板及顶边舱斜板使用了AH36级高强度钢,对焊收稿日期:2008-11-20作者简介:卞鸣煜(1981-),男,扬州市地方海事局助理工程师,主要从事船舶检验工作。

接技术水平要求较高。

2　船舶生产设计2.1　船体生产设计根据龙门吊的起重能力为100t,结合实际使用的板材规格,将船体分为78个分段,每个分段的长度控制在10m 以内,需翻身的分段重量不超过100t 。

生产设计提供的图纸有:全船分段划分图,各分段结构图及零件图、数控切割指令等。

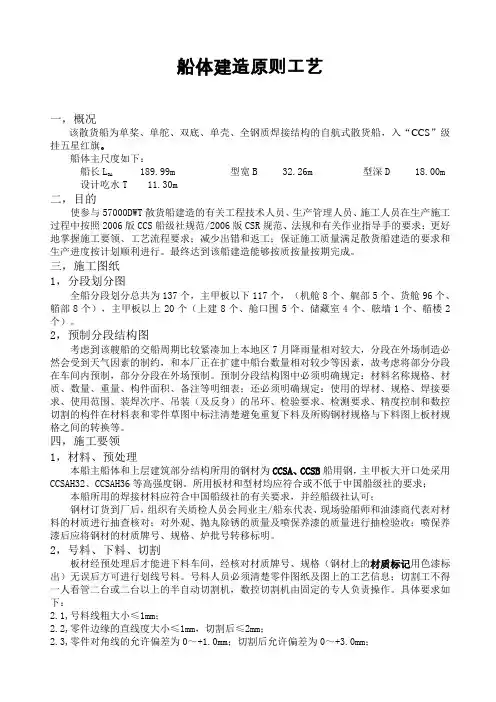

船体建造原则工艺一，概况该散货船为单桨、单舵、双底、单壳、全钢质焊接结构的自航式散货船，入“CCS”级挂五星红旗。

船体主尺度如下：船长L189.99m 型宽B 32.26m 型深D 18.00m OA设计吃水T 11.30m二，目的使参与57000DWT散货船建造的有关工程技术人员、生产管理人员、施工人员在生产施工过程中按照2006版CCS船级社规范/2006版CSR规范、法规和有关作业指导手的要求；更好地掌握施工要领、工艺流程要求；减少出错和返工；保证施工质量满足散货船建造的要求和生产进度按计划顺利进行。

最终达到该船建造能够按质按量按期完成。

三，施工图纸1，分段划分图全船分段划分总共为137个，主甲板以下117个，（机舱8个、艉部5个、货舱96个、艏部8个），主甲板以上20个（上建8个、舱口围5个、储藏室4个、舷墙1个、艏楼2个）。

2，预制分段结构图考虑到该艘船的交船周期比较紧凑加上本地区7月降雨量相对较大，分段在外场制造必然会受到天气因素的制约，和本厂正在扩建中船台数量相对较少等因素，故考虑将部分分段在车间内预制，部分分段在外场预制。

预制分段结构图中必须明确规定：材料名称规格、材质、数量、重量、构件面积、备注等明细表；还必须明确规定：使用的焊材、规格、焊接要求、使用范围、装焊次序、吊装（及反身）的吊环、检验要求、检测要求、精度控制和数控切割的构件在材料表和零件草图中标注清楚避免重复下料及所购钢材规格与下料图上板材规格之间的转换等。

四，施工要领1，材料、预处理本船主船体和上层建筑部分结构所用的钢材为CCSA、CCSB船用钢，主甲板大开口处采用CCSAH32、CCSAH36等高强度钢。

所用板材和型材均应符合或不低于中国船级社的要求；本船所用的焊接材料应符合中国船级社的有关要求，并经船级社认可；钢材订货到厂后，组织有关质检人员会同业主/船东代表、现场验船师和油漆商代表对材料的材质进行抽查核对；对外观、抛丸除锈的质量及喷保养漆的质量进行抽检验收；喷保养漆后应将钢材的材质牌号、规格、炉批号转移标明。

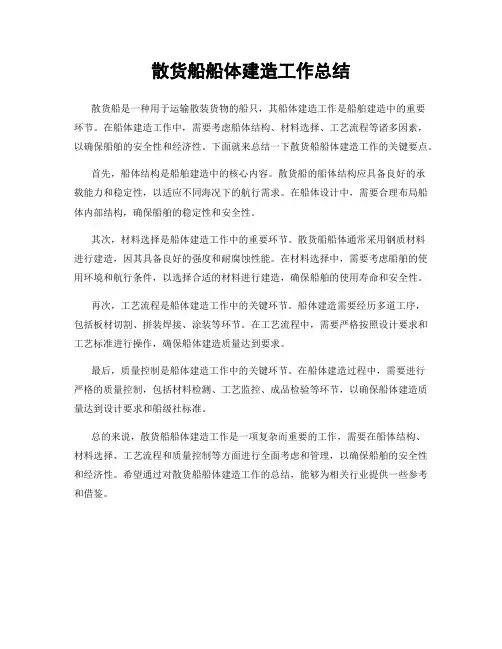

散货船船体建造工作总结
散货船是一种用于运输散装货物的船只，其船体建造工作是船舶建造中的重要
环节。

在船体建造工作中，需要考虑船体结构、材料选择、工艺流程等诸多因素，以确保船舶的安全性和经济性。

下面就来总结一下散货船船体建造工作的关键要点。

首先，船体结构是船舶建造中的核心内容。

散货船的船体结构应具备良好的承
载能力和稳定性，以适应不同海况下的航行需求。

在船体设计中，需要合理布局船体内部结构，确保船舶的稳定性和安全性。

其次，材料选择是船体建造工作中的重要环节。

散货船船体通常采用钢质材料
进行建造，因其具备良好的强度和耐腐蚀性能。

在材料选择中，需要考虑船舶的使用环境和航行条件，以选择合适的材料进行建造，确保船舶的使用寿命和安全性。

再次，工艺流程是船体建造工作中的关键环节。

船体建造需要经历多道工序，
包括板材切割、拼装焊接、涂装等环节。

在工艺流程中，需要严格按照设计要求和工艺标准进行操作，确保船体建造质量达到要求。

最后，质量控制是船体建造工作中的关键环节。

在船体建造过程中，需要进行
严格的质量控制，包括材料检测、工艺监控、成品检验等环节，以确保船体建造质量达到设计要求和船级社标准。

总的来说，散货船船体建造工作是一项复杂而重要的工作，需要在船体结构、
材料选择、工艺流程和质量控制等方面进行全面考虑和管理，以确保船舶的安全性和经济性。

希望通过对散货船船体建造工作的总结，能够为相关行业提供一些参考和借鉴。

散货船驳船船体建造原则工艺1 目的为了确保各项目建造质量，指导各项目的船体建造和施工，特制定本通用工艺。

2 适用范围本原则工艺规定了本船船体建造的工艺要求及过程，适用于公司内所有船舶产品的建造过程。

3 引用文件相关造船质量标准。

4 材料用于船体建造的钢材是要经过船级社认可的标准品质的普通钢和高强度钢，所有钢料包括铸钢件和锻钢件都要在质量上符合船级社的要求。

普通钢和高强度钢用于主船体的建造，高强度钢和普通钢又可清楚地识别。

没有经过船级社认定的钢材要符合船舶行业标准和建造方的标准。

所有船体构件的尺寸都要基于结构吃水进行计算，并得到船级社的认可。

船级社没有明确要求的构件，其尺寸要符合建造方的标准。

5 船体建造（通用工艺）5.1 钢材表面预处理本船满足PSPC规定，预处理及涂装要求必须符合本船涂装原则工艺；本船所有板材及型材均应进行钢材表面预处理，钢材经预处理后，材料的牌号、钢号及炉批号等应及时跟踪标注。

5.2 放样下料5.2.1 放样间地板应保持平整，其局部不平度，以3米平直尺在任何方向检查，不得超过5mm。

线条宽度不大于0.1mm~0.12mm，线条应光顺连续，粗细均匀，不应有间断和不清楚的地方；5.2.2 船体型线放样时，对型线图中型值的修改，一般不要超过型线图面比例；5.2.3 样板形状准确，边缘与零件展开面的曲线轮廓相符合，其结构牢固，防止变形，制作好的样板应根据其用途不同划上必要的线条与标记，如角尺线、检验线、外板或甲板接缝线、船体中心线、水平检验线、胎架中心线、所属产品名称及图号、零件名称、安装位置、材料规格、号料数量以及加工符号和余量数值等；5.2.4 样条和样杆截面均匀，边缘平直，变形小，各种标记清楚正确；5.2.5 船体理论线见《理论线图》及各分段结构图；5.2.6 下料前，应清除钢材表面的铁锈、油污、检查表面有无缺陷，边缘有无裂缝、分层，如发现钢板表面有大量麻点、氧化铁压入物等表面缺陷时，应及时与检验部门联系，并按《中国造船质量标准》（2005 版）有关规定进行处理，应做好拓印存档工作；5.2.7 零件号料应用记号笔，不得使用油漆及硬质号料工具；5.2.8 严禁不必要的随意切割，切割后产生的缺陷应自行修补完整，不计工时。

船舶工程系毕业设计57000吨级N226散装货船船体建造工艺设计姓名：学号：2010年06月11日前言造船生产设计是从施工立场出发，通过设计形式，考虑高质量、高效率、短周期、并确保安全、合理组织造船生产的一种设计，它主要统筹和指导协调本船从设计开始至交船期间船舶建造各环节的相关工作。

民船的船舶设计过程通常分为初步设计、详细设计和生产设计。

初步设计和详细设计的大部分工作都是由科研院所来完成的，而生产设计一般都是由新船的建造单位来完成。

由于各单位的建造场地、加工设备以及起重能力的不同，即使是同一船舶，不同的建造单位，它的生产设计也是有所不同的。
