船体焊接原则工艺规范汇总

建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。

二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。

1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。

（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。

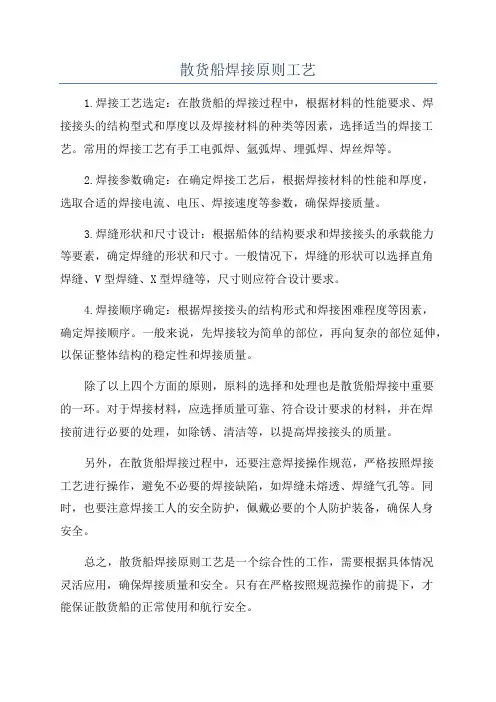

散货船焊接原则工艺
1.焊接工艺选定：在散货船的焊接过程中，根据材料的性能要求、焊
接接头的结构型式和厚度以及焊接材料的种类等因素，选择适当的焊接工艺。

常用的焊接工艺有手工电弧焊、氩弧焊、埋弧焊、焊丝焊等。

2.焊接参数确定：在确定焊接工艺后，根据焊接材料的性能和厚度，
选取合适的焊接电流、电压、焊接速度等参数，确保焊接质量。

3.焊缝形状和尺寸设计：根据船体的结构要求和焊接接头的承载能力
等要素，确定焊缝的形状和尺寸。

一般情况下，焊缝的形状可以选择直角
焊缝、V型焊缝、X型焊缝等，尺寸则应符合设计要求。

4.焊接顺序确定：根据焊接接头的结构形式和焊接困难程度等因素，
确定焊接顺序。

一般来说，先焊接较为简单的部位，再向复杂的部位延伸，以保证整体结构的稳定性和焊接质量。

除了以上四个方面的原则，原料的选择和处理也是散货船焊接中重要
的一环。

对于焊接材料，应选择质量可靠、符合设计要求的材料，并在焊
接前进行必要的处理，如除锈、清洁等，以提高焊接接头的质量。

另外，在散货船焊接过程中，还要注意焊接操作规范，严格按照焊接
工艺进行操作，避免不必要的焊接缺陷，如焊缝未熔透、焊缝气孔等。

同时，也要注意焊接工人的安全防护，佩戴必要的个人防护装备，确保人身
安全。

总之，散货船焊接原则工艺是一个综合性的工作，需要根据具体情况
灵活应用，确保焊接质量和安全。

只有在严格按照规范操作的前提下，才
能保证散货船的正常使用和航行安全。

大型船厂船体焊接原则工艺规范船厂船体焊接是造船过程中的重要环节，其质量直接影响到船舶的安全性和使用寿命。

为了保证船厂船体焊接的质量，制定了一系列的工艺规范和原则。

首先，船厂船体焊接应符合国家相关的法律法规以及行业标准，如《焊接工艺规范》、《焊工技能等级表》等。

同时，还需根据具体船体结构和船舶用途确定船体焊接的工艺参数，包括焊接方法、焊接材料、焊接电流和电压等。

其次，船厂船体焊接需要进行严格的质量控制。

焊工需要经过专业的培训和资质认证，并严格按照规范进行操作。

焊接过程中需要进行焊缝的准备和清理，确保焊接区域的干净和无杂质。

焊接操作需要控制焊接速度、焊接电流和电压等参数，以确保焊缝的质量和强度。

焊接完成后，还需要进行焊缝的无损检测，如X射线检测、超声波检测等，以排除焊接缺陷和隐患。

另外，船厂船体焊接应满足船舶设计和船级社的相关要求。

船体焊接需要符合船舶结构的强度要求，并满足船级社的要求。

例如，焊接工艺应符合船级社的检验和认证要求，焊缝应满足相关的级别和质量标准。

此外，还需要考虑船舶的航行环境和使用条件，确定合适的焊缝类型和焊接方法，以提高焊缝的抗腐蚀性能和使用寿命。

最后，船厂船体焊接还需要进行全过程的质量记录和追溯。

焊接过程中需要做好焊缝的记录，包括焊接材料、焊接参数、焊工资质等。

焊缝的检测和检验结果需要记录，以便后续的质量跟踪和追溯。

总之，大型船厂船体焊接的工艺规范和原则非常重要，它直接关系到船舶的安全性和使用寿命。

船体焊接需要符合国家相关的法律法规和行业标准，严格进行质量控制，满足船舶设计和船级社的要求，并做好全过程的质量记录和追溯。

只有这样，才能确保船体焊接的质量和可靠性。

二、船体焊接工艺1、概述本工艺对本公司在船舶建造过程中对焊工、焊接材料、焊接工艺认可，焊接程序以及焊接质量等作了规定，本工艺适用于本公司建造的集装箱船、散货船、油船以及其他类型船舶的建造。

2、对焊工的要求2.1凡在本公司建造的船舶上进行电焊的焊工应持有由CCS签发的合格焊工证书。

2.2所持证书应在有效期内。

2.3焊工在船上的允许施工范围应在焊工合格证合格项目的覆盖范围内。

3、焊接材料的选用3.1凡用于船上焊接的所有焊接材料均应符合CCS船级社的要求，并具有焊接材料合格证书；3.2手弧焊焊条牌号有J422、J507，埋弧自动焊。

焊丝牌号为H08A,配用的焊剂HJ431；3.3在下列情况必须采用碱性低氢焊条(例如J507)；3.3.1船体大合拢时的环形对接缝和纵桁材的对接缝；3.3.2具有冰区加强的船舶，船体外板端接缝和边接缝；3.3.3吊艇架、系缆桩等承受强大载荷的舾装件及其所有承受高应力的零部件；3.3.4要求具有较大刚度的构件，如艏框架、艉框架等，及其与外板和船体骨架的接缝；3.3.5主机基座及其相连的构件。

4、焊接材料的保管和发放4.1进厂焊接材料应由专职检验人员进行入库检验，对焊接材料的名称、牌号、型号、规格、批号、生产日期、入库日期、有效期、生产厂等，确认后方可入库。

4.2焊材库应满足以下条件4.2.1通风良好，干燥；4.2.2室温不低于5℃，相对于湿度不大于60％；4.2.3设量货架、垫离地面、远离墙壁、采用防潮剂和去湿剂等。

4.2.4对焊条的品种分类堆放，作好标识，以防发错。

5、焊接材料的发放和领用5.1焊条在使用前应经过烘干，烘干的要求如下：5.1.1 70～150℃烘焙一小时，如包装完好，未受潮的酸性焊条，可不必烘焙；5.1.2对于碱性焊条，使用前，必须经350℃烘焙2小时，后降为150℃保温1小时，随烘随用。

5.1.3烘焙时，焊条堆放一般为1～4层，不能太厚，防止焊条受热不均匀和便于潮气的排除。

船体焊接原则工艺规范1. 引言船体焊接是造船过程中不可或缺的一项工艺，它影响着船舶结构的强度和密封性能。

为了确保船体焊接工艺的质量和安全性，制定了一系列的工艺规范。

本文将介绍船体焊接原则工艺规范的主要内容和要求。

2. 焊接材料选择在进行船体焊接前，需要选择合适的焊接材料。

船体焊接常用的材料有钢材和铝合金。

材料的选择应根据船舶的设计要求、工作环境和预期的使用寿命来确定，确保焊接后的船体具备足够的强度和耐腐蚀性。

3. 焊接设备选择船体焊接需要使用到相应的焊接设备，例如电弧焊机、气体保护焊机等。

选择焊接设备时，应根据焊接材料的类型和厚度、焊接位置的限制等因素进行合理选择。

同时，还需要确保焊接设备的性能稳定、操作简单，以保证焊接工艺的可靠性和高效性。

4. 焊接工艺参数船体焊接的工艺参数包括焊接电流、电压、焊接速度、预热温度等。

这些参数的选择应根据焊接材料的特性和船体结构的要求来确定。

一般情况下，要求焊缝牢固、均匀且没有明显的缺陷，同时也要考虑到焊接工艺的经济性。

5. 焊接工艺控制为了确保船体焊接的质量，需要对焊接工艺进行严格的控制。

控制措施包括焊接操作规程的制定、焊接工艺指导书的编制、焊工的培训和评定等。

此外，还需进行焊接过程中的质量检查和测试，及时发现和解决可能存在的问题，以确保焊接质量达到预期标准。

6. 焊接缺陷检测焊接过程中可能出现的缺陷包括焊缝裂纹、气孔、夹渣等。

为了及时发现这些缺陷并采取相应的措施加以修复，需要进行焊接缺陷的检测。

常用的检测方法包括可视检查、超声波检测、射线检测等。

7. 焊接质量评定焊接质量的评定是确保船体焊接工艺规范有效实施的重要环节。

评定标准一般包括焊缝外观质量、焊接强度和密封性能等方面的要求。

通过对焊接质量的评定，可以判断焊接工艺是否合格，提出改进建议，并为船体的后续加工和验收提供依据。

8. 结论本文介绍了船体焊接原则工艺规范的主要内容和要求。

船体焊接作为造船过程中的重要工艺，影响着船舶的结构强度和密封性能。

船体焊接原则工艺规程1 目的为了保证船舶建造焊接质量，明确船舶建造过程中的焊接材料、焊接方法、焊接过程控制等要求。

2 范围本规程规定了船体建造过程中船体焊接的焊前准备、人员、工艺要求、工艺过程和检验。

本规程适用于船体结构建造焊接，其它钢结构及铁舾件等焊接可参照执行。

3 规程引用文件CB/T 3802-1997 船体焊缝表面质量检验要求CB/Z39-1987 焊接材料的存放、检查和使用CB/T3190-1997 船体结构焊接坡口型式尺寸CB/T3761-1996 船体结构焊缝缺陷修补技术要求Q/GLSG1402001-2008 船舶工程质量控制标准4 人员4.1 凡是参与焊接工作的焊工必须持有船级社颁发的考试合格证上岗，并只能从事与其考试相应等级范围内的焊缝焊接。

4.2 当验船师或船东驻厂代表要求查阅焊工合格证时，均应出示证件。

5 基本原则5.1 本规程所提供焊接材料、焊接方法、焊接接头的坡口型式和尺寸等方面的内容，均应取得国内外船级社认可。

5.2 应用CO2气体保护半自动和自动焊、埋弧自动焊、垂直气电焊等各类高效焊接方法，应在产品相关工艺文件和施工图中加以明确。

5.3 焊接坡口型式及加工尺寸应按《船体结构焊接坡口型式尺寸》进行。

安装精度应符合《船舶工程质量控制标准》要求。

5.4 焊接材料的焙烘、保管及使用要求5.4.1 一般焊接材料的焙烘、保管及使用，按照CB/Z39-1987《焊接材料的存放、检查和使用》执行。

5.4.2 特殊焊接材料的焙烘、保管及使用，应编制专用工艺文件。

5.5 焊接方法、焊接材料、钢种等级的选用原则，见下表1：6 工艺要求6.1 焊前清理6.1.2 焊前清理要求：焊工必须对焊接坡口及坡口两侧各宽20mm 范围内，角焊缝在焊接宽度方向两侧各宽20mm内，清除氧化物，水份，油污等。

6.1.3 当焊缝清理后未能及时焊接并因气候或其他原因影响而积水，受潮、生锈时，在焊接前应重新清理。

焊接原则工艺一、适用范围1.为保证船体焊接质量，提高焊接工作效率，降低工作劳动强度，特制定本焊接通用工艺，要求全体焊工在生产中贯彻执行。

2.本工艺在建造不同类型的船舶中，如有某些条文不适用或内容不完整，则可按所建船舶的实际情况与技术要求，另外制订补充条文，包括修改内容。

对于有特殊要求的焊接，可根据专门制定的焊接工艺进行。

二、工艺内容1焊接材料的选择1.1.船体板材的一般构件焊接均可采用J422焊条。

1.2.船体下列部分的焊接，需采用碱性低氢型焊条：1.2.1.船体大合拢时的环形对接缝和纵桁对接缝；1.2.2.船体外板的端接缝的边接缝；1.2.3.舷顶列板与主甲板在船舯0.5L内区域的焊接；1.2.4.桅杆、吊艇架、拖桩、系缆桩等承受强大载荷的舣装件及其所有承受高应力的零部件；1.2.5.要求具有较大刚度的构件，如首柱、舵浆座、首框架、尾框架、尾轴架等，及其与外板的船体骨架的接缝；1.2.6.主机座、辅机座、锚机座、绞机座、中间轴座等与其相连接的构件的焊接；1.2.7.蒸汽锅炉及受压容器。

1.3.当不同强度的母材被连接时，一般可选用与较低强度级别相适应的焊接材料。

1.4.当焊接高强钢或钢材碳当量大于0.41%时，应采用低氢型焊接材料。

1.5.在无特殊要求的情况下，CO2气体保护焊可代替手工焊。

1.6.特种钢材的焊接材料应根据设计要求选用。

2.角焊缝连接形式及焊接要求角焊缝的连接形式分为连续角焊缝和间断角焊缝2.1.下列部位的角焊缝连接应采用双面连续焊：2.1.1.风雨密甲板和上层建筑外围壁边界的角焊缝，包括舱口围板、升降口和其他开口；2.1.2.液舱和水密舱室的周界；2.1.3.尾尖舱所有结构的角焊缝，包括舱壁扶强材的角焊缝；2.1.4.装载化学品和食用液体货舱内所有角焊缝；2.1.5.液舱内所有搭接焊缝；2.1.6.船艏0.25L区域内，主要构件和次要构件与船底板连接处的所有角焊缝；2.1.7.船体所有主、次要构件的端部和肘板的端部与板材的角焊缝；2.1.8.厨房、配膳房、洗衣房、浴室、厕所和蓄电池室等处的周界角焊缝；2.1.9.其他特殊结构或在高强度钢板上安装附件和连接件的角焊缝；2.1.10.T型角接中的竖板（如扶强材、纵骨等的腹板）厚度大于平列板（如舱壁板、外板）厚度时的角焊缝；2.1.11.机座和机器支承结构的连接处；2.1.12.中桁材与龙骨板的连接角焊缝；2.1.13.甲板等开口处四周的悬臂梁的角焊缝；2.1.14.焊缝长度在300mm以内的角焊缝。
