低应变桩身完整性检测报告模板

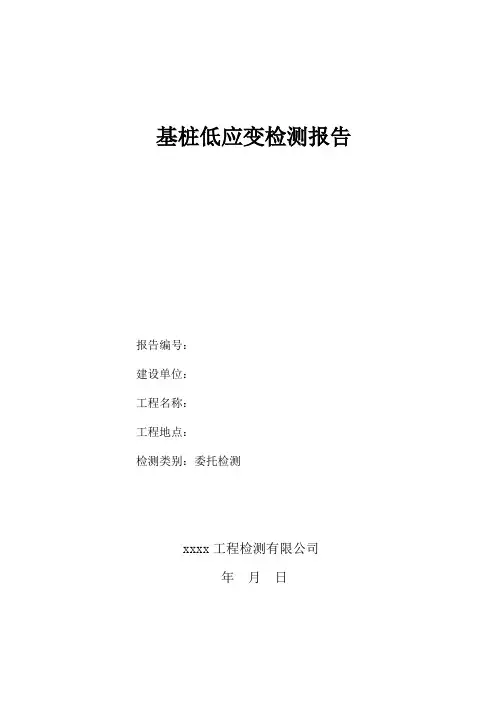

基桩低应变检测报告报告编号：建设单位：工程名称：工程地点：检测类别：委托检测xxxx工程检测有限公司年月日*************************——21#栋基桩低应变检测报告现场检测:报告编写:报告审核：报告批准：声明:1、本检测报告涂改、错页、换页无效；2、本检测报告无现场检测、报告编写、报告审核、报告批准人签字无效；3、本检测报告无我单位检测专用章、计量认证专用章无效，多页报告未加盖骑缝章无效，检测单位名称与检测专用章名称不符者无效；4、未经本试验室书面许可，本报告复制或作为他用无效；5、如对本检测报告有异议，可在报告发出后15天内向本检测单位书面提请复议。

目录1前言 (4)2 工程、地质概况 (4)2.1工程概况 (4)2.2地质概况 (5)3检测方法与原理 (5)4检测仪器设备 (6)5现场检测 (7)6 检测数据分析与判定 (8)6.1确定波速平均值 (8)6.2计算缺陷位置 (9)6.3判定桩身完整性 (9)7检测结果 (10)8结论和建议 (11)9附图表 (11)1前言建设单位拟建的工程名称,位于......。

为确保工程质量，受建设单位的委托，我室承担了该工程的基桩低应变检测工作。

其目的是检测桩身缺陷及位置，判定桩身完整性类别；检测依据是《建筑基桩检测技术规范》JGJ 106-2014；检测方法是采用低应变反射波法；现场检测工作于年月日进行，该工程共检测桩根。

2 工程、地质概况2.1工程概况该工程检测桩的桩号、桩长、桩径等的相关资料由施工单位提供，本工程概况见表1,桩位平面图见附件2。

工程概况表表12.2地质概况3检测方法与原理基桩低应变反射波法是采用瞬态冲击方法，通过实测桩顶加速度或速度响应时域曲线，籍一维杆波动理论分析来判定基桩的桩身完整性，也称瞬态时域分析法。

它是目前国际上广泛使用的一种基桩无损检测方法。

它受场地约束限制小，现场操作方便快捷,成果较可靠，成本低，适用于对桩基工程成桩质量进行普查。

受控编号：HBSD/MS-D77-2011检测报告编号：E-11-39-1工程名称：东光县东光镇张汪村旧城改造6#楼复合地基检测委托单位：河北恒东房地产开发有限公司建设单位：河北恒东房地产开发有限公司设计单位：中铁工程设计院有限公司施工单位：德州市拓实基础工程有限公司监理单位：东光县城建局监理公司检测单位：河北四达工程检测有限公司二○一一年十月十三日声明1、本检测报告无我单位检测专用章和计量认证专用章无效。

2、本检测报告无骑缝章无效。

3、本检测报告涂改、换页、漏页无效。

4、本检测报告无检测、审核、批准人签字无效。

5、对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我单位书面提出，本单位将给予及时的解释或答复。

检测单位：河北四达工程检测有限公司单位地址：河北省石家庄市兴苑街53号邮政编码：050021联系电话：（0311）85912349工程编号：E-11-39-1批准：审核：工程负责：1.工程概况东光县东光镇张汪村旧城改造6#楼工程位于东光县城，拟建建筑物为18层住宅楼，结构类型为框架结构，基础型式采用筏板基础。

本工程天然地基承载力不能满足设计要求，采用长螺旋钻孔泵压混凝土桩进行地基处理。

该复合地基共设计基桩502根，均匀布置，局部有所调整，设计桩长20m，桩端持力层为第六层粉质粘土，设计桩径400mm，桩间距1.35×1.35m,面积置换率6.7%，桩身混凝土设计强度C20，复合地基承载力特征值为350kPa，单桩竖向抗压承载力特征值为540kN，成桩日期为2011年7月6日至8月17日。

受河北恒东房地产开发有限公司委托，河北四达工程检测有限公司承担了该项目的复合地基检测任务。

检测时间为2011年9月01日至10月10日，检测时天气晴朗、干燥，温度为15～30℃，共完成低应变法检测基桩502根，复合地基载荷试验3组，单桩竖向抗压静载试验3组，全部受检基桩由建设单位、监理单位和检测单位于9月5日根据场地情况和施工条件随即抽取，受检基桩强度满足规范要求，桩头完整，无浮浆、松散部分，受检基桩位置见“东光县东光镇张汪村旧城改造6#楼检测点平面布置图”(附图1)。

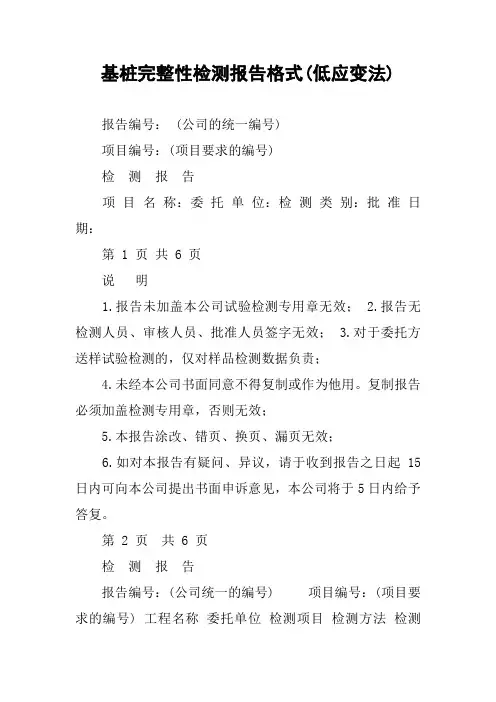

基桩完整性检测报告格式(低应变法)报告编号： (公司的统一编号)项目编号：(项目要求的编号)检测报告项目名称：委托单位：检测类别：批准日期：第 1 页共 6 页说明1.报告未加盖本公司试验检测专用章无效；2.报告无检测人员、审核人员、批准人员签字无效；3.对于委托方送样试验检测的，仅对样品检测数据负责；4.未经本公司书面同意不得复制或作为他用。

复制报告必须加盖检测专用章，否则无效；5.本报告涂改、错页、换页、漏页无效；6.如对本报告有疑问、异议，请于收到报告之日起15日内可向本公司提出书面申诉意见，本公司将于5日内给予答复。

第 2 页共 6 页检测报告报告编号：(公司统一的编号) 项目编号：(项目要求的编号) 工程名称委托单位检测项目检测方法检测依据检测环境检测日期序号检 1 测用 2 仪 3 器桩身完整性低应变反射波法《公路工程基桩动测技术规程》《建筑基桩检测技术规范》温度湿度名称型号设备管理号检测结论检测数据表明， (工程名称) 的 (本次检测基桩编号) 桩身完整性合格，可进行下一道工序施工。

20XX年月日检测：审核：批准：第 3 页共 6 页基桩桩身完整性低应变反射波法检测结果表工程名称：合同段：施工单位：检测单位：监理单位：项目编号：(项目要求的编号) 报告编号：(公司统一的编号) 序号基桩编号成桩日期检测日期 1 2 3 4 5 6 7 8 9 10 11 设计强度等级截面尺寸 (cm) 检测桩长 (m) 平均波速 (m/s) 桩身完整性类别完整性描述各基桩实测波形曲线见附图。

检测：审核：批准：第 4 页共 6 页低应变反射波法检测原理及检测标准 1检测原理低应变反射波法又称动测法，源于一维弹性波理论，其基本原理是在桩顶用力棒或锤子击打，进行竖向激振，施加一个激振力，使桩体乃至桩土体系产生振动，在桩内产生应力波，用传感器接收桩头的反射信号，在桩身存在明显波阻抗界面，将产生反射波。

通过对反射波信号综合分析，可识别来自桩身不同部位的反射信号。

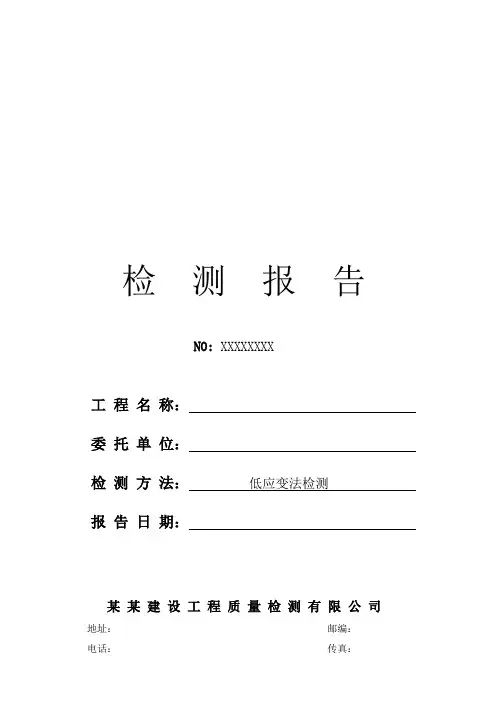

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：低应变法检测报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：基桩低应变法检测报告MMJC-6124C批准：审核：校核：项目负责：基桩低应变动力检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。

2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。

3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。

4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。

土石工程分级为Ⅲ级。

厚度约0.5~28.35m。

5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。

土石工程分级为Ⅳ级。

厚度约2.4~14.4m。

6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。

土石工程分级为Ⅳ级。

7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。

土石工程分级为Ⅴ~Ⅵ级，未揭穿。

二、反射波法动测原理低应变动力检测按照《建筑基桩检测技术规范》（JGJ 106-2014）的有关规定进行，其原理是采用低能量瞬态或稳态激振方式在桩顶激振，产生应力波，应力波沿桩身向下传播，当桩身存在波阻抗差异的界面，将产生各种反射波信号。

实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，可检测混凝土桩的桩身完整性，判定桩身缺陷的程度及位置。

三、桩身完整性分类原则Ⅰ类：桩身完整；Ⅱ类：桩身有轻微缺陷，不会影响桩身结构承载力的正常发挥；Ⅲ类：桩身有明显缺陷，对桩身结构承载力有影响；Ⅳ类：桩身存在严重缺陷。

五、检测结果汇总表六、各试桩实测曲线：(附后)。

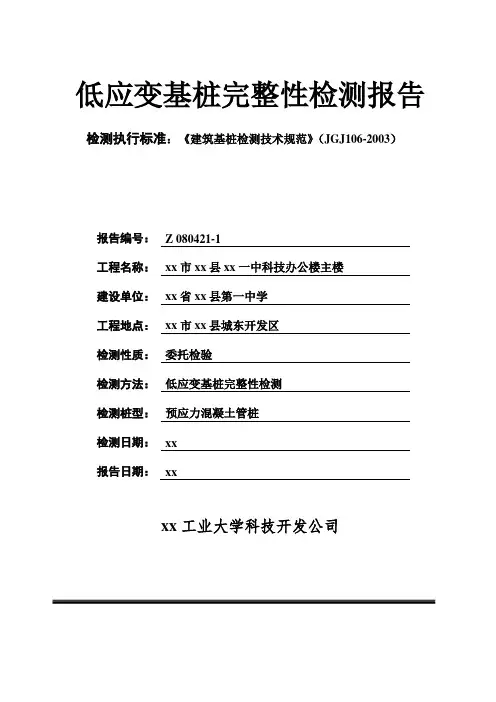

低应变基桩完整性检测报告检测执行标准：《建筑基桩检测技术规范》（JGJ106-2003）报告编号：Z 080421-1工程名称：xx市xx县xx一中科技办公楼主楼建设单位：xx省xx县第一中学工程地点：xx市xx县城东开发区检测性质：委托检验检测方法：低应变基桩完整性检测检测桩型：预应力混凝土管桩检测日期：xx报告日期：xxxx工业大学科技开发公司建设单位：xx省xx县第一中学设计单位：xx省汇华建筑设计有限公司监理单位：xx建设监理公司工勘单位：xx省建设工程勘察设计院施工单位：宣城兴鼎建筑安装有限责任公司检测单位：xx工业大学科技开发公司主要检测人：报告编写人：报告审核人：报告批准人：声明：1、报告无检验专用章及检验单位公章无效。

2、复制报告未重新加盖检验专用章及检验单位公章无效。

3、报告无审核、批准人签章无效。

4、报告涂改、换页、无骑缝章无效。

5、检测结果表无检验专用章无效。

6、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。

目录一、前言 (3)二、工程地质概况 (3)三、基桩设计与施工概况 (5)四、桩位平面示意图 (6)五、测试技术原理 (7)六、测试技术方法 (7)七、低应变检测仪器及设备 (8)八、测试系统框图 (8)九、基桩低应变检测成果表 (9)十、结论与建议 (16)附图：低应变检测时域曲线图一、前言受xx省xx县第一中学的委托，由xx工业大学科技开发公司对其在建的xx市xx县xx一中科技办公楼主楼182根预应力混凝土管桩进行现场低应变反射波法检测，以确定工程桩的桩身完整性。

xx市xx县xx一中科技办公楼主楼为11层框架结构，由xx省汇华建筑设计有限公司设计，工程地质由xx省建设工程勘察设计院勘察，桩基由宣城兴鼎建筑安装有限责任公司施工，由xx建设监理公司承担建设监理。

二、工程地质概况根据xx省建设工程勘察设计院2008年7月14日提交的《xx县一中新校区岩土工程勘察报告》，勘察场地中部有一水渠从南至北贯穿场地，地貌单元为漳河一级阶地。

桩基低应变反射波法检测报告工程名称：某某桩测试委托单位：西南交通大学检测方法：低应变反射波法检测地点：西南交大峨眉校区检测人：叶葵葵（20097117）西南交通大学峨眉校区2011 年4 月6 日目录一、工程概况 (2)二、检测依据 (2)三、检测任务 (2)四、仪器设备 (2)五、检测方法及原理 (2)六、现场检测 (3)七、检测资料整理 (3)八、检测结果 (4)一、工程概况1.1 工程简介1.2 基桩设计参数根据场地条件和工程要求。

有关桩的主要设计参数如下：检测总桩数：6根，桩径：500mm有效桩长：25m(6根)，桩体混凝土强度：C20。

二、检测依据《建筑基桩检测技术规范》（JGJ 106—2003）；《基桩低应变动力检测规程》（JGJ/T 93—95）。

三、检测任务测试和评价6根受检基桩的桩身完整性。

四、仪器设备1）动测仪1台2）加速度传感器1个3）手锤1个五、检测方法及原理本次基桩桩身完整性检测采用反射波法。

反射波法的基本检测原理如图1所示。

采用手锤在桩顶竖向激振，激发产生弹性波动，波动沿桩体向下传播，遇到桩体材料波阻抗发生变化（如桩底、断桩、和严重离析等）或桩身截面发生变化（如缩径或扩径）时产生反射波，根据反射波与桩头激发波之间的相位变化，即可以判断波阻抗界面的性质，再根据反射波的走时确定波阻抗变化界面的位置，从而了解桩身完整性的情况。

波阻抗界面的反射系数定义为：R = (Z 2 – Z 1 ) / (Z 2 + Z 1 )其中Z 1 = ρ1·V 1·A 1为界面以上桩身材料的波阻抗，Z 2 =ρ2·V 2·A 2为界面以下桩身材料的波阻抗，ρ1、ρ2分别为波阻抗界面上、下桩身材料的密度，V 1 、V 2分别为波阻抗界面上、下桩身材料的纵波波速，A 1 、A 2分别为波阻抗界面上、下的桩身界面面积。

波阻抗变化与波形的关系图2所示。

波阻抗界面位置L 由下式计算：L = V 1⋅t / 2六、现场检测检测时，首先凿去桩顶的浮浆、修平桩头，用黄油(口香糖）将加速度传感器牢固地耦合在桩顶上，然后再用手锤竖向冲击桩顶，在桩体内激发出弹性波动。

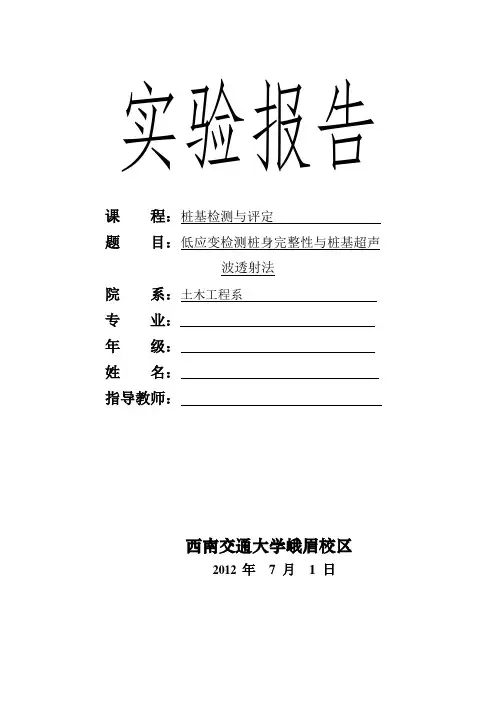

实验报告课程：桩基检测与评定题目：低应变检测桩身完整性与桩基超声波透射法院系：土木工程系专业：年级：姓名：指导教师：西南交通大学峨眉校区2012 年7 月 1 日基 桩 反 射 波 法 试 验检 测 报 告一．基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件（桩长>>直径），在桩顶锤击力作用下，产生一压缩波，沿桩身向下传播。

当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波，反射的相位和幅值大小由波阻抗Z 变化决定。

桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。

假设在基桩中某处存在一个波阻抗变化界面，界面上部波阻抗1Z =111A C ρ，上部波阻抗2Z =222A C ρ①当1Z =2Z 时，表示桩截面均匀，无缺陷。

②当1Z >2Z 时，表示在相应位置存在缩径或砼质量较差等缺陷，反射波速度信号与入射波速度信号相位一致。

③当1Z <2Z 时，表示在相应位置存在扩径，反射波与入射波速度信号相位相反。

当桩身存在缺陷时，根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二．现场检测大致流程是用力锤对桩顶作瞬态激振，以产生脉冲应力波，由设置在桩顶的加速度传感器接收入射波和反射波信号，该信号经电荷放大后，经桩基分析系统处理，根据反射波的时差，相位和幅值即可判断桩身的缺陷位置、类型及程度。

传感器的安装对现场信号的采集影响较大，理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大，传递特性越好，测试信号也越接近桩面的质点振动。

对实心桩的测试，传感器安装位置宜为距桩心2/3～3/4半径处；对空心桩的测试，锤击点与传感器安装位置宜在同一水平面上，且与桩中心连线形成90°夹角，传感器安装位置宜为桩壁厚的1/2处。

传感器的安装必须通过藕合剂垂直与桩面粘接，此次实验使用的是经口加工的口香糖。

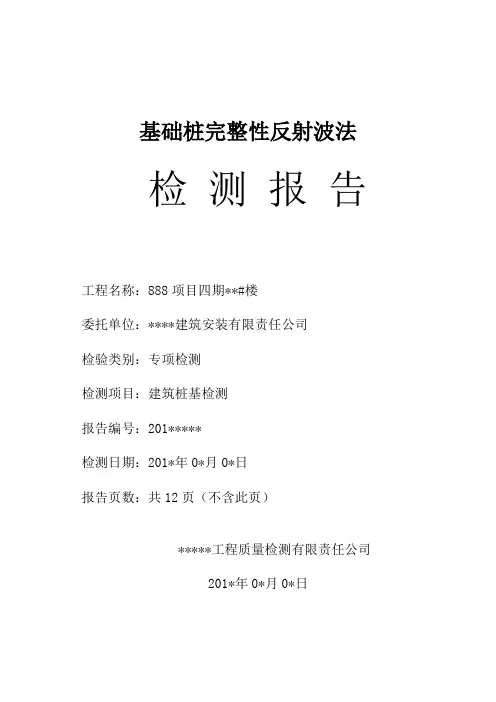

基础桩完整性反射波法检测报告工程名称：888项目四期**#楼委托单位：****建筑安装有限责任公司检验类别：专项检测检测项目：建筑桩基检测报告编号：201*****检测日期：201*年0*月0*日报告页数：共12页（不含此页）*****工程质量检测有限责任公司201*年0*月0*日目录一、检测人员及联系方式二、工程概况表三、委托内容及试验目的四、检测依据五、检测方法及仪器设备六、检测桩选择及成桩情况说明七、工程地质概况八、检测结果及分析九、检测结论十、附件声明: 1、本报告无检测单位报告章无效；2、本报告无主检人、审核人、批准人签字无效；3、本报告涂改无效；4、本报告复制件无原检测单位报告章无效；5、对本报告检验结果若有异议，应在报告收到之日起十五日内向本检测单位书面提请复议，逾期不予受理。

一、检测人员及联系方式单位地址：*******邮政编码：******** 联系人：********* 联系电话：1********* 二、工程概况三、委托内容及试验目的受*******建筑安装有限责任公司委托，*******建设工程质量检测有限责任公司于201*年0*月0*日对********项目四期**#楼工程的基桩进行桩身完整性检测，目的是确定桩身完整性类别，根据国家及省的有关规定，经委托单位与有关单位研究协商，确定本次试验检测38根桩。

四、检测依据1、国家标准《建筑基桩检测技术规范》（JGJ/106-2003）2、本次检测设计有关要求五、检测方法及仪器设备1、本次检测采用的检测方法：反射波法。

2、仪器设备：采用武汉岩海工程技术开发公司制造的RS—1616Kp型桩基动测分析系统，传感器为一支灵敏度为（100mV/g）的加速度计，用手锤敲击激振，采样频率为20KHz.3、单桩的激振方式：锤击；位置：桩头中心部位；点数：不少于2点六、检测桩选择及成桩情况说明：1、被测桩选择由建设单位、监理单位、施工单位及检测单位共同决定。

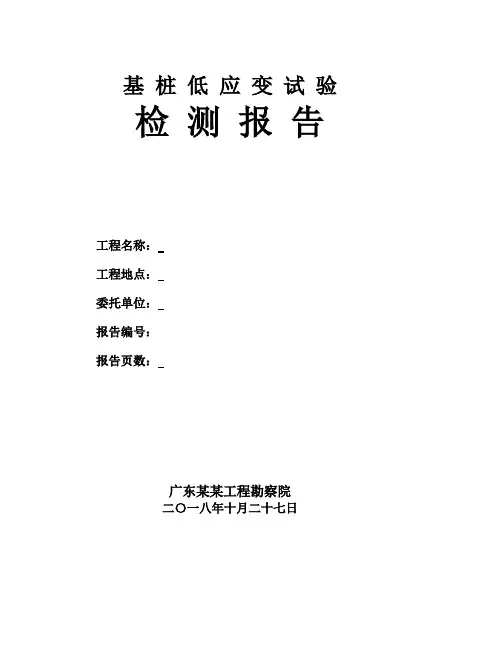

基桩低应变试验检测报告工程名称：工程地点：委托单位：报告编号：报告页数：广东某某工程勘察院二〇一八年十月二十七日河源﹒月岛首府项目9#楼基桩低应变试验检测报告现场检测人员：报告编写：校核：审核：批准：声明： 1、本检测报告涂改、换页无效。

2、如对本检测报告有异议，可向本检测单位书面提请复议。

3、未经本单位书面批准，不得复制此检测报告（完整复制除外）。

二〇一八年十月二十七日地址：邮政编码：电话：联系人：目录－、项目概况 (3)二、工程概况 (4)三、检测依据 (4)1、检测依据标准及代号 (4)2、完整性分类及判别标准 (4)四、现场检测 (4)1、检测方法及原理简介 (4)1）检测方法 (4)2）低应变动力检测试验示意图 (4)3）检测设备 (5)2、成桩情况 (6)五、检测结果 (6)六、检测结论 (7)七、附图表 (8)受广东省广州大地房地产开发有限公司委托，广东某某工程勘察院于2018年10月23日对其在建的广州丽园首府项目9#楼的基桩进行低应变检测，目的是评价桩身的完整性。

根据规范的相关规定，确定本次试验共检测30根工程桩。

项目概况如下：地质概况详见地质勘察报告。

三、检测依据1、检测依据标准及代号1、《建筑地基基础检测规范》（DBJ 15-60-2008）；2、业主提供的设计施工技术资料。

2、完整性分类及判别标准桩身完整性判定表表2注：对同一场地、地质条件相近、桩型和成桩工艺相同的基桩，因桩端部分桩身阻抗与持力层阻抗相匹配导致实测信号无桩底反射波时，可参照本场地同条件下有桩底反射波或深部缺陷反射波的其它桩实测信号判定桩身完整性类别。

四、现场检测1、检测方法及原理简介1）检测方法瞬态振动法由力锤对桩土体系施加一机械激振F（t），使桩的质点受迫面振动并产生弹性波沿桩体向下传播，桩内传播的波可视为平面波，当桩身存在某些缺陷而造成桩身砼密度或截面积或速度变化时，必然引起波阻抗的差异，从而产生波的反射和叠加，这些信号被放置在桩顶的传感器所接收，这个过程受桩的弹性模量、土的剪切模量及桩土体系刚度等诸多因素的影响。

低应变检测桩基完整性
低应变检测桩基完整性？以下带来关于低应变检测桩基完整性，相关内容供以参考。

低应变反射波法的主要功能是检验桩身结构的完整性，如桩身缺陷位置判断、施工桩长校对和混凝土强度等级定性估计等。

用手锤或力锤、力棒敲击桩顶，由此产生的应力波沿桩身以波速C向下传播，应力波通过桩阻抗z(Z：AC)变化界面时(如缩径、夹异物、混凝土离析或扩径)，一部分应力波产生反射向上传播，另一部分应力波产生透射向下传播至桩端，在桩端处又产生反射。

由安装在桩顶的加速度或速度传感器，接收反射波信号，并由测桩仪进行信号放大等处理后，得到加速度时程曲线。

从曲线形态特征可以判断阻抗变化位置或校核桩长，由平均波速大小估计混凝土的强度等级。

混凝土的速度C及桩身缺陷的深度L可按下列公式计算：
C=2L/ΔT (1)
L’=1/2CmΔtx (2)
式中：L--测点下桩长，m；
ΔT--速度波第一峰与桩底反射波峰间的时间差；
Δtx--速度波第一峰与缺陷反射波峰间的时间差；
Cm--桩身波速的平均值，m/s。

低应变检测又叫应力波法，是以手锤或力棒敲击桩顶，给桩一定的能量，产生一纵向应力波，该应力波沿桩身向下传播，由传感器拾取桩身缺陷及不同界面的反射信号，通过检测和分析应力波在桩身中的传播历程。

便可分析出桩基的完整性，并根据桩身突然变化界面时所产生的反射和透射波，来确定桩身缺陷性质，估算桩长或缺陷位置，且根据应力波在桩身中的传播速度来推断混凝土的强度。

以上是下面为建筑人士收集整理的关于“低应变检测桩基完整性”等建筑相关的知识可以登入建设通进行查询。

贵州金正达工程质量检测咨询有限公司检测报告报告编号：JZDBG01-2020xxxx-xxx委托单位： /工程名称： /监理单位： /施工单位： /检测项目：基桩完整性检测（低应变法）检测时间： /检测单位（专用章）报告日期：2020-xx-xxXXX工程检测报告签字页检测人员：报告审核：报告批准：批准日期：附加声明：当您收到报告后，请务必注意：1.检测报告未加盖“检验检测专用章”无效；含多页的报告“无骑缝章”无效。

2.未经本公司批准，不得复制检测报告；复制检测报告未重新加盖“检验检测专用章”无效。

3.报告存在手写、缺页或者涂改现象无效。

4.报告无检测、复核、批准人签字无效。

5.委托方收到检测报告15日内未提出异议的，视为确认本报告结果。

6.本报告未经本公司同意，不得作为商业广告使用。

地址：贵州省黔南州都匀市绿茵湖社区长红路（112厂内）邮政编码：558022联系电话：0854-*******目录1工程概况 (1)2检测规范、标准及相关依据 (1)2.1检测规范及标准 (1)2.2参考依据 (1)3检测目的及内容 (2)3.1检测目的 (2)3.2检测内容 (2)4检测仪器 (2)5检测原理及方法 (2)5.1检测原理 (2)5.2检测方法 (4)7检测结果汇总表 (6)8检测结论 (7)附图1：低应变波形图 (8)附件2：现场检测照片 (9)1工程概况2检测规范、标准及相关依据2.1检测规范及标准（1）《建筑基桩检测技术规范》（JGJ 106-2014）。

2.2参考依据（1）《公路工程基桩检测技术规程》（JTG/T 3512-2020）；（2）《建筑桩基技术规范》（JGJ 94-2008）。

3检测目的及内容3.1检测目的检测基桩缺陷及位置，判定桩身完整性。

3.2检测内容（1）利用低应变法检测灌注桩中声测管之间混凝土是否存在离析、夹杂、断桩等缺陷及缺陷位置、影响程度；（2）通过分析测试数据，评价桩身混凝土质量，判定桩身完整性类别。
