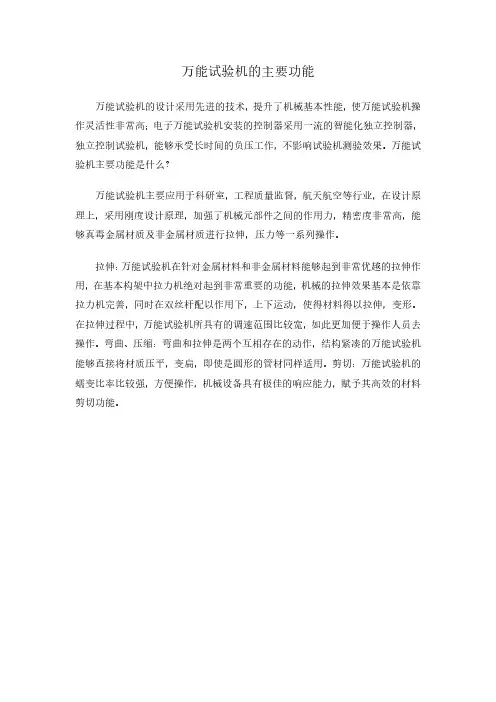

万能试验机的主要功能
万能试验机的设计采用先进的技术，提升了机械基本性能，使万能试验机操作灵活性非常高；电子万能试验机安装的控制器采用一流的智能化独立控制器，独立控制试验机，能够承受长时间的负压工作，不影响试验机测验效果。
万能试验机主要功能是什么？
万能试验机主要应用于科研室，工程质量监督，航天航空等行业，在设计原理上，采用刚度设计原理，加强了机械元部件之间的作用力，精密度非常高，能够真毒金属材质及非金属材质进行拉伸，压力等一系列操作。
拉伸：万能试验机在针对金属材料和非金属材料能够起到非常优越的拉伸作用，在基本构架中拉力机绝对起到非常重要的功能，机械的拉伸效果基本是依靠拉力机完善，同时在双丝杆配以作用下，上下运动，使得材料得以拉伸，变形。
在拉伸过程中，万能试验机所具有的调速范围比较宽，如此更加便于操作人员去操作。
弯曲、压缩：弯曲和拉伸是两个互相存在的动作，结构紧凑的万能试验机能够直接将材质压平，变扁，即使是圆形的管材同样适用。
剪切：万能试验机的蠕变比率比较强，方便操作，机械设备具有极佳的响应能力，赋予其高效的材料剪切功能。
沥青混凝土路面试验检测仪器的规格、型号3、HB-101—2A电子控温远红外干燥箱（电热鼓风干燥箱）5、LWD-6型沥青混合料马歇尔稳定度仪（沥青混合料马歇尔试验仪(带数据采集打印功能)）6、MDJ—IIC型马歇尔电动击实仪（马歇尔击实仪）7、LBH—10（20)型自动混合料拌和机（试验室用沥青混合料搅拌锅)8、DLC- Ⅲ型电脑数控沥青混合料离心式快速抽提仪（离心式沥青抽提仪）9、LYY-7C型调温调速沥青延伸度仪(低温变速沥青延度仪）10、HW—30型高低温恒温水浴（标准化恒温水浴)13、SYD-0621 沥青标准粘度计（道路沥青标准粘度仪）14、电子静水天平（精度要求：0.01克)15、SZR-8、9型沥青针入度仪（智能数显沥青针入度仪）16、SYD-2806G 型全自动沥青软化点仪（电脑自动沥青软化点仪）17、GTS-600AF智能型全站仪（全站仪)18、拓普康普及型电子数字水准仪（水准仪）19、数字路面标线测厚仪（涂层测厚仪）20、连续式路面平整度仪（代替3米直尺及2米直尺)21、FYS—150B型负压筛析仪36、LM—21型沥青混合料最大理论密度仪37、GSY—V型全自动沥青抽提仪（快速准确的测定沥青混合料的油石比)38、WSY-10型石油沥青蜡含量测定仪39、HYRS—6型燃烧法沥青含量测定仪40、HW—3601（85)型沥青旋转薄膜烘箱41、HYCX-1型液压车辙试样成型机42、LLN-2型恒温式沥青混合料车辙试验系统43、BM—3型摆式摩擦系数测定仪6800元44、无侧限抗压试模13个45、液压式压力试验机 SYE-2000A（2000KN压力试验机）46、沥青混凝土用碎石专用标准筛47、8411电动振筛机48、QYZ—200双导柱汽油钻孔取芯机（沥青混凝土取芯）49、LD—Ⅱ沥青粗集料压碎试验仪50、核子水分密度仪（沥青混凝土压实度）51、WAW—300B 型微机控制电液伺服万能试验机52、SR-9混凝土测厚仪53、HWB-60型标准养护室温湿度自动控制器54、GBT17671—40A型水泥标准养护箱55、分析天平（精度要求：0。
万能试验机有哪些功能？背景万能试验机作为一种机械测试设备，具有广泛的应用范围。
它可以测试材料的力学性能，例如抗拉强度、弯曲强度、硬度等，也可以测试部件和产品的物理性能，例如扭转、振动等。
在工业、科研、教育等领域都有着重要的作用。
功能万能试验机的主要功能包括以下几个方面：材料力学性能测试万能试验机可以进行拉伸、压缩、剪切、弯曲等多种材料力学性能测试。
例如，材料的抗拉强度可以通过拉伸试验来测试；材料的压缩强度可以通过压缩试验来测试；材料的弯曲强度可以通过弯曲试验来测试。
通过这些试验，可以获得材料的力学性能指标，从而评估该材料的使用价值和性能优劣。
零部件质量测试万能试验机不仅可以测试材料的力学性能，也可以对零部件的物理性能进行测试。
通过扭转试验、振动试验等，可以判断零部件的性能是否符合要求，检测是否有瑕疵或故障，从而保证产品的质量和安全。
力学参数的测量万能试验机可以测量多种力学参数，例如材料的弹性模量、屈服点、极限载荷等等。
这些指标对于材料的使用和研究有着重要的意义。
通过对材料弹性模量的测量，可以判断材料的硬度、韧性、强度等性能；通过对材料的屈服点和极限载荷的测量，可以确定材料的使用范围和安全性。
自动化控制随着科技的发展，万能试验机的自动化程度越来越高。
现在的万能试验机已经可以实现自动化控制，可以通过计算机软件进行控制和数据处理。
可以通过软件设置试验参数，控制试验过程，控制力量、位移和时间等。
同时，还可以自动生成实验数据图表和测试报告，大大提高了试验过程的准确度和效率。
通过自动化控制，人们可以更加方便地对材料和产品进行测试。
总结万能试验机作为一种重要的机械测试设备，具有多种功能。
从材料力学性能测试到零部件的物理性能测试，从力学参数的测量到自动化控制，它有着广泛的应用和重要的作用。
在未来，人们可以通过不断地改进和创新，更好地利用万能试验机，将其应用于更多的领域和更深入的研究。

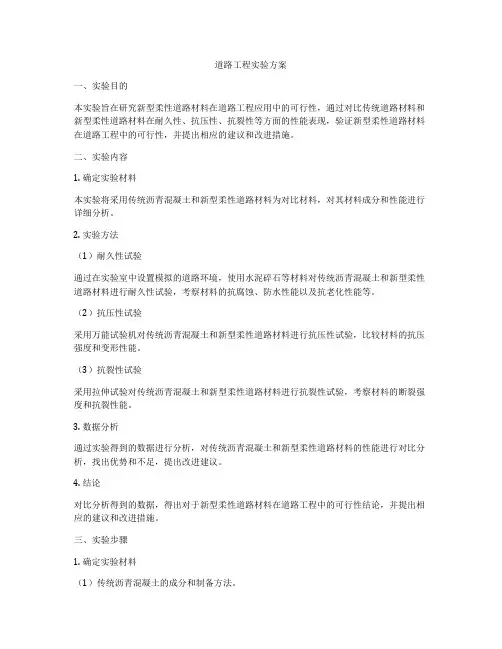

道路工程实验方案一、实验目的本实验旨在研究新型柔性道路材料在道路工程应用中的可行性，通过对比传统道路材料和新型柔性道路材料在耐久性、抗压性、抗裂性等方面的性能表现，验证新型柔性道路材料在道路工程中的可行性，并提出相应的建议和改进措施。
二、实验内容1. 确定实验材料本实验将采用传统沥青混凝土和新型柔性道路材料为对比材料，对其材料成分和性能进行详细分析。
2. 实验方法（1）耐久性试验通过在实验室中设置模拟的道路环境，使用水泥碎石等材料对传统沥青混凝土和新型柔性道路材料进行耐久性试验，考察材料的抗腐蚀、防水性能以及抗老化性能等。
（2）抗压性试验采用万能试验机对传统沥青混凝土和新型柔性道路材料进行抗压性试验，比较材料的抗压强度和变形性能。
（3）抗裂性试验采用拉伸试验对传统沥青混凝土和新型柔性道路材料进行抗裂性试验，考察材料的断裂强度和抗裂性能。
3. 数据分析通过实验得到的数据进行分析，对传统沥青混凝土和新型柔性道路材料的性能进行对比分析，找出优势和不足，提出改进建议。
4. 结论对比分析得到的数据，得出对于新型柔性道路材料在道路工程中的可行性结论，并提出相应的建议和改进措施。
三、实验步骤1. 确定实验材料（1）传统沥青混凝土的成分和制备方法。
（2）新型柔性道路材料的成分和制备方法。
2. 耐久性试验（1）制备耐久性试验样品。
（2）模拟道路环境，设置耐久性试验条件。
（3）对样品进行耐久性试验，并记录数据。
3. 抗压性试验（1）制备抗压性试验样品。
（2）使用万能试验机对样品进行抗压性试验。
（3）记录数据，并进行分析。
4. 抗裂性试验（1）制备抗裂性试验样品。
（2）采用拉伸试验对样品进行抗裂性试验。
（3）记录数据，并进行分析。
5. 数据分析（1）对比分析得到的数据。
（2）找出优势和不足，并提出建议和改进措施。
6. 结论根据数据分析得出结论，并提出对于新型柔性道路材料在道路工程中的可行性结论。
四、实验设备和材料1. 万能试验机2. 混凝土搅拌机3. 数字显微镜4. 耐久性试验设备5. 实验室试验用水泥、砂、碎石等材料6. 传统沥青混凝土和新型柔性道路材料样品五、实验预期结果经过实验研究，预计能够得到传统沥青混凝土和新型柔性道路材料在耐久性、抗压性、抗裂性等方面的数据，并能够得出新型柔性道路材料在道路工程中的可行性结论，为新型柔性道路材料在道路工程中的应用提供参考和支持。
万能力学试验机一、试验机技术说明及使用范围1.1、微机控制电子万能材料试验机为材料力学性能测量与试验设备，可进行金属与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。
1.2、微机掌控电子拉力试验机采用最新控制技术，通过日本松下原装进口交流数字控制器掌控伺服电机与高精度减速机协调助推同步带并使两副高精度滚珠丝杠移动试台，试台更有吸引力0.001mm/min―500mm/min速度运转。
在测力源上采用美国名牌世铨或全力原装进口高精度拉压传感器，其精度达至0.02%，灵敏度低，整个系统达至0.5级精度，有效率测力范围为最小力值的0.2%至100%；速度精度为示值的±0.5%以内；加速度精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。
二、试验机部分功能：2.1、自动清零：计算机接到试验开始指令，测量系统便自动清零2.2、自动返车：自动识别试验脱落后，活动横梁自动高速回到起始边线2.3、自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失2.4、测试过程：试验过程及测量、显示、分析等均由微机完成2.5、显示方式：数据和曲线随试验过程动态显示2.6、结果重现：试验结果可任意读取，可以对数据曲线再分析2.7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力和变形数据，对求取各种材料的试验数据方便实用。
2.8、结果对照：多个试验特性曲线需用相同颜色共振、重现、压缩、呈现出一组试样的分析比较；2.9、曲线挑选：可以根据须要挑选形变快速反应、力时间、强度时间等曲线展开表明和列印；2.10、批量试验：对参数相同的试验一次预设后可以顺次顺利完成一批试样的试验；2.11、试验报告：（标准格式）伸展：最小力、伸展强度、挠度、弹性模量等2.12、限位维护：具备程控和机械两级维护；2.13、过载保护：当负载超过额定的10%时自动停机；应急停机：建有急停控制器，用作紧急状态阻断整机电源；自动确诊：系统具备自动确诊功能，定时对测量系统，驱动系统展开过压，过流、北基宜要到检查，出现异常情况即刻停机；三、机械结构本试验机通过两根高精度滚珠丝杆构成框架结构。
二级建造师考试（公路）知识点：沥青混凝土设备生产能力及适用条件一、沥青混凝土搅拌设备1.沥青混凝土搅拌设备：分间歇式和连续滚筒式。
按我国目前规范，高等级公路建设应使用间歇强制式搅拌设备，连续滚筒式搅拌设备用于普通公路建设。
2.沥青混合料拌和设备的生产能力：生产能力按每小时拌和成品料的数量确定，主要有小型(40t/h以下)、中型(40～350t/h)和大型(400t/h 以上)三种。
间歇式搅拌设备的生产能力最高达700t/h，连续滚筒式搅拌设备的生产能力最高达1200t/h 。
沥青混合料拌合设备的生产率是按每小时拌制混合料的吨数计算。
(1)间歇式设备生产率计算公式：式中G j—每拌制一份料的质量(kg);n—每小时拌制的份数，，其中t1：搅拌器加料时间(min);t2：混合料搅拌时间(min);t3：成品料卸料时间(min)。
K B—时间利用系数，K B=0.8～0.9。
(2)连续式设备生产率计算公式：式中G L—搅拌器内的料重(kg);t—拌合时间(混合料在搅拌器内的停留时间)(min)。
2.沥青混凝土摊铺机沥青混凝土摊铺机按行走方式可分为自行式和拖式两种，自行式摊铺机又可分为履带式，轮胎式及复合式三种。
(1)沥青混合料摊铺机的生产能力：沥青混合料摊铺机的生产能力是以其最大摊铺宽度确定，一般按摊铺宽度分为小型(3.6m)，中型(4～6m)，大型(6～10m)和超大型(10～12m)四类。
生产能力计算：沥青混合料摊铺机的生产率以每小时的吨数来计算，它按下列公式计算：Q=hBυ0ρK B(t/h)式中：h-铺层厚(m);B-摊铺带宽(m);υ0-摊铺工作速度(m/h);ρ一沥青混合料密度(t/m);K B-时间利用率(0.75～0.95)。
万能试验机报告1. 引言万能试验机是一种广泛应用于材料力学性能测试的设备，它可以进行拉伸、压缩、弯曲、剪切等多种力学试验。
本报告旨在对万能试验机的原理、使用方法和应用进行简要介绍。
2. 原理万能试验机的工作原理基于力学原理和材料特性。
通过施加不同的载荷和应力状态，可以测试材料的各种力学性能，如强度、延伸率、弹性模量等。
3. 使用方法为了确保准确和可重复的测试结果，万能试验机的使用需要注意以下几个方面：3.1 样品准备在进行测试之前，需要精心准备样品。
样品应符合标准尺寸，并且在测试过程中不应发生松散、裂纹等问题。
3.2 试验参数设置根据测试要求，设置合适的试验参数。
这些参数包括载荷大小、变形速率、应力状态等。
合理的参数设置可以保证测试结果的准确性。
3.3 试验过程将样品安装在试验机上，并确保恰当的夹持。
在进行测试之前，应进行预应力以确保试验开始时加载的准确性。
在试验过程中需要密切观察样品的变形情况，并记录相关数据。
3.4 数据分析测试结束后，需要对所得数据进行分析和处理。
这包括计算材料的各种力学性能参数，并绘制相应的曲线和图表。
4. 应用万能试验机在材料科学、机械制造、航天航空等领域有着广泛的应用。
它可以测试金属、塑料、橡胶、纤维等各种材料的性能，并对产品的质量进行评估。
4.1 材料工程在材料工程领域，万能试验机可以评估材料的强度、韧性、脆性等性能，为材料选择和产品设计提供依据。
4.2 汽车工业在汽车工业中，万能试验机用于测试汽车元件的强度和可靠性。
比如，可以测试车身结构的拉伸强度、刚度等性能指标。
4.3 医疗器械在医疗器械领域，万能试验机可以测试医用材料的性能，如人工关节的韧性、耐磨性等。
这对于材料的选择和人工关节的设计具有重要意义。
4.4 航空航天在航空航天领域，万能试验机可以测试航空材料的性能，如飞机机翼的材料强度、耐久性等。
这有助于提高航空器的安全性和可靠性。
5. 结论万能试验机是一种重要的材料测试设备，广泛应用于材料力学性能测试。
关于防水粘结材料的粘接力与剪切力方法的说明书重庆中交科技股份有限公司2009年6月一、组合体的层间粘结强度测试方法(1)试验目的用于测定沥青混合料铺装结构与水泥混凝土板之间的粘结强度。
(2)使用范围本方法适用于现场、或室内样板上测定（密级配）沥青混凝土与下卧层（水泥混凝土板）之间的粘接强度。
(3)试验器具拉拔仪：能保持规定温度及能按照规定拉伸速度拉伸试件，并且拉伸时无明显振动和偏心的拉拔仪，我院采用的是美国DeFelsko公司PosiTest拉拔式附着力测试仪。
美国DeFelsko公司PosiTest拉拔式附着力测试仪拉头：采用不锈钢或黄铜制作，其尺寸可根据设备要求或测试要求选择，一般直径为20cm和50cm。
(4)试验方法1）采用钻芯机钻芯，要求钻芯处露出水泥混凝土表面。
2）将和芯样大小一致的拉头底部涂布一层环氧树脂或AB胶，粘附在需测试的表面，待环氧树脂或AB胶完全固化后，可进行下一步试验。
3）记录水泥混凝土表面温度。
4）开动拉拔仪进行拉拔测试，拉伸速率采用0.1MPa/S。
5) 试件拉断时，读取拉拔力F，并注意观察断裂面情况。
(5)结果整理按照记录下来的拉拔力F和拉头底面面积按下面公式计算拉拔强度: P=F/S其中: P—拉拔强度，Mpa；F—试验拉拔力，N；S—拉头底面面积，mm2；(6)报告试验后应仔细观察断裂面产生的位置（即破坏的界面是在哪两个结构层之间或者是某结构层自身产生的破坏），并详细记录。
计算破裂面上不同层间界面所占的比例，并在报告中写明。
试验温度也应注明。
沥青混合料二阶反应型防水粘结材料水泥混凝土拉拔力拉头无溶剂AB胶或环氧粘结剂组合体室内拉拔强度测试示意组合体室内拉拔强度测试（7）试验数据 本产品主要测试的是水泥混凝土和沥青混凝土层间的粘结力。
我院的拉拔仪可以直接读出粘结强度值，如不能直接读出强度值的仪器，粘结强度应按“（5）”的公式进行计算，取各数据的平均值，并记录混凝土表面温度，试验后应仔细观察断裂面产生的位置（即破坏的界面是在哪两个结构层之间或者是某结构层自身产生的破坏），并详细记录，计算破裂面上不同层间界面所占的比例，并在报告中写明。
万能材料试验机使用说明书1 用途及使用范围ETT--A1型万能材料实验机是一款多功能、多用途材料实验机。
可完成拉伸、穿刺、剥离、抗张等多种材料多种形式的项目测试。
更换夹具还可以扩展更多应用。
2测试原理电机带动丝杠上下移动，以满足试验所需方向；全钢夹具，外观美观，结实耐用；高精度传感器实时传输试验力值，微电脑实时记录并计算、显示试验结果。
多种夹具配合，可完成不同试验项目。
更换夹具和传感器可完成不能测试模式，满足各行业不同测试需求。
3按键说明“复位”键——用于仪器回到初始位置时使用。
“界面”键——用于切换仪器的曲线显示模式和数据显示模式。
“打印”键——打印指令键。
“清除”键——用于清除所有测试数据。
“单位”键——用于提取不同的单位所对应的数值。
“删除”键——用于删除含有明显粗大误差的测试数据。
“查看”键——用于提取显示任意一次实验的测试数据。
“设定”键——用于仪器的的基本参数的设定。
“置零”键——用于将所有参数归零。
“定量”键——用于得到抗张指数时纸张克重的设定。
“△”和“▽”键——用于手动控制上压板运动以上及上下移动光标。
“速度”键——用于试验速度的设定。
“测试”键——测试指令键，控制仪器自动完成一次工作循环。
也等同于“确定”键。
4测量方法4.1参数设置4.1.1实验类型设定按“设定”键进入参数设置界面，第一项即为“试验类型”选项，按“确定”键进入，根据需求选择适合的试验类型，按“确定”键退出。
4.1.2试样设定按“设定”键进入参数设置界面，选择“试样设定”选项，按“确定”键进入在“试样设定”界面可以更改试样的相关参数。
实验机夹具间距可自行调节。
通过“△”和“▽”键调节上下夹具间的距离到合适位置，装夹好试样后，测量上下夹具间的距离。
更改“试样长度”为测量值。
当试样长度发生变化时，需重新设定。
其余参数按照试验实测数据输入即可。
4.1.3试验速度的设置按“设定”键进入参数设置界面，选择“位移速度”选项，按“确定”键进入；通过界面的数字键依次输入所需速度，按“确定”键退出。
WE-300万能材料试验机使用说明书一、万能材料试验机概述本试验机采用液压加荷、操作方便、精度准确，可用于金属材料在静力作用下做拉伸、压缩或弯曲试验，亦可做混凝土、砖、石等建筑材料的试验及构建试验，并备有冷弯附件，兼做减数材料的试验。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象本试验机适用于科研机关，基本建设单位、冶金和机械制造厂以及大专院校的实验室之需要。
二、万能材料试验机主要技术参数：最大试验力：300KN测量范围：4%-100%F.S测力示值相对误差：±1%速度精度：±5%设定值上下压盘间最大距离：600mm拉伸钳口间最大距离：600mm弯曲试验支滚间距离：30-460mm圆试样夹持直径：10-32mm扁试样夹持厚度：0-20mm扁试样夹持宽度：≤60mm剪切试样直径：0-10mm支柱间有效距离：435mm活塞行程：200mm电机功率：2KW主机外形尺寸：740×460×1965mm油源控制柜外形尺寸：1080×650×1200mm重量（约）：1700kg三、万能材料试验机结构与原理试验机由主机和测力系统两部分组成，两者通过高压软管联接。
1、主机主要有底座、工作台、立柱、丝杠、移动横梁以及上横梁组成。
其中移动横梁上部安装有下钳口,下部安装有上压力板,上横梁下部安装有上钳口，工作台、上横梁通过两根立柱连接,构成一刚性框架。
2、送油阀送油阀是一个分路式流量调节阀，它由一个可变节流器和一个定差减压阀并联组成。
3、回油缓冲阀回油缓冲阀由一个卸荷开关和一个回油节流阀组成，其目的是卸除载荷及使工作油缸油压迅速下降。
4、液压系统原理油箱内的油被吸入油泵，经油泵出油管送至送油阀，当送油阀门完全关闭时，油压升高,直至将定差减压阀打开，压力油经电磁阀进入夹紧油缸，控制上下钳口的夹紧与松开。
四、万能材料试验机使用说明：⒈安装试验机安装在清洁干燥而且温度均匀的房屋内同时应考虑到在机器上作较长的长梁弯曲试验的可能性以及使用镜式延伸计进行试验的可能性，所以在试验机的周围应留出足够的空余面积。
万能材料试验机万能材料试验机是一种用于测试材料力学性能的设备，它可以对各种材料进行拉伸、压缩、弯曲、剪切等多种试验，广泛应用于材料科学、工程材料、建筑材料等领域。
本文将介绍万能材料试验机的工作原理、结构特点、使用方法以及注意事项。
首先，万能材料试验机的工作原理是利用外部施加的力对材料进行拉伸或压缩，通过测量材料的形变和应力来确定材料的力学性能。
其结构特点包括主机、传感器、控制系统和数据采集系统。
主机由上下两个夹具组成，用于夹持试样并施加力；传感器用于测量试样的形变和应力；控制系统用于设定试验参数和控制加载过程；数据采集系统用于记录试验过程中的数据。
其次，使用万能材料试验机需要注意以下几点。
首先，正确安装试样并调整夹具，确保试样受力均匀；其次，根据试验要求设置合适的试验参数，如加载速度、加载方式等；再次，进行试验前应进行预热和校准，确保试验结果准确可靠；最后，进行试验时应注意安全，避免发生意外。
在使用万能材料试验机进行试验时，需要根据具体的试验要求选择合适的试验方法。
拉伸试验常用于金属材料和塑料材料的强度和延展性测试，压缩试验常用于材料的抗压强度测试，弯曲试验常用于材料的弯曲性能测试，剪切试验常用于材料的剪切性能测试。
在进行试验前，需要根据试验标准和要求选择合适的试验方法，并进行试验前的准备工作，如试样制备、试验参数设置等。
在进行试验时，需要注意以下几点。
首先，确保试验环境的稳定性，避免外部因素对试验结果的影响；其次，根据试验要求进行数据采集和记录，确保试验数据的准确性；再次，根据试验过程中的情况及时调整试验参数，确保试验的顺利进行；最后，根据试验结果进行数据分析和报告撰写，确保试验结果的可靠性和准确性。
总之，万能材料试验机是一种重要的材料测试设备，它在材料科学和工程领域具有广泛的应用。
正确使用万能材料试验机并根据试验要求选择合适的试验方法，可以得到准确可靠的试验结果，为材料研究和工程设计提供重要的数据支持。
仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本壹、仪器说明一、仪器结构说明核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本二、手控盒使用说明:指示手控盒与计算机的连接状态。
灯亮表示已经连接。
指示试验状态，灯闪动表示正在试验。
位移速度选择按扭，数字表示位移速度，单位mm/min。
可设置值的位移速度选择按钮。
（高中低速度值在MaxTest软件中设置）（切换速度时数码管会提示当前选择的位移速度值(显示半秒)）切换到移动横梁（活塞）状态。
向上移动横梁（活塞）。
数码显示管，显示位移，与MaxTest软件中的位移显示同步。
精确到一位小数。
指示引伸计使用状态，灯亮表示正在使用引伸计。
指示移动横梁（活塞）状态，灯闪动表示正在控制移动横梁（活塞）。
试验开始按扭。
试验停止按扭。
横梁（活塞）复位按钮。
向下移动横梁（活塞）取下引伸计。
位移清零。
变形清零。
负荷清零。
MAXPAD-B手控盒标签。
核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本三、仪器功能接口说明:1 控制端口2 传感器端口3 预留4 预留核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本貳、仪器安装一、电源条件：请依本机铭牌标示配置正确电源220VAC。
危险：输入电压误差范围应在±10% 以内且保证机台应正确接地,防止机台漏电造成伤害.二、运行环境要求：1．室温10～35℃范围内；2．相对湿度≤80%；3．远离电磁干扰及明显震源；4．电压波动为额定电压的±10%以内。
三、本机放置注意地面之平坦，安装时请使用水平仪调整机器水平，水平度为0.2/1000。
仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本叁、操作规范一、准备试样1．依据试验标准制作试样；2．根据试样选择不同的夹具。
万能材料试验机原理一、引言万能材料试验机是一种用于测试材料力学性能的专用设备，广泛应用于材料科学、航空航天、交通运输、能源等领域。
它的基本原理是通过施加力和测量变形来评估材料的力学性能。
本文将介绍万能材料试验机的工作原理和常见的试验方法。
二、工作原理万能材料试验机主要由加载系统、测量系统和控制系统组成。
加载系统通常由电动机、传感器和执行机构组成。
电动机提供动力，传感器用于测量施加在材料上的力或变形，执行机构通过调整加载系统的位置来实现不同的试验方式。
1. 力的加载万能材料试验机可以施加各种类型的力，如拉伸、压缩、弯曲、剪切等。
在拉伸试验中，材料被夹在两个夹具之间，加载系统施加拉力，直到材料发生断裂。
在压缩试验中，加载系统施加压力，直到材料发生压碎。
在弯曲试验中，加载系统施加弯曲力，以评估材料的弯曲性能。
在剪切试验中，加载系统施加剪切力，以评估材料的剪切性能。
2. 变形的测量测量系统用于测量材料在加载过程中的变形。
常见的变形测量方法有拉伸计、压力传感器、位移传感器等。
拉伸计是一种通过测量材料的伸长量来评估其变形性能的传感器。
压力传感器用于测量材料在受力时的压力变化，以评估其压缩性能。
位移传感器用于测量材料在加载过程中的位移，以评估其弯曲或剪切性能。
3. 控制系统控制系统用于控制加载系统的运动和力的施加。
通过设定不同的加载速度、加载方式和加载时间，可以模拟不同的应力条件。
控制系统还可以根据测量系统的反馈信号来实时调整加载力，以确保试验的准确性和稳定性。
三、常见的试验方法万能材料试验机可以进行多种试验方法，以下是几种常见的试验方法：1. 拉伸试验拉伸试验是最常用的试验方法之一，用于评估材料的强度、弹性模量、延伸性等性能。
在拉伸试验中，材料被夹在两个夹具之间，加载系统施加拉力，测量系统测量拉伸力和伸长量，通过绘制应力-应变曲线来评估材料的力学性能。
2. 压缩试验压缩试验用于评估材料的抗压性能和稳定性。
在压缩试验中，材料被放置在两个平行夹具之间，加载系统施加压力，测量系统测量压缩力和压缩变形，通过绘制应力-应变曲线来评估材料的力学性能。
T0713-2000沥青混合料単軸压缩试验(圆柱体法)1 目的与适用范围1.1本方法适用于测定热拌沥青混凝土的抗压回弹模量和抗压强度。
若无特殊规定，用于计算弯沉的抗压回弹模量的标准试验温度为20℃，用于验算弯拉应力的抗压回弹模量标注试验温度为15℃。
加载速率为2mm/min1.2本方法适用于直径100mm±2.0mm、高100mm±2.0mm的沥青混合料圆柱体试件。
2仪器与材料技术要求2.1万能材料试验机其他可施加荷载并测试变形的路面材料试验设备也可使用,但均必须满足下列条件:2. 1.l 最大荷载应满足不超过其量程的80% ,且不小于量程的20%的要求,宜采用100kN,分度值100N 。
具有球形支座,压头可以活动与试件紧密接角直。
2. 1. 2 具有环境保温箱,控温准确至 0. 5℃。
当缺乏环境保温箱时,试验室应设置空调, 控温准确至1. 0℃。
2. 1.3 能符合加载速率保持2mm/min的要求。
试验机宜有伺服系统,在加载过程中速度基本不变。
2.2变形量测装置：抗压试验加载用上下压板,下J:fi板下有带球面的底座, 压板直径为120mm,在直径102mm处有一浅的放置试件的圆周刻印。
下压板直径线两側有立柱顶杆,上压板直径线两側装有千分表架,表架中心与顶杆中心位置一致(图 T 07i3-1)。
当试验机具有自动测定试件垂直变形或自动测记试件的压力与变形曲线功能时,可以直接使用,不必另外配备变形量测装置。
2.3千分表: 1/1000mm,2只2.4恒温水槽：用于试件保温,温度能满足试验温度要求,控温准确至士 0 5℃。
恒温水槽的液体应能不断循环回流,深度应大于试件高度50mm。
2.5台秤或天平:感量不大于 0. 5g。
2.6温度计:分度值 0. 5℃。
2.7秒表、卡尺。
3.1 准备工作用静压法成型的沥青混合料试件，尺寸符合直径100mm±2.0mm、高100mm ±2.0mm要求。
万能材料试验机参数具体介绍万能材料试验机有可称为拉力机，拉力试验机，根据夹具的不同，可用作多种材料及成品的力学性能检测。
万能材料试验机可测试项目普通测试项目：（普通显示值及计算值）●拉伸应力●拉伸强度●扯断强度●扯断伸长率●定伸应力●定应力伸长率●定应力力值●撕裂强度●任意点力值●任意点伸长率●抽出力●粘合力及取峰值计算值●压力试验●剪切力剥离力试验●弯曲试验●拔出力穿刺力试验特殊测试项目：1. 弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。
为测定材料刚性之系数，其值越高，材料越强韧。
2. 比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。
3. 弹性限：为材料所能承受而不呈永久变形之最大应力。
4. 弹性变形：除去荷重后，材料的变形完全消失。
5. 永久变形：除去荷重后，材料仍残留变形。
6. 屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。
屈服点分为上下屈服点，一般以上屈服点作为屈服点。
屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
7. 屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
8. 弹簧K值：与变形同相位的作用力分量与形变之比。
9. 有效弹性和滞后损失：在多功能拉力试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。
A.高精度美国传力力量传感器: 0~5000N。
力量精度在±0.5 以内。
B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100采用高精度24 bits A/D，取样频率200Hz全程力量最大解析度1/1000,000C.动力系统:日本松下交流伺服电机+松下交流驱动器＋滚珠丝杆（台湾产）＋德国减速机＋光杆直线轴承＋同步带传动。
常见万能材料试验机的性能特点分析及选型万能材料试验机是一种用于测试材料力学性能的实验设备。
它可以测量材料的拉伸、压缩、弯曲、剪切和扭转等力学性能，用以评估材料的强度、刚度、韧性、延展性等指标。
在进行材料研究、生产控制和质量检验等方面都有广泛的应用。
下面将对常见的万能材料试验机的性能特点和选型进行分析。
1.负荷范围广泛：万能材料试验机的负荷范围通常从几牛到几百吨不等，能够满足大部分材料的测试需求，包括金属、塑料、橡胶、混凝土等各种材料的测试。
2.可靠性高：万能材料试验机采用先进的机械结构和控制系统，能够保证测试结果的准确性和可靠性。
同时，试验机的结构设计合理，具有较高的机械强度和稳定性，能够承受长时间的高强度工作。
3.多功能：万能材料试验机除了常见的拉伸、压缩、弯曲等基本试验外，还可以进行动态疲劳试验、冲击试验、剪切试验等特殊试验，满足不同材料的测试需求。
4.自动化程度高：现代的万能材料试验机通常配备了计算机控制系统，可以实现自动控制、自动采集和分析数据。
用户可以根据需要设定测试参数，控制设备运行，并获得准确的测试结果和数据分析。
5.多种传感器和夹具：为了满足不同试验要求，万能材料试验机配备了各种传感器和夹具，如力传感器、位移传感器、应变计等，可以测量不同的物理量，如负荷、位移、应变等。
选型注意事项：1.根据测试需要选择负荷范围：根据待测试材料的强度范围选择试验机的负荷范围，避免负荷过大或过小导致测试结果不准确。
2.注意试验机的刚度：试验机的刚度决定了测试结果的准确性，选择刚度较高的试验机可以获得更精确的结果。
3.考虑测试环境和安全性：如果在特殊环境下进行测试，如高温、低温、潮湿等条件下，需选择具备相应性能的试验机。
此外，试验机应具备安全保护装置，以保障操作人员的安全。
4.注意试验机的控制系统和软件：试验机的控制系统和软件应易于操作和灵活，同时支持数据的保存和分析功能。
5.考虑成本和维护：根据自身的需求和预算选择适合的试验机，并了解售后服务和维护保养等情况。
沥青混凝土万能试验机用途和性能特点及适用范围
一、设备用途：沥青混凝土万能试验机主要用于金属及非金属材料的拉伸、压缩等等力学性能测试和分析研究。
可自动求取reh、rel、rp0.2、fm、rt0.5、rt0.6、rt0.65、rt0.7、rm、e等试验参数，并可根据gb、iso、din、astm、jis等国际标准进行试验和提供数据。
二、性能特点：沥青混凝土万能试验机采用高强度光杠固定上横梁和工作台面，使其构成高钢性的门式框架结构。
采用电机驱动通过传动机构带动移动横梁上下移动,实现试验加载过程自动化.分为单空间和双空间机型。
沥青混凝土万能试验机采用先进的dscc-1全数字闭环控制系统进行控制及数据测量，采用微机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，产品结构性能达到国际先进水平。
三、适用范围：测定沥青混凝土轴向抗压强度及相对应的应变和轴向压缩变形模量。
适用于室内成型的试件和现场钻取的芯样。
测定沥青混凝土浸水后抗压强度的变化，评定沥青混凝土的水稳定性。
适用于室内成型的试件及现场钻取的芯样。
测定沥青混凝土的拉伸强度、拉伸应变和应力应变过程曲线，用于评定沥青混凝土的拉伸性能。
适用于室内成型试件和现场钻取的芯样。
