PLC电气控制系统电气设计讲解

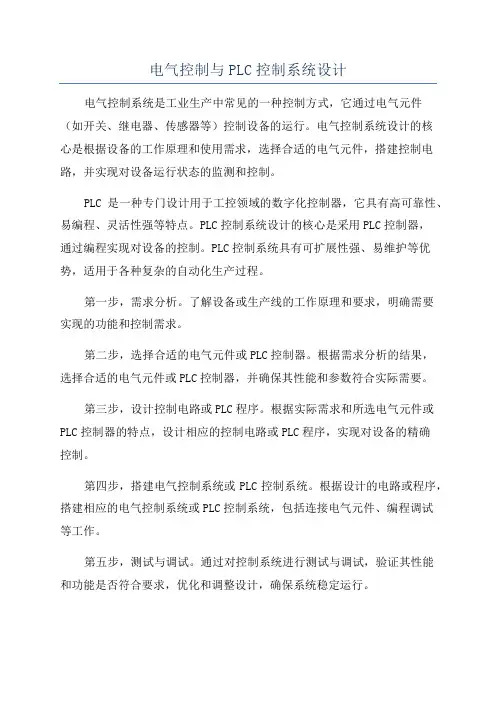

电气控制与PLC控制系统设计电气控制系统是工业生产中常见的一种控制方式，它通过电气元件（如开关、继电器、传感器等）控制设备的运行。

电气控制系统设计的核心是根据设备的工作原理和使用需求，选择合适的电气元件，搭建控制电路，并实现对设备运行状态的监测和控制。

PLC是一种专门设计用于工控领域的数字化控制器，它具有高可靠性、易编程、灵活性强等特点。

PLC控制系统设计的核心是采用PLC控制器，通过编程实现对设备的控制。

PLC控制系统具有可扩展性强、易维护等优势，适用于各种复杂的自动化生产过程。

第一步，需求分析。

了解设备或生产线的工作原理和要求，明确需要实现的功能和控制需求。

第二步，选择合适的电气元件或PLC控制器。

根据需求分析的结果，选择合适的电气元件或PLC控制器，并确保其性能和参数符合实际需要。

第三步，设计控制电路或PLC程序。

根据实际需求和所选电气元件或PLC控制器的特点，设计相应的控制电路或PLC程序，实现对设备的精确控制。

第四步，搭建电气控制系统或PLC控制系统。

根据设计的电路或程序，搭建相应的电气控制系统或PLC控制系统，包括连接电气元件、编程调试等工作。

第五步，测试与调试。

通过对控制系统进行测试与调试，验证其性能和功能是否符合要求，优化和调整设计，确保系统稳定运行。

第六步，设备安装与运行。

根据实际需求，将电气控制系统或PLC控制系统与设备进行安装和连接，进行系统验收，实现设备的正常运行。

在电气控制与PLC控制系统设计中，需重点考虑以下几个方面：1.工作环境和可靠性要求。

在设计中需考虑设备所处的环境条件，如温度、湿度、振动等因素对电气元件和PLC控制器的影响，确保系统能够稳定可靠地工作。

2.安全性和保护。

在设计中需考虑设备的安全性和保护措施，如过载保护、短路保护、漏电保护等，防止设备损坏和人身伤害。

3.灵活性和可扩展性。

在设计中需充分考虑设备的灵活性和可扩展性，确保控制系统可以适应不同的工作模式和需求，随着生产规模的扩大而方便地进行升级和改造。

基于PLC的电气自动化控制系统设计1. 引言1.1 背景介绍电气自动化控制系统是现代工业生产中十分重要的一部分，它可以有效提高生产效率、降低成本、提高产品质量和可靠性。

随着科学技术的不断发展，人们对电气自动化控制系统的要求也越来越高，迫切需要一种能够更灵活、更可靠、更智能地实现控制的技术工具。

随着PLC（可编程逻辑控制器）技术的不断成熟和普及，它在电气自动化控制系统中的应用也越来越广泛。

PLC具有高度可靠性、强大的逻辑处理能力、灵活的编程方式、便于使用和维护等优点，使其成为电气控制系统设计中的首选方案。

本文旨在对基于PLC的电气自动化控制系统设计进行深入探讨，从PLC的概念和特点、电气自动化控制系统的基本原理、PLC在电气自动化控制系统中的应用、PLC的选型与配置以及PLC控制程序设计等方面展开详细介绍。

通过本文的研究，可以更好地了解PLC在电气自动化控制系统中的作用，为实际工程应用提供参考和指导。

1.2 研究意义电气自动化控制系统作为现代工业生产中不可或缺的重要组成部分，其设计与应用已经成为工程领域中的研究热点。

通过对电气自动化控制系统的研究，可以提高生产效率，优化生产流程，降低人力成本，提高产品质量，减少生产安全风险等方面的好处。

随着技术的不断发展和进步，电气自动化控制系统在各个领域的应用也越来越广泛，相关研究的意义与价值也日益凸显。

PLC作为电气自动化控制系统中的核心控制设备，具有高度可靠性、灵活性强、适应性广等优点，在工业控制领域得到了广泛应用。

对基于PLC的电气自动化控制系统的设计与研究具有重要的意义。

通过对PLC的概念、特点、应用等方面进行深入分析，不仅可以帮助工程师更好地理解和掌握PLC在电气自动化控制系统中的作用机制，同时也能够为工程实践提供更合理、更高效的解决方案。

对基于PLC的电气自动化控制系统的设计研究具有重要的理论与实践意义。

1.3 文献综述文献综述部分主要对国内外关于基于PLC的电气自动化控制系统设计的相关研究进行总结和分析。

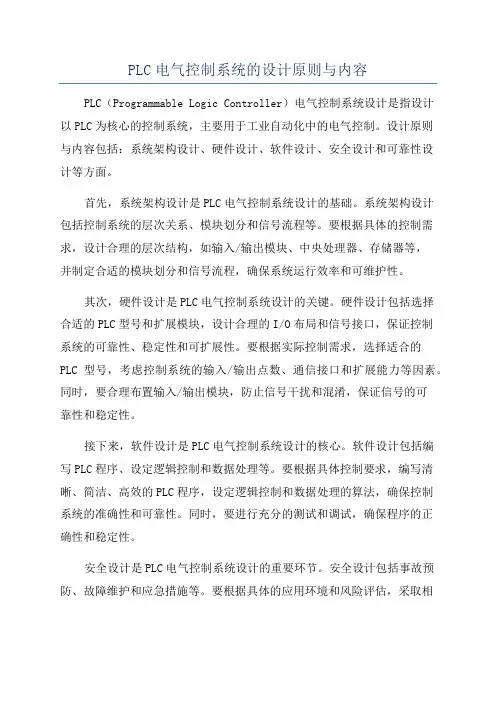

PLC电气控制系统的设计原则与内容PLC（Programmable Logic Controller）电气控制系统设计是指设计以PLC为核心的控制系统，主要用于工业自动化中的电气控制。

设计原则与内容包括：系统架构设计、硬件设计、软件设计、安全设计和可靠性设计等方面。

首先，系统架构设计是PLC电气控制系统设计的基础。

系统架构设计包括控制系统的层次关系、模块划分和信号流程等。

要根据具体的控制需求，设计合理的层次结构，如输入/输出模块、中央处理器、存储器等，并制定合适的模块划分和信号流程，确保系统运行效率和可维护性。

其次，硬件设计是PLC电气控制系统设计的关键。

硬件设计包括选择合适的PLC型号和扩展模块，设计合理的I/O布局和信号接口，保证控制系统的可靠性、稳定性和可扩展性。

要根据实际控制需求，选择适合的PLC型号，考虑控制系统的输入/输出点数、通信接口和扩展能力等因素。

同时，要合理布置输入/输出模块，防止信号干扰和混淆，保证信号的可靠性和稳定性。

接下来，软件设计是PLC电气控制系统设计的核心。

软件设计包括编写PLC程序、设定逻辑控制和数据处理等。

要根据具体控制要求，编写清晰、简洁、高效的PLC程序，设定逻辑控制和数据处理的算法，确保控制系统的准确性和可靠性。

同时，要进行充分的测试和调试，确保程序的正确性和稳定性。

安全设计是PLC电气控制系统设计的重要环节。

安全设计包括事故预防、故障维护和应急措施等。

要根据具体的应用环境和风险评估，采取相应的措施，保证控制系统的安全性。

例如，对关键设备和关键操作进行监控和保护，设置安全限制和报警机制，建立故障处理和紧急救援机制等。

最后，可靠性设计是PLC电气控制系统设计的目标。

可靠性设计包括防止故障和提高故障恢复能力等。

要采用可靠的硬件和软件设备，设计合理的备份和冗余机制，提供可靠的电源和保护装置，减小故障的发生概率和影响范围。

同时，要建立有效的维护计划和指导手册，提供快速、准确的故障诊断和恢复方法，确保控制系统的可靠性和可维护性。

基于PLC的电气自动化控制系统设计1. 引言1.1 基于PLC的电气自动化控制系统设计概述电气自动化控制系统是指通过控制器对电气设备、机械设备等进行自动化控制，提高生产效率和质量的系统。

而基于PLC（可编程逻辑控制器）的电气自动化控制系统设计则是指利用PLC这一专门设计用于工业控制领域的计算机，结合传感器、执行器等设备，通过编程控制系统的运行。

在工业生产中，PLC已经成为控制系统设计的核心组成部分。

它具有可编程性、实时性、稳定性等优势，在各种工业场景中被广泛应用。

基于PLC的电气自动化控制系统设计可以实现对生产过程的自动化控制、监测和调整，提高生产效率，降低成本。

PLC还具有灵活性高、易维护等特点，便于对系统进行修改和升级，适应不同场景的需求。

基于PLC的电气自动化控制系统设计也可以实现远程监控和管理，提高生产的智能化水平。

2. 正文2.1 基于PLC的电气自动化控制系统设计原理PLC（可编程逻辑控制器）是一种专门用于工业控制的计算机，具有可编程、可控制、可监控的特点。

PLC的设计原理主要包括输入/输出模块、中央处理器、存储器和系统总线。

输入/输出模块负责将外部信号转换为数字信号输入到PLC系统中，同时将PLC系统输出的数字信号转换为控制信号输出到外部设备中。

中央处理器是对PLC系统进行逻辑运算和控制的核心部件，负责接收输入信号、执行控制逻辑、发送输出信号等操作。

存储器用于存储PLC系统的程序和数据，保证系统的稳定性和可靠性。

系统总线则是各部件之间进行数据传输和通信的媒介，确保各部件之间的协调和同步。

基于PLC的电气自动化控制系统设计原理是通过编写逻辑程序，将现场设备的各种信号输入到PLC系统中，经中央处理器的逻辑运算后输出控制信号，实现对设备的自动化控制。

这种设计原理使得电气系统的控制更加灵活、可靠、高效，提高了生产效率和产品质量。

PLC 系统的可编程性和可扩展性也为电气自动化控制系统的设计提供了更大的空间和可能性。

电气控制与PLC教案第一章：电气控制基础1.1 电气控制概述介绍电气控制的基本概念、分类和应用领域解释电气控制系统的组成和功能1.2 常用低压电器介绍开关、接触器、继电器、熔断器等低压电器的原理和应用分析各种低压电器的符号和功能1.3 电气控制线路设计讲解电气控制线路的设计原则和方法分析典型电气控制线路的实例和应用第二章：可编程逻辑控制器（PLC）基础2.1 PLC概述介绍PLC的定义、发展历程和应用领域解释PLC的组成和基本工作原理2.2 PLC编程语言介绍PLC编程语言的种类和特点讲解梯形图、指令表、功能块图等编程语言的语法和应用2.3 PLC的安装与维护介绍PLC的安装要求和方法讲解PLC的维护保养措施和安全操作注意事项第三章：PLC编程与应用实例3.1 基本逻辑控制编程讲解PLC的基本逻辑控制功能，如启动、停止、互锁、互斥等分析典型逻辑控制编程实例3.2 定时与计数控制编程讲解PLC的定时与计数功能及其应用分析定时与计数控制编程实例3.3 数据处理与传输编程讲解PLC的数据处理与传输功能，如数据存储、数据运算、数据转换等分析数据处理与传输编程实例第四章：电气控制系统的设计与应用4.1 电气控制系统设计的一般步骤介绍电气控制系统设计的一般步骤和方法讲解设计过程中的注意事项和技术要求4.2 电气控制系统的应用实例分析典型电气控制系统的应用实例，如机床、电梯、自动化生产线等讲解电气控制系统在不同领域的应用特点和技术要求4.3 PLC在电气控制系统中的应用实例分析PLC在电气控制系统中的应用实例讲解PLC在电气控制系统中的应用优势和注意事项第五章：电气控制与PLC的故障诊断与维修5.1 电气控制系统的故障诊断与维修介绍电气控制系统的故障类型和诊断方法讲解电气控制系统的维修措施和注意事项5.2 PLC系统的故障诊断与维修介绍PLC系统的故障类型和诊断方法讲解PLC系统的维修措施和注意事项5.3 电气控制与PLC故障诊断与维修实例分析电气控制与PLC故障诊断与维修的实例讲解故障排除的方法和技巧第六章：PLC通讯与网络技术6.1 PLC通讯基础介绍PLC通讯的基本概念、分类和标准讲解串行通讯和并行通讯的原理及其应用6.2 PLC网络技术介绍PLC网络的基本概念、分类和结构讲解工业以太网、工业现场总线等PLC网络技术的原理和应用6.3 PLC通讯与网络实例分析PLC通讯与网络的实例，如远程I/O、Modbus、Profibus等讲解PLC通讯与网络在工业自动化中的应用和优势第七章：人机界面（HMI）与PLC应用7.1 HMI概述介绍HMI的定义、功能和分类讲解HMI与PLC的连接方式及其应用领域7.2 HMI界面设计介绍HMI界面设计的原则和方法讲解文本、图形、动画等HMI界面元素的设计和应用7.3 HMI与PLC应用实例分析HMI与PLC在工业自动化中的应用实例，如生产线监控、电梯控制等讲解HMI与PLC协同工作的原理和优势第八章：电气控制与PLC在工业自动化中的应用8.1 自动化生产线控制系统介绍自动化生产线的组成、工作原理及其分类讲解电气控制与PLC在自动化生产线中的应用实例8.2 控制系统介绍的组成、分类和工作原理讲解电气控制与PLC在控制系统中的应用实例8.3 电气控制与PLC在工业自动化领域的其他应用分析电气控制与PLC在工业自动化领域的其他应用实例，如楼宇自动化、环保设备等讲解电气控制与PLC在工业自动化中的重要作用和前景第九章：电气控制与PLC项目的实施与验收9.1 项目实施流程介绍电气控制与PLC项目实施的基本流程讲解项目实施过程中的注意事项和技术要求9.2 项目调试与优化讲解电气控制与PLC项目的调试方法与技巧介绍项目调试过程中的优化措施和评估方法9.3 项目验收与维护讲解电气控制与PLC项目的验收标准与流程介绍项目维护保养措施和安全操作注意事项第十章：电气控制与PLC技术的发展趋势10.1 新型PLC技术介绍新型PLC技术的特点和应用领域分析新型PLC技术的发展趋势及其对工业自动化领域的影响10.2 电气控制与PLC技术的融合与发展讲解电气控制与PLC技术在工业自动化领域的融合趋势分析电气控制与PLC技术在智能制造、物联网等领域的应用前景10.3 电气控制与PLC技术在新能源领域的应用介绍电气控制与PLC技术在新能源领域的应用实例，如风力发电、太阳能发电等讲解电气控制与PLC技术在新能源领域的作用和前景重点和难点解析一、电气控制基础中的低压电器符号和功能分析。

电气控制与PLC课程设计介绍电气控制与PLC课程是电气工程系的一门重要课程，旨在培养学生对电气控制和PLC编程的理论与实践能力。

本文档将介绍电气控制与PLC课程设计的目标、内容、教学方法和考评方式，以及学生能够获得的预期效果。

目标电气控制与PLC课程设计的目标是使学生： - 掌握电气控制的基本原理和方法； - 熟悉PLC编程的基本概念和技术； - 能够设计并实现简单的电气控制系统； - 具备基本的故障诊断和排除能力； - 能够进行PLC编程调试和优化。

内容电气控制与PLC课程设计的主要内容包括以下几个方面： 1. 电气控制理论基础：介绍电气控制的基本原理、电气元件的特性和使用方法。

2. 电气控制系统设计：讲解电气控制系统的设计流程，包括需求分析、系统组成和参数选取等。

3. 电气控制系统的传感器和执行器：介绍常用的传感器和执行器，以及其特点和应用。

4. PLC编程基础：介绍PLC的基本概念、编程语言和编程工具，以及PLC硬件的选取和连接方法。

5. PLC编程实践：通过实际案例演示PLC编程的过程，包括程序设计、调试和优化。

6. 电气控制系统的故障诊断和排除：介绍常见的电气控制系统故障和排除方法，以及故障诊断工具的使用。

教学方法电气控制与PLC课程设计采用多种教学方法，包括理论讲授、实验实践和案例分析等。

具体方法如下： - 理论讲授：通过教师讲解和学生讨论，对电气控制和PLC编程的基本概念和原理进行系统性的解释和阐述。

- 实验实践：通过实验室实验，使学生能够亲自动手操作和实践，提高他们的实际动手能力和问题解决能力。

- 案例分析：通过分析实际案例，让学生了解电气控制和PLC编程在实际工程中的应用，培养他们的综合分析和解决问题的能力。

考评方式电气控制与PLC课程设计的考评方式包括以下几个方面： - 平时成绩：根据学生的课堂表现、实验报告和作业完成情况等进行评分。

- 实验报告：要求学生完成一定数量的实验，并提交实验报告，评分根据实验的设计和实施情况。
