气相色谱仪原理(图文详解)

气相色谱质谱仪工作原理
气相色谱质谱仪（Gas Chromatography-Mass Spectrometry，GC-MS）的工作原理如下：
1. 气相色谱（Gas Chromatography，GC）：样品溶解在挥发性的溶剂中，并被注入到气相色谱柱中。

色谱柱是一个长而细的管道，内壁涂有不同类型的固定相。

样品在色谱柱中通过流动相（常为惰性气体，如氦气）的推动下，根据它们的挥发性和亲水性等特性，以不同速度迁移。

这将导致样品分离为组分的混合物。

这个步骤被称为色谱分离。

2. 质谱（Mass Spectrometry，MS）：GC之后，被分离的样品组分进入质谱器。

在质谱器中，样品组分被电子轰击或化学电离，形成带电的分子离子。

这些带电离子被加速并分离为不同的质荷比（m/z），然后被检测器捕获，产生质谱图。

质谱图显示了样品中组分的质量和相对丰度。

3. 数据分析：质谱仪通过比较质谱图与已知标准的质谱图数据库进行数据匹配。

通过对峰的相对大小和位置进行分析，可以确定样品中存在的化合物种类和相对含量。

气相色谱质谱仪通过结合气相色谱的分离能力和质谱的识别能力，实现了对复杂混合物的高效分析和化合物鉴定。

它广泛用于环境科学、食品安全、药物分析等领域。

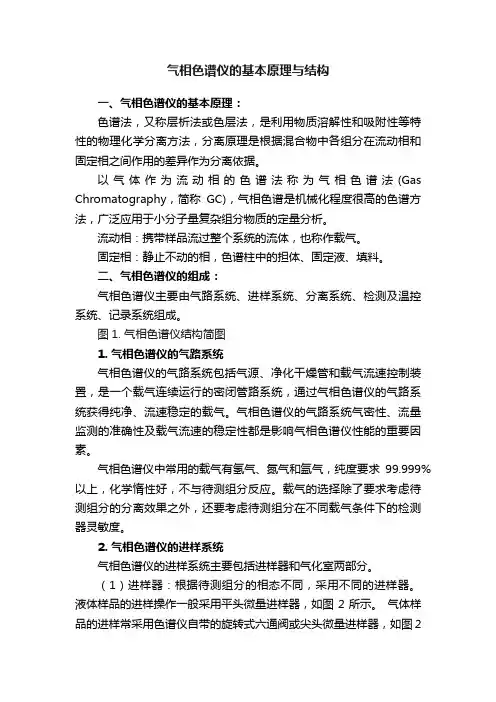

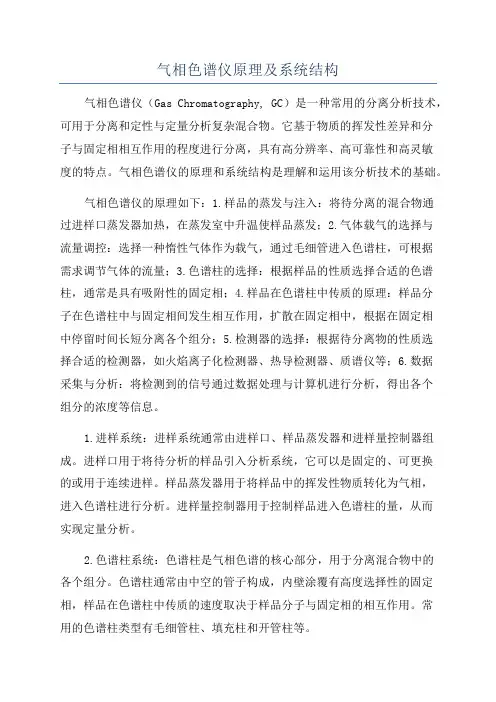

气相色谱仪的基本原理与结构一、气相色谱仪的基本原理：色谱法，又称层析法或色层法，是利用物质溶解性和吸附性等特性的物理化学分离方法，分离原理是根据混合物中各组分在流动相和固定相之间作用的差异作为分离依据。

以气体作为流动相的色谱法称为气相色谱法(Gas Chromatography，简称GC)，气相色谱是机械化程度很高的色谱方法，广泛应用于小分子量复杂组分物质的定量分析。

流动相：携带样品流过整个系统的流体，也称作载气。

固定相：静止不动的相，色谱柱中的担体、固定液、填料。

二、气相色谱仪的组成：气相色谱仪主要由气路系统、进样系统、分离系统、检测及温控系统、记录系统组成。

图1. 气相色谱仪结构简图1. 气相色谱仪的气路系统气相色谱仪的气路系统包括气源、净化干燥管和载气流速控制装置，是一个载气连续运行的密闭管路系统，通过气相色谱仪的气路系统获得纯净、流速稳定的载气。

气相色谱仪的气路系统气密性、流量监测的准确性及载气流速的稳定性都是影响气相色谱仪性能的重要因素。

气相色谱仪中常用的载气有氢气、氮气和氩气，纯度要求99.999%以上，化学惰性好，不与待测组分反应。

载气的选择除了要求考虑待测组分的分离效果之外，还要考虑待测组分在不同载气条件下的检测器灵敏度。

2. 气相色谱仪的进样系统气相色谱仪的进样系统主要包括进样器和气化室两部分。

（1）进样器：根据待测组分的相态不同，采用不同的进样器。

液体样品的进样操作一般采用平头微量进样器，如图2所示。

气体样品的进样常采用色谱仪自带的旋转式六通阀或尖头微量进样器，如图2所示。

图2. 气体、液体进样器固体试样一般先溶解于适当试剂中，然后用微量注射器以液体方式进样。

（2）气化室：气化室一般由一根不锈钢管制成，管外绕有加热丝，作用是将液体试样瞬间完全气化为蒸气。

气化室热容量要足够大，且无催化效应，以确保样品在气化室中瞬间气化且不分解。

3. 气相色谱仪的分离系统气相色谱仪的分离系统是气相色谱仪的核心部分，作用是将待测样品中的各个组分进行分离。

气相色谱仪结构原理气相色谱仪工作原理气相色谱仪是分离和检测多组分混合物的分析工具。

它是一种以气体为流动相的柱色谱技术和洗涤方法。

在结构上，它也是一种载气连续运行的自动记录仪器。

其工作流程如图2所示。

气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。

气相色谱仪整机结构气相色谱仪由一台主机(包括取样、色谱分离、检测和电气及气路控制系统)、一台色谱数据处理器或一台工作站组成。

主机分为:色谱柱室(含进样和检测器)、气路和电气控制部分。

滕州中科谱GC-2020气相色谱仪采用先进的气路结构，三柱三气路操作。

气路流程可靠、灵活、易于扩展，基线稳定性好。

基本气路为9路（其气路流程见图），可扩展到21路。

气路控制面板位于仪器整机右下侧（见图仪器外型结构）气相色谱仪柱箱结构GC-2020气相色谱仪采用大柱室结构，zui多可同时安装三根色谱柱，并可同时使用。

柱室炉门为悬挂式结构。

由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。

柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。

柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。

该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。

气相色谱仪汽化室GC-2020气相色谱仪共有3个进样口：同一加热模块配有两个填充柱进样口(填充柱进样口1和填充柱进样口2)；可以实现柱头注塑和搪玻璃注塑。

在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管进样口。

气相色谱仪测气原理
气相色谱仪（Gas Chromatograph，简称GC）是一种基于气体样品分离和检测原理的分析仪器。

其主要原理是基于物质在流动气体载气流中的分配和再分配作用。

首先，待测气体样品通过进样系统被引入到色谱柱中。

色谱柱是一种长而细的管道，内壁被涂上了一种称为固定相的物质。

固定相可以是液体或固体。

然后，通过携带气体（称为载气流）的辅助下，样品被推入色谱柱内部。

载气流可以是一种惰性气体，如氮气或氢气。

在载气流和样品的共同作用下，样品成分在色谱柱内被分离。

不同的样品成分在色谱柱内的固定相上有不同的吸附性质，因此它们在相互作用下以不同的速率移动。

样品成分分离程度的好坏与固定相的性质以及样品成分间相互作用的强度有关。

当样品成分在色谱柱内移动到检测器位置时，检测器会产生相应的信号。

不同的检测器可以根据测量物理性质的不同原理来选择，如热导检测器、荧光检测器、质谱仪等。

接下来，通过记录和分析检测器的输出信号可以确定样品中各组分的含量和相对含量。

这可以通过比较样品产生的信号与标准样品或者库中的参考信号进行定量或者定性分析来实现。

总的来说，气相色谱仪通过在载气流下对样品成分进行分离、
检测和分析，能够快速准确地确定气体样品中各种成分的组成和含量，具有广泛的应用价值。

气相色谱仪工作原理
气相色谱仪是一种基于分析样品中挥发性化合物的仪器。

该仪器的工作原理主要包括样品蒸发、色谱柱分离和检测三个步骤。

首先，样品会被蒸发成气态。

在气相色谱仪中，样品通常是液态或固态。

通过样品进样系统，样品会被注入到热的进样口中。

在进样口中，样品会被加热，使其蒸发成气体态。

蒸发后的样品进入到色谱柱。

色谱柱是气相色谱仪的核心部件。

色谱柱一般由一种或多种特殊的填料填充而成。

填料的选择取决于待测物性质和分离要求。

当样品进入色谱柱时，化合物会在填料中通过物理吸附、凝聚沉降、分子间作用等过程与填料发生相互作用，并在色谱柱中发生分离。

化合物分离的效果取决于填料的特性以及与填料之间的相互作用。

最后，分离后的化合物会通过检测器进行定量检测。

常用的检测器有火焰离子化检测器（FID）、热导检测器（TCD）、质
谱检测器等。

这些检测器可以根据化合物的特性，通过测量不同的信号如电流、电压、质荷比等来判定化合物的种类和浓度。

综上所述，气相色谱仪的工作原理是通过蒸发、色谱柱分离和检测三个步骤来分析样品中的挥发性化合物。

这个过程能够对复杂混合物进行有效分离和定量分析。

气相色谱仪原理（图文详解）什么是气相色谱本章介绍气相色谱的功能和用途，以及色谱仪的基本结构。

气相色谱（GC)是一种把混合物分离成单个组分的实验技术。

它被用来对样品组分进行鉴定和定量测定：基子时间的差别进行分离和物理分离（比如蒸馏和类似的技术）不同，气相色谱（GC)是基于时间差别的分离技术。

将气化的混合物或气体通过含有某种物质的管，基于管中物质对不同化合物的保留性能不同而得到分离。

这样，就是基于时间的差别对化合物进行分离。

样品经过检测器以后，被记录的就是色谱图（图1),每一个峰代表最初混合样品中不同的组分。

峰出现的时间称为保留时间，可以用来对每个组分进行定性，而峰的大小（峰高或峰面积）则是组分含量大小的度量。

图1典型色谱图系统一个气相色谱系统包括可控而纯净的载气源.它能将样品带入GC系统进样口，它同时还作为液体样品的气化室色谱柱，实现随时间的分离检测器，当组分通过时，检测器电信号的输出值改变，从而对组分做出响应某种数据处理装置图2是对此作出的一个总结。

样品载气源一^ 进样口一^ 色谱柱一^ 检测器一_ 数据处理」图2色谱系统气源载气必须是纯净的。

污染物可能与样品或色谱柱反应，产生假峰进入检测器使基线噪音增大等。

推荐使用配备有水分、烃类化合物和氧气捕集阱的高纯载气。

见图钢瓶阀若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净化器，并且使气源尽可能靠近仪器的背面。

进样口进样口就是将挥发后的样品引入载气流。

最常用的进样装置是注射进样口和进样阀。

注射进样口用于气体和液体样品进样。

常用来加热使液体样品蒸发。

用气体或液体注射器穿透隔垫将样品注入载气流。

其原理（非实际设计尺寸）如图4所示。

样品从机械控制的定量管被扫入载气流。

因为进样量通常差别很大，所以对气体和液体样品采用不同的进样阀。

其原理（非实际设计尺寸）如图5所示。

进样阀通常与进样口连接，特别在分流进样模式时，进样阀连接到分流/不分流进样口。

色谱柱分离就在色谱柱中进行。

气相色谱仪原理（图文详解）什么是气相色谱本章介绍气相色谱的功能和用途，以及色谱仪的基本结构。

气相色谱（GC)是一种把混合物分离成单个组分的实验技术。

它被用来对样品组分进行鉴定和定量测定》：基子时间的差别进行分离和物理分离（比如蒸馏和类似的技术）不同，气相色谱（GC)是基于时间差别的分离技术。

将气化的混合物或气体通过含有某种物质的管，基于管中物质对不同化合物的保留性能不同而得到分离。

这样，就是基于时间的差别对化合物进行分离。

样品经过检测器以后，被记录的就是色谱图（图1),每一个峰代表最初混合样品中不同的组分。

峰出现的时间称为保留时间，可以用来对每个组分进行定性，而峰的大小（峰高或峰面积）则是组分含量大小的度量。

图1典型色谱图系统一个气相色谱系统包括可控而纯净的载气源.它能将样品带入GC系统进样口，它同时还作为液体样品的气化室色谱柱，实现随时间的分离检测器，当组分通过时，检测器电信号的输出值改变，从而对组分做出响应某种数据处理装置图2是对此作出的一个总结。

样品载气源一^ 进样口一^ 色谱柱一^ 检测器一_ 数据处理」图2色谱系统气源载气必须是纯净的。

污染物可能与样品或色谱柱反应，产生假峰进入检测器使基线噪音增大等。

推荐使用配备有水分、烃类化合物和氧气捕集阱的高纯载气。

见图钢瓶阀若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净化器，并且使气源尽可能靠近仪器的背面。

进样口进样口就是将挥发后的样品引入载气流。

最常用的进样装置是注射进样口和进样阀。

注射进样口用于气体和液体样品进样。

常用来加热使液体样品蒸发。

用气体或液体注射器穿透隔垫将样品注入载气流。

其原理（非实际设计尺寸）如图4所示。

样品从机械控制的定量管被扫入载气流。

因为进样量通常差别很大，所以对气体和液体样品采用不同的进样阀。

其原理（非实际设计尺寸）如图5所示。

进样阀通常与进样口连接，特别在分流进样模式时，进样阀连接到分流/不分流进样口。

色谱柱分离就在色谱柱中进行。

气相色谱仪原理结构及操作气相色谱（Gas Chromatography，GC）是一种常用的分离和分析技术，通过样品在气相载体中的分配和传递过程，实现对不同物质成分的分离、鉴定和定量分析。

气相色谱仪是实现气相色谱分析的主要设备，其基本原理、结构和操作步骤如下：一、气相色谱仪的原理：气相色谱仪的基本原理是通过气相载体（通常为气体或液体）将待分析物质从进样口注入色谱柱中，样品在色谱柱中沿着固定相或液相产生分配、传递和吸附等过程，不同成分在固定相中的速率不同，从而实现分离，然后再通过检测器检测到各个分离出的组分并进行定量分析。

二、气相色谱仪的结构：1.进样系统：包括进样口和进样装置，用于将样品引入到色谱柱中。

常用的进样方式有气体进样、液体进样、固体进样等。

2.色谱柱：色谱柱是气相色谱的核心组件，通常由玻璃管或不锈钢管制成。

内部涂有固定相（固态色谱柱）或固定液相（毛细管色谱柱）用于分离样品组分。

3.载气系统：用于将气相载体送入色谱柱中，常用的载气有惰性气体（如氦气、氮气）。

4.柱温控制系统：用于控制色谱柱的温度，以影响分离效果。

柱温的选择要根据样品的性质和分离效果进行调整。

5.检测器：用于检测样品中的组分并产生电信号。

常见的检测方法有热导检测器（TCD）、火焰光度检测器（FID）、质谱检测器（MS）等。

三、气相色谱仪的操作步骤：1.打开气相色谱仪电源，启动冷却系统，使柱温控制系统达到设定温度。

2.准备样品：根据实验需要，选择恰当的样品，将其制备成适当的溶液或气态样品。

3.进样准备：根据样品的性质和进样方式，选择适当的进样方式，如气体进样、液体进样等。

进样量要根据色谱柱和样品的性质进行调整。

4.样品进样：将样品引入进样装置中，通过控制进样阀门或推进准备好的样品进样器，使样品进入色谱柱中。

5.色谱分离：根据实验需要，设定合适的色谱柱温度、载气流速等条件，使样品在色谱柱中进行有效分离。

6.检测和记录：根据需要，选择合适的检测器进行检测，并将检测到的信号记录下来。
