气相色谱仪的原理气相色谱仪是一种利用气相色谱法进行分析的仪器。
它主要由进样装置、色谱柱、检测器和数据处理系统组成。
在气相色谱仪中，样品首先被蒸发成气态，然后通过色谱柱进行分离，最后被检测器检测并进行数据处理。
气相色谱仪的原理主要包括进样、分离和检测三个方面。
首先是进样过程。
样品首先被装入进样装置中，然后通过加热或者其他方式转化为气态物质。
气态样品随后被注入色谱柱中，进行后续的分离和检测过程。
进样过程的关键是要确保样品能够被充分蒸发，并且能够稳定地进入色谱柱中，以保证后续的分离和检测的准确性和可靠性。
其次是分离过程。
色谱柱是气相色谱仪中的核心部件，它能够将混合物中的各种成分进行有效的分离。
色谱柱通常由填料和管壁组成，填料的种类和粒径会对分离效果产生重要影响。
当样品进入色谱柱后，不同成分会因为在填料中的分配系数不同而在色谱柱中发生分离，最终形成不同的峰。
分离过程的关键是要选择合适的色谱柱和填料，以及控制好色谱柱的温度和流速，以确保分离的准确性和分辨率。
最后是检测过程。
分离后的物质会通过检测器进行检测，常用的检测器包括火焰光度检测器、质谱检测器等。
检测器会将不同成分转化为电信号，并将其传送到数据处理系统中进行处理。
检测过程的关键是要选择合适的检测器，并且控制好检测条件，以确保检测的灵敏度和准确性。
总的来说，气相色谱仪的原理包括进样、分离和检测三个方面，每个方面都有其关键的技术要点。
只有这些技术要点都得到合理的控制和实施，才能够保证气相色谱仪的分析结果的准确性和可靠性。
希望本文所介绍的气相色谱仪的原理能够对大家有所帮助。
气相色谱仪的工作原理气相色谱仪（Gas Chromatograph，GC）是一种利用气相色谱技术对混合物中各组分进行分离、检测和定量的仪器。
气相色谱仪的核心部分是色谱柱，色谱柱内充填有吸附剂或分子筛，用于分离混合物中的各个组分。
仪器主要由进样系统、分离柱、检测器、数据处理系统和控制系统等组成。
工作原理如下：1. 进样系统：混合物通过进样系统插入气相色谱仪。
进样系统可以通过不同的方法将样品引入色谱柱中，如气相进样、液相进样、固相进样等。
样品进入色谱柱前，通常需要进行前处理，如稀释、浓缩、提取等。
2. 色谱柱：样品进入色谱柱后，被色谱柱内充填物质吸附或分离。
色谱柱内的填充物通常是具有高度选择性的固定相，例如液体或固体吸附剂。
不同组分在填充物上的亲和力不同，因此会以不同的速度通过色谱柱，实现组分分离。
3. 检测器：色谱柱中的分离组分通过移动相（也称为载气）带出柱后进入检测器进行检测。
常见的检测器包括热导检测器（Thermal Conductivity Detector，TCD）、火焰离子化检测器（Flame Ionization Detector，FID）、氮磷检测器（Nitrogen Phosphorus Detector，NPD）等。
不同的检测器对不同类型的分析物具有不同的灵敏度和选择性。
4. 数据处理系统：检测器会输出电信号，表示各组分的信号强度。
这些信号经过放大、滤波和转换等处理后，传送到数据处理系统进行电子信号的分析和处理。
数据处理系统可以绘制出色谱图，即通过峰的面积或高度计算各组分的相对含量。
5. 控制系统：控制系统用于控制进样系统、分离柱温度、检测器温度和流动相流速等参数，以保证分析的准确性和稳定性。
综上所述，气相色谱仪通过利用色谱柱对混合物中的组分进行分离，并通过检测器对分离后的组分进行检测和定量，最后通过数据处理系统进行数据分析，实现对不同组分的分析和定量。

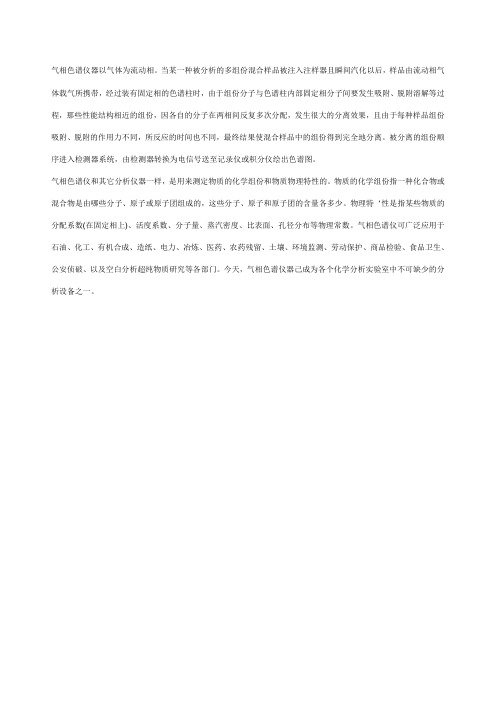

气相色谱仪器以气体为流动相。
当某一种被分析的多组份混合样品被注入注样器且瞬间汽化以后，样品由流动相气体载气所携带，经过装有固定相的色谱柱时，由于组份分子与色谱柱内部固定相分子间要发生吸附、脱附溶解等过程，那些性能结构相近的组份，因各自的分子在两相间反复多次分配，发生很大的分离效果，且由于每种样品组份吸附、脱附的作用力不同，所反应的时间也不同，最终结果使混合样品中的组份得到完全地分离。
被分离的组份顺序进入检测器系统，由检测器转换为电信号送至记录仪或积分仪绘出色谱图。
气相色谱仪和其它分析仪器一样，是用来测定物质的化学组份和物质物理特性的。
物质的化学组份指一种化合物或混合物是由哪些分子、原子或原子团组成的，这些分子、原子和原子团的含量各多少。
物理特‘性是指某些物质的分配系数(在固定相上)、活度系数、分子量、蒸汽密度、比表面、孔径分布等物理常数。
气相色谱仪可广泛应用于石油、化工、有机合成、造纸、电力、冶炼、医药、农药残留、土壤、环境监测、劳动保护、商品检验、食品卫生、公安侦破、以及空白分析超纯物质研究等各部门。
今天，气相色谱仪器己成为各个化学分析实验室中不可缺少的分析设备之一。
气相色谱仪的基本原理与结构一、气相色谱仪的基本原理：色谱法，又称色谱法或色谱法，是一种利用物质的溶解性和吸附性的物理化学分离方法。
分离原理是基于流动相和固定相混合物中各组分功能的差异。
以气体作为流动相的色谱法称为气相色谱法(Gas Chromatography，简称GC)，气相色谱是机械化程度很高的色谱方法，广泛应用于小分子量复杂组分物质的定量分析。
流动相:携带样品通过整个系统的流体，也称为载气。
固定相:色谱柱中的固定相、载体、固定液和填料。
二、气相色谱仪的组成：气相色谱仪主要由气路系统、采样系统、分离系统、检测及温控系统和记录系统组成。
图1. 气相色谱仪结构简图1. 气相色谱仪的气路系统气相色谱仪的气路系统包括气源、净化干燥管和载气流速控制装置，是一个载气连续运行的密闭管路系统，通过气相色谱仪的气路系统获得纯净、流速稳定的载气。
气相色谱仪的气路系统气密性、流量监测的准确性及载气流速的稳定性都是影响气相色谱仪性能的重要因素。
气相色谱仪中常用的载气有氢气、氮气和氩气，纯度要求99.999%以上，化学惰性好，不与待测组分反应。
载气的选择除了要求考虑待测组分的分离效果之外，还要考虑待测组分在不同载气条件下的检测器灵敏度。
2. 气相色谱仪的进样系统气相色谱仪的进样系统主要包括进样器和气化室两部分。
(1)注射器:根据待测组分的不同相态，采用不同的注射器。
通常，液体样品用平头微量进样器进样，如图2所示。
气体样品通常通过旋转六通阀或色谱仪提供的吸头微量进样器注入，如图2所示。
图2. 气体、液体进样器固体试样一般先溶解于适当试剂中，然后用微量注射器以液体方式进样。
（2）气化室：气化室一般由一根不锈钢管制成，管外绕有加热丝，作用是将液体试样瞬间完全气化为蒸气。
气化室热容量要足够大，且无催化效应，以确保样品在气化室中瞬间气化且不分解。
3. 气相色谱仪的分离系统气相色谱仪的分离系统是气相色谱仪的核心部分，作用是将待测样品中的各个组分进行分离。
气相色谱仪工作原理
气相色谱仪（Gas Chromatography，简称GC）是一种常用的色谱分析仪器，它通过气相色谱法进行物质的分离和定性、定量分析。
它的工作原理主要包括样品的进样、分离柱的分离、检测器的检测和数据处理等几个方面。
首先，样品被注入气相色谱仪的进样口，经过进样系统后，样品被导入分离柱中。
分离柱是气相色谱仪的关键部件，它通常由不同材质和不同极性的填料组成，用来分离混合物中的各种成分。
当样品通过分离柱时，不同成分会因为和填料的相互作用力不同而在柱中发生分离，从而实现对混合物的分离。
接下来，样品的各个成分被分离后，会被送入检测器进行检测。
检测器是气相
色谱仪中另一个重要的部件，它可以根据被检测物质的性质产生相应的信号。
常见的检测器包括火焰光度检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。
这些检测器可以对不同类型的物质进行检测，并将检测结果转化为
电信号输出。
最后，检测到的信号会被送入数据处理系统进行处理。
数据处理系统可以对信
号进行放大、滤波、积分等操作，最终将信号转化为峰面积或峰高度等数据。
通过对这些数据的处理，可以得到被分离物质的定量和定性分析结果。
总的来说，气相色谱仪的工作原理是通过进样、分离、检测和数据处理等步骤，将混合物中的各种成分进行分离和检测，最终得到定性和定量分析的结果。
它具有分离效率高、分析速度快、灵敏度高等优点，因此在化学分析、环境监测、药物分析等领域得到了广泛的应用。
气相色谱仪工作原理
气相色谱仪是一种基于分析样品中挥发性化合物的仪器。
该仪器的工作原理主要包括样品蒸发、色谱柱分离和检测三个步骤。
首先，样品会被蒸发成气态。
在气相色谱仪中，样品通常是液态或固态。
通过样品进样系统，样品会被注入到热的进样口中。
在进样口中，样品会被加热，使其蒸发成气体态。
蒸发后的样品进入到色谱柱。
色谱柱是气相色谱仪的核心部件。
色谱柱一般由一种或多种特殊的填料填充而成。
填料的选择取决于待测物性质和分离要求。
当样品进入色谱柱时，化合物会在填料中通过物理吸附、凝聚沉降、分子间作用等过程与填料发生相互作用，并在色谱柱中发生分离。
化合物分离的效果取决于填料的特性以及与填料之间的相互作用。
最后，分离后的化合物会通过检测器进行定量检测。
常用的检测器有火焰离子化检测器（FID）、热导检测器（TCD）、质
谱检测器等。
这些检测器可以根据化合物的特性，通过测量不同的信号如电流、电压、质荷比等来判定化合物的种类和浓度。
综上所述，气相色谱仪的工作原理是通过蒸发、色谱柱分离和检测三个步骤来分析样品中的挥发性化合物。
这个过程能够对复杂混合物进行有效分离和定量分析。
气相色谱法的工作原理
气相色谱法（Gas Chromatography, GC）是一种常用的分离和
分析技术，常用于分离和定量分析气体或挥发性液体的混合物。
其工作原理如下：
1. 采样：待分析的气体或挥发性液体样品通过一个小采样口或注射器进入色谱仪系统。
2. 色谱柱：样品进入后将通过一根柱状填充物（色谱柱）。
色谱柱通常是由不同材料制成的，如硅胶、聚酯、聚酰胺等。
填充物的特性取决于待分离的样品性质。
3. 载气：在色谱柱中，载气（也称为移动相）将样品推动通过填充物。
常用的载气有氮气、氦气等惰性气体。
4. 分离：样品组分在色谱柱中通过分散、吸附和蒸发等作用进行分离。
分离是基于组分分子与填充物之间的相互作用不同导致的。
不同组分由于与填充物的亲和力不同，会以不同速度通过色谱柱。
5. 检测器：待分离的组分通过色谱柱后，将进入检测器。
常见的检测器包括热导检测器（Thermal Conductivity Detector, TCD）、火焰光度检测器（Flame Ionization Detector, FID）、
质谱检测器等。
6. 数据处理：检测器将所得的信号转化成电信号送至数据采集系统，并进行数据处理与分析。
通过以上步骤，气相色谱法可以实现对混合物中挥发性物质的分离和定量分析。
该方法广泛应用于环境监测、食品安全、化学分析等领域。
系统由储液器、泵、进样器、色谱柱、检测器、记录仪等几部分组成。
储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱(固定相)内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来高效液相色谱仪主要有进样系统、输液系统、．分离系统、检测系统和数据处理系统，下面将分别叙述其各自的组成与特点。
1．进样系统液相色谱仪一般采用隔膜注射进样器或高压进样间完成进样操作，进样量是恒定的。
这对提高分析样品的重复性是有益的。
2．输液系统该系统包括高压泵、流动相贮存器和梯度仪三部分。
高压泵的一般压强为l．47～4．4X107Pa，流速可调且稳定，当高压流动相通过层析柱时，可降低样品在柱中的扩散效应，可加快其在柱中的移动速度，这对提高分辨率、回收样品、保持样品的生物活性等都是有利的。
流动相贮存错和梯度仪，可使流动相随固定相和样品的性质而改变，包括改变洗脱液的极性、离子强度、PH值，或改用竞争性抑制剂或变性剂等。
这就可使各种物质（即使仅有一个基团的差别或是同分异构体）都能获得有效分离。
3.分离系统该系统包括色谱柱、连接管和恒温器等。
色谱柱一般长度为10～50cm （需要两根连用时，可在二者之间加一连接管），内径为2～5mm，由"优质不锈钢或厚壁玻璃管或钛合金等材料制成，住内装有直径为5～10μm粒度的固定相（由基质和固定液构成）．固定相中的基质是由机械强度高的树脂或硅胶构成，它们都有惰性（如硅胶表面的硅酸基因基本已除去）、多孔性（孔径可达1000?）和比表面积大的特点，加之其表面经过机械涂渍（与气相色谱中固定相的制备一样），或者用化学法偶联各种基因（如磷酸基、季胺基、羟甲基、苯基、氨基或各种长度碳链的烷基等）或配体的有机化合物。
气相色谱仪原理（图文详解）什么是气相色谱本章介绍气相色谱的功能和用途，以及色谱仪的基本结构。
气相色谱（GC)是一种把混合物分离成单个组分的实验技术。
它被用来对样品组分进行鉴定和定量测定：基子时间的差别进行分离和物理分离（比如蒸馏和类似的技术）不同，气相色谱（GC)是基于时间差别的分离技术。
将气化的混合物或气体通过含有某种物质的管，基于管中物质对不同化合物的保留性能不同而得到分离。
这样，就是基于时间的差别对化合物进行分离。
样品经过检测器以后，被记录的就是色谱图（图1),每一个峰代表最初混合样品中不同的组分。
峰出现的时间称为保留时间，可以用来对每个组分进行定性，而峰的大小（峰高或峰面积）则是组分含量大小的度量。
图1典型色谱图系统一个气相色谱系统包括可控而纯净的载气源.它能将样品带入GC系统进样口，它同时还作为液体样品的气化室色谱柱，实现随时间的分离检测器，当组分通过时，检测器电信号的输出值改变，从而对组分做出响应某种数据处理装置图2是对此作出的一个总结。
样品载气源一^ 进样口一^ 色谱柱一^ 检测器一_ 数据处理」图2色谱系统气源载气必须是纯净的。
污染物可能与样品或色谱柱反应，产生假峰进入检测器使基线噪音增大等。
推荐使用配备有水分、烃类化合物和氧气捕集阱的高纯载气。
见图钢瓶阀若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净化器，并且使气源尽可能靠近仪器的背面。
进样口进样口就是将挥发后的样品引入载气流。
最常用的进样装置是注射进样口和进样阀。
注射进样口用于气体和液体样品进样。
常用来加热使液体样品蒸发。
用气体或液体注射器穿透隔垫将样品注入载气流。
其原理（非实际设计尺寸）如图4所示。
样品从机械控制的定量管被扫入载气流。
因为进样量通常差别很大，所以对气体和液体样品采用不同的进样阀。
其原理（非实际设计尺寸）如图5所示。
进样阀通常与进样口连接，特别在分流进样模式时，进样阀连接到分流/不分流进样口。
色谱柱分离就在色谱柱中进行。

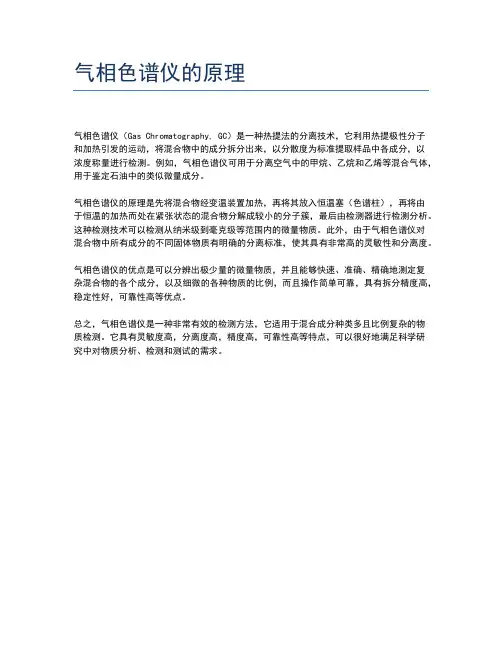

气相色谱仪的原理
气相色谱仪（Gas Chromatography, GC）是一种热提法的分离技术，它利用热提极性分子
和加热引发的运动，将混合物中的成分拆分出来，以分散度为标准提取样品中各成分，以
浓度称量进行检测。
例如，气相色谱仪可用于分离空气中的甲烷、乙烷和乙烯等混合气体，用于鉴定石油中的类似微量成分。
气相色谱仪的原理是先将混合物经变温装置加热，再将其放入恒温塞（色谱柱），再将由
于恒温的加热而处在紧张状态的混合物分解成较小的分子簇，最后由检测器进行检测分析。
这种检测技术可以检测从纳米级到毫克级等范围内的微量物质。
此外，由于气相色谱仪对
混合物中所有成分的不同固体物质有明确的分离标准，使其具有非常高的灵敏性和分离度。
气相色谱仪的优点是可以分辨出极少量的微量物质，并且能够快速、准确、精确地测定复
杂混合物的各个成分，以及细微的各种物质的比例，而且操作简单可靠，具有拆分精度高，稳定性好，可靠性高等优点。
总之，气相色谱仪是一种非常有效的检测方法，它适用于混合成分种类多且比例复杂的物
质检测。
它具有灵敏度高，分离度高，精度高，可靠性高等特点，可以很好地满足科学研
究中对物质分析、检测和测试的需求。
气相色谱仪，简称气色，是一种在化学分析中广泛使用的仪器。
它通过气相色谱技术，能够快速、高效地对化合物进行分离和检测。
气相色谱仪不仅在化学、环境、食品等领域有着重要的应用，还在医学和生物学等领域有着广泛的用途。
本文将从气相色谱仪的基本原理入手，深入探讨这一技术的工作原理、应用及其对科学研究和产业发展的影响。
1.气相色谱仪的工作原理1.1 柱温控制系统：气相色谱仪中的柱温控制系统对分离效果有着重要的影响。
柱温的选择需根据待分离组分的性质和柱子的特性，过低的温度会导致分辨率降低，过高的温度则会造成样品的分解和柱子失效。
1.2 载气系统：载气是气相色谱仪中的重要组成部分，它能够带动样品与固定相在毛细管内的分离。
常用的载气有氮气、氢气和惰性气体等。
1.3 采样系统：气相色谱仪的采样系统对样品的进样速度和精确度有着重要的要求。
采样器的选择应根据待分析样品的性质和实验要求进行合理选择。
2.气相色谱技术的应用2.1 化学分析：气相色谱技术在化学分析中有着广泛的应用，它可以对各种有机化合物进行精准的分离和检测，具有高分辨率和灵敏度高的特点。
2.2 环境监测：气相色谱技术能够对大气中的各种有机物和污染物进行准确的监测和分析，对环境保护和污染治理有着重要的意义。
2.3 食品检测：气相色谱技术在食品行业中的应用也十分广泛，能够对食品中的农药残留、添加剂和食品成分进行精确的检测。
3.气相色谱技术的影响气相色谱技术的发展对科学研究和产业发展有着重要的影响。
它为化学分析提供了高效、快速和精确的手段，推动了化学、环境、食品等领域的发展。
气相色谱技术的不断进步也为科学研究提供了更加丰富和准确的数据，促进了科学的发展。
总结回顾气相色谱技术作为一种高效的分析工具，已经在各个领域发挥着重要的作用。
它的工作原理及应用前景都展现出了巨大的潜力和发展空间。
随着科学技术的不断进步，相信气相色谱技术将会在更广泛的领域得到应用，为人类社会的发展进步贡献更多的力量。
气相色谱仪工作原理气相色谱仪（Gas Chromatograph，GC）是一种常用的分离和分析技术，它通过将样品分解为气态物质并在分析柱中进行分离，将目标化合物分离出来并进行检测和定量分析。
气相色谱仪的工作原理可以分为样品进样系统、气相输送系统、分离柱、检测器和数据处理系统几个部分。
首先，样品进样系统负责将待测样品引入气相色谱仪。
进样系统通常包括样品容器、进样器以及进样口。
样品通常以液态或固态形式存在，进入样品容器后，通过进样器将样品引入色谱柱。
接下来，气相输送系统负责将样品从进样器中引入色谱柱中。
气相输送系统由载气源、进样器、气相分配器和色谱柱组成。
载气的选择会根据分析需要和样品性质进行调整。
进样器将待测样品以气态形式引入气相分配器中，气相分配器将待测样品与载气混合，然后将混合气体引入色谱柱。
分离柱是气相色谱仪中最重要的组成部分，用于将整个样品分离成各个组分。
分离柱通常由玻璃或金属制成，其内壁涂覆有液相静态涂层或固定相。
根据需要，分离柱可以采用不同的填充物来实现对不同化合物的分离。
当混合气体进入分离柱时，化合物会根据其在固定相上的亲密程度不同而发生分离，从而达到分离的目的。
在分离完成后，待测化合物进入检测器。
气相色谱仪中常用的检测器包括火焰离子化检测器（Flame Ionization Detector，FID）、热导率检测器（Thermal Conductivity Detector，TCD）、电子捕获检测器（Electron Capture Detector，ECD）等。
不同的检测器具有不同的特点和适用范围，可以用于分析不同类型的化合物。
最后，数据处理系统用于记录、分析和处理检测器输出的信号。
数据处理系统通常由计算机和相关的软件组成，可以对检测到的信号进行定量分析、谱图显示和数据处理等操作，以获得准确的结果。
总结起来，气相色谱仪通过样品进样系统、气相输送系统、分离柱、检测器和数据处理系统等组成部分的协同工作，实现了对样品分离和定量分析的目的。
气相色谱仪的分离原理
气相色谱仪的分离原理是基于样品在气相流动下通过固定相柱的分离作用。
在气相色谱仪中，样品首先被蒸发并注入进入流动相（载气）中，然后由流动相输送到柱子。
柱子通常被填充或涂覆了固定相，样品在固定相上发生吸附、分配或化学反应，达到分离的目的。
具体的分离原理有以下几种：
1. 吸附色谱：在吸附色谱中，固定相通常是一种多孔的固体材料，样品成分通过物理吸附在固定相上进行分离。
不同成分在固定相上的吸附能力不同，因此在柱子中停留时间不同，最终实现分离。
2. 分配色谱：在分配色谱中，固定相是一种液体，称为液态固定相或液相。
样品成分在液态固定相和气相之间进行分配，根据不同成分在两相间的分配系数不同来实现分离。
3. 离子交换色谱：在离子交换色谱中，固定相通常是带电的，称为离子交换树脂。
样品溶液中的带电成分与离子交换树脂表面的离子进行交换，实现分离。
4. 亲水色谱：在亲水色谱中，固定相通常是亲水性的材料，样品中的水溶性成分与固定相上的水分子之间进行分配，实现分离。
不同的分离原理适用于不同类型的样品和分离目的。
通过选择
适当的固定相和操作条件，可以实现对复杂混合物的高效分离和定量分析。
气相色谱仪原理
气相色谱仪（Gas Chromatography，简称GC）是一种分析仪器，利用样品被蒸发为气态并在固定相（固定在柱子内壁上）上的相互作用中分离成分的分析方法。
气相色谱仪的原理是基于样品分子在气相组分间扩散速度差异的基础上进行分离。
样品首先通过进样器被蒸发为气态，进而进入色谱柱。
色谱柱是一个长而细的管状结构，内壁涂上液态的固定相，如聚硅氧烷。
样品在固定相上发生吸附和解吸的过程，从而实现成分的分离。
在柱子中，样品分子通过吸附和解吸的交替过程在固定相上移动。
吸附是指样品分子在固定相上发生强吸附，停留在固定相上一段时间；解吸则是指样品分子从固定相上脱附为气相，向前移动。
由于各组分的吸附和解吸速度不同，使得它们在色谱柱中的停留时间也不同，从而实现了成分的分离。
分离完成后，样品成分进入检测器进行检测。
常用的检测器有火焰离子化检测器（Flame Ionization Detector，简称FID）、
热导率检测器（Thermal Conductivity Detector，简称TCD）等。
检测器会将信号转换为电信号，进而由数据系统进行记录和分析。
总的来说，气相色谱仪通过样品的气态化和在固定相上的相互作用实现了成分的分离，再通过检测器进行检测和记录，从而得到所需的分析结果。
这种分析方法有许多优点，如高分离效
率、高分辨率和广泛适用性，因此在许多领域中得到了广泛的应用。
气相色谱仪的原理及应用1. 引言气相色谱仪是一种常用的分析仪器，被广泛应用于化学、药学、环境监测、食品安全等领域。
本文将介绍气相色谱仪的基本原理以及其在不同领域的应用。
2. 气相色谱仪的原理2.1. 气相色谱的基本原理气相色谱的基本原理是通过样品在载气的流动下，在色谱柱中进行分离。
柱内的分离是通过样品和柱填料之间的不同相互作用来实现的。
在气相色谱仪中，样品首先被进样器蒸发到气态，然后被注入载气流中，通过进样口进入色谱柱。
样品成分会因为与柱填料的相互作用而在柱内进行分离，最后通过检测器进行检测。
2.2. 气相色谱仪的组成及工作原理气相色谱仪主要由进样系统、色谱柱、检测系统和数据处理系统组成。
进样系统负责将样品引入色谱柱，色谱柱负责样品的分离，检测系统负责检测分离出的化合物，数据处理系统负责对检测结果进行处理和分析。
3. 气相色谱仪的应用3.1. 环境监测气相色谱仪在环境监测中起着重要的作用。
例如，可以通过气相色谱仪对大气中的有害气体进行监测，如二氧化硫、甲醛等。
此外，气相色谱仪还可用于水体中有机物的分析，如水中的苯、甲苯、二甲苯等。
3.2. 食品安全检测气相色谱仪在食品安全检测中也有广泛的应用。
通过气相色谱仪可以对食品中的农药残留、重金属、食品添加剂等进行分析和检测。
这对于保证食品安全，确保消费者健康至关重要。
3.3. 药物分析气相色谱仪在药物分析中起着重要的作用。
它可以用于药物的纯度分析、同质异构体分析以及药物代谢产物的分析等。
准确的药物分析可以保证药物的质量和疗效，对于药物研发和质量控制具有重要意义。
3.4. 石油化工在石油化工领域，气相色谱仪被广泛应用于原油组分分析、炼油过程的监测以及催化剂的研究。
通过气相色谱仪可以对石油化工过程中产生的各种化合物进行分析和检测，有助于提高石油化工生产的效率和质量。
4. 结论气相色谱仪作为一种重要的分析仪器，具有广泛的应用前景。
它的原理简单明了，可以对各种化合物进行快速、准确的分离和检测。
气相色谱仪的工作原理
气相色谱仪是一种通过气体载流相和固定相之间的分离作用来分离和识别化合物的分析仪器。
它的工作原理如下：
1. 样品进样：待分析的样品首先通过进样口进入气相色谱仪中。
样品可以是气体、液体或固体。
2. 气体载流相：样品与惰性气体（例如氮气、氦气等）混合，形成气体载流相。
这种气体负责将样品带入色谱柱中并在其中传播。
3. 色谱柱：色谱柱是气相色谱仪中最关键的部分。
它有两种主要类型，即填充柱和毛细管柱。
填充柱是由吸附材料或离子交换材料填充的管状容器。
毛细管柱是一种非常细的管状容器。
4. 分离：样品在色谱柱中按照化学性质不同被固定相吸附或溶解在载流相中。
不同的化合物之间由于化学性质的不同会有不同的分配系数，因此它们在色谱柱中传播速度不同，从而实现了对样品的分离。
5. 检测器：在色谱柱的出口处，有一个专门的检测器用于检测样品。
常用的检测器有火焰离子化检测器（FID）、光电离检测器（PID）、热导率检测器（TCD）
等。
这些检测器可以根据样品的特性发出信号，用于计算和分析。
6. 数据分析：检测器输出的数据通过计算机或数据处理系统进行分析和处理。
分析人员可以根据输出信号的强弱、时间等信息来确定样品中化合物的种类和浓度。
总的来说，气相色谱仪通过将样品带入色谱柱中，利用载流相和固定相之间的分离作用，将化合物分离并识别出来，从而实现对样品的分析。
气相色谱仪（Gas Chromatography，GC）是一种分离和分析化合物的技术，其原理是将混合物分离成单独的化合物，然后通过检测这些化合物的相对浓度来确定它们的含量。
气相色谱仪的原理是将混合物分离成单独的化合物，然后通过检测这些化合物的相对浓度来确定它们的含量。
这种技术是通过将混合物注入到柱子中来实现的，柱子中填充了一种称为固定相的材料，这种材料可以与混合物中的化合物发生化学反应，从而将它们分离开来。
气相色谱仪的工作原理步骤：
1. 样品的制备：首先将需要分析的混合物制备成气态样品，通常需要将样品加热，使其变成气态。
2. 样品的注入：将气态样品注入到气相色谱仪的柱子中。
3. 分离：柱子中填充了一种固定相材料，当气态样品通过柱子时，会与固定相发生化学反应，从而将混合物分离成单独的化合物。
4. 检测：分离后的化合物通过柱子后，会进入到检测器中，检测器会测量每种化合物的相对浓度。
5. 数据分析：通过比较每种化合物的相对浓度，可以确定混合物中每种化合物的含量。
详细工作原理：
1. 柱子的选择：柱子的选择对气相色谱仪的分离效果有很大的影响，不同的柱子材料和填充物可以用于不同类型的化合物分离。
2. 检测器的选择：检测器的选择也会影响气相色谱仪的分析效果，不同的检测器可以用于检测不同类型的化合物。
3. 样品的预处理：在进行气相色谱仪分析前，有时需要对样品进行一些预处理，例如提取、浓缩、净化等，以便更好地进行分离和分析。
气相色谱仪原理（图文详解）什么是气相色谱本章介绍气相色谱的功能和用途，以及色谱仪的基本结构。
气相色谱（GC)是一种把混合物分离成单个组分的实验技术。
它被用来对样品组分进行鉴定和定量测定》：基子时间的差别进行分离和物理分离（比如蒸馏和类似的技术）不同，气相色谱（GC)是基于时间差别的分离技术。
将气化的混合物或气体通过含有某种物质的管，基于管中物质对不同化合物的保留性能不同而得到分离。
这样，就是基于时间的差别对化合物进行分离。
样品经过检测器以后，被记录的就是色谱图（图1),每一个峰代表最初混合样品中不同的组分。
峰出现的时间称为保留时间，可以用来对每个组分进行定性，而峰的大小（峰高或峰面积）则是组分含量大小的度量。
图1典型色谱图系统一个气相色谱系统包括可控而纯净的载气源.它能将样品带入GC系统进样口，它同时还作为液体样品的气化室色谱柱，实现随时间的分离检测器，当组分通过时，检测器电信号的输出值改变，从而对组分做出响应某种数据处理装置图2是对此作出的一个总结。
样品载气源一^ 进样口一^ 色谱柱一^ 检测器一_ 数据处理」图2色谱系统气源载气必须是纯净的。
污染物可能与样品或色谱柱反应，产生假峰进入检测器使基线噪音增大等。
推荐使用配备有水分、烃类化合物和氧气捕集阱的高纯载气。
见图钢瓶阀若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净化器，并且使气源尽可能靠近仪器的背面。
进样口进样口就是将挥发后的样品引入载气流。
最常用的进样装置是注射进样口和进样阀。
注射进样口用于气体和液体样品进样。
常用来加热使液体样品蒸发。
用气体或液体注射器穿透隔垫将样品注入载气流。
其原理（非实际设计尺寸）如图4所示。
样品从机械控制的定量管被扫入载气流。
因为进样量通常差别很大，所以对气体和液体样品采用不同的进样阀。
其原理（非实际设计尺寸）如图5所示。
进样阀通常与进样口连接，特别在分流进样模式时，进样阀连接到分流/不分流进样口。
色谱柱分离就在色谱柱中进行。
因为用户可以选择不同的色谱柱.故使用一台仪器能够进行许多不同的分析。
图因为大多数分离都强烈依赖于温度.故色谱柱要安装在能够精密控温的柱箱内.见图6。
从色谱柱里出来的含有分离组分的载气流通过检测器而产生信号。
检测器的输出信号经过转化后成为色谱图，见图检测器有几种类型的检测器可供选择，但是所有的检测器的功能都是相同的：当纯的载气（没有待分离组分）流经检测器时，产生稳定的电信号（基线当有待分离组分通过检测器时.产生不同的信号。
数据处理测量色谱图记录下了检测器输出的电信号。
它可以通过以下几种方式进行处理：在带状图记录仪上记录使用数字积分仪处理用计算机数据系统处理传统的带状图记录仪必须手工测量峰的保留时间和峰大小。
积分仪和数据系统则可直接进行这些测量。
强烈推荐使用积分仪和数据系统，因为它们有很好的重现性和灵敏度。
计算色谱峰的保留时间和峰大小必须转换成待分离组分的名称和含量。
这可以通过与已知样品（校准样品）的保留时间和响应值大小进行比较来完成。
这种比较可以手工完成.但是鉴于速度和准确性. 采用数据处理系统是最好的。
仪器控制某些数据系统和GC组合还可通过数据系统计算机提供对GC的直接控制。
这样就能创建可存储的方法.需要时调用储存的方法即可.从而可实现高度的自动化分析。
一些样品已经是气体（例如室内或室外的空气，可燃气体等），则可以用气体注射器或气体进样阀直接进样。
大多数样品为液体，为了用气相色谱来分析，必须首先使之气化这常常由加热的进样口和液体注射器或液体进样阀相结合而完成的进样口进样口的设计和选择取决于色谱柱的直径和类型。
下一章将介绍色谱柱类型，填充柱和毛细管柱。
填充柱和大口径毛细管柱使用填充柱进样口；小口径的毛细管柱使用分流/不分流进样口。
填充柱进样口填充柱进样口是为填充柱设计的。
可更换的衬管使进样口适用于特定内径的色谱柱，柱内径一般为1/8或1/4英寸。
典型的设计如图8所示。
当用大口径毛细管柱时，专用的衬管使得它们可以用于填充柱进样口。
这种色谱柱的柱容量与填充柱的类似。
样品用注射器穿过隔垫注入到载气流中。
加热的进样口使样品(如果是液体）气化，而后载气将气化的样品带入色谱柱。
分流/不分流进样口分流/不分流进样用毛细管柱，有两种操作模式。
分流模式毛细管柱有较小的样品容量。
进样量必须非常少.通常远少于1 微升，以防止色谱柱超载。
如此小的样品量操作起来是很困难的。
分流模式提供了一种方法来解决此问题：采用通常的进样量.气化.然后只把其中一部分引入到色谱柱内进行分析。
其余大部分经分流出口放空。
图9为典型的分流/不分流进样口的分流模式。
分流阀开启并一直维持此状态。
样品被注射进衬管，同时被气化。
气化的样品在色谱柱（气流阻力大）和分流放空口（气流阻力可调）之间分配。
不分流进样模式此模式特别适用于低浓度的样品。
它将样品捕集在柱头，同时将残留在进样口的溶剂气体放空。
此模式包括两个步骤- 1注射样品关闭分流阀。
载气流在隔垫吹扫气出口和色谱柱之间分配。
柱头压力由分流放空调节阀来设定，从而设定流过色谱柱的流速。
注射样品。
溶剂（主要的样品成分）在富集样品的柱头产生饱和区带。
进样口流量隔垫螺母隔垫吹扫控制阀和隔垫气控制图10 不分流模式进样进样口吹扫在样品被捕集到色谱柱头之后，打开分流阀。
将残留在进样口中的气体（此时大部分是溶剂）放空。
现在流路和分流模式是相同的（图9)。
升高柱温，开始将样品组分引入色谱柱并分离。
此方法对于沸点比溶剂高的组分的分离是很有效的。
溶剂峰将会很大。
要采用程序升温将目标化合物的峰和溶剂峰分离。
不分流模式进样步骤成功的不分流进样包括以下几个步骤：在加热的进样口中使样品和溶剂挥发。
采用较低的柱温在柱头产生一个溶剂饱和区带。
利用此区带使样品在柱头进行富集和重组。
在所有样品，或至少是大部分样品进入色谱柱后，通过打开分流放空阀放空进样口中残留的样品气体。
升高柱温，先将溶剂，然后将样品从柱头释放。
操作参数初始值设定您必须通过实验来确定最佳操作参数值。
表1提供了一些建议的参数设置初始值：表1 不分流进样模式的进样口参数初始值设置仪器参数建议初始值柱温低于溶剂沸点柱箱初始时间>分流阀开启时间分流放空阀开启时间衬管体积< 2/柱流速注射进样技术每一个色谱峰的起始点是与载气混合的挥发的样品区域的一部分在样品组分于柱内被分离的过程中，样品区域由于扩散而展宽。
任何色谱峰的宽度都不会比初始区域宽度更窄。
由于分离窄峰比宽峰容易得多.故必须使初始区域宽度最小化。
理想的注射进样技术是：将样品充入注射器，调节进样量。
将注射器的针尖以尽可能深地速度穿过进样隔垫（进样口的设计者假定您会这样做）。
快速压下注射器推杆。
立即把针从进样口拔出。
重要的就是速度》任何迟疑都将导致样品区域宽度增大。
如果一个熟练的操作者按以上方法进样，他能达到3到4%的进样量重复性。
能够限制注射器推杆移动距离的机械装置能提高进样重复性。
应避免使用在两个气泡间捕集样品的注射技术。
这样您必须做两次估算，因而使进样量的误差增倍。
自动进样的优点自动进样器是解决进样问题的一个方法。
它们能够实现高度重复的进样。
因此，它们通常允许采用更简单的峰的含量计算方法(用外标法，而不是内标法）。
如果配备有自动进样器（装备有样品盘.并与数据系统连接）. 就可以进行全自动分析。
气体样品进样阀包括一个定量管和将定量管接入载气流和脱离载气流的阀体。
图Ii所示为一种常用的进样机理。
样品量通过定量管来确定。
定量管是可以更换的，因此一个进样阀能够提供多种高度重复的进样体积。
液体进样阀这与气体进样阀的原理是一样的。
由于液体进样要求更小的进样体积，因此“定量管”是构成阀体的一部分，且是不可更换的。
如果要改变进样量，您必须更换整个进样阀。
进样口温度气体样品对于气体样品而言.进样口不需要气化任何物质.因此也就没有必要加热。
然而.大多数色谱工作者更倾向于加热进样口以保证进样口不会使任何物质冷凝。
常用的进样口温度为10(TC。
液体样品液体样品要求加热进样口。
温度要足够高以使样品气化.但又不能过高而导致样品分解。
温度足够髙开始将进样口温度设置为溶剂沸点值并观察色谱峰形。
如果所有色谱峰的峰形大致相同（大小不同），说明进样口温度已经足够高了。
如果后流出的色谱峰显得过宽，就将进样口温度升高10 'C看峰形是否改善。
温度过高如果出现的峰数比组分数还多，且峰型较差，说明可能有样品分解发生。
在进样口发生分解所产生的峰，其大小主要取决于进样口温度。
为了验证是否发生分解，稍稍降低进样口温度后进行第二次分析，然后比较峰的大小。
若有明显的变化，就表明在进样口处有样品分解发生。
气相色谱原理组分分离色谱柱如何对化合物进行分离混合物在色谱柱内被分离为单个组分。
许多色谱柱都可以用来分离混合物。
色谱柱的选择取决于混合物的性质和所需获得的信息(分析目的）》然而，所有色谱柱都基于同样的工作原理。
色谱柱如何对化合物进行分离这是一段含有两个样品组分（彩色的圆点）的色谱柱的横截面, 它既没有填料，也没有涂层。
这样的色谱柱只是空柱（图载气流图12 未经涂层的色谱柱如果过几秒钟后您再观察，色谱柱内的情况就发生了改变(图图13 几分钟后由于载气流的带动，样品向柱的右端移动。
并且由于样品区域和周围载气中样品浓度的不同而使得样品区带展宽。
样品组分仍然是混合在一起的。
现在我们在柱子的内表面涂一层高沸点物质，然后重复此实验我们可以用所希望的任何涂层。
在这个例子中，我们选用能够溶解兰色圆点组分而不能溶解黄色圆点组分的固定液。
兰色组分在固定相和载气两相之间进行分配。
黄色组分则停留在气相中。
几秒钟以后我们再观察色谱柱.我们会发现（黄色组分与涂层之间没有作用》它随载气一同流过色谱柱并首先从色谱柱中流出。
兰色组分在固定液和载气之间进行分配。
它以较慢的速度流过色谱柱而后流出色谱柱。
样品已经开始分离为两个峰。
色谱基本原理当气化的组分与气相和固定（涂层）相共存时.它就根据对两相相对吸附性能的不同而在两相间进行分配。
此“吸附性能”可以是溶解度，挥发性，极性，特殊的化学相互作用，或其他任何存在于样品组分间的性质差异。
如果一相是固定的（涂层）而另一相是流动的（载气），组分将会以比流动相慢的速度迁移。
迁移速度慢的程度取决于相互作用的大小。
如果不同组分有不同的“吸附性能”，它们将会随时间而被分离。
毛细管柱是将固定相涂在管内壁的开口管.其中没有填充物。
毛细管柱的内径从0.1到0.5毫米。
典型的柱长是30米.见图16。
图16 毛细管柱毛细管柱产生很窄的色谱峰。
这有利于分离非常复杂的混合物。
例如，常用的汽车燃油的分析将产生400到500个色谱峰。
色谱柱类型毛细管柱这些用熔融石英毛细管制成的色谱柱呈很好的惰性。
在不锈钢和玻璃柱上拖尾现象很严重的样品，如硫醇类化合物，在毛细管柱上能够达到基线分离。
