空间数据结构和数据模型新

测绘工程中的地理空间数据模型与数据结构在测绘工程领域，地理空间数据模型与数据结构是至关重要的组成部分，它们为有效地收集、存储、管理和分析地理空间信息提供了基础框架。

地理空间数据，简单来说，就是描述地球表面及相关现象的位置、形状、属性等信息的数据。

这些数据来源广泛，包括卫星影像、航空摄影、地面测量等。

而如何将这些海量、复杂的数据进行合理的组织和管理，以便能够快速、准确地获取和处理所需的信息，就需要依靠有效的数据模型和数据结构。

地理空间数据模型是对地理空间现象的抽象和概念化表示。

常见的数据模型有矢量数据模型和栅格数据模型。

矢量数据模型将地理空间中的实体表示为点、线、面等几何对象，并通过坐标来精确描述其位置和形状。

比如，一条道路可以用一系列有序的点连接成的线来表示，一个湖泊可以用一个封闭的多边形面来表示。

矢量数据模型的优点在于数据精度高、存储空间小，并且能够方便地进行几何计算和空间分析。

然而，它在处理连续变化的地理现象，如地形起伏时，就显得不够灵活。

栅格数据模型则将地理空间划分成规则的网格单元，每个单元对应一个数值，用来表示该位置的某种属性。

例如，数字高程模型就是一种常见的栅格数据，其中每个网格单元的值代表该点的海拔高度。

栅格数据模型适用于表示连续变化的地理现象，但其数据量通常较大，精度相对较低。

除了这两种基本的数据模型，还有面向对象的数据模型。

这种模型将地理空间中的实体看作具有属性和方法的对象，能够更好地模拟现实世界中的复杂地理现象。

在实际应用中，往往需要根据具体的需求和数据特点选择合适的数据模型。

比如，在城市规划中，对于建筑物、道路等具有明确边界的地理实体，通常采用矢量数据模型；而在进行大面积的地形分析时，栅格数据模型可能更为适用。

数据结构则是数据模型在计算机中的具体实现方式。

常见的地理空间数据结构有链表、数组、树、图等。

链表结构适合处理数据量较小、插入和删除操作频繁的数据。

数组结构则具有随机访问速度快的优点，但插入和删除操作相对复杂。

三维空间数据模型与数据结构三维空间数据模型与数据结构1.引言1.1 研究背景1.2 目的与目标1.3 文档结构2.三维空间数据模型2.1 点、线、面的表示方法2.2 基本几何对象的属性2.3 三维坐标系的建立2.4 地理坐标系与投影坐标系3.三维空间数据结构3.1 常见的数据结构3.1.1 三角网格3.1.2 边界表示3.1.3 引索格网3.2 空间索引结构3.2.1 R树3.2.2 KD树3.2.3 四叉树3.3 数据组织与存储方式3.3.1 点云数据3.3.2 体素数据3.3.3 多边形网格数据4.三维空间数据模型与数据结构的应用4.1 地理信息系统4.2 三维建模与可视化4.3 四维空间数据模型4.4 三维分析与计算5.本文档涉及附件5.1 附件一：三维空间数据模型示例代码5.2 附件二：三维空间数据结构图示6.本文所涉及的法律名词及注释6.1 数据模型：指描述现实世界对象及其相互关系的数据结构和操作的概念模型。

6.2 数据结构：指数据元素之间相互关系的一种结构或组织形式。

6.3 三维坐标系：由三个相互垂直的坐标轴构成的坐标系，用于描述点的位置。

6.4 地理坐标系：一种地球表面坐标系统，用经度和纬度表示点的位置。

6.5 投影坐标系：地理坐标系在地图上的投影表示。

6.6 R树：一种用于索引多维空间数据的数据结构，用于加速空间查询操作。

6.7 KD树：一种用于分割k维空间的数据结构，用于加速最近邻搜索等操作。

6.8 四叉树：一种用于划分二维空间的数据结构，用于加速空间查询操作。

6.9 点云数据：由一系列点组成的三维数据表示形式。

6.10 体素数据：将三维空间划分为小立方体，每个立方体存储一个属性值。

6.11 多边形网格数据：由一系列相邻三角形或四边形组成的三维网格数据。

三、空间数据结构与GIS数据模型地理信息系统所处理的数据与一般事务性信息系统如银行管理系统、图书检索系统不同。

GIS的数据处理不仅包括所研究对象的属性关系，还包括研究对象的空间位臵以及空间拓扑关系等信息，数据量大，结构复杂。

因此，人们对GIS中的数据结构和数据模型进行了大量的研究，并发展了一整套空间数据处理的算法。

一、空间数据结构的概念数据结构是指数据的组织形式，可以分为抽象数据结构(或称逻辑结构)和数据存贮结构(或称物理结构)来进行研究。

所谓抽象数据结构是指人们仅从概念上描绘数据之间的排列和联系，而并不涉及数据和具体程序管理细节。

数据存贮结构则是为实现某一抽象数据结构而具体设计的数据存贮管理方式.是依照任务的不同，软件系统和设计者的不同而改变的，具有一定的特殊性，是前者的一个具体实现。

地理空间数据在GIS中的流向可以认为经历了四个阶段。

用户认知的数据结构输入GIS系统后转换成为GIS空间数据结构，然后，为有效地进行数据管理，将其转化为数据库结构，最后按某种特定程式以硬件结构写入存贮介质。

上述流程即为数据的输入过程。

地理空间实体可以抽象为点、线、面三种基本地形要素来表示它的位臵、形状、大小、高低等。

---点(零维)：又称为元素或像元，是一个数据点，具有一对(x，y)坐标相至少—个属性，逻辑上不能再分。

这里所谓逻辑上不能再分是指抽象的点而不是几何点，因为事实上抽象的点可以是实体线段或面块，对某个比例尺或图像分辨率而言，它们可以被抽象为以一对坐标表示的数据点。

---线：是由一个(x,y)坐标对序列表示的具有相同属性的点的轨迹。

线的形状决定坐标对序列的排列顺序，线上每个点有不多于二个邻点。

地理实体，如河流、道路、地形线、公共设施走廊、区域边界、地质界线等均属线状地物，其特点是线上各点有相同的公共属性并至少存在一个属性。

---面：是以(x,y)坐标对的集合表示的具有相同属性的点的轨迹。

面的形状不受各点坐标对排列顺序的影响。

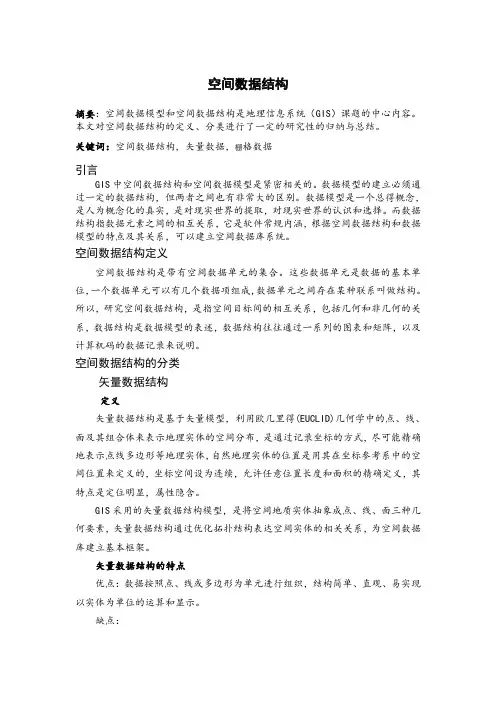

空间数据结构摘要：空间数据模型和空间数据结构是地理信息系统（GIS）课题的中心内容。

本文对空间数据结构的定义、分类进行了一定的研究性的归纳与总结。

关键词：空间数据结构，矢量数据，栅格数据引言GIS中空间数据结构和空间数据模型是紧密相关的。

数据模型的建立必须通过一定的数据结构，但两者之间也有非常大的区别。

数据模型是一个总得概念，是人为概念化的真实，是对现实世界的提取，对现实世界的认识和选择。

而数据结构指数据元素之间的相互关系，它是软件常规内涵，根据空间数据结构和数据模型的特点及其关系，可以建立空间数据库系统。

空间数据结构定义空间数据结构是带有空间数据单元的集合。

这些数据单元是数据的基本单位，一个数据单元可以有几个数据项组成，数据单元之间存在某种联系叫做结构。

所以，研究空间数据结构，是指空间目标间的相互关系，包括几何和非几何的关系，数据结构是数据模型的表述，数据结构往往通过一系列的图表和矩阵，以及计算机码的数据记录来说明。

空间数据结构的分类矢量数据结构定义矢量数据结构是基于矢量模型，利用欧几里得(EUCLID)几何学中的点、线、面及其组合体来表示地理实体的空间分布，是通过记录坐标的方式，尽可能精确地表示点线多边形等地理实体，自然地理实体的位置是用其在坐标参考系中的空间位置来定义的，坐标空间设为连续，允许任意位置长度和面积的精确定义，其特点是定位明显，属性隐含。

GIS采用的矢量数据结构模型，是将空间地质实体抽象成点、线、面三种几何要素，矢量数据结构通过优化拓扑结构表达空间实体的相关关系，为空间数据库建立基本框架。

矢量数据结构的特点优点：数据按照点、线或多边形为单元进行组织，结构简单、直观、易实现以实体为单位的运算和显示。

缺点：A. 独立存储方式造成相邻多边形的公共边界被数字化并存储两次，出现数据冗余和细碎多边形，导致数据不一致；点位字典存储可保证公共边的唯一性。

B.自成体系，缺少多边形的邻接信息，邻域处理复杂，需追踪出公共边。

三维空间数据模型与数据结构三维空间数据模型与数据结构一、引言⑴提出背景在现代科技发展的背景下，越来越多的领域开始应用三维空间数据模型与数据结构。

三维空间数据模型与数据结构可以帮助我们更好地理解和分析三维空间中的各种数据，如地理环境、建筑结构、工程模型等。

⑵目的本文档旨在介绍三维空间数据模型与数据结构的基本概念、关键技术和应用领域，为相关领域的从业人员和研究者提供一个参考。

二、基本概念⑴三维空间数据模型三维空间数据模型是描述三维空间中各种对象属性和关系的理论模型。

它包括点、线、面等基本几何元素和相关属性信息，如颜色、材质、纹理等。

⑵三维空间数据结构三维空间数据结构是在三维空间数据模型基础上构造的具体数据表示方式。

它包含了数据存储和索引结构，以便于快速检索和查询三维空间数据。

三、关键技术⑴数据模型建模数据模型建模是将现实世界的三维数据抽象为模型的过程。

包括定义数据对象、属性和关系等，选择适合的数据结构和数据类型，并考虑数据的一致性和完整性。

⑵数据存储和索引三维空间数据的存储和索引涉及到对数据进行组织和管理的技术。

常用的数据存储方式包括关系数据库、面向对象数据库和文件系统等。

索引的建立可以提高数据的检索效率，常见的索引结构有R树、Quadtree等。

⑶数据可视化数据可视化是将三维空间数据以直观的方式表达出来的过程。

包括选择合适的表示方法、光照和渲染技术，以及交互式的用户界面设计等。

四、应用领域⑴地理信息系统地理信息系统是应用三维空间数据模型与数据结构进行地理空间数据管理和分析的系统。

它广泛应用于地理环境、地质资源、城市规划等领域。

⑵建筑信息模型建筑信息模型是应用三维空间数据模型与数据结构进行建筑设计和管理的模型。

它能够提供全方位的建筑信息，包括结构、设备、材料等。

⑶虚拟现实与游戏虚拟现实和游戏行业借助三维空间数据模型与数据结构，实现了逼真的视觉效果和交互体验。

它广泛应用于游戏开发、虚拟现实设备等领域。

第五章空间数据结构数据结构即指数据组织的形式，是适合于计算机存储、管理和处理的数据逻辑结构。

地理信息系统空间数据结构是指空间数据在系统内的组织和编码形式（GIS数据结构也可称为图形数据格式），它是指适合于计算机系统存储、管理和处理地理图形的逻辑结构。

GIS中，空间数据一般有着较为复杂的数据结构，目前，主要有两种数据模型表示空间数据，即矢量数据模型和栅格数据模型。

4.1 栅格数据结构4.1.1概述栅格数据是计算机和其它信息输入输出设备广泛使用的一种数据模型，如电视机、显示器、打印机等的空间寻址。

甚至专门用于矢量图形的输入输出设备，如数字化仪、矢量绘图仪及扫描仪等，其内部结构实质上是栅格的。

遥感数据也是采用特殊扫描平台获得的栅格数据。

栅格数据就是用数字表示的像元阵列，其中，栅格的行和列规定了实体所在的坐标空间，而数字矩阵本身则描述了实体的属性或属性编码。

栅格数据最显著的特点就是存在着最小的、不能再分的栅格单元，在形式上常表现为整齐的数字矩阵，因而便于计算机进行处理，特别是存储和显示。

4.1.2编码方案以图4-1为例，介绍几种编码方法的编码思路、方案和特点。

图4-1 栅格数据结构1. 游程长度编码地理数据往往有较强的相关性，也就是说相邻象元的值往往是相同的。

游程长度编码的基本思想是：按行扫描，将相邻等值的象元合并，并记录代码的重复个数。

游程长度编码的数据结构: 行号,属性,重复次数。

图4-1的游程长度编码为：1,A,4,R,1,A,6…对于游程长度编码，区域越大，数据的相关性越强，则压缩越大。

其特点是，压缩效率较高，叠加、合并等运算简单，编码和解码运算快。

2. 块式编码块式编码是将游程扩大到二维情况，把多边形范围划分成若干具有同一属性的正方形，然后对各个正方形进行编码。

块式编码的基本思想：由初始位置（行列号）、半径和属性代码组成。

图4-1的块状编码为：(1,1,3,A),(1,5,1,R),(1,6,2,A),…块状编码对大而简单的多边形更为有效，对一些虽不较多的复杂多边形效果并不好。

三维空间数据模型与数据结构三维空间数据模型与数据结构1. 引言三维空间数据模型是用来描述物理空间中的对象、关系和属性的数学模型。

在计算机图形学、地理信息系统和计算机辅助设计等领域，对三维空间数据的建模与处理是至关重要的。

本文将介绍三维空间数据模型的概念以及常用的数据结构。

2. 三维空间数据模型三维空间数据模型是对物理空间中的对象和关系进行抽象和建模的数学模型。

它定义了一组与空间相关的基本元素、操作和约束。

常见的三维空间数据模型有：2.1. 矢量数据模型矢量数据模型使用点、线和多边形等基本几何要素来表示空间对象。

每个空间对象由一组坐标点构成，这些坐标点描述了对象的形状和位置信息。

矢量数据模型适合表示简单的几何要素，例如建筑物、道路和河流等。

2.2. 栅格数据模型栅格数据模型将空间对象划分为规则的网格单元，每个单元表示一个空间位置。

每个网格单元可以包含一个属性值，用于表示该位置的特征信息。

栅格数据模型适合表示连续变化的空间数据，例如高程数据和遥感图像等。

2.3. TIN数据模型TIN（三角不规则网格）数据模型使用无结构的三角形网格来表示空间对象。

每个三角形由三个顶点和三条边构成，可以表示任意形状的空间对象。

TIN数据模型在地形建模和计算机图形学中广泛应用。

3. 三维空间数据结构为了有效地存储和操作三维空间数据，需要采用适合的数据结构。

常用的三维空间数据结构有：3.1. 空间索引结构空间索引结构是一种用于加速空间查询的数据结构。

它通过将空间数据分割成多个单元，并为单元建立索引，以实现高效的空间查询。

常见的空间索引结构有四叉树、R树和KD树等。

3.2. 三角网格数据结构三角网格数据结构用于存储和管理三角不规则网格。

它可以表示复杂的空间对象，并提供快速的点定位和拓扑操作。

常见的三角网格数据结构有Delaunay三角剖分和Voronoi图等。

3.3. 多重分辨率数据结构多重分辨率数据结构将空间数据按照不同的精度进行分层存储。

空间数据模型与数据结构空间数据模型是一种用于描述和操作空间数据的理论模型。

空间数据是指与地理、地质、天文等相关的二维或三维地理空间信息。

在空间数据模型中，空间对象被抽象为点、线、面或其他形状，并与属性数据（如颜色、高度等）相关联。

空间数据模型可以帮助我们更好地理解和分析空间数据，并为空间数据的存储和查询提供基础。

向量是由有序的点，线和多边形组成的，向量数据模型是基于几何对象的。

在向量数据模型中，地理空间被划分为离散的几何对象，每个对象都有唯一的标识符和属性。

常见的向量数据模型有对象集模型和拓扑模型。

对象集模型将空间数据表示为一个个独立的对象，而拓扑模型则通过描述空间对象之间的拓扑关系来表示空间数据。

栅格数据模型把地理空间划分为均匀的栅格单元，每个栅格单元都有唯一的标识符和属性。

栅格数据模型适用于以栅格为基本单位的空间数据，例如遥感影像。

栅格数据模型可以将连续的空间数据离散化，便于计算机处理和存储。

除了向量数据模型和栅格数据模型，还有其他的空间数据模型，如网格数据模型和层次化数据模型。

网格数据模型通过将地理空间划分为不规则的网格来表示空间数据。

网格数据模型适用于网格化的空间数据，如地球表面的地理栅格。

层次化数据模型是基于分层结构的数据模型，将地理空间划分为多个层次，每个层次都有不同的细节级别。

层次化数据模型可以在不同的细节级别上处理和分析空间数据。

在实际应用中，空间数据模型通常与数据库系统结合使用。

关系数据库管理系统（RDBMS）可以支持空间数据模型，并提供空间数据的存储、查询、分析和可视化功能。

此外，地理信息系统（GIS）也是空间数据管理和分析的重要工具，它结合了空间数据模型和数据库系统，可以帮助用户更好地管理和利用空间数据。

总之，空间数据模型是描述和操作空间数据的理论模型，包括向量数据模型、栅格数据模型、网格数据模型和层次化数据模型等。

空间数据模型可以帮助我们更好地理解和分析空间数据，并为空间数据的存储和查询提供基础。

三维空间数据模型与数据结构三维空间数据模型与数据结构⒈引言⑴目的本文档旨在介绍三维空间数据模型与数据结构的概念、特点以及常用的方法和技术，以供开发人员参考。

⑵背景随着科技的发展和计算机技术的进步，三维空间数据的处理和应用日益广泛。

三维空间数据模型与数据结构是对三维空间中数据进行组织、存储和管理的重要方法，在计算机图形学、虚拟现实、地理信息系统等领域有着广泛应用。

⒉三维空间数据模型⑴定义三维空间数据模型是对三维空间中实体、属性和关系进行建模的方式。

它包括几何模型、拓扑模型和属性模型等组成部分。

⑵几何模型几何模型描述了实体的形状和位置信息，常用的几何模型有点线面模型、多边形模型和体素模型等。

⑶拓扑模型拓扑模型描述了实体之间的空间关系，主要包括邻接关系、连接关系和关联关系等。

⑷属性模型属性模型描述了实体的属性信息，如颜色、纹理、透明度等。

⒊三维空间数据结构⑴点点是三维空间中最基本的数据单元，由坐标值表示。

⑵线线由两个或多个点连接而成，表示两点之间的直线段。

⑶面面由三个或多个点构成，表示一个封闭的区域。

⑷体体由多个面组成，表示一个封闭的空间。

⒋三维空间数据管理⑴数据采集数据采集是获取三维空间数据的过程，常用的方法包括激光扫描、摄影测量和传感器等。

⑵数据存储数据存储是将采集得到的三维空间数据进行组织和存储，常用的数据存储方法有关系型数据库、面向对象数据库和文件系统等。

⑶数据查询和分析数据查询和分析是对存储的三维空间数据进行搜索和分析，常用的查询和分析方法有空间查询、属性查询和拓扑分析等。

⒌附件本文档附带以下附件：附件1：三维空间数据模型示例代码附件2：三维空间数据结构图示⒍法律名词及注释⑴数据采集法律名词解释●隐私权：指个人或组织在特定情况下不愿意个人信息被获取和使用的权利。

⑵数据存储法律名词解释●数据保护：指对存储的数据进行安全保护，防止未经授权的访问、使用和泄露。

⑶数据查询和分析法律名词解释●聚合分析：指将多个数据进行汇总和统计分析，从中得出有用的信息和洞见。
