场模型，也称作域（field）模型，是把地理空间中的现 象作为连续的变量来看待，如大气污染程度、地表温度、 地形高度等。
SCAU Lectures 2010 @ GIS
3.2.3 网络模型
网络模型可看成对象模型的一个特例，它是由点对象和 线对象之间的拓扑空间关系构成的，用以描述公路、通 信线路、管道、物质流、信息流等地理事物和现象。
空间数据模型
SCAU Lectures 2010 @ GIS
3. 空间数据模型
为了能够利用地理信息系统工具解决现实世 界中的问题，首先必需将复杂的地理事物和现象 简化和抽象到计算机中进行表示、处理和分析。 这就需要对现实世界进行抽象建模，其结果就是 空间数据模型。 地理空间与空间抽象 空间数据概念模型 空间数据与空间关系 空间数据逻辑模型
语义表达能力强 作为用户与GIS软件之间交流的形式化语言，应用于用户理解 （如ER模型）； 独立于具体计算机实现 尽量与系统的逻辑模型保持同一的表达形式，不需要任何转换， 或者容易向逻辑数据模型转换。
SCAU Lectures 2010 @ GIS
SCAU Lectures 2010 @ GIS
逻辑数据模型
空间现象
客观世界的现象划分为5类： 可精密观测的自然对象（如建筑物边界） 受采样限制的自然对象（如河流的边界） 受定义限制的自然对象（如植被覆盖率大小和范围） 不规则的人为对象（如行政区）
规则的人为对象（栅格、立方体元）
SCAU Lectures 2010 @ GIS
空间实体
对复杂地理事物和现象进行简化抽象得到的不可再分割 的同类对象，就是地理空间实体，简称空间实体。

GIS课件第3章 空间数据模型

GIS课件第3章 空间数据模型

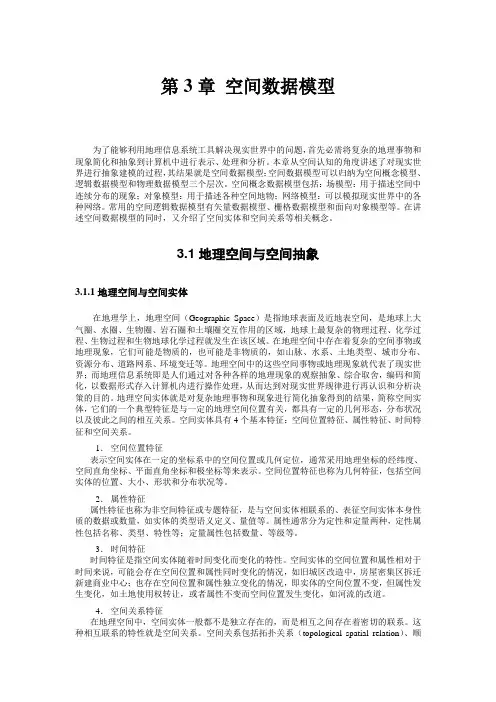

第3章空间数据模型为了能够利用地理信息系统工具解决现实世界中的问题，首先必需将复杂的地理事物和现象简化和抽象到计算机中进行表示、处理和分析。

本章从空间认知的角度讲述了对现实世界进行抽象建模的过程，其结果就是空间数据模型；空间数据模型可以归纳为空间概念模型、逻辑数据模型和物理数据模型三个层次。

空间概念数据模型包括：场模型：用于描述空间中连续分布的现象；对象模型：用于描述各种空间地物；网络模型：可以模拟现实世界中的各种网络。

常用的空间逻辑数据模型有矢量数据模型、栅格数据模型和面向对象模型等。

在讲述空间数据模型的同时，又介绍了空间实体和空间关系等相关概念。
