65系列穿条隔热铝合金内开门设计说明

铝合金门窗工程设计说明项目名称设计说明一、工程概况1、项目名称：...铝合金门窗工程二、设计依据及规范（一）业主提供的招标文件及图纸（二）国家标准及规范1. 建筑及结构规范《建筑结构荷载规范》（GB 50009-2001）（2006年版) 《建筑抗震设计规范》（GB 50011-2001）《建筑抗震设计规程》（GBJ08-9-92）《建筑设计防火规范》（GBJ50016-2006）《建筑物防雷设计规范》（GB 50057-94）（2000年版）《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）《民用建筑隔声设计规范》（GBJ1118-93）《屋面工程技术规范》（GB 50207-94）《建筑采光设计标准》（GB/T50033-2001）2. 铝合金门窗工程技术规范《铝合金节能窗》（DBJT08-108-2008）《建筑节能门窗(一)》（GJBT947-2006）《铝合金节能门窗》（GJBT608-2003）《铝合金门窗》（GB/T8478-2008）《建筑玻璃应用技术规程》（JGJ 113-2003）3. 材料标准《铝合金建筑型材》（GB/T5237-2000）《铝及铝合金板轧制板材》（GB/T3880-1997）《建筑铝型材、基材》（GB/T5237.1-2004）《建筑铝型材、阳极氧化、着色型材》（GB/T5237.2-2004）《建筑铝型材、电泳涂漆型材》（GB/T5237.3-2004）《建筑铝型材、粉末喷涂型材》（GB/T5237.4-2004）《建筑铝型材、隔热型材》（GB/T5237.6-2004）《铝及铝合金加工产品的化学成分》（GB/T3190）《铝及铝合金阳极氧化，阳极氧化膜的总规范》（GB8013-93）《铝及铝合金彩色涂层板、带材》（YS/T15225-94）《浮法玻璃》（GB11614-99）《钢化玻璃》（GB9963-98）《中空玻璃》（GB11944-2002）《建筑用硅酮结构密封胶》（GB16776-97）《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》（GB10711）《聚氨酯建筑密封胶》（JC/T482-2003）《聚硫建筑密封胶》（JC/T483-2006）《丙烯酸酯建筑密封胶》（JC/T484-2006）《中空玻璃用弹性密封胶》（JC/T486-2001）《中空玻璃用丁基热熔密封胶》（JC/T914-2003）《紧固件公差、螺栓、螺钉、螺柱和螺母》（GB/T3103.1－2002）《紧固件机械性能抽芯铆钉》（GB/T3098.19－2004）4. 五金件标准《建筑门窗五金件传动机构用执手》（JG/T124-2007）《建筑门窗五金件合页（铰链）》（JG/T125-2007）《建筑门窗五金件传动锁闭器》（JG/T126-2007）《建筑门窗五金件滑撑》（JG/T127-2007）《建筑门窗五金件滑轮》（JG/T129-2007）《建筑门窗五金件通用要求》（JG/T212-2007）《建筑门窗五金件插销》（JG/T214-2007）《外装门锁》（QB/T2473-2000）《建筑门窗用密封胶条》（JG/T187-2006）《建筑门窗密封毛条技术条件》（JC/T635-1996）5．性能检测方法《建筑外窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-2008）《建筑外门窗保温性能分级及检测方法》（GB/T8484-2008）《建筑门窗空气隔声性能分级及检测方法》（GB/T8485-2008）《建筑外窗采光性能分级及检测方法》（GB/T11976-2002）《铝合金门》（GB/T8478-2003）《铝合金窗》（GB/T8479-2003）6. 相关验收规范《建筑节能工程施工质量验收规范》（GB50411-2007）《建筑结构检测技术标准》（GB/T50344-2004）《采暖居住建筑节能检验标准》（JGJ132-2001）《铝合金门窗工程设计、施工及验收规范》（DBJ15-30-2002）《建筑装饰装修工程质量验收规范》（GB 50210-2001）《建筑工程施工质量验收统一标准》（GB 50300-2001）三、本工程主要门窗系统及构造要点说明1. 铝合金平开窗统采用铝合金外开、内开断桥隔热窗，平开门采用铝合金外开、内开断桥隔热平开门，主受力构件根据招标文件规定,隔热部分采用尼龙66+25％强化玻璃纤维隔热处理，并且采用中空玻璃增强保温性能，采用中空钢化玻璃增强安全性能。

隔热断桥铝合金型材65
隔热断桥铝合金型材65是一种新型的建筑材料，它具有优异的隔
热性能和强度，广泛应用于建筑领域。

下面将从材料特性、应用领域
和未来发展三个方面进行介绍。

一、材料特性
隔热断桥铝合金型材65是一种由铝合金和塑料组成的复合材料，它的
隔热性能非常优异。

它采用了断桥技术，即在铝合金型材中设置一条
塑料隔热条，将铝合金型材分为内外两部分，从而有效地隔绝了室内
外的温度差异，达到了隔热的效果。

同时，它的强度也非常高，可以
承受较大的风压和荷载，保证了建筑的安全性。

二、应用领域
隔热断桥铝合金型材65广泛应用于建筑领域，特别是高层建筑和别墅
等高档住宅。

它可以用于窗户、门、幕墙等建筑构件，不仅美观大方，而且具有优异的隔热性能和强度，可以有效地降低室内外温差，提高
室内舒适度。

同时，它还可以有效地隔绝噪音和紫外线，保护人们的
健康。

三、未来发展
随着人们对建筑节能和环保的要求越来越高，隔热断桥铝合金型材65
的应用前景非常广阔。

未来，它将会更加普及，不仅在高档住宅中得
到应用，还将在商业建筑、公共建筑等领域得到广泛应用。

同时，随
着技术的不断进步，隔热断桥铝合金型材65的性能也将不断提高，更
加符合人们的需求。

总之，隔热断桥铝合金型材65是一种非常优秀的建筑材料，它的隔热
性能和强度非常优异，广泛应用于建筑领域。

未来，它将会更加普及，成为建筑节能和环保的重要材料。

65断桥铝合金型材规格断桥铝合金型材规格是关于建筑外窗系统的一项重要标准。

随着科技的不断发展，人们的需求也不断提高，对于建筑材料的要求也变得更加苛刻，断桥铝合金节能窗便从而成为了大家的首选。

而对于这种窗户的型材规格，它所具备的优点也是十分显著的。

首先，断桥铝合金型材规格具有优异的节能和保温效果。

这是由于断桥铝窗的窗框和窗扇之间设置了一条隔热条-隔热条将窗框和窗扇分离，形成断桥，隔绝了冷热桥效应，从而能够有效地防止室内外热面交换。

其次，其环保性非常好，通过检测，其资质可达到消费者绿色环保合格品标准，并且在制造过程中不会产生其它的污染。

此外，断桥铝合金型材规格还具有防水、防火、防腐蚀、防风沙、隔音等多种优点。

接下来是断桥铝合金型材规格的具体规格参数。

断桥铝窗的窗框是采用多级空腔结构，采用先进的宽压缩设备制造而成，其宽度通常为150mm至200mm，长宽比例价格在1:1.618至1:2之间，是一种较为理想的结构设计。

另外，其玻璃厚度通常为5mm、6mm、8mm、10mm等，窗扇的厚度也通常为55mm至75mm之间，选择的特点取决于所在地的环境及用户审美需求。

最后，我们还要注意到的是断桥铝合金型材规格的安装过程。

一般来说，整个断桥铝窗安装需要包括制作、测量、加工、组装、调试、安装、清洗等步骤，并且整个过程需要掌握一定的专业技能与经验，而安装质量的好坏也对于窗户性能和使用寿命起到极为关键的作用。

总之，断桥铝合金型材规格及其窗户在我们日常家庭生活中扮演着越来越重要的角色。

在选购和安装的过程中，要关注具体的规格参数与品质，找到真正符合自己需求的产品，并且保证安装是由专业的安装工人操作。

铝合金门窗的设计说明门窗作为建筑外围护结构的组成部分，无论是高档建筑、还是普通住宅，都给予了不同的建筑功能和要求，如要满足建筑效果、防雨、采光、通风、视野、保温隔热、隔声等多种功能，才能为人们提供舒适、宁静的室内环境，实现社会可持续发展的要求。

铝合金门窗是现在应用最广泛的一类门窗，本文就如何设计出满足建筑要求和功能的铝合金门窗提出一此思路和看法。

一、门窗的建筑设计门窗是建筑的单元，是立面效果的装饰符号，最终体现出建筑的特点。

尽管不同建筑对门窗的设计有不同的要求，门窗大样分格千变万化，但我们还是可以找寻出一些规律。

1．门窗立面分格要符合美学特点，分格设计时，要考虑如下因素(1)分格比例的协调性。

就单个玻璃板块来说，长宽比接近黄金分格比是美的，不宜设计成正方形和长宽比达1:2以上的狭长矩形。

(2)门窗立面分格既要有一定的规律，又要体现变化，在变化中求规律；分格线条疏密有度；等距离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划分则显示韵律、活泼和动感。

(3)至少同一房间、同一墙面门窗的横向分格线条要尽量处于同一水平线上，竖向线条尽量对齐。

(4)门窗立面设计时要考虑建筑的整体效果要求，比如建筑的虚实对比、光影效果、对称性等。

2．门窗颜色的选配(包括玻璃和型材的颜色)门窗的颜色的选配是影响建筑最终效果的重要一环。

在确定颜色时要与建筑设计师、业主等多方共同商定，最终要有建筑设计师的签字确认。

3．门窗的个性化设计可以根据顾客的不同爱好和审美观点，设计出独特的门窗造型。

4．门窗的通透性门窗立面在主视部位的视线高度范围内(1.5m～1.8m左右)最好不要设置横框和竖框，以免遮挡视线。

有些门窗需要采用高透光率的玻璃或者要求具有较大的开阔视野，便于观看室外风景。

5．门窗的采光和通风门窗的通风面积和活动扇数量要满足建筑通风要求；同时门窗的采光面积也应满足《建筑采光设计标准》(GB/T50033-2001)的规定和建筑设计图的要求。

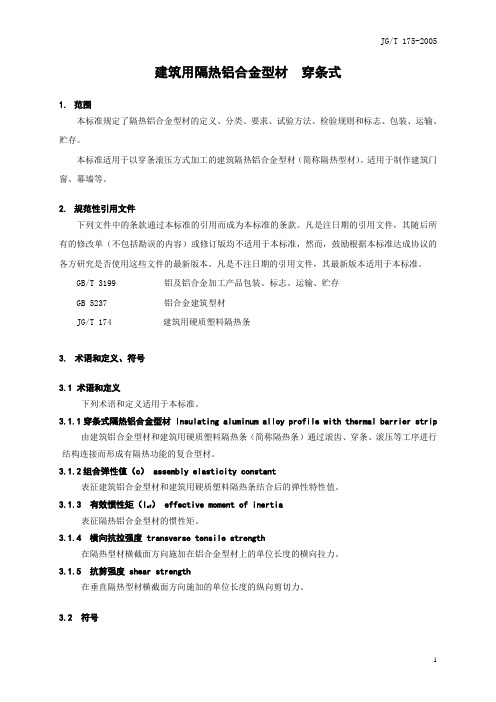

JG/T 175-2005 建筑用隔热铝合金型材穿条式1.范围本标准规定了隔热铝合金型材的定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于以穿条滚压方式加工的建筑隔热铝合金型材（简称隔热型材）。

适用于制作建筑门窗、幕墙等。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存GB 5237 铝合金建筑型材JG/T 174建筑用硬质塑料隔热条3.术语和定义、符号3.1 术语和定义下列术语和定义适用于本标准。

3.1.1穿条式隔热铝合金型材 lnsulating aluminum alloy profile with thermal barrier strip由建筑铝合金型材和建筑用硬质塑料隔热条（简称隔热条）通过滚齿、穿条、滚压等工序进行结构连接而形成有隔热功能的复合型材。

3.1.2组合弹性值（c） assembly elasticity constant表征建筑铝合金型材和建筑用硬质塑料隔热条结合后的弹性特性值。

3.1.3 有效惯性矩（I ef） effective moment of inertia表征隔热铝合金型材的惯性矩。

3.1.4 横向抗拉强度 transverse tensile strength在隔热型材横截面方向施加在铝合金型材上的单位长度的横向拉力。

3.1.5 抗剪强度 shear strength在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。

3.2符号1JG/T 175-20052符号见表1规定。

表1 符 号4 分类与标记 4.1 分类分类见表2规定。

表2 型材分类与代号4.2 标记4.2.1 标记方法由隔热型材分类（门窗、幕墙）、铝合金型材牌号及供应状态、隔热条成份等组成。

隔热断桥铝合金的原理是在铝型材中间穿入隔热条隔热断桥铝合金的原理是在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导。

这样制成门窗框扇，配装上中空玻璃、五金件、隐形纱窗、玻璃胶、发泡胶、密封条等，这样加工制作成的门户窗，称之为断桥铝门窗。

一、断桥铝型材:断桥铝型材成品窗很大的比重。

就拿栋梁断桥铝来说吧白色或彩色栋梁断桥铝型材 22000元/吨，深色香槟栋梁断桥铝型材 23000 元 / 吨，浅色香槟栋梁断桥铝型材24000元/吨。

22000每吨铝材大概可以做固定窗130平米、100平开窗平米、平开门70平米、推拉窗90平米。

二、五金件: 五金配件的优劣在很大程度上影响了窗户的价格。

比如进口五金件与国产五金件质量差异就非常大，进口五金件一般使用 20000 次无故障，市场上美驰等高档门窗的五金件均为德国进口产品，好一些的厂家在关键部位使用进口产品，一般部位则使用国产产品;一些小厂家生产的窗户则使用国产产品，那么表现在价格上至少要便宜一半以上。

国产平开窗五金150元/套，平开上悬窗五金280元/套，平开门五金580进口平开窗五金240元/套，平开上悬窗五金360元/套，平开门五金720元/套。

推拉窗的五金80元套。

三、中空玻璃:断桥铝的门窗用的都是浮法的中空玻璃。

每平米的 5+12+5 中空玻璃大概是 60 元 / 平米左右。

使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。

有良好的隔热、隔音性能。

既能满足现代办公及居家的需求，又有效地节约能源。

四、隐形纱窗: 断桥铝门窗配用最多的隐纱窗。

隐形纱窗大概的价格 150 元/ 套隐形纱窗纱网能自动回卷的纱窗。

主要是通风防蚊用的框架是紧附在窗框上，要用的时候把纱网拉下来，不用的时候纱网会自动地回卷到网盒里。

不占空间，而且密封性强。

五、密封处理: 门窗的密封处理有压密封条、填发泡胶、打玻璃胶、打密封胶等。

XXXXXXXX铝合金门窗设计方案说明一、工程概况1、工程名称：XXXXXXXXXX铝合金门窗工程2、工程地点：XXXXXXXXXXX3、建设单位：XXXXXXXXXXXX本工程主要项目有：铝合金窗、铝合金门、铝合金百叶窗主要以铝合金平开窗为主，为63系列断热中空玻璃窗，玻璃采用6 +12A+6钢化透明玻璃，断热铝合金型材采用粉末喷涂处理型材，主受力杆件壁厚为1.4mm。

二、设计依据及采用规范（一）设计依据1．基本风压值：W=0.45KN/m22．地震设防：6度。

3．地区粗糙度：C类。

（二）采用规范（1）《铝合金门窗》GB/T8478-2008（2）《民用建筑设计通则》GB50352-2005（3）《建筑玻璃应用技术规程》JGJ113-2009（4）《中空玻璃》GB/T11944-2002（5）《建筑用安全玻璃-钢化玻璃》GB15763.2-2009（6）《硅酮建筑密封胶》GB/T14683-2003（7）《建筑外门窗保温性能分级及检测方法》GB/T8484-2008（8）《建筑门窗空气隔声性能分级及检测方法》GB/T8485-2008（9）《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008（10）《建筑装饰工程施工及质量验收规范》GB50210-2001 三、设计说明本工程主要以为63系列断桥铝合金平开窗为主。

（一）主要特点框组角节点图扇组角节点图中挺T型连接组装节点图中挺十字连接组装节点图1 边框、中梃采用分离式设计，在减少型材品种的同时提高了型材的利用率，并且使铝合金开启扇的断面宽度减小，提高透光率；2 开启扇玻璃与固定玻璃在同一平面内，没有视觉差别；3 铝合金拼条利用型材之间配合传力，螺钉只起限位作用，受力效果较好；5 采取先安装玻璃后打胶密封形式，密封性提高；6 中梃组装采用“T”型角码，利用型材之间配合传力，螺钉只起限位作用，连接牢固；7 所有框、扇采用铝合金角码挤角的方式进行组装，具有较高的连接强度；8 开启扇采用不锈钢组角钢片加强角部连接，可提高扇角部的平整度；9 选用安装磨擦铰链（滑撑）开启扇，实现多点锁紧，不需任何加工；10 本套型材可实现平开窗、上悬窗、固定窗以及多种窗型的组合，适用范围较广；11 开启扇采用三元乙丙胶条进行双道干密封。

65系列断桥铝窗验评标准
一、铝材质量
1.铝合金牌号应符合规定，其性能应符合国家有关标准。

2.铝材壁厚应符合设计要求，最小壁厚不应小于1.4mm。

3.铝材表面应光滑、平整，无明显划痕和凹陷。

4.铝材弯曲度应符合设计要求，不得有过大的弯曲和变形。

5.铝材门窗框尺寸及对角线偏差应符合设计要求。

二、玻璃质量
1.玻璃厚度应符合设计要求，最小厚度不应小于3mm。

2.玻璃表面应光滑、平整，无明显划痕和气泡。

3.玻璃边缘应进行倒角处理，避免安装时划伤手指。

4.双层玻璃中间的空气层应充足，两层玻璃之间应无明显缝隙。

5.玻璃安装时应牢固，不得有松动现象。

三、五金配件
1.五金配件应符合设计要求，质量可靠。

2.门窗开启、关闭时应顺畅，无卡滞现象。

3.门窗锁、把手、传动器等部件应安装牢固，不得有松动现象。

4.排水孔应畅通，不得有堵塞现象。

5.五金配件表面应进行防锈处理，防止生锈腐蚀。

四、加工工艺
1.断桥铝窗加工工艺应符合设计要求，不得有加工缺陷。

2.门窗框应进行防腐处理，防止腐蚀生锈。

3.门窗框与玻璃、玻璃与玻璃之间应进行密封处理，防止渗水漏气。

4.门窗框与墙体之间应进行防水处理，防止渗水漏水。

5.加工好的门窗应平整、光滑、无明显瑕疵。

6.同一批次的门窗应在同一厂家生产，以保证颜色和材质的一致性。

7.每扇门窗均应进行出厂检验，确保质量符合要求。

8.厂家应提供门窗的质量保证书和使用说明书。
