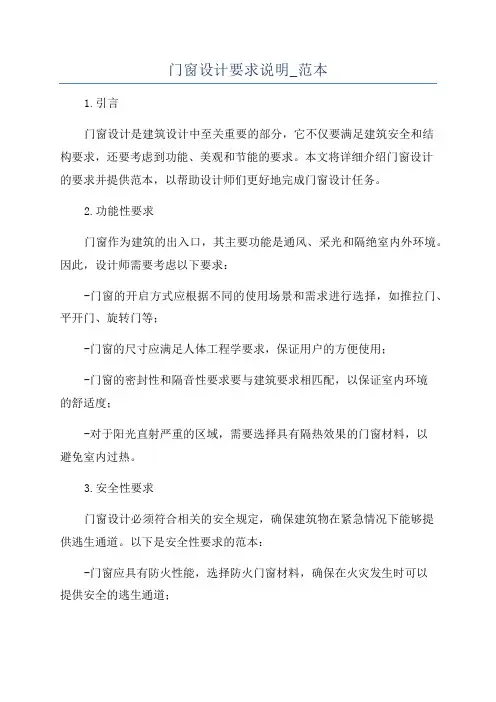

门窗设计要求说明_范本1.引言门窗设计是建筑设计中至关重要的部分,它不仅要满足建筑安全和结构要求,还要考虑到功能、美观和节能的要求。
本文将详细介绍门窗设计的要求并提供范本,以帮助设计师们更好地完成门窗设计任务。
2.功能性要求门窗作为建筑的出入口,其主要功能是通风、采光和隔绝室内外环境。
因此,设计师需要考虑以下要求:-门窗的开启方式应根据不同的使用场景和需求进行选择,如推拉门、平开门、旋转门等;-门窗的尺寸应满足人体工程学要求,保证用户的方便使用;-门窗的密封性和隔音性要求要与建筑要求相匹配,以保证室内环境的舒适度;-对于阳光直射严重的区域,需要选择具有隔热效果的门窗材料,以避免室内过热。
3.安全性要求门窗设计必须符合相关的安全规定,确保建筑物在紧急情况下能够提供逃生通道。
以下是安全性要求的范本:-门窗应具有防火性能,选择防火门窗材料,确保在火灾发生时可以提供安全的逃生通道;-门窗的尺寸和开启方式应满足建筑法规的要求,确保逃生通道的宽度和高度符合安全标准;-门窗的材料要求耐冲击和防强力撞击,以避免意外事故的发生;-在门窗附近应设置防盗装置,增加安全性。
4.美观性要求门窗作为建筑的外观部分,其设计应与整体建筑风格相协调,并具有良好的美观效果。
以下是美观性要求的范本:-门窗的颜色和材质应与建筑外墙的颜色和材质相匹配;-门窗的造型应符合建筑的整体风格,如现代、古典、简约等;-门窗的玻璃选择应考虑透明度和反射率,以保证室内采光的同时保护隐私。
5.节能性要求门窗在建筑中占据较大的面积,因此其设计要考虑到节能的需求。
以下是节能性要求的范本:-选择具有良好隔热性能的门窗材料,减少能量的传导和损失;-在门窗玻璃中使用低辐射玻璃,减少热量的散失;-所选门窗应具有良好的密封性,避免热空气的流失;-考虑到夏季的遮阳需求,可以选择带有遮阳功能的门窗产品。
6.材料要求门窗设计中所使用的材料直接关系到门窗的功能、安全性和美观性。

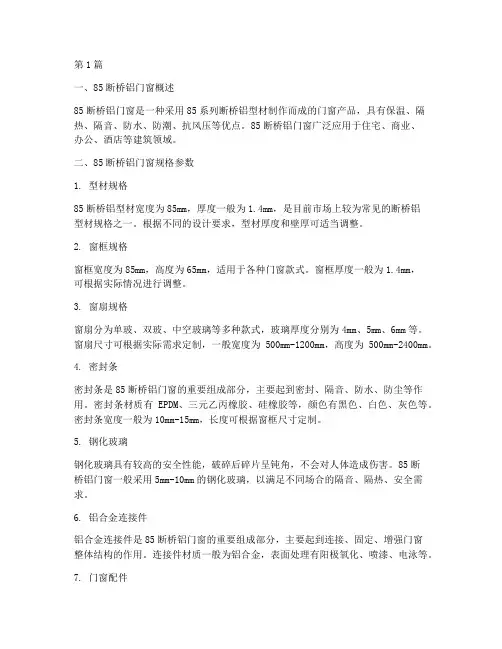

第1篇一、85断桥铝门窗概述85断桥铝门窗是一种采用85系列断桥铝型材制作而成的门窗产品,具有保温、隔热、隔音、防水、防潮、抗风压等优点。
85断桥铝门窗广泛应用于住宅、商业、办公、酒店等建筑领域。
二、85断桥铝门窗规格参数1. 型材规格85断桥铝型材宽度为85mm,厚度一般为1.4mm,是目前市场上较为常见的断桥铝型材规格之一。
根据不同的设计要求,型材厚度和壁厚可适当调整。
2. 窗框规格窗框宽度为85mm,高度为65mm,适用于各种门窗款式。
窗框厚度一般为1.4mm,可根据实际情况进行调整。
3. 窗扇规格窗扇分为单玻、双玻、中空玻璃等多种款式,玻璃厚度分别为4mm、5mm、6mm等。
窗扇尺寸可根据实际需求定制,一般宽度为500mm-1200mm,高度为500mm-2400mm。
4. 密封条密封条是85断桥铝门窗的重要组成部分,主要起到密封、隔音、防水、防尘等作用。
密封条材质有EPDM、三元乙丙橡胶、硅橡胶等,颜色有黑色、白色、灰色等。
密封条宽度一般为10mm-15mm,长度可根据窗框尺寸定制。
5. 钢化玻璃钢化玻璃具有较高的安全性能,破碎后碎片呈钝角,不会对人体造成伤害。
85断桥铝门窗一般采用5mm-10mm的钢化玻璃,以满足不同场合的隔音、隔热、安全需求。
6. 铝合金连接件铝合金连接件是85断桥铝门窗的重要组成部分,主要起到连接、固定、增强门窗整体结构的作用。
连接件材质一般为铝合金,表面处理有阳极氧化、喷漆、电泳等。
7. 门窗配件门窗配件包括执手、锁具、限位器、滑轮等,用于实现门窗的开启、关闭、锁定等功能。
配件材质有不锈钢、铝合金、塑料等,颜色与门窗整体风格相协调。
8. 保温隔热性能85断桥铝门窗的保温隔热性能主要取决于型材的断桥设计、玻璃的保温性能以及密封条的密封效果。
一般而言,85断桥铝门窗的保温隔热性能较好,可有效降低室内外温差,节约能源。
9. 隔音性能85断桥铝门窗的隔音性能主要取决于玻璃的隔音性能和型材的密封效果。
铝合金门窗设计规范一、设计要求1.门窗采用铝合金材料,应符合国家相关标准和要求,具有良好的强度和耐候性。
2.门窗的设计应符合建筑物的整体风格和要求,保持与建筑整体外观的统一3.门窗的尺寸要符合功能需求,便于开启和关闭,且与建筑结构相适应。
4.铝合金门窗的设计应考虑到保温、隔音和防水等性能要求,确保室内外温度舒适和环境条件的协调。
5.门窗的设计应符合相关消防和安全规定,确保逃生通道的畅通和紧急情况下的安全。
二、结构设计1.门窗的结构设计应合理和稳定,能承受正常使用条件下的载荷。
2.门窗的固定件应采用可靠的连接方式,确保不易松动和脱落。
3.门窗的玻璃应采用适当的厚度和类型,符合安全和防盗的要求,同时具有良好的隔热和保温性能。
4.门窗的开启方式应方便和灵活,操作方便,使用寿命长。
5.门窗的密封设计应良好,确保不易渗漏和进水,提高室内外的隔音效果。
三、玻璃选择1.玻璃的选用应符合国家相关标准,具备较高的抗风压性能和安全性能。
2.根据门窗的位置和用途,选择适合的玻璃类型,如单层玻璃、夹层玻璃或中空玻璃等。
3.玻璃的厚度和强度应根据门窗尺寸和设计要求进行合理选择,确保安全和使用性能。
四、表面处理1.铝合金门窗表面的喷涂和阳极氧化处理应符合国家相关标准,确保外观的美观和耐久性。
2.表面处理的质量应检测合格,确保不易氧化和褪色,能在各种气候条件下长时间保持外观稳定。
五、安装要求1.门窗的安装应由专业人员进行,确保安装质量和密封性能。
2.安装时应使用合适的密封材料,确保门窗与墙体的紧密连接,防止渗漏和进水。
3.安装后应进行检测和调整,确保门窗的开启和关闭顺畅,并具备良好的密封性和保温性。
综上所述,铝合金门窗设计规范涵盖了门窗的设计、结构、玻璃选择、表面处理和安装要求等多个方面,目的在于保证门窗的安全性、稳定性和使用寿命,提高室内外环境的舒适性和质量。
对于门窗制造商和设计师来说,遵守这些规范是保证产品质量和市场竞争力的基础。

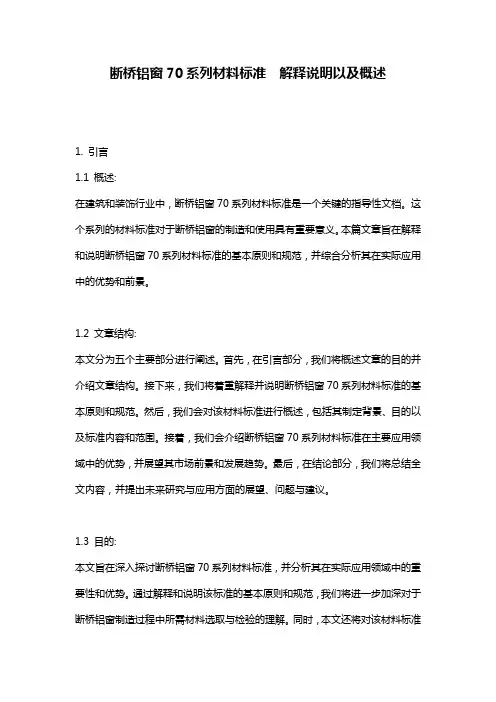

断桥铝窗70系列材料标准解释说明以及概述1. 引言1.1 概述:在建筑和装饰行业中,断桥铝窗70系列材料标准是一个关键的指导性文档。
这个系列的材料标准对于断桥铝窗的制造和使用具有重要意义。
本篇文章旨在解释和说明断桥铝窗70系列材料标准的基本原则和规范,并综合分析其在实际应用中的优势和前景。
1.2 文章结构:本文分为五个主要部分进行阐述。
首先,在引言部分,我们将概述文章的目的并介绍文章结构。
接下来,我们将着重解释并说明断桥铝窗70系列材料标准的基本原则和规范。
然后,我们会对该材料标准进行概述,包括其制定背景、目的以及标准内容和范围。
接着,我们会介绍断桥铝窗70系列材料标准在主要应用领域中的优势,并展望其市场前景和发展趋势。
最后,在结论部分,我们将总结全文内容,并提出未来研究与应用方面的展望、问题与建议。
1.3 目的:本文旨在深入探讨断桥铝窗70系列材料标准,并分析其在实际应用领域中的重要性和优势。
通过解释和说明该标准的基本原则和规范,我们将进一步加深对于断桥铝窗制造过程中所需材料选取与检验的理解。
同时,本文还将对该材料标准在不同应用领域的影响进行评估,并对其未来发展趋势提出有益的展望。
2. 断桥铝窗70系列材料标准解释说明:2.1 断桥铝窗简介:断桥铝窗是一种由断热隔热条将铝合金窗框分为内外两部分的窗户。
其内外两部分通过加工处理后再次组装,形成一个相对密闭的空腔结构,中间通过隔热条进行隔热和密封。
这种设计使得断桥铝窗具有较好的保温、防水、防尘等性能。
2.2 材料标准的重要性:材料标准在工程和制造过程中起到了关键作用。
对于断桥铝窗这样的建筑材料而言,制定明确的材料标准可以帮助生产商确保产品质量稳定可靠,并确保使用者获得一致的产品性能。
材料标准还能够帮助相关部门监督产品质量,便于进行质检和质量控制。
2.3 解释并说明断桥铝窗70系列材料标准的基本原则和规范:断桥铝窗70系列材料标准是指针对断桥铝窗70系列产品所制定的一套规范和要求。

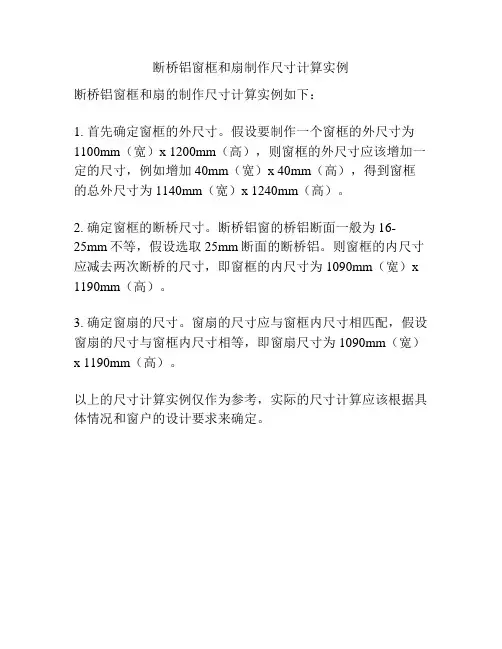

断桥铝窗框和扇制作尺寸计算实例
断桥铝窗框和扇的制作尺寸计算实例如下:
1. 首先确定窗框的外尺寸。
假设要制作一个窗框的外尺寸为1100mm(宽)x 1200mm(高),则窗框的外尺寸应该增加一定的尺寸,例如增加40mm(宽)x 40mm(高),得到窗框的总外尺寸为1140mm(宽)x 1240mm(高)。
2. 确定窗框的断桥尺寸。
断桥铝窗的桥铝断面一般为16-
25mm不等,假设选取25mm断面的断桥铝。
则窗框的内尺寸应减去两次断桥的尺寸,即窗框的内尺寸为1090mm(宽)x 1190mm(高)。
3. 确定窗扇的尺寸。
窗扇的尺寸应与窗框内尺寸相匹配,假设窗扇的尺寸与窗框内尺寸相等,即窗扇尺寸为1090mm(宽)x 1190mm(高)。
以上的尺寸计算实例仅作为参考,实际的尺寸计算应该根据具体情况和窗户的设计要求来确定。

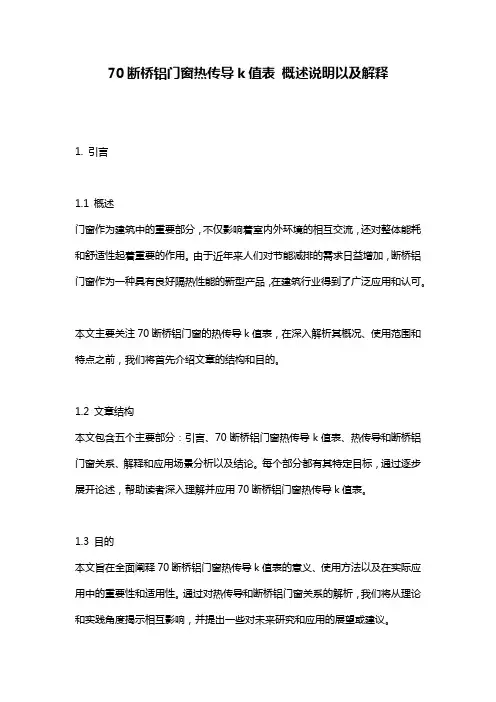

70断桥铝门窗热传导k值表概述说明以及解释1. 引言1.1 概述门窗作为建筑中的重要部分,不仅影响着室内外环境的相互交流,还对整体能耗和舒适性起着重要的作用。
由于近年来人们对节能减排的需求日益增加,断桥铝门窗作为一种具有良好隔热性能的新型产品,在建筑行业得到了广泛应用和认可。
本文主要关注70断桥铝门窗的热传导k值表,在深入解析其概况、使用范围和特点之前,我们将首先介绍文章的结构和目的。
1.2 文章结构本文包含五个主要部分:引言、70断桥铝门窗热传导k值表、热传导和断桥铝门窗关系、解释和应用场景分析以及结论。
每个部分都有其特定目标,通过逐步展开论述,帮助读者深入理解并应用70断桥铝门窗热传导k值表。
1.3 目的本文旨在全面阐释70断桥铝门窗热传导k值表的意义、使用方法以及在实际应用中的重要性和适用性。
通过对热传导和断桥铝门窗关系的解析,我们将从理论和实践角度揭示相互影响,并提出一些对未来研究和应用的展望或建议。
在接下来的章节中,我们将详细介绍70断桥铝门窗热传导k值表的简介、k值表说明以及使用范围解释。
同时,我们将探讨热传导的定义与机制、断桥铝门窗的特点与优势,以及断桥铝门窗对热传导的影响因素。
最后,在结论部分,我们将总结本文的重要结论并展望未来研究方向和应用前景。
通过该篇长文的阅读,读者将能够对70断桥铝门窗热传导k值表有全面深入的了解,并能更好地评估比较其适用性和在不同场景下的价值。
2. 70断桥铝门窗热传导k值表2.1 简介热传导是指物质内部传热过程中的能量传递。
在建筑领域中,热传导常被用来评估材料或结构的隔热性能。
由于门窗在建筑中占据重要位置,因此对其热传导性能的研究和评估尤为关键。
70断桥铝门窗是一种具有优良隔热性能的门窗产品,在市场上得到广泛应用。
2.2 k值表说明70断桥铝门窗热传导k值表是用于评估和比较不同型号、规格和材料组成的70断桥铝门窗热传导性能的工具。
k值(也称为热导系数)表示单位面积、单位厚度下材料或结构在温度差1℃时所引起的单位时间内的能量流失量。

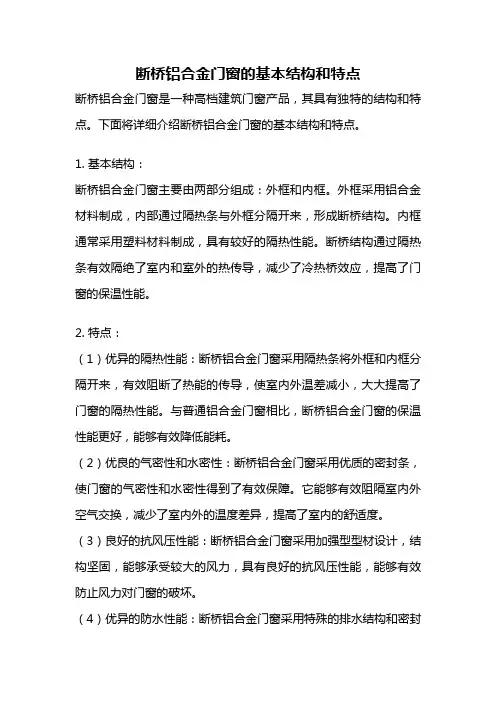

断桥铝合金门窗的基本结构和特点断桥铝合金门窗是一种高档建筑门窗产品,其具有独特的结构和特点。
下面将详细介绍断桥铝合金门窗的基本结构和特点。
1. 基本结构:断桥铝合金门窗主要由两部分组成:外框和内框。
外框采用铝合金材料制成,内部通过隔热条与外框分隔开来,形成断桥结构。
内框通常采用塑料材料制成,具有较好的隔热性能。
断桥结构通过隔热条有效隔绝了室内和室外的热传导,减少了冷热桥效应,提高了门窗的保温性能。
2. 特点:(1)优异的隔热性能:断桥铝合金门窗采用隔热条将外框和内框分隔开来,有效阻断了热能的传导,使室内外温差减小,大大提高了门窗的隔热性能。
与普通铝合金门窗相比,断桥铝合金门窗的保温性能更好,能够有效降低能耗。
(2)优良的气密性和水密性:断桥铝合金门窗采用优质的密封条,使门窗的气密性和水密性得到了有效保障。
它能够有效阻隔室内外空气交换,减少了室内外的温度差异,提高了室内的舒适度。
(3)良好的抗风压性能:断桥铝合金门窗采用加强型型材设计,结构坚固,能够承受较大的风力,具有良好的抗风压性能,能够有效防止风力对门窗的破坏。
(4)优异的防水性能:断桥铝合金门窗采用特殊的排水结构和密封设计,能够有效防止雨水渗入室内,保持室内的干燥。
(5)美观大方:断桥铝合金门窗外观精致,线条简洁,具有现代感。
铝合金材料可以根据需要进行多种表面处理,如喷涂、氧化、电泳等,使门窗具有多样的颜色和质感,满足不同风格和需求。
(6)耐腐蚀性强:断桥铝合金门窗采用铝合金材料,具有良好的耐腐蚀性能,能够抵御酸碱等腐蚀性物质的侵蚀,保持门窗长久的使用寿命。
(7)易于维护:断桥铝合金门窗表面平整光滑,不易积尘,清洁方便。
铝合金材料的特性使门窗不易变形、褪色和老化,无需频繁维修和更换,节省了维护成本和时间。
断桥铝合金门窗的独特结构和特点使其在建筑领域得到了广泛应用。
它不仅能够提高建筑的节能性能,减少能耗,还能够提高室内的舒适度,具有良好的抗风压性能和防水性能。

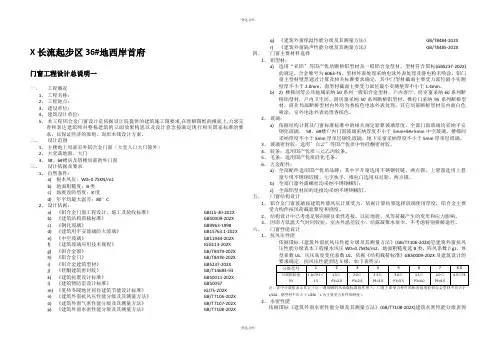

X长流起步区36#地西岸首府门窗工程设计总说明一一、工程概况1、工程名称:2、工程地点:3、建设单位:4、建筑设计单位:5、本工程铝合金门窗设计是依据设计院提供的建筑施工图要求,在理解图纸的根底上,力求完善和表达建筑师对整栋建筑的立面效果构思以及设计意念按满足现行相关国家标准的要求,以保证经济的原则,而形本钱设计方案。
二、设计范围1、主楼地上局部室外铝合金门窗〔大堂入口大门除外〕2、大堂落地窗、大门3、5#、6#裙房及塔楼局部的外门窗三、设计依据及要求1、自然条件:a)根本风压:W0=0.75KN/m2b)地面粗糙度:B类c)地震设防烈度:8度d)年平均最大温差:80°C2、设计依据:a)《铝合金门窗工程设计、施工及验收标准》GBJ15-30-202Xb)《建筑结构荷载标准》GB50009-202Xc)《钢化玻璃》GB9963-1998d)《建筑用平安玻璃防火玻璃》GB15763.1-202Xe)《中空玻璃》GB11944-202Xf)《建筑玻璃应用技术规程》JGG113-202Xg)《铝合金窗》GB/T8479-202Xh)《铝合金门》GB/T8478-202Xi)《铝合金建筑型材》GB5237-202Xj)《硅酮建筑密封胶》GB/T14683-93k)《建筑抗震设计标准》GB50011-202Xl)《建筑物防雷设计标准》GB50057m)《夏热冬暖地区居住建筑节能设计标准》JGJ75-202Xn)《建筑外窗抗风压性能分级及其测量方法》GB/T7106-202Xo)《建筑外窗气密性能分级及其测量方法》GB/T7107-202Xp)《建筑外窗水密性能分级及其测量方法》GB/T7108-202Xq)《建筑外窗保温性能分级及其测量方法》GB/T8484-202Xr)《建筑外窗隔声性能分级及其测量方法》GB/T8485-202X四、门窗主要材料选择1、铝型材:a)选用“亚铝〞等国产优质断桥铝型材及一般铝合金型材,型材符合国标(GB5237-202X)的规定,合金牌号为6063-T5。

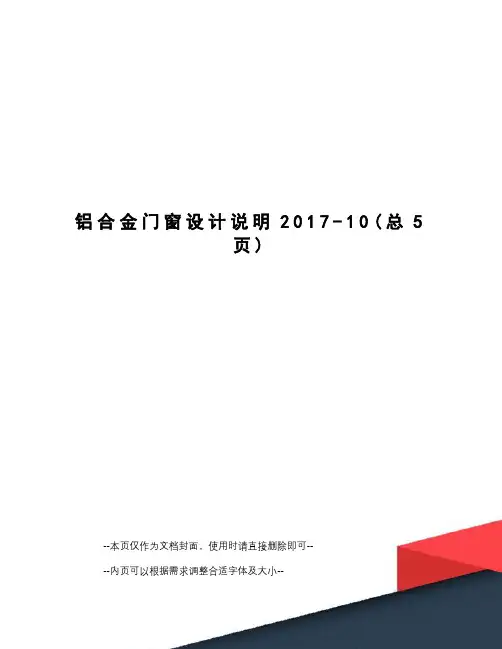

铝合金门窗设计说明2017-10(总5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--设计说明1.工程概况1.1.工程名称:**************铝合金门窗工程。
1.2.工程地点:成都市*******1.3.建设单位:**********地产开发有限公司1.4.建筑设计: *********设计研究院1.5.门窗设计:广州行盛玻璃幕墙工程有限公司1.6.设计范围:1#、2#、3#、4#、6#、8#楼铝合金门窗、铝合金百叶2主要设计依据2.1设计参数基本风压值:W0=KN/m2(风荷载按50年考虑)地震设防烈度:7度2.2地面粗糙程度分类门窗、幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区。
依据上面分类标准,本工程为C类地形2.3设计引用的规范、标准及资料2.3.1.门窗、幕墙设计规范《铝合金门窗》 GB/T8478-2008《铝合金门窗工程技术规范》 JGJ214-2010《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支撑装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-20072.3.2.建筑设计规范《钢结构设计规范》 GB50017-2003《钢结构防火涂料》 GB14907-2002《高层民用建筑钢结构技术规范》 JGJ99-98《高层建筑混凝土结构技术规程》 JGJ3-2010《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊篮》 GB19155-2003《地震震级的规定》 GB/17740-1999《工程抗震术语标准》 JGJ/T97-2011《建筑工程抗震设防分类标准》 GB50223-2008《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《公共建筑节能设计标准》 GB50189-2005《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《既有居住建筑节能改造技术规程》 DB37/T848-2007《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154:2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑设计防火规范》 GB50016-2006《冷弯薄壁型钢结构设计规范》 GB50018-2002《民用建筑隔声设计规范》 GB50118-2010《民用建筑热工设计规范》 GB50176-93《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003《民用建筑设计通则》 GB50352-20052.3.3.玻璃规范《镀膜玻璃》 GB/T《防弹玻璃》 GB17840-1999《浮法玻璃》 GB11614-1999《夹层玻璃》 GB/T9962-1999《建筑用安全玻璃第2部分:钢化玻璃》《建筑用安全玻璃第1部分:防火玻璃》《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999《普通平板玻璃》 GB4871-1995《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》GB/T11944-2012《着色玻璃》 GB/T18701-20022.3.4.铝材规范《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材-穿条式》 JG/T175-2011《建筑用铝型材、铝板氟碳涂层》 JGJ133-2000《铝合金建筑型材第1部分基材》《铝合金建筑型材第2部分阳极氧化、着色型材》《铝合金建筑型材第3部分电池涂漆型材》《铝合金建筑型材第4部分粉末喷涂型材》《铝合金建筑型材第5部分氟碳喷涂型材》《铝合金建筑型材第6部分隔热型材》《铝及铝合金金彩色涂层板、带材》 YS/T431-2009《一般工业用铝板及铝合金板、带材》 GB/~3-2006《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009 2.3.5.钢材规范《建筑结构用冷弯矩形钢管》 JG/T178-2005《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》YB/T096-2015《合金结构钢》GB/T3077-2015《结构用无缝钢管》 GB/T 8162-2008《金属覆盖层钢铁制品热渡锌层技术要求》 GB/T13912-2002《冷拔异形钢管》GB/T3094-2012《碳钢焊条》GB/T5117-2012《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》GB/T699-2015《不锈钢棒》 GB/T1220-2007《不锈钢和耐热钢冷轧钢带》GB/T4239-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-20072.3.6.紧固件及五金件规范《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/《紧固件机械性能不锈钢螺母》 GB/《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/《紧固件机械性能抽芯铆钉》 GB/《紧固件机械性能螺母、粗牙螺纹》 GB/《紧固件机械性能螺母、细牙螺纹》 GB/《紧固件机械性能螺栓、螺钉和螺柱》 GB/《紧固件机械性能自攻螺钉》 GB/《紧固件术语盲铆钉》 GB/T3099-2004《螺纹紧固件应力截面积和承载面积》 GB/《紧固件机械性能自攻螺钉》 GB/《地弹簧》 QB/T 2697-2005《铝合金门插锁》 QB/T3885-1999《平开铝合金窗把手》 QB/T3886-1999《铝合金撑挡》 QB/T3887-1999《铝合金窗不锈钢滑撑》 QB/T3888-1999《铝合金门窗拉手》 QB/T3889-1999《铝合金门锁》 QB/T3901-1999《铝合金窗锁》 QB/T3900-1999《推拉铝合金门用滑轮》 QB/T3902-1999 《外装门锁》 QB/T2473-2000《弹子插芯门锁》 GB/T2474-2000《建筑门窗五金件插销》 JG214-2007《建筑门窗五金件传动机构用执手》 JG124-2007《建筑门窗五金件旋压执手》 JG213-2007《建筑门窗五金件合页(铰链)》 JG125-2007《建筑门窗五金件滑撑》 JG127-2007《建筑门窗五金件滑轮》 JG129-2007《建筑门窗五金件多点锁闭器》 JG215-2007《建筑门窗五金件撑挡》 JG128-2007《建筑门窗五金件通用要求》 JG212-2007《建筑门窗五金件单点锁闭器》 JG130-2007《建筑门窗内平开下悬五金系统》 JG168-2004《钢塑共挤门窗》 JG207-20072.3.7.胶类及密封材料规范《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《彩色涂层钢板用建筑密封胶》 JC/T884-2001《干挂石材幕墙用环氧胶粘结剂》 JC887-2001《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/~20-2002《建筑用防霉密封胶》 JC/T885-2016《建筑用硅酮结构密封胶》 GB16776-2005《聚氨酯建筑密封胶》 JC/T482-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《中空玻璃用弹性密封胶》 GB∕T 29755-2013《中空玻璃用丁基热熔密封胶》JC/T914-20142.3.8.相关物理性能等级测试方法《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《采暖居住建筑节能检验标准》 JGJ132-2001《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008《建筑外窗气密性能分级及检测方法》 GB/T7107-2002《建筑外窗水密性能分级及检测方法》 GB/T7108-2002《建筑装饰装修工程施工质量验收规范》 GB50210-20013物理性能要求3.1.建筑外窗抗风压性能3.1.1.建筑外门窗所承受的风荷载按现行国家标准《建筑结构荷载规范》GB50009规定的围护结构风荷载标准值进行计算确定,且不应小于1000Pa。

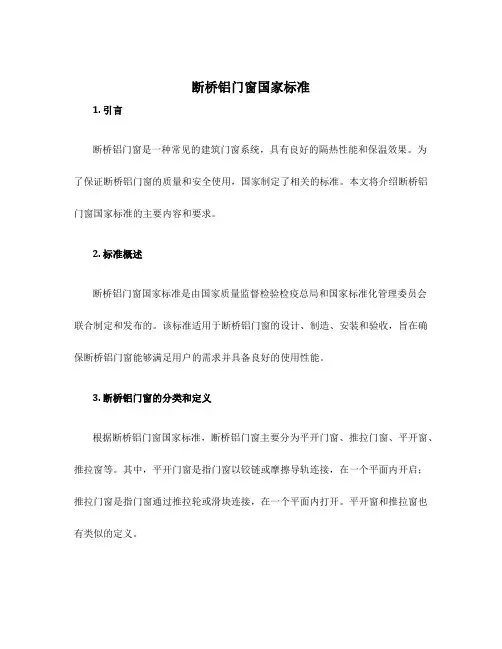

断桥铝门窗国家标准1. 引言断桥铝门窗是一种常见的建筑门窗系统,具有良好的隔热性能和保温效果。
为了保证断桥铝门窗的质量和安全使用,国家制定了相关的标准。
本文将介绍断桥铝门窗国家标准的主要内容和要求。
2. 标准概述断桥铝门窗国家标准是由国家质量监督检验检疫总局和国家标准化管理委员会联合制定和发布的。
该标准适用于断桥铝门窗的设计、制造、安装和验收,旨在确保断桥铝门窗能够满足用户的需求并具备良好的使用性能。
3. 断桥铝门窗的分类和定义根据断桥铝门窗国家标准,断桥铝门窗主要分为平开门窗、推拉门窗、平开窗、推拉窗等。
其中,平开门窗是指门窗以铰链或摩擦导轨连接,在一个平面内开启;推拉门窗是指门窗通过推拉轮或滑块连接,在一个平面内打开。
平开窗和推拉窗也有类似的定义。
4. 断桥铝门窗的材料和性能要求断桥铝门窗的框架材料主要采用铝合金,其外表可以经过阳极氧化、电泳涂装等工艺处理。
断桥铝门窗的主要性能要求包括以下几个方面:•隔热性能:要求断桥铝门窗具有良好的隔热性能,能够有效减少室内外温度的传导。
•防水性能:断桥铝门窗在装配和使用过程中应具备一定的防水性能,能够有效防止雨水渗透。
•隔音性能:要求断桥铝门窗具备良好的隔音性能,能够减少室内外噪音的传递。
•抗风压性能:断桥铝门窗应能够抵抗一定风速下的压力,确保门窗的安全使用。
5. 断桥铝门窗的设计和制造要求断桥铝门窗的设计和制造应符合相关的国家标准和规范。
具体要求包括以下几个方面:•结构设计:门窗的结构设计应合理、稳定,并满足使用要求和安全性能。
•材料选择:合理选择门窗的材料,确保其质量和耐久性。
•加工制造:门窗的加工制造过程应符合要求,确保产品的精度和质量稳定。
•产品检测:对断桥铝门窗进行必要的质量检测,确保产品符合标准要求。
•标识和包装:门窗应标明产品信息和标识,包装应符合运输和安装的要求。
6. 断桥铝门窗的安装和验收要求断桥铝门窗的安装应由专业的施工队伍进行,并按照相关的施工规范进行操作。
设计说明1.总体方案说明1。

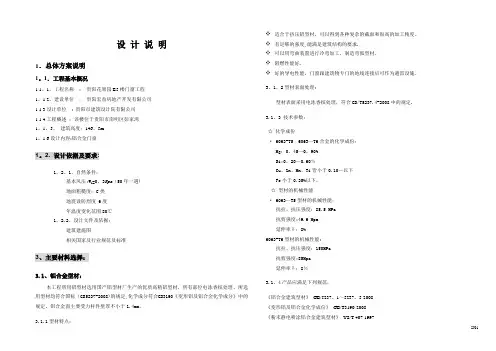

1.工程基本概况1.1。
1。
工程名称:贵阳花果园E5楼门窗工程1。
1.2。
建设单位:贵阳宏益房地产开发有限公司1.1.3.设计单位: 贵阳市建筑设计院有限公司1.1.4.工程概述:该楼位于贵阳市南明区彭家湾.1。
1。
5。
建筑高度:146。
5m1。
1.6.设计内容:铝合金门窗1。
2. 设计依据及要求:1。
2。
1、自然条件:基本风压:W=0。
3Kpa(50年一遇)地面粗糙度:C类地震设防烈度 6度年温度变化范围80℃1。
2.2、设计文件及依据:建筑建施图相关国家及行业规范及标准3、主要材料选择:3.1、铝合金型材:本工程所用铝型材选用国产铝型材厂生产的优质高精铝型材,所有部位电泳香槟处理。
所选用型材均符合国标(GB5237-2008)的规定,化学成分符合GB3190《变形铝及铝合金化学成分》中的规定。
铝合金窗主要受力杆件壁厚不小于1.4mm。
3.1.1型材特点:✧适合于挤压铝型材,可以得到各种复杂的截面和很高的加工精度。
✧有足够的强度,能满足建筑结构的要求.✧可以用弯曲装置进行冷弯加工,制造弯弧型材。
✧阻燃性能好.✧好的导电性能,门窗跟建筑物专门的地线连接后可作为避雷设施。
3。
1。
2型材表面处理:型材表面采用电泳香槟处理,符合GB/T5237.4-2008中的规定.3.1。
3 技术参数:☆化学成份· 6063-T5 6063—T6合金的化学成份:Mg:0。
45—0。
90%Si:0。
20—0.60%Cu、Zn、Mn、Ti皆小于0.10—以下Fe小于0.35%以下。
☆型材的机械性能· 6063—T5型材的机械性能:抗拉、抗压强度:85.5 MPa抗剪强度:49.6 Mpa延伸率δ:8%6063-T6型材的机械性能:抗拉、抗压强度:150MPa抗剪强度:85Mpa延伸率δ:8%3.1。
4产品应满足下列规范:《铝合金建筑型材》GB/5237。
1~5237。
5-2008《变形铝及铝合金化学成份》GB/T3190-2008《粉末静电喷涂铝合金建筑型材》YS/T 407-1997《铝合金阳极氧化—阳极氧化膜的总规范》GB/T8013-1987等规范。
断桥铝标准的系统门窗参数
系统门窗是指采用标准化构件,组装成门窗框架的产品。
断桥铝系统门窗是目前市场上使用最广泛的一种门窗,它采用断桥铝型材作为门窗框架,具有保温隔热、防水防风、抗氧化腐蚀等优点。
以下是断桥铝标准的系统门窗参数:
1. 型材规格:断桥铝型材厚度一般为1.4mm-
2.0mm,型材高度一般为50mm-80mm,宽度一般为50mm-120mm。
2. 玻璃规格:系统门窗的玻璃常用的有双层中空玻璃、三层中空玻璃、单层钢化玻璃等。
其中,双层中空玻璃的厚度一般为
5mm+12A+5mm,三层中空玻璃的厚度一般为5mm+9A+5mm+9A+5mm,单层钢化玻璃的厚度一般为5mm-12mm。
3. 五金配件:系统门窗的五金配件包括门锁、合页、拉手、密封条等。
门窗的五金配件要选择质量较好的产品,以确保门窗的使用寿命和安全性。
4. 防盗性能:系统门窗的防盗性能是人们比较关注的一个问题。
一般来说,断桥铝标准的系统门窗防盗等级为3级或4级,能够满足家庭、办公室等场所的使用需求。
总的来说,断桥铝标准的系统门窗参数包括型材规格、玻璃规格、五金配件、防盗性能等方面。
在购买门窗时,应根据自己的需求选择适合的产品,以确保门窗的质量和使用效果。
- 1 -。
断桥铝外开窗开扇尺寸标准断桥铝外开窗是一种常见的窗户类型,在现代建筑中得到了广泛的应用。
它具有隔热、密封、防水、防尘等优点,成为了很多人选择的理由。
而窗扇的尺寸标准也是使用断桥铝外开窗的人关注的一个重要的问题,下面我将详细介绍一下断桥铝外开窗开扇的尺寸标准。
断桥铝外开窗的窗扇尺寸标准是由国家建筑设计规范规定的,根据规范的要求,窗扇的尺寸要符合以下几个方面的要求:首先是窗扇的宽度。
根据国家规范,断桥铝外开窗的窗扇宽度不应超过1.2米。
这是为了保证窗扇的稳定性和运转的顺畅性。
如果超过这个宽度,窗扇会变得较为笨重,容易出现不平衡的现象,影响窗户的使用效果。
其次是窗扇的高度。
根据国家规范,断桥铝外开窗的窗扇高度不应超过 2.4米。
这是为了保证窗扇的稳定性和安全性。
如果窗扇过高,容易出现变形或者开合不灵活的问题,而且在开启时也会增加人的操作难度。
除了宽度和高度的要求外,窗扇的厚度也是需要考虑的。
根据国家规范,断桥铝外开窗的窗扇的厚度通常在55-75毫米之间。
这是为了保证窗扇的结构强度和隔热性能。
厚度过小,窗扇容易变形和变脆,影响窗户的使用寿命;厚度过大,会增加窗户的自重,降低窗户的安全性。
此外,窗扇的开启方式也会对尺寸标准产生影响。
常见的窗扇开启方式有推拉式、平开式、上悬挂式等。
每种开启方式都有不同的尺寸要求,根据具体的使用需求选择合适的开启方式。
总结起来,断桥铝外开窗的窗扇尺寸标准主要包括宽度、高度和厚度。
宽度不应超过1.2米,高度不应超过2.4米,厚度通常在55-75毫米之间。
对于不同的开启方式,还需要根据具体情况进行调整。
需要注意的是,以上仅为一般情况下的尺寸标准,具体的窗户尺寸还需要根据具体的建筑设计和使用需求进行确定。
在选择和安装窗扇时,建议找专业的窗户制造商或安装服务商咨询和购买,以确保窗户的质量和使用效果。
70系三玻列断桥铝窗技术参数表
摘要:
一、引言
二、70 系三玻列断桥铝窗的技术参数
三、结论
正文:
一、引言
在现代建筑行业中,门窗产品不仅需要满足基本的防护、采光等功能,还需要具备良好的保温、隔音性能。
因此,断桥铝窗凭借其优异的性能在市场上备受青睐。
本文将介绍70 系三玻列断桥铝窗的技术参数,帮助大家更好地了解这类产品。
二、70 系三玻列断桥铝窗的技术参数
1.窗户尺寸:70 系列断桥铝窗的宽度可达70mm,适合各种不同规格的窗户需求。
2.型材:采用高品质铝材,表面进行氟碳喷涂处理,具有良好的耐候性和抗腐蚀性。
3.玻璃:三玻两腔设计,中空玻璃内填充惰性气体,有效降低噪音传播和热量传导,提高保温性能。
4.隔热条:采用PA66 尼龙隔热条,具有优良的隔热性能和耐候性。
5.五金件:选用高品质五金件,保证窗户的开关顺畅,提高使用寿命。
6.密封胶条:采用优质密封胶条,保证窗户的密封性能,有效防止雨水、
灰尘等侵入。
三、结论
70 系三玻列断桥铝窗凭借其优异的技术参数,在保温、隔音、防雨等方面表现出色,是现代建筑中理想的门窗选择。
富国皮革员工宿舍楼铝合金断桥门窗工程●设计与施工总说明内容提要
一、工程概况;
二、工程设计依据;
三、工程施工内容;
四、设计原则;
五、本工程设计特点;
六、各产品选用的主要材料、结构特点及性能指标指标;
七、主要材料的技术数据说明;
八、铝合金门窗性能;
九、施工技术要求及说明;
十、铝合金门窗成品的包装、运输及贮藏;
十一、铝合金门窗的使用说明;
●设计与施工总说明具体内容:
★一、工程概况:
1、工程名称:富国皮革员工宿舍楼铝合金断桥门窗工程
2、工程地点:阜新市清河门区皮革园区
3、主体结构形式:框架结构,桩基础
4、地理位置:严寒地区(C区)
5、抗震设防烈度:六度设防
6、质量标准:合格
★二、工程设计依据:
1、甲方提供的文件及技术说明;
2、建筑施工图纸;
3、依据实际、变动情况;
★三、工程施工内容:
1、63系列断桥内平开窗,断桥外开门连窗;
2、玻璃幕墙
3、铝合金肯德基门,旋转门
★四、设计原则
在立面分格设计上,以充分体现设计师的设计理念并尽可能与原有建筑的风格特点相协调为基础进行了仔细的构思,结合不同产品的特性,本着“为用户着想”的原则,采取换位思考的方法,不仅要保证功能性、外观效果及安全等方面的要求,而且还要满足经济、实用的要求,力求以最低的成本,向用户奉献出高品质的产品。
1、满足建筑设计效果要求,充分体现建筑风格、结构合理、功能完善、安全可靠。
2、整体效果整齐化,给人以简洁、庄重之感。
3、满足结构强度和刚度要求。
4、满足建筑物防雷、防火等安全性能的要求
5、考虑面材料利用率及加工安装工艺性,尽量做到经济合理。
6、合理采光、通风及开启方便,满足用户在作用过程中的舒适性、人性化要求。
7、考虑与室内装修材料接口。
8、考虑各种不同材料交接、组合的处理方式。
9、易于日常的清洁与维护。
★五、本工程设计特点:
该工程设计造型独特、外观优雅,采用室内外喷涂的断桥铝合金窗。
针对本工程,我公司予以高度重视,从原材料的选择到结构和设计,从设计与生产计划到施工组织均进行了周密的考虑,力求以高品质的产品奉献给用户。
我们认真分析了该工程的建施图纸,在尊重原设计风格的基础上,充分融合了我们的设计思路,力求使该工程设计成一流的优质工程。
在系统设计上,主要考虑了外观效果、窗结构特点、强度、水密性和气密性、抗震和温差变形、隔音降噪、防雷、防火隔热、耐腐蚀性等方面的设计。
本工程窗采用了大分格设计,整体效果通透明快。
从而保证了该工程无论在使用功能上,还是在外观效果上,均达到用户满意。
★六、各产品选用的主要材料、结构特点及性能指标:
1、铝合金断桥窗
a) 铝材:系列穿条式隔热保温铝材,63系列,主型材壁厚1.4mm,铝材表面为静电粉末喷涂,扣条为直扣条。
b) 玻璃为5+12A+5中空玻璃;中空玻璃采用热熔丁基胶和聚硫中空密封胶双道密封工艺,浮法玻璃原片为秦皇岛耀华公司生产。
c) 所有开启附件均采用广州竖朗产品。
采用防沉块,有效地消除了窗扇在长期受重力的情况下产生的下沉趋势,影响窗密封的性能。
d) 密封采用国产优质安泰中性硅酮密封胶密封。
◇断桥内开窗结构设计特点:
1、采用钢附框与断桥铝合金窗框连接,钢附框与铝框间填充聚氨脂发泡剂,保证铝合金断桥窗的保温性能。
2、采用平开附件(所有开启附件均为坚朗产品),当需要开启时,窗可呈平开状态;采用一套附件控制,开启灵活方便,质量经久耐用。
采用防沉块,防止窗在长期受重力的情况下下沉,影响窗的性能。
开启窗扇应用等压腔结构,采用三元乙丙胶条密封,在开启窗扇下部的边框上开有排水孔,从而保证了窗的水密性和气密性。
3、开启部分采用三道三元乙丙胶条密封,保证了窗的水密性和气密性。
★七、主要材料的技术数据说明:
1、铝合金材料
该工程拟采用铝型材,符合现行国家标准《铝合金建筑型材》GB/T5237中规定的高精级,同时其化学成份符合现行国家标准《铝及铝合金加工产品的化学的成份》GB/T3190的规定。
铝合金型材表面静电粉末喷涂处理。
a) 型材表面采用粉末喷涂处理,颜色依据甲方要求及色卡。
其中型材涂层性能如下:
a.颜色与色差:
涂层色差应与合同规定的标准色板基本一致,测定时单色粉末的涂层与标准色板间的色差△Eab*≤1.5,同批产品之间的色差△Eab*≤1.5。
b.涂层厚度:
装饰面上涂层最大局部厚度≤120μm,最小局部厚度≥40μm。
c.外观质量:
喷粉型材装饰面上的涂层应平滑、均匀,不允许有皱纹、流痕、鼓泡、裂纹、发粘等影响使用的缺陷。
2、玻璃
a) 采用国产优质玻璃,其中外窗部分采用5+12A+5中空玻璃,内、外片为白色优质浮法玻璃,玻璃外观质量和技术指标符合国家现行标准《浮法玻璃》GB11614、《钢化玻璃》GB9963、《中空玻璃》
GB11944及《夹层玻璃》GB9962-88规定。
也可选用单low-e中空玻璃, 冬季,室内温度高于室外,远红外热辐射主要来自室内,LOW-E玻璃可将其反射回室内从而保持室内的热量不外泻。
对来自室外的部分太阳能辐射,LOW-E玻璃仍能允许其进入室,这部分能量被室内物体吸收后又转变成远红外热辐射而被留在室内。
夏季,室外温度高于室内,远红外热辐射主要来自市外,Low-e玻璃可将其反射出去从而阻止热量进入室内。
对来自室外太阳能辐射,可选择低遮阳系数的LOW-E玻璃限制其进入室内,从而降低一定费用。
3、断桥窗内平开附件
a) 采用坚朗公司生产的优质系列门窗附件。
4、密封垫和密封胶条
a) 密封垫和密封胶条采用黑色高密度的三元乙丙橡胶制品,并符合现行国家标准《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》GB10711的有关规定及美国ASTM标准。
生产厂家为沈阳瑞德公司。
密封垫挤压成块、密封胶条为挤压条,邵硬度为70±5并具有20%至30%的压缩度。
5、硅酮耐候胶:
a) 采用国产优质产品。
它能在较广泛气候条件下均能挤出使用,并迅速与空气中的水分产生反应,凝固成既耐用、性能高又具弹性的硅酮。
★八、铝合金门窗性能:
12、启闭性能:开启方式:主要有内平开,启闭力应不大于50N。
★九、施工技术要求及说明:
(1)窗框尺寸偏差要求如下表所示mm:
(2
(3
a.窗构件连接应牢固,需用耐腐蚀的填充材料,使连接部分密封、防水。
b.窗结构应有可靠的刚性,根据需要允许设置加固件。
c.窗框、扇四周搭接宽度应均匀,允许偏差±1mm
d.窗装配后不应有妨碍启闭的下垂,翘曲或扭曲变形。
e.窗用附件安装位置正确,齐全,牢固,应起到各自的作用,并具有足够的强度,启闭灵活,无噪声。
承受反复运动的附件,在结构上便于更换。
f.窗用玻璃,五金,密封等附件,其质量应与窗的质量等级相适应。
★十、铝合金门窗成品的包装、运输及贮存:
(1)产品的包装:
(2)产品应用无腐蚀作用的材料进行包装。
包装箱应具有足够的强度,并有防潮措施,置于箱内产品应保证其相互间不发生窜动,产品装箱后,箱内须有装箱单及产品检验合格证。
(3)成品的运输:装运产品的运输工具,应有防雨措施并保持清洁无污物。
产品应采用合适的方式装卸,确保产品几何形状不变、表面完好。
(4)成品的贮存:产品应放置在通风、干燥的地方,严禁与酸、碱、盐类物质接触并防止雨水浸入。
产品不能直接接触地面,底部应垫高100mm以上。
★十一、铝合金门窗的使用说明:
铝合金断桥窗在开启关闭时应注意的事项:
1、进行执手操作时扇必须处于关闭状态,方可进行;
2、开启过程中对执手的扭力不可过猛,以免损坏开启系统组件;
3、关闭窗扇时要力度适中,不可用力过大以延长窗的使用寿命;
4、开启角度是受开启组件所限制的不能用力使之任意加大,这样会损坏
5、开启附件开启组件选定后,要严格按执手的图示方向进行操作,方可实现预期开启方式;如出现开启不灵,请及时请专业人员处理。
