图纸会审涉及九大专业,其流程和注意事项你清楚了吗

图纸会审是一项严肃而认真的技术工作,是施工准备阶段技术管理的主要内容之一。

认真做好图纸会审,对于减少施工图中的差错完善设计,提高工程质量和保证施工顺利进行都有重要意义。

一、图纸会审的程序和重点总的程序应该是先分别学习,后集中会审,先专业单位自审,再由设计、施工、监理、建设单位共同会审。

1、熟悉图纸当施工单位接到新工程的施工图纸后,及时组织各类专业技术人员,包括该工程项目经理、施工员、质量员、预算员及主要作业班组长,都应仔细阅读,全面熟悉图纸。

熟悉图纸的重点:(1)总平面部分:总图的建筑物坐标位置,室内±0.00标高与单项工程建筑平面图是不是一致,建筑物设计标高是不是可行,建筑物定位表达是不是明确无误,建筑物与地下构筑物及管线之间有没有矛盾。

(2)在熟悉图纸的基础上,组织本专业系统有关人员集中进行统一查对图纸,核对存在问题,并有该工程主管技术员将存在问题整理归纳,以便提交综合会审会上研究解决。

2、专业自审图纸的重点:(1)设计图纸及有关说明是不是齐全、清楚、明确、图纸设计尺寸等有没有错误和泄漏、图纸之间有无矛盾、预留孔洞、预埋件、大样图或采用标准构配件的型号、尺寸有无错误和矛盾。

(2)查阅地质勘察资料,注意地基处理和基础设计,建筑物与地下构筑物、管线之间有无问题,在地震区,还考虑结构抗震性能是不是良好。

(3)建筑结构装修之间有没有矛盾。

(4)主要结构的设计在强度、刚度、稳定性等方面有没有问题,主要部位的建筑结构是否合理,设计计算的假定条件和采用的处理方法是否符合正常施工的实际情况,施工时有无足够的稳定性,对安全生产有无影响。

(5)图纸设计是不是与当地的施工条件及施工能力相一致。

(6)设计中提出的新结构、新技术、新工艺、新材料、和特殊工程复杂工程的技术要求,本单位是否能做到。

3、会审在各专业一搞完本专业图纸自审以后,组织建设单位、设计单位、监理公司、土建及设备安装等有关施工单位进行图纸综合会审。

建筑工程图纸会审建筑工程图纸会审是工程施工前的重要环节，通过会审可以提前发现和解决设计中的问题，确保施工过程的顺利进行。

本文将介绍建筑工程图纸会审的流程和注意事项。

一、会审前的准备工作在进行建筑工程图纸会审之前，需要进行以下准备工作：1.收集图纸：收集并整理施工图纸，包括平面图、剖面图、立面图等各种图纸类型。

2.组织会审团队：由各相关专业的技术人员组成会审团队，包括建筑设计师、结构设计师、土木工程师等。

3.确定会审时间和地点：安排会审的具体时间和地点，确保相关人员的参与度和会议的顺利进行。

二、会审流程建筑工程图纸会审的流程可以分为以下几个步骤：1.图纸查阅与准备：会审开始前，参会人员应对图纸进行仔细查阅和准备，了解各项设计要求和技术细节。

2.问题提出与讨论：会审过程中，参会人员可以提出自己发现的问题，并就问题进行讨论，寻找解决方案。

3.书面记录与整理：会审过程中，应有专人负责记录会议讨论的要点、问题及解决方案，整理成书面记录。

4.问题整合与解决：通过会审会议，将所有问题整合汇总，制定解决方案，确保图纸的设计更加完善和合理。

5.会审记录的归档：将会审记录进行归档保存，以备将来查阅和参考。

三、会审注意事项在进行建筑工程图纸会审时，需要注意以下几点：1.专业人员参与：会审应邀请相关专业的技术人员参与，确保对各方面要求进行全面审查。

2.问题分析具体化：在会审过程中，对问题的提出和讨论应尽量具体化，明确指出存在的问题和改进的方向。

3.合理的时间安排：会审时间宜安排充裕，以确保对图纸进行充分的审查和讨论，避免匆忙决策带来的问题。

4.标准规范遵循：对于图纸设计，应确保符合相关的标准和规范，包括建筑设计规范、安全规范等。

5.解决方案的可行性：在确定问题的解决方案时，需要考虑到施工条件和实际可行性，避免出现无法执行的方案。

6.持续的会审工作：建筑工程图纸会审不是一次性的工作，应持续进行，及时发现和解决设计中的问题。

图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。

它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。

那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。

一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。

通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。

二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。

施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。

他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。

监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。

设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。

建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。

三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。

（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。

（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。

2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。

（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。

（3）核对预埋件、预留孔洞的位置和尺寸是否准确。

3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。

（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。

（3）核对卫生器具、消防设施的位置和选型是否符合规范。

图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

图纸会审注意事项及审查内容详解【最新版】图纸会审注意事项及审查内容详解施工图纸会审技巧检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8、检查梁的受力钢筋最小间距是否满足施工验收规范要求9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50%11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。

当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置2、从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。

图纸会审的主要内容及注意事项图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位组织并记录。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。

二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。

然后再看细部做法，核对总尺寸与细部尺寸。

三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。

4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。

特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。

图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。

会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。

二、图纸审核内容1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。

设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。

2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。

目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。

3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。

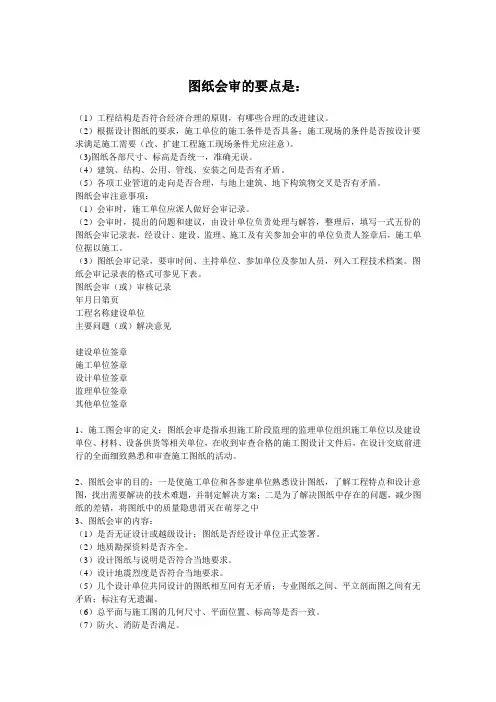

图纸会审的要点是：（1）工程结构是否符合经济合理的原则，有哪些合理的改进建议。

（2）根据设计图纸的要求，施工单位的施工条件是否具备；施工现场的条件是否按设计要求满足施工需要（改、扩建工程施工现场条件尤应注意）。

（3)图纸各部尺寸、标高是否统一，准确无误。

（4）建筑、结构、公用、管线、安装之间是否有矛盾。

（5）各项工业管道的走向是否合理，与地上建筑、地下构筑物交叉是否有矛盾。

图纸会审注意事项：（1）会审时，施工单位应派人做好会审记录。

（2）会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。

（3）图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。

图纸会审记录表的格式可参见下表。

图纸会审（或）审核记录年月日第页工程名称建设单位主要问题（或）解决意见建设单位签章施工单位签章设计单位签章监理单位签章其他单位签章1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中3、图纸会审的内容：（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。

（2）地质勘探资料是否齐全。

（3）设计图纸与说明是否符合当地要求。

（4）设计地震烈度是否符合当地要求。

（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。

（7）防火、消防是否满足。

（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

图纸会审记录流程与图纸会审制度规范一、关于图纸会审流程1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

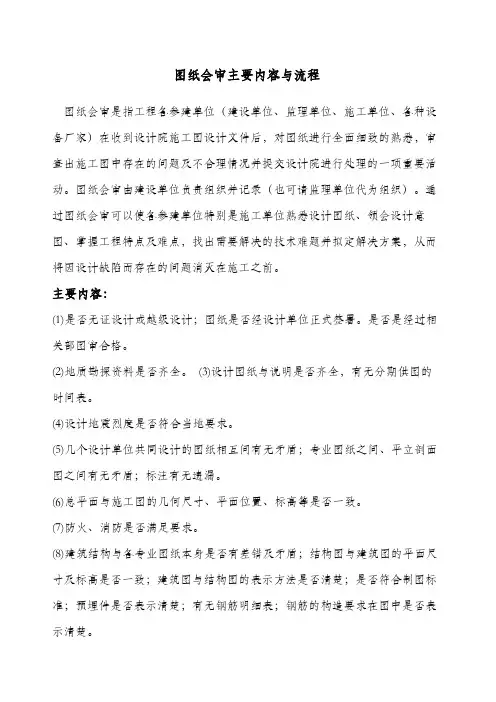

图纸会审主要内容与流程图纸会审是指工程各参建单位（建设单位、监理单位、施工单位、各种设备厂家）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

主要内容：(1)是否无证设计或越级设计；图纸是否经设计单位正式签署。

是否是经过相关部图审合格。

(2)地质勘探资料是否齐全。

(3)设计图纸与说明是否齐全，有无分期供图的时间表。

(4)设计地震烈度是否符合当地要求。

(5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。

(7)防火、消防是否满足要求。

(8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。

(9)施工图中所列各种标准图册，施工单位是否具备。

(10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。

(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。

(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理，是否满足设计功能要求。

(13)施工安全、环境卫生有无保证。

(14)图纸是否符合监理大纲所提出的要求。

程序：图纸会审应开工前进行。

如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。

（1）图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。

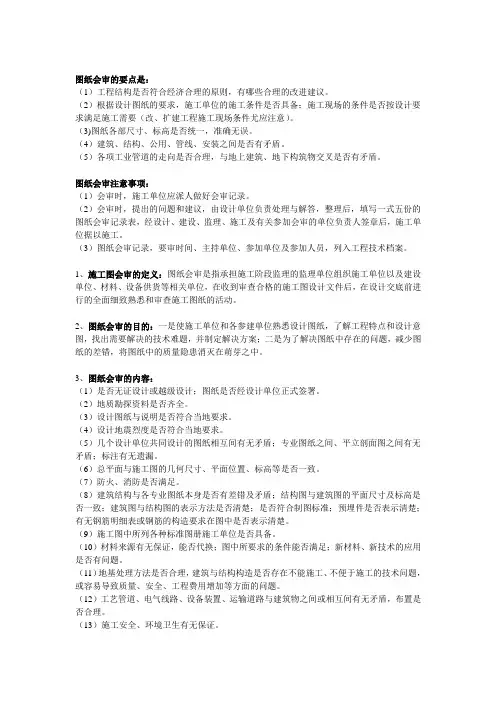

图纸会审的要点是：（1）工程结构是否符合经济合理的原则，有哪些合理的改进建议。

（2）根据设计图纸的要求，施工单位的施工条件是否具备；施工现场的条件是否按设计要求满足施工需要（改、扩建工程施工现场条件尤应注意）。

（3)图纸各部尺寸、标高是否统一，准确无误。

（4）建筑、结构、公用、管线、安装之间是否有矛盾。

（5）各项工业管道的走向是否合理，与地上建筑、地下构筑物交叉是否有矛盾。

图纸会审注意事项：（1）会审时，施工单位应派人做好会审记录。

（2）会审时，提出的问题和建议，由设计单位负责处理与解答，整理后，填写一式五份的图纸会审记录表，经设计、建设、监理、施工及有关参加会审的单位负责人签章后，施工单位据以施工。

（3）图纸会审记录，要审时间、主持单位、参加单位及参加人员，列入工程技术档案。

1、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。

2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。

3、图纸会审的内容：（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。

（2）地质勘探资料是否齐全。

（3）设计图纸与说明是否符合当地要求。

（4）设计地震烈度是否符合当地要求。

（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。

（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。

（7）防火、消防是否满足。

（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。

导语图纸会审是什么？图纸会审是指工程各参建单位（建设单位、监理单位、施工单位、各种设备厂家）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。

通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。

一、图纸会审的程序1、专业会审（1）收到施工图纸后，班组技术员组织班组长施工人员进行专业会审，对本班组施工项目或本单位工程施工图纸进行熟悉和会审，由班组技术员填写和保存图纸、会审签证和会审记录，重要施工项目可邀请专工技术组长设计代表参加；（2）专业工程处技术组长汇总图纸中存在的问题和需澄清的事项，以工作联系单的方式交项目部工程部一份，要求帮助落实；（3）专业工程处技术组长负责图纸会审提出问题的落实，保存记录并传达到相关专工和技术人员；（4）在图纸专业会审提出的问题没有答复或明确之前，其涉及到的单位分部分项工程不能开工。

2、系统会审（1）专业工程处技术组长组织专工技术员班组长施工人员等进行系统图纸会审；（2）专业工程处进行施工图纸的系统会审时，可邀请有关部室专业技术人员、设计代表甲方及其代表参加；（3）专业工程处技术组长负责办理会审签证，并将通过会审发现的问题、建议和需要澄清的事项以工作联系单的方式，交项目部工程部一份，工程处技术组长负责落实。

3、专业间会审（1）对需进行专业间图纸会审的项目见附件02-1由项目部工程部专工负责组织各专业工程处和有关部室技术人员项目总工/副总设计代表及建设单位代表等相关人员参加；（2）项目部工程部专工对收集到的专业会审和系统会审中存在的问题进行审阅并对图纸中各专业间的技术问题如预埋件设备基础管道接口管道及电缆桥架布置等进行核查澄清；（3）项目部工程部专工负责办理会审签证记录会审中提出的问题以工作联系单的方式向有关单位提出并督促解决。

关于图纸会审的流程、技巧与注意事项一、纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（二）适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。

其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审与图纸有关的问题都在这了，施工图纸会审内容全攻略关于图纸会审流程图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

图纸会审制度1.1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

1.2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

1.3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

图片来源网络1.4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。

1.5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

1.6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

1.7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

1.8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审内容全攻略图纸会审内容全攻略关于图纸会审流程1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

2适用范围房建施工工程、市政工程工程及给排水工程。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

3图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：以下人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、工程负责人及各个专业设计负责人;监理方：工程总监、副总监及各个专业监理工程师;施工单位：工程经理、工程副经理、工程总工程师及各个专业技术负责人;其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
