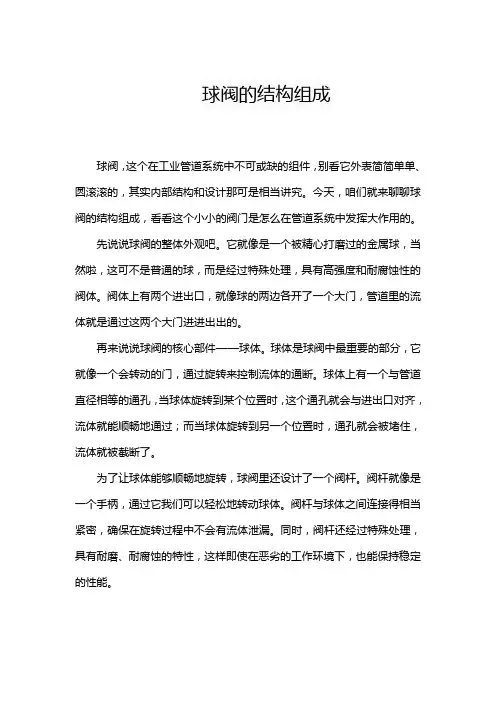

球阀的结构组成球阀，这个在工业管道系统中不可或缺的组件，别看它外表简简单单、圆滚滚的，其实内部结构和设计那可是相当讲究。
今天，咱们就来聊聊球阀的结构组成，看看这个小小的阀门是怎么在管道系统中发挥大作用的。
先说说球阀的整体外观吧。
它就像是一个被精心打磨过的金属球，当然啦，这可不是普通的球，而是经过特殊处理，具有高强度和耐腐蚀性的阀体。
阀体上有两个进出口，就像球的两边各开了一个大门，管道里的流体就是通过这两个大门进进出出的。
再来说说球阀的核心部件——球体。
球体是球阀中最重要的部分，它就像一个会转动的门，通过旋转来控制流体的通断。
球体上有一个与管道直径相等的通孔，当球体旋转到某个位置时，这个通孔就会与进出口对齐，流体就能顺畅地通过；而当球体旋转到另一个位置时，通孔就会被堵住，流体就被截断了。
为了让球体能够顺畅地旋转，球阀里还设计了一个阀杆。
阀杆就像是一个手柄，通过它我们可以轻松地转动球体。
阀杆与球体之间连接得相当紧密，确保在旋转过程中不会有流体泄漏。
同时，阀杆还经过特殊处理，具有耐磨、耐腐蚀的特性，这样即使在恶劣的工作环境下，也能保持稳定的性能。
当然啦，球阀可不是只有这些部件就完事了。
为了确保阀门的密封性，球阀里还安装了密封座和密封环。
密封座是固定在阀体上的，而密封环则是安装在球体上的。
当球体旋转到关闭位置时，密封环就会紧紧地压在密封座上，形成一个密封面，防止流体泄漏。
这两个部件的材料选择可是相当关键的，既要具有足够的硬度来承受流体的压力，又要具有一定的弹性来适应球体的微小变形，确保密封效果。
除了这些主要部件外，球阀还有一些辅助部件，比如填料、轴承、传动装置等。
填料是用来填充阀杆与阀体之间的间隙的，防止流体从缝隙中泄漏出来。
轴承则是用来支撑阀杆和球体的，减小旋转过程中的摩擦阻力。
传动装置则是用来实现阀门的远程操作或自动化控制的，让球阀的使用更加便捷。
说到球阀的使用，那可真是广泛得很。
从石油、化工到水处理、食品加工，几乎各行各业都能看到它的身影。
球阀结构原理介绍球阀是一种常用的阀门，主要用于管道中的截断流体或调节流量。
它的流体控制是通过旋转球体来实现的。
球阀具有结构简单、密封可靠、操作方便、维护方便等优点，在工业领域有着广泛的应用。
下面将详细介绍球阀的结构原理。
一、球阀的结构球阀主要由阀体、阀盖、球体、阀杆、密封圈、弹簧等部件组成。
（一）阀体：阀体是球阀的主体部分，通常采用球墨铸铁或不锈钢材质，具有良好的强度和耐腐蚀性。
阀体内部设有流道，通过控制球体的旋转来控制流体的通断。
（二）阀盖：阀盖位于阀体的上部，紧固在阀体上，用以密封阀体内部的流体。
阀盖通常与阀杆连接，通过阀杆的旋转来带动球体。
（三）球体：球体是球阀的关键部件，通常由不锈钢、合金钢等材质制成。
球体是一个空心的球形结构，通过阀杆的转动使球体的通孔与阀体的流道对齐或偏离，从而控制流体的通断或流量。
（四）阀杆：阀杆是连接球体和手动或电动装置的部分，用于传递操作力或信号。
它负责通过旋转球体的角度来控制球体的开启或关闭，从而实现流体的控制。
（五）密封圈：密封圈通常位于球体和阀体之间，起到密封作用。
它通常由橡胶或聚四氟乙烯等材质制成，具有较好的密封性能。
（六）弹簧：弹簧主要用于球阀的自密封或弹性密封，通常安装在球体和阀盖之间。
当球体转动至完全关闭或完全开启的位置时，弹簧通过压缩或伸展来提供额外的密封力，确保阀门的密封性。
二、球阀的工作原理球阀的工作原理可以简化为三种状态：完全关闭、完全开启和流量调节。
（一）完全关闭状态：在球阀完全关闭时，球体的通孔与阀体的流道不对齐，流体无法通过，实现了截断管道中的流体。
（二）完全开启状态：在球阀完全开启时，球体的通孔与阀体的流道完全对齐，流体可以自由通过，实现了流体的通畅。
（三）流量调节状态：在球阀部分开启时，球体的通孔与阀体的流道部分对齐，通过旋转球体的角度来调节流体的流量。
当球体旋转角度增大时，通道的开口面积增大，流量也相应增大；反之，当球体旋转角度减小时，通道的开口面积减小，流量也相应减小。
两片式球阀什么是两片式球阀？两片式球阀（Two-piece ball valve）是球阀的一种，由阀体和阀盖两部分组成，整个球阀由阀体上下分为两份。
两片式球阀的优点在于维护方便，因为只需要拆下阀盖就可以维修和更换内部零件，而不必拆下整个阀体。
两片式球阀的结构与特点结构两片式球阀的结构由阀体、阀球、阀杆、阀座、密封圈和手柄/电动机组成。
阀体上下分为两截，中间用一个联接杆将两个截体连接在一起，并且在阀体两端分别设置了配有密封垫片的盖板。
在阀体内部有一个球体，它与阀杆相连，通过手柄/电动机的控制可实现开启与关闭。
阀座采用弹性材料制成，可与球体紧密贴合以实现良好的密封性能。
特点两片式球阀具有以下特点：1.维护方便，只需拆下阀盖即可进行维修和更换内部零件，无需拆卸整个阀体；2.球阀结构紧凑，体积小，适用于空间较小的场合；3.轻便，操作简单；4.密封性能好，采用排气式结构，阀座压力逐渐上升，密封性能更稳定；5.使用寿命长，球体与阀座间的摩擦力小，且阀座选择合理，使用寿命可以达到20年以上。
两片式球阀与三片式球阀的区别两片式球阀与三片式球阀是球阀的两种主要结构类型。
在两者之间，最大的区别在于两片式球阀的结构较为紧凑、维护更方便。
三片式球阀相对比两片式球阀而言，多了一个阀体区域，阀体还是以三个零件组成。
所以，相比较而言，维护三片式球阀需要拆下整个阀体才可以进行维修，而在两片式球阀中，只需要拆下阀盖就可以进行维修。
但是，三片式球阀的优点在于可以随时进行检修，无需关闭流体管道。
适用范围两片式球阀的适用范围广泛，它可以用来控制不同介质的流量，包括气体、蒸汽、液体或半固体物体。
目前，两片式球阀已经广泛应用于化工、石化、水处理、制药、冶金、食品等行业的流体控制。
总的来说，两片式球阀由于其简单结构、易于维护以及优秀的性能，已经成为了流体控制领域的主流设备之一。
球阀结构图球阀图片内部结构
球阀工作原理球体旋转角度为0~90°之间，旋转到90°时，球阀全开状态。
球阀结构主要分为固定式和浮动式两种，常见的小口径球阀均为浮动式结构，在压力和流体的作用下球体往介质流向的阀座密封压紧达到密封效果，压力越大密封越好。
固定式球阀结构简单的说就是在球阀的中心顶部和底部均有轴销固定，在大口径场合中必须用固定式球阀，避免照成球体重量将密封压坏，偏心球阀、V型球阀均为固定式球阀。
球阀图片内部结构
球阀密封形式：
球阀密封形式主要分为两种：软密封、硬密封。
软密封球阀是指密封副的两侧一侧是金属材料，另一侧是有弹性的非金属材料的被称为“软密封”。
这种密封的密封性能较好，但不耐高温、易磨损、机械性较差。
如：钢+四氟。
软密封座球阀采用具有一定强度、硬度和耐温性能的非金属材料制作，密封性能好，可以作到零泄漏，但寿命和对温度的适应性比较差。
软密封对一部分有腐蚀性的物料是不能满足工艺要求的，硬密封可以解决，这两种密封可以相互补充的，就密封性而言软密封相对较好，但是现在硬密封的密封性也能够满足相应的要求！软密封的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
硬密封使用寿命长，但是密封性相对比软密封差。
文章转自：球阀图片内部结构。

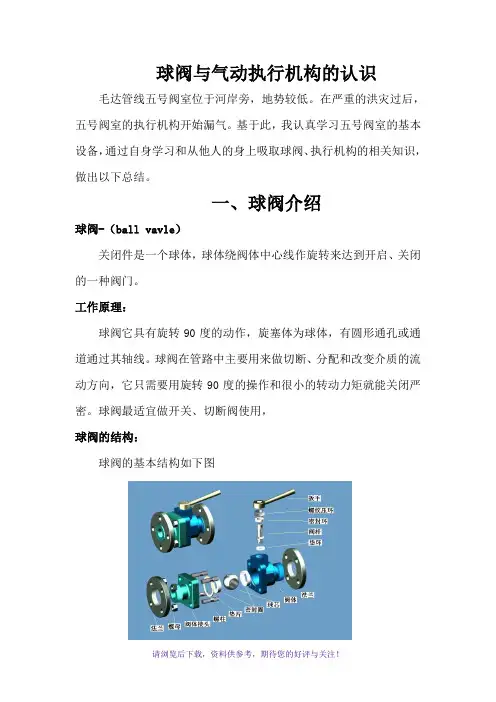

球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。
在严重的洪灾过后，五号阀室的执行机构开始漏气。
基于此，我认真学习五号阀室的基本设备,通过自身学习和从他人的身上吸取球阀、执行机构的相关知识,做出以下总结。
一、球阀介绍球阀-（ball vavle）关闭件是一个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线.球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点：球阀的主要特点是本身结构紧凑，密封可靠，结构简单,维修方便,密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。
球阀的分类:1、按结构形式可分为：A 浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时,球体可能会发生偏移。
一般用于中低压球阀。
B 固定球球阀球阀的球体是固定的，受压后不产生移动.固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动,使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承,操作扭距小，适用于高压和大口径的阀门.为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
C 弹性球球阀球阀的球体是弹性的.球体和阀座密封圈都采用金属材料制造，密封比压很大,依靠介质本身的压力已达不到密封的要求，必须施加外力。

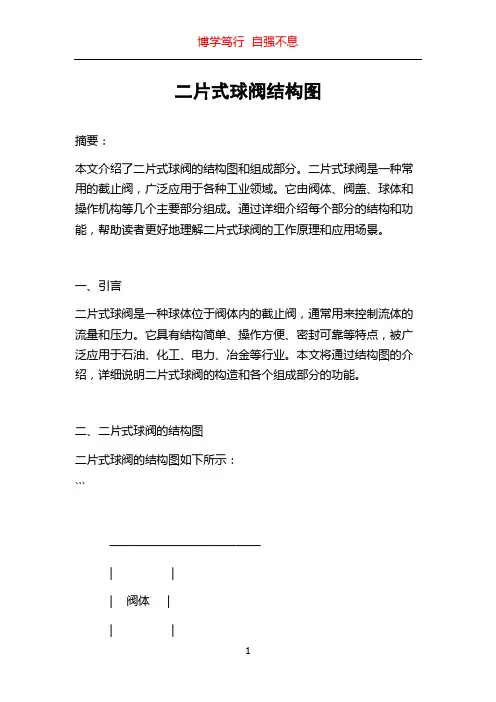

二片式球阀结构图摘要：本文介绍了二片式球阀的结构图和组成部分。
二片式球阀是一种常用的截止阀，广泛应用于各种工业领域。
它由阀体、阀盖、球体和操作机构等几个主要部分组成。
通过详细介绍每个部分的结构和功能，帮助读者更好地理解二片式球阀的工作原理和应用场景。
一、引言二片式球阀是一种球体位于阀体内的截止阀，通常用来控制流体的流量和压力。
它具有结构简单、操作方便、密封可靠等特点，被广泛应用于石油、化工、电力、冶金等行业。
本文将通过结构图的介绍，详细说明二片式球阀的构造和各个组成部分的功能。
二、二片式球阀的结构图二片式球阀的结构图如下所示：```————————————| || 阀体 || ||—————————————||———————————|| || 阀盖 || ||———————————||———————————|| || 球体 || ||———————————||———————————|| || 操作机构 || ||———————————|```三、二片式球阀的组成部分1. 阀体：阀体是二片式球阀的主要承载部分，通常由铸铁、铸钢或不锈钢制成。
它具有良好的机械强度和耐腐蚀性能，能够承受高流量和高压力的工作条件。
2. 阀盖：阀盖位于阀体的上部，用于固定球体和连接操作机构。
它通常由与阀体相同的材料制成，以保证整个阀体的密封性。
3. 球体：球体是二片式球阀的关键组成部分，也是控制流体流量和压力的关键。
它通常由不锈钢、碳钢等材料制成，具有良好的耐腐蚀性能和刚性，能够在高压力条件下保持稳定的操作。
4. 操作机构：操作机构用于控制球体的开闭动作，通常包括手动操作装置和自动操作装置两种。
手动操作装置可以通过手柄、手轮等来控制球体的旋转，而自动操作装置可以通过电动装置、气动装置等实现对球体的远程控制。
四、二片式球阀的工作原理二片式球阀的工作原理非常简单。
当手动操作装置或自动操作装置作用在操作机构上时，操作机构会使球体转动，从而打开或关闭流体通道。
球阀结构原理一、球阀的结构组成1. 阀体：阀体是球阀的主要部分，用于容纳球阀的其他组件。
阀体通常为对称结构，上下两端分别设有进口和出口。
阀体的内部有一条通道，通道内有一个球形阀芯，通过旋转阀体开启或关闭通道，从而控制流体的流向。
2. 阀座：阀座位于阀体内部，用于支撑和固定球形阀芯，同时起到密封的作用。
阀座通常由耐磨、耐腐蚀的材料制成，如聚四氟乙烯、尼龙等。
阀座的表面通常经过细磨和抛光处理，以确保与球形阀芯之间的密封性。
3. 阀芯：阀芯是球阀的关键组件，起到阻止或允许流体通过的作用。
阀芯一般为球形，通常由耐磨、耐腐蚀的材料制成，如不锈钢、铬钼钢等。
阀芯的表面通常经过抛光处理，以减少摩擦阻力，提高密封性能。
另外，球形阀芯内部还设置有通孔，用于流体通过。
4. 连接部件：连接部件用于固定球阀的各个组件，使其形成一个完整的球阀。
连接部件包括法兰、螺栓、螺母等，通常由高强度材料制成，如碳钢、合金钢等。
连接部件的选择应根据球阀的使用条件和压力等级进行合理设计。
二、球阀的工作原理1. 关闭状态：当球阀处于关闭状态时，球形阀芯完全挡住阀座通道，从而阻止流体通过。
此时，阀体的进口和出口之间形成了密闭的空间，阀门完全关闭，阀体和阀芯之间的密封性得到了保证。
2. 开启状态：当球阀处于开启状态时，球形阀芯旋转至一定角度，使通孔与阀座通道对齐，从而允许流体通过。
此时，阀体的进口和出口之间形成了通畅的流道，流体可以自由流动，阀门完全开启。
3. 调节状态：球阀还可以根据需要进行调节，通过控制球形阀芯的旋转角度来控制流体的流量和流速。
调节过程中，可根据需要将球阀完全开启或关闭，也可以使其仅部分开启或关闭，实现对流体的精确控制。
综上所述，球阀的结构原理主要包括阀体、阀座、阀芯及其连接部件等组成部分，通过这些组件的协同作用，实现了球阀的开启、关闭、调节等功能。
球阀在工业生产过程中具有重要的作用，能有效地控制流体的流向和流量，在石油、天然气、化工等领域广泛应用。
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。
在严重的洪灾过后，五号阀室的执行机构开始漏气。
基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。
一、球阀介绍球阀-（ball vavle）关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点：球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀的分类：1、按结构形式可分为：A 浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。
一般用于中低压球阀。
B 固定球球阀球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
C 弹性球球阀球阀的球体是弹性的。
球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。
球阀的结构原理球阀是一种重要的流体控制阀门，广泛应用于石化、化工、电力、水处理和食品等行业。
它具有结构简单、密封可靠、流阻小、操作轻便等优点。
下面将详细介绍球阀的结构原理。
一、球阀的结构组成球阀由阀体、阀盖、阀球、阀杆、阀座、密封圈等部分组成。
1.阀体和阀盖：阀体和阀盖是球阀的主体部分，它们通过螺纹或法兰连接形成流道。
2.阀球：阀球是球阀的关键部件，呈球状，可在流道内旋转实现开/关操作。
3.阀杆：阀杆与阀球呈一体连接，通过阀盖与操作装置相连。
当操作装置移动阀杆时，阀球随之旋转实现开/关操作。
4.阀座：阀座是球阀的密封结构之一，通常由聚四氟乙烯、尼龙等材料制成，能够承受高温、高压和腐蚀介质。
5.密封圈：密封圈位于阀体和阀盖之间，在球阀关闭状态时起到密封作用，防止介质泄漏。
二、球阀的工作原理球阀的工作原理是通过旋转阀球的方式实现流体的控制。
1.开启状态：当阀杆与阀球连为一体时，通过操作装置顺时针旋转阀杆，阀球也随之顺时针旋转，离开阀座。
此时，流体可以通过阀体和阀球之间的空间，完成管道的通畅。
2.关闭状态：当操作装置逆时针旋转阀杆，阀球也随之逆时针旋转，并紧密嵌入阀座。
此时，阀球与阀座之间形成闭合状态，阻止流体通过。
三、球阀的工作特点球阀作为一种重要的流体控制阀门，具有以下特点：1.快速开关：由于阀杆与阀球间的直接连接，操作装置的旋转即可快速实现开/关，相较于其他阀门结构，球阀开关速度更快。
2.流阻小：球阀的球体形状与流道形状完全相符，流通阻力较小，有利于减小能耗和流体压力损失。
3.密封可靠：球阀采用硬密封或软密封结构，能够在高温、高压和腐蚀介质下实现可靠的密封性能，有效防止泄漏。
4.耐腐蚀：球阀主要由不锈钢等耐腐蚀材料制成，能够耐受多种腐蚀介质的作用，延长使用寿命。
5.适用范围广：球阀可适用于液体、气体和各种腐蚀性介质的控制，可用于高温、高压和特殊工况下的管道系统。
综上所述，球阀的结构原理是通过旋转阀球实现流体的开/关控制。
球阀原理图
球阀是一种常用的流体控制阀门，其原理图如下所示：
1. 阀体，球阀的阀体通常采用铸造或锻造工艺制成，能够承受一定的压力和流体冲击。
阀体内部有一个球形阀芯，通过旋转来控制流体的通断。
2. 阀芯，球阀的阀芯是球形的，可以通过手动操作或电动装置来旋转，从而改变阀门的通断状态。
阀芯的表面通常经过特殊处理，以提高其耐磨性和密封性能。
3. 密封结构，球阀的密封结构通常由阀座和阀芯之间的金属密封和阀座和阀体之间的软密封组成。
这种双重密封结构能够有效防止流体泄漏，提高阀门的密封性能。
4. 操纵装置，球阀可以通过手柄、齿轮、气动装置或电动装置来进行操纵。
不同的操纵装置可以实现不同的控制方式，如手动控制、自动控制和远程控制。
5. 流体通道，球阀的流体通道通常是直通式的，当阀芯旋转到开启状态时，流体可以直接通过阀门，而当阀芯旋转到关闭状态时，流体则被阻断。
球阀的原理图清晰地展现了其内部结构和工作原理，对于用户来说，能够更直观地了解球阀的组成和功能，有利于正确使用和维护球阀。
同时，对于设计师和制造商来说，原理图也是设计和生产球阀的重要参考依据。
总的来说，球阀原理图的设计和制作对于球阀的使用、维护和生产都具有重要意义。
希望本文的介绍能够帮助大家更好地理解球阀的原理和结构，为相关工作提供参考。
球阀的结构及工作原理球阀是一种常用的阀门，它通过旋转球体来控制流体的通断。
球阀结构简单、使用方便，广泛应用于各种工业领域。
本文将介绍球阀的结构及工作原理。
一、球阀的结构球阀由阀体、球体、阀杆、密封圈和操作机构等组成。
1. 阀体：球阀的阀体是球阀最主要的部分，通常为圆筒形或短管形。
阀体内部设置有导向通道，用于控制流体的流向。
2. 球体：球体是球阀的关键部件，也是球阀得名的原因。
球体可以旋转以控制流体的通断。
球体通常由不锈钢、铸铁或铜制成，具有良好的耐腐蚀性和密封性能。
3. 阀杆：阀杆是连接球体和操作机构的部件，通过阀杆的旋转来带动球体的旋转。
阀杆通常由不锈钢制成，具有足够的强度和刚性。
4. 密封圈：球阀的密封圈主要用于保证球阀的密封性能。
根据不同的使用要求，密封圈可以采用软密封圈或金属密封圈。
5. 操作机构：操作机构用于控制球体的旋转，常见的操作机构有手动操作、电动操作和气动操作等。
二、球阀的工作原理球阀的工作原理非常简单，通过旋转球体来控制流体的通断。
1. 通道开启：当球体与阀体之间的通道对齐时，流体可以顺畅通过。
这时，球阀处于开启状态。
2. 通道关闭：当球体旋转90度，使通道与阀体垂直时，流体无法通过。
这时，球阀处于关闭状态。
3. 密封性能：球阀在关闭状态下具有良好的密封性能。
当球体旋转到关闭位置后，密封圈会与阀体密封面接触，形成可靠的密封。
球阀的优点在于操作方便、结构简单、密封可靠。
它可以承受较高的压力和温度，适用于各种介质，包括液体、气体和腐蚀性介质。
球阀广泛应用于石油化工、冶金、电力、制药等行业。
总结：球阀是一种通过旋转球体来控制流体通断的阀门。
它由阀体、球体、阀杆、密封圈和操作机构等组成。
球阀的工作原理简单，通过旋转球体来实现流体的通断。
球阀具有操作方便、结构简单、密封可靠等优点，广泛应用于各个工业领域。
球阀结构说明和工作原理球阀是一种常用的阀门，广泛应用于各个行业。
它的结构简单，操作方便，密封性能优越，具有良好的切断和调节流体的能力，在许多工业领域中起着重要的作用。
下面我们来详细了解球阀的结构和工作原理。
一、球阀的结构：球阀主要由阀体、阀门、阀杆和密封件等部件组成。
1.阀体：阀体是球阀的主体结构，通常由铸铁、不锈钢等材质制成。
阀体上有进口和出口，流体通过进口流入阀体，然后由阀门控制流量，最后通过出口离开阀体。
2.阀门：阀门是球阀的关键部件，通常由球体和阀座组成。
球体是一个可旋转的球形结构，可通过阀杆进行控制。
阀座是位于阀体上下方的槽状结构，与球体配合起到密封作用。
3.阀杆：阀杆用于控制球体的旋转，从而控制阀门的开启和关闭。
阀杆与球体连接紧密，通过旋转阀杆可以使球体旋转到开启和关闭的位置。
4.密封件：球阀的密封件主要有阀座密封和球体与阀体之间的密封。
阀座密封通常采用橡胶或聚四氟乙烯等耐磨材料制成，能够有效地防止流体泄漏。
球体与阀体之间的密封采用金属到金属的密封或是配备密封圈的密封结构，能够提供可靠的密封性能。
二、球阀的工作原理：球阀的工作原理基于球体的旋转运动，通过旋转阀杆控制阀门的开启和关闭。
1.开启阀门：当阀杆旋转时，球体跟随旋转，使球体上的通道与阀体上的通道对齐，流体可以顺利通过阀门。
在开启阀门时，阀体的通道与球体的通道完全一致，形成直通的流道，流体的流量可以达到最大。
2.关闭阀门：当阀体旋转时，球体也会随之旋转，使阀体的通道与球体的通道断开，阻止流体通过阀门。
在关闭阀门时，球体的通道与阀体的通道完全不对应，将流体的流量切断。
球阀的开启和关闭过程相对迅速，切断流体流量的能力强。
另外，由于球体与阀座具有密封作用，可以在操作过程中保持较好的密封性能，防止流体泄漏。
需要注意的是，在关闭球阀时，应先将阀杆旋转到位，再停止流体进入，以避免阀门关闭不严密，造成泄漏的情况。
总结：球阀作为一种常用的阀门，具有结构简单、操作方便、密封性能优越等优点。
球阀结构说明和工作原理(一)浮动球球阀1、阀门开、关位置指示：球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。
当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。
2、锁定装置：为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。
3、杆防飞结构：当介质通过阀门时，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。
这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。
4、防静电装置及防火结构：设计了防静电装置(图2)和防火结构(图3)。
当发生火灾时，一旦阀座被烧损，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。
5、独特阀座密封结构：多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证高、低压及真空状态下的完全密封。
6、全通径或缩径：阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。
(二)固定球球阀1、阻塞与排泄：阀门处于关闭状态时(图7)，上下游侧的阀座使流体阻断，阀体中腔的积滞物可以排泄，排泄装置(图8)具有如下功能：①事前可检查阀座是否泄漏损伤；②减少介质更换对阀门的污染；③在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。
2、自动泄压：阀门中腔停滞的介质由于温度升高，而出现异常升压时，阀座脱离球体自动泄压(图9)或阀体上安装的安全阀(图10)保证系统安全。
3、完全密封：球阀独特的密封方式，使流体完全阻断。
4、防火结构：万一发生火灾或由于异常升温使特氟隆阀座软化烧损时，为防止火灾的扩大，阀门操作仍然可靠，同时阀座支承可以和球体接触(图11)起瞬时密封作用，符合API607的规定。
