球阀结构说明和工作原理

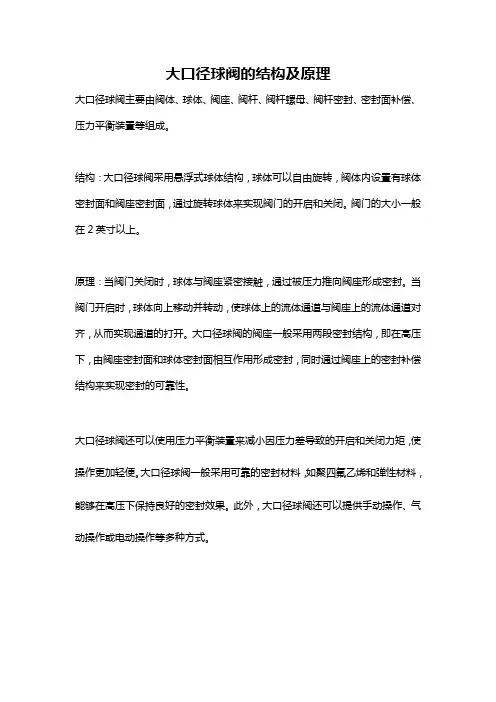

大口径球阀的结构及原理
大口径球阀主要由阀体、球体、阀座、阀杆、阀杆螺母、阀杆密封、密封面补偿、压力平衡装置等组成。

结构：大口径球阀采用悬浮式球体结构，球体可以自由旋转，阀体内设置有球体密封面和阀座密封面，通过旋转球体来实现阀门的开启和关闭。

阀门的大小一般在2英寸以上。

原理：当阀门关闭时，球体与阀座紧密接触，通过被压力推向阀座形成密封。

当阀门开启时，球体向上移动并转动，使球体上的流体通道与阀座上的流体通道对齐，从而实现通道的打开。

大口径球阀的阀座一般采用两段密封结构，即在高压下，由阀座密封面和球体密封面相互作用形成密封，同时通过阀座上的密封补偿结构来实现密封的可靠性。

大口径球阀还可以使用压力平衡装置来减小因压力差导致的开启和关闭力矩，使操作更加轻便。

大口径球阀一般采用可靠的密封材料，如聚四氟乙烯和弹性材料，能够在高压下保持良好的密封效果。

此外，大口径球阀还可以提供手动操作、气动操作或电动操作等多种方式。

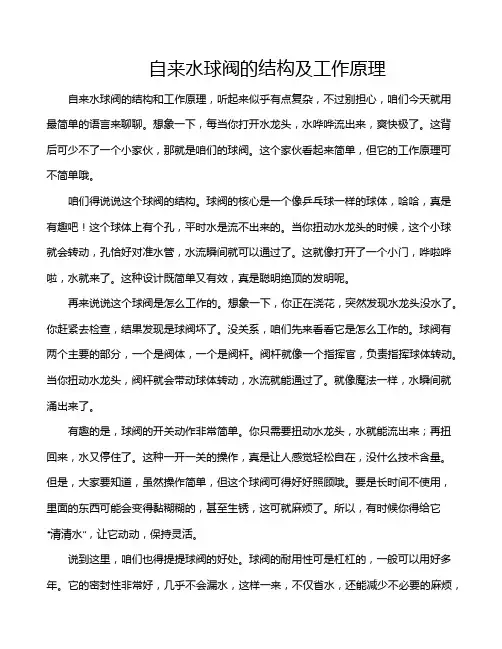

自来水球阀的结构及工作原理自来水球阀的结构和工作原理，听起来似乎有点复杂，不过别担心，咱们今天就用最简单的语言来聊聊。

想象一下，每当你打开水龙头，水哗哗流出来，爽快极了。

这背后可少不了一个小家伙，那就是咱们的球阀。

这个家伙看起来简单，但它的工作原理可不简单哦。

咱们得说说这个球阀的结构。

球阀的核心是一个像乒乓球一样的球体，哈哈，真是有趣吧！这个球体上有个孔，平时水是流不出来的。

当你扭动水龙头的时候，这个小球就会转动，孔恰好对准水管，水流瞬间就可以通过了。

这就像打开了一个小门，哗啦哗啦，水就来了。

这种设计既简单又有效，真是聪明绝顶的发明呢。

再来说说这个球阀是怎么工作的。

想象一下，你正在浇花，突然发现水龙头没水了。

你赶紧去检查，结果发现是球阀坏了。

没关系，咱们先来看看它是怎么工作的。

球阀有两个主要的部分，一个是阀体，一个是阀杆。

阀杆就像一个指挥官，负责指挥球体转动。

当你扭动水龙头，阀杆就会带动球体转动，水流就能通过了。

就像魔法一样，水瞬间就涌出来了。

有趣的是，球阀的开关动作非常简单。

你只需要扭动水龙头，水就能流出来；再扭回来，水又停住了。

这种一开一关的操作，真是让人感觉轻松自在，没什么技术含量。

但是，大家要知道，虽然操作简单，但这个球阀可得好好照顾哦。

要是长时间不使用，里面的东西可能会变得黏糊糊的，甚至生锈，这可就麻烦了。

所以，有时候你得给它“清清水”，让它动动，保持灵活。

说到这里，咱们也得提提球阀的好处。

球阀的耐用性可是杠杠的，一般可以用好多年。

它的密封性非常好，几乎不会漏水，这样一来，不仅省水，还能减少不必要的麻烦，真是一举两得啊！球阀的工作原理简单，所以维修起来也方便，自己动手也能搞定。

想想看，如果家里的水龙头一直漏水，那可是让人心烦意乱的事，有了球阀，咱们可以轻松应对。

球阀在各种地方都能用到，家里、工厂、甚至大型的供水系统都少不了它的身影。

你有没有发现，水龙头的水流那么稳，是不是觉得神奇？这就是球阀的功劳。

球阀结构原理一、球阀的结构组成1. 阀体：阀体是球阀的主要部分，用于容纳球阀的其他组件。

阀体通常为对称结构，上下两端分别设有进口和出口。

阀体的内部有一条通道，通道内有一个球形阀芯，通过旋转阀体开启或关闭通道，从而控制流体的流向。

2. 阀座：阀座位于阀体内部，用于支撑和固定球形阀芯，同时起到密封的作用。

阀座通常由耐磨、耐腐蚀的材料制成，如聚四氟乙烯、尼龙等。

阀座的表面通常经过细磨和抛光处理，以确保与球形阀芯之间的密封性。

3. 阀芯：阀芯是球阀的关键组件，起到阻止或允许流体通过的作用。

阀芯一般为球形，通常由耐磨、耐腐蚀的材料制成，如不锈钢、铬钼钢等。

阀芯的表面通常经过抛光处理，以减少摩擦阻力，提高密封性能。

另外，球形阀芯内部还设置有通孔，用于流体通过。

4. 连接部件：连接部件用于固定球阀的各个组件，使其形成一个完整的球阀。

连接部件包括法兰、螺栓、螺母等，通常由高强度材料制成，如碳钢、合金钢等。

连接部件的选择应根据球阀的使用条件和压力等级进行合理设计。

二、球阀的工作原理1. 关闭状态：当球阀处于关闭状态时，球形阀芯完全挡住阀座通道，从而阻止流体通过。

此时，阀体的进口和出口之间形成了密闭的空间，阀门完全关闭，阀体和阀芯之间的密封性得到了保证。

2. 开启状态：当球阀处于开启状态时，球形阀芯旋转至一定角度，使通孔与阀座通道对齐，从而允许流体通过。

此时，阀体的进口和出口之间形成了通畅的流道，流体可以自由流动，阀门完全开启。

3. 调节状态：球阀还可以根据需要进行调节，通过控制球形阀芯的旋转角度来控制流体的流量和流速。

调节过程中，可根据需要将球阀完全开启或关闭，也可以使其仅部分开启或关闭，实现对流体的精确控制。

综上所述，球阀的结构原理主要包括阀体、阀座、阀芯及其连接部件等组成部分，通过这些组件的协同作用，实现了球阀的开启、关闭、调节等功能。

球阀在工业生产过程中具有重要的作用，能有效地控制流体的流向和流量，在石油、天然气、化工等领域广泛应用。

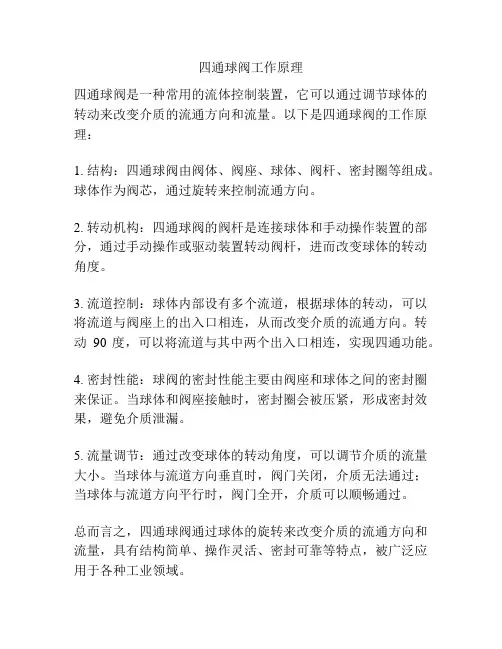

四通球阀工作原理
四通球阀是一种常用的流体控制装置，它可以通过调节球体的转动来改变介质的流通方向和流量。

以下是四通球阀的工作原理：
1. 结构：四通球阀由阀体、阀座、球体、阀杆、密封圈等组成。

球体作为阀芯，通过旋转来控制流通方向。

2. 转动机构：四通球阀的阀杆是连接球体和手动操作装置的部分，通过手动操作或驱动装置转动阀杆，进而改变球体的转动角度。

3. 流道控制：球体内部设有多个流道，根据球体的转动，可以将流道与阀座上的出入口相连，从而改变介质的流通方向。

转动90度，可以将流道与其中两个出入口相连，实现四通功能。

4. 密封性能：球阀的密封性能主要由阀座和球体之间的密封圈来保证。

当球体和阀座接触时，密封圈会被压紧，形成密封效果，避免介质泄漏。

5. 流量调节：通过改变球体的转动角度，可以调节介质的流量大小。

当球体与流道方向垂直时，阀门关闭，介质无法通过；当球体与流道方向平行时，阀门全开，介质可以顺畅通过。

总而言之，四通球阀通过球体的旋转来改变介质的流通方向和流量，具有结构简单、操作灵活、密封可靠等特点，被广泛应用于各种工业领域。

球阀的结构原理球阀是一种重要的流体控制阀门，广泛应用于石化、化工、电力、水处理和食品等行业。

它具有结构简单、密封可靠、流阻小、操作轻便等优点。

下面将详细介绍球阀的结构原理。

一、球阀的结构组成球阀由阀体、阀盖、阀球、阀杆、阀座、密封圈等部分组成。

1.阀体和阀盖：阀体和阀盖是球阀的主体部分，它们通过螺纹或法兰连接形成流道。

2.阀球：阀球是球阀的关键部件，呈球状，可在流道内旋转实现开/关操作。

3.阀杆：阀杆与阀球呈一体连接，通过阀盖与操作装置相连。

当操作装置移动阀杆时，阀球随之旋转实现开/关操作。

4.阀座：阀座是球阀的密封结构之一，通常由聚四氟乙烯、尼龙等材料制成，能够承受高温、高压和腐蚀介质。

5.密封圈：密封圈位于阀体和阀盖之间，在球阀关闭状态时起到密封作用，防止介质泄漏。

二、球阀的工作原理球阀的工作原理是通过旋转阀球的方式实现流体的控制。

1.开启状态：当阀杆与阀球连为一体时，通过操作装置顺时针旋转阀杆，阀球也随之顺时针旋转，离开阀座。

此时，流体可以通过阀体和阀球之间的空间，完成管道的通畅。

2.关闭状态：当操作装置逆时针旋转阀杆，阀球也随之逆时针旋转，并紧密嵌入阀座。

此时，阀球与阀座之间形成闭合状态，阻止流体通过。

三、球阀的工作特点球阀作为一种重要的流体控制阀门，具有以下特点：1.快速开关：由于阀杆与阀球间的直接连接，操作装置的旋转即可快速实现开/关，相较于其他阀门结构，球阀开关速度更快。

2.流阻小：球阀的球体形状与流道形状完全相符，流通阻力较小，有利于减小能耗和流体压力损失。

3.密封可靠：球阀采用硬密封或软密封结构，能够在高温、高压和腐蚀介质下实现可靠的密封性能，有效防止泄漏。

4.耐腐蚀：球阀主要由不锈钢等耐腐蚀材料制成，能够耐受多种腐蚀介质的作用，延长使用寿命。

5.适用范围广：球阀可适用于液体、气体和各种腐蚀性介质的控制，可用于高温、高压和特殊工况下的管道系统。

综上所述，球阀的结构原理是通过旋转阀球实现流体的开/关控制。

球阀的结构及工作原理球阀是一种常用的阀门，它通过旋转球体来控制流体的通断。

球阀结构简单、使用方便，广泛应用于各种工业领域。

本文将介绍球阀的结构及工作原理。

一、球阀的结构球阀由阀体、球体、阀杆、密封圈和操作机构等组成。

1. 阀体：球阀的阀体是球阀最主要的部分，通常为圆筒形或短管形。

阀体内部设置有导向通道，用于控制流体的流向。

2. 球体：球体是球阀的关键部件，也是球阀得名的原因。

球体可以旋转以控制流体的通断。

球体通常由不锈钢、铸铁或铜制成，具有良好的耐腐蚀性和密封性能。

3. 阀杆：阀杆是连接球体和操作机构的部件，通过阀杆的旋转来带动球体的旋转。

阀杆通常由不锈钢制成，具有足够的强度和刚性。

4. 密封圈：球阀的密封圈主要用于保证球阀的密封性能。

根据不同的使用要求，密封圈可以采用软密封圈或金属密封圈。

5. 操作机构：操作机构用于控制球体的旋转，常见的操作机构有手动操作、电动操作和气动操作等。

二、球阀的工作原理球阀的工作原理非常简单，通过旋转球体来控制流体的通断。

1. 通道开启：当球体与阀体之间的通道对齐时，流体可以顺畅通过。

这时，球阀处于开启状态。

2. 通道关闭：当球体旋转90度，使通道与阀体垂直时，流体无法通过。

这时，球阀处于关闭状态。

3. 密封性能：球阀在关闭状态下具有良好的密封性能。

当球体旋转到关闭位置后，密封圈会与阀体密封面接触，形成可靠的密封。

球阀的优点在于操作方便、结构简单、密封可靠。

它可以承受较高的压力和温度，适用于各种介质，包括液体、气体和腐蚀性介质。

球阀广泛应用于石油化工、冶金、电力、制药等行业。

总结：球阀是一种通过旋转球体来控制流体通断的阀门。

它由阀体、球体、阀杆、密封圈和操作机构等组成。

球阀的工作原理简单，通过旋转球体来实现流体的通断。

球阀具有操作方便、结构简单、密封可靠等优点，广泛应用于各个工业领域。

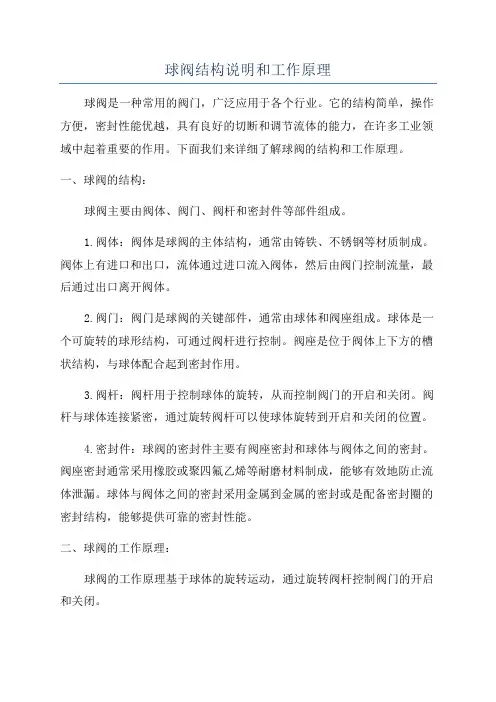

球阀结构说明和工作原理球阀是一种常用的阀门，广泛应用于各个行业。

它的结构简单，操作方便，密封性能优越，具有良好的切断和调节流体的能力，在许多工业领域中起着重要的作用。

下面我们来详细了解球阀的结构和工作原理。

一、球阀的结构：球阀主要由阀体、阀门、阀杆和密封件等部件组成。

1.阀体：阀体是球阀的主体结构，通常由铸铁、不锈钢等材质制成。

阀体上有进口和出口，流体通过进口流入阀体，然后由阀门控制流量，最后通过出口离开阀体。

2.阀门：阀门是球阀的关键部件，通常由球体和阀座组成。

球体是一个可旋转的球形结构，可通过阀杆进行控制。

阀座是位于阀体上下方的槽状结构，与球体配合起到密封作用。

3.阀杆：阀杆用于控制球体的旋转，从而控制阀门的开启和关闭。

阀杆与球体连接紧密，通过旋转阀杆可以使球体旋转到开启和关闭的位置。

4.密封件：球阀的密封件主要有阀座密封和球体与阀体之间的密封。

阀座密封通常采用橡胶或聚四氟乙烯等耐磨材料制成，能够有效地防止流体泄漏。

球体与阀体之间的密封采用金属到金属的密封或是配备密封圈的密封结构，能够提供可靠的密封性能。

二、球阀的工作原理：球阀的工作原理基于球体的旋转运动，通过旋转阀杆控制阀门的开启和关闭。

1.开启阀门：当阀杆旋转时，球体跟随旋转，使球体上的通道与阀体上的通道对齐，流体可以顺利通过阀门。

在开启阀门时，阀体的通道与球体的通道完全一致，形成直通的流道，流体的流量可以达到最大。

2.关闭阀门：当阀体旋转时，球体也会随之旋转，使阀体的通道与球体的通道断开，阻止流体通过阀门。

在关闭阀门时，球体的通道与阀体的通道完全不对应，将流体的流量切断。

球阀的开启和关闭过程相对迅速，切断流体流量的能力强。

另外，由于球体与阀座具有密封作用，可以在操作过程中保持较好的密封性能，防止流体泄漏。

需要注意的是，在关闭球阀时，应先将阀杆旋转到位，再停止流体进入，以避免阀门关闭不严密，造成泄漏的情况。

总结：球阀作为一种常用的阀门，具有结构简单、操作方便、密封性能优越等优点。

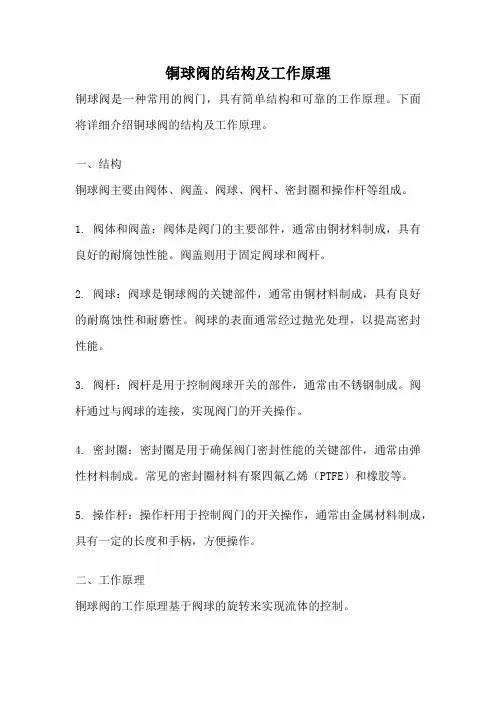

铜球阀的结构及工作原理铜球阀是一种常用的阀门，具有简单结构和可靠的工作原理。

下面将详细介绍铜球阀的结构及工作原理。

一、结构铜球阀主要由阀体、阀盖、阀球、阀杆、密封圈和操作杆等组成。

1. 阀体和阀盖：阀体是阀门的主要部件，通常由铜材料制成，具有良好的耐腐蚀性能。

阀盖则用于固定阀球和阀杆。

2. 阀球：阀球是铜球阀的关键部件，通常由铜材料制成，具有良好的耐腐蚀性和耐磨性。

阀球的表面通常经过抛光处理，以提高密封性能。

3. 阀杆：阀杆是用于控制阀球开关的部件，通常由不锈钢制成。

阀杆通过与阀球的连接，实现阀门的开关操作。

4. 密封圈：密封圈是用于确保阀门密封性能的关键部件，通常由弹性材料制成。

常见的密封圈材料有聚四氟乙烯（PTFE）和橡胶等。

5. 操作杆：操作杆用于控制阀门的开关操作，通常由金属材料制成，具有一定的长度和手柄，方便操作。

二、工作原理铜球阀的工作原理基于阀球的旋转来实现流体的控制。

1. 开启状态：当阀门处于开启状态时，阀球与阀体之间形成一条直通道，流体可以自由地通过阀门。

此时，阀杆与阀球呈直线连接，通过操作杆的旋转，阀球沿着阀体轴向旋转，从而实现开启状态。

2. 关闭状态：当阀门处于关闭状态时，阀球与阀体之间形成一个阻隔，阻止流体通过阀门。

此时，阀杆通过操作杆的旋转，将阀球沿着阀体轴向旋转，使阀球与阀体紧密贴合，达到密封的效果。

3. 密封性能：铜球阀的密封性能主要依靠阀球与阀体之间的密封圈来实现。

当阀杆旋转，将阀球与阀体紧密贴合时，密封圈能够有效地阻止流体泄漏，确保阀门的密封性能。

总结：铜球阀是一种结构简单、工作可靠的阀门。

它通过阀球的旋转来实现流体的控制，开启状态下流体可以自由通过，关闭状态下能够有效地阻止流体泄漏。

铜球阀广泛应用于工业、建筑、化工等领域，具有较好的耐腐蚀性和密封性能，是一种常见的阀门类型。

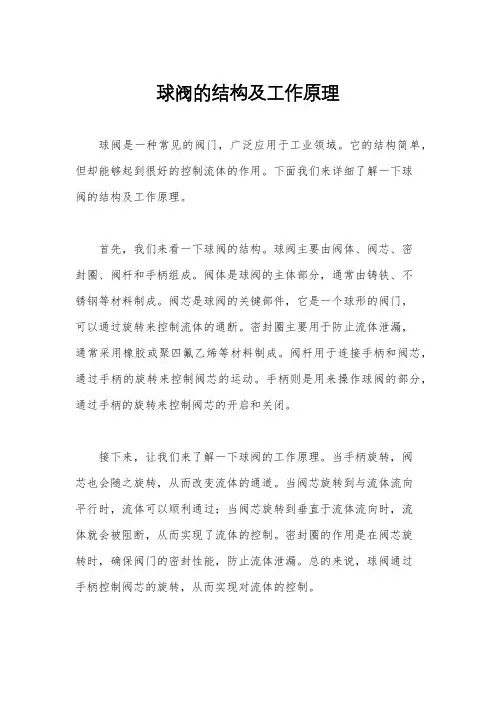

球阀的结构及工作原理球阀是一种常见的阀门，广泛应用于工业领域。

它的结构简单，但却能够起到很好的控制流体的作用。

下面我们来详细了解一下球阀的结构及工作原理。

首先，我们来看一下球阀的结构。

球阀主要由阀体、阀芯、密封圈、阀杆和手柄组成。

阀体是球阀的主体部分，通常由铸铁、不锈钢等材料制成。

阀芯是球阀的关键部件，它是一个球形的阀门，可以通过旋转来控制流体的通断。

密封圈主要用于防止流体泄漏，通常采用橡胶或聚四氟乙烯等材料制成。

阀杆用于连接手柄和阀芯，通过手柄的旋转来控制阀芯的运动。

手柄则是用来操作球阀的部分，通过手柄的旋转来控制阀芯的开启和关闭。

接下来，让我们来了解一下球阀的工作原理。

当手柄旋转，阀芯也会随之旋转，从而改变流体的通道。

当阀芯旋转到与流体流向平行时，流体可以顺利通过；当阀芯旋转到垂直于流体流向时，流体就会被阻断，从而实现了流体的控制。

密封圈的作用是在阀芯旋转时，确保阀门的密封性能，防止流体泄漏。

总的来说，球阀通过手柄控制阀芯的旋转，从而实现对流体的控制。

除了上述的结构和工作原理外，球阀还有一些特点。

首先，球阀的流体阻力小，因为球阀的通道是直通的，流体通过时不会受到太大的阻力。

其次，球阀的密封性能好，通过密封圈的设计，可以有效防止流体泄漏。

此外，球阀的使用寿命长，因为它的结构简单，维护方便，可以在恶劣环境下长期稳定工作。

综上所述，球阀是一种结构简单但功能强大的阀门，它通过阀芯的旋转来控制流体的通断，具有流体阻力小、密封性能好、使用寿命长等特点。

在工业领域得到了广泛的应用。

希望通过本文的介绍，可以让大家对球阀有一个更加深入的了解。

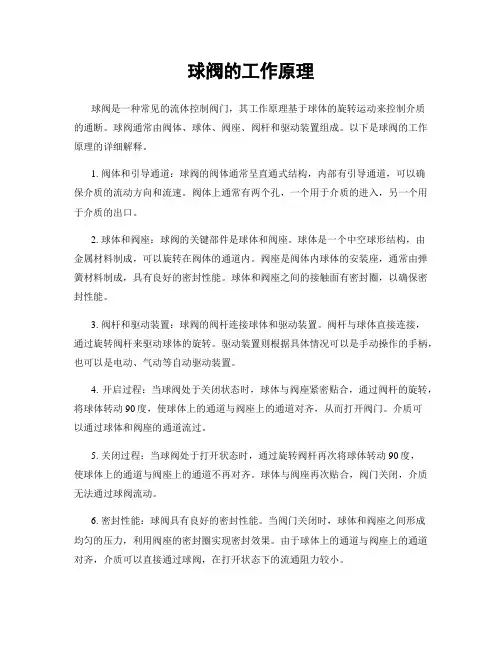

球阀的工作原理球阀是一种常见的流体控制阀门，其工作原理基于球体的旋转运动来控制介质的通断。

球阀通常由阀体、球体、阀座、阀杆和驱动装置组成。

以下是球阀的工作原理的详细解释。

1. 阀体和引导通道：球阀的阀体通常呈直通式结构，内部有引导通道，可以确保介质的流动方向和流速。

阀体上通常有两个孔，一个用于介质的进入，另一个用于介质的出口。

2. 球体和阀座：球阀的关键部件是球体和阀座。

球体是一个中空球形结构，由金属材料制成，可以旋转在阀体的通道内。

阀座是阀体内球体的安装座，通常由弹簧材料制成，具有良好的密封性能。

球体和阀座之间的接触面有密封圈，以确保密封性能。

3. 阀杆和驱动装置：球阀的阀杆连接球体和驱动装置。

阀杆与球体直接连接，通过旋转阀杆来驱动球体的旋转。

驱动装置则根据具体情况可以是手动操作的手柄，也可以是电动、气动等自动驱动装置。

4. 开启过程：当球阀处于关闭状态时，球体与阀座紧密贴合，通过阀杆的旋转，将球体转动90度，使球体上的通道与阀座上的通道对齐，从而打开阀门。

介质可以通过球体和阀座的通道流过。

5. 关闭过程：当球阀处于打开状态时，通过旋转阀杆再次将球体转动90度，使球体上的通道与阀座上的通道不再对齐。

球体与阀座再次贴合，阀门关闭，介质无法通过球阀流动。

6. 密封性能：球阀具有良好的密封性能。

当阀门关闭时，球体和阀座之间形成均匀的压力，利用阀座的密封圈实现密封效果。

由于球体上的通道与阀座上的通道对齐，介质可以直接通过球阀，在打开状态下的流通阻力较小。

7. 适用范围：球阀适用于多种介质的控制，包括液体、气体和蒸汽。

球阀的结构紧凑，操作方便，广泛应用于石油、化工、天然气等工业领域。

总结：球阀利用球体的旋转运动，通过对球体的转动来控制介质的通断。

球阀具有良好的密封性能、流通阻力小等优点，适用于各种介质的控制。

由于其结构简单、操作方便，球阀在工业领域得到了广泛的应用。

球阀的工作原理及优缺点一、球阀的定义及分类球阀是一种旋转开关阀门，它使用一个球体来控制流体的流动。

球阀根据其结构和用途可以分为很多种类，其中最常见的有：固定式球阀、浮动式球阀、三通球阀、四通球阀、V型球阀等。

二、球阀的结构1. 球体：是球阀的核心部件，通常由不锈钢或铸钢制成。

它的表面有一个圆形或椭圆形的孔，当旋转时可以使孔与管道对齐或离开，从而控制流体的流动。

2. 阀座：是固定在管道上的部件，与球体密封配合。

通常由弹性材料制成，如PTFE（聚四氟乙烯）等。

3. 压盖：是用来压紧阀座和密封环以保证密封性能的部件。

4. 密封环：用于保证密封性能。

5. 杆子：用于旋转和控制球体运动。

6. 手柄：用于手动操作。

三、球阀的工作原理当手柄旋转时，杆子也会随之旋转，并带动球体旋转。

当球体旋转到与管道对齐时，流体就可以通过孔进入管道中；当球体旋转到与管道不对齐时，孔就会被阀座密封，从而阻止流体的流动。

因此，通过手柄的旋转可以实现对流体的控制。

四、球阀的优缺点1. 优点：（1）密封性能好：由于阀座和球体采用弹性材料制成，且接触面积较大，因此密封性能比较好。

（2）操作灵活：手柄旋转角度小，操作灵活方便。

（3）结构简单：球阀的结构比较简单，易于制造和维修。

（4）适用范围广：球阀适用于各种介质和压力下的控制。

2. 缺点：（1）流量受限：由于孔口大小固定，因此在大流量情况下可能会出现瓶颈。

（2）泄漏问题：在高温或高压情况下容易出现泄漏问题。

（3）成本较高：相比其他类型的阀门，球阀的成本较高。

五、总结球阀是一种常见的控制阀门，在工业生产中应用广泛。

它的优点是密封性能好、操作灵活、结构简单、适用范围广，但也存在流量受限、泄漏问题和成本较高等缺点。

在选择阀门时，需要根据具体情况综合考虑各种因素，并选择适合的阀门类型。

球阀的密封结构和原理球阀是一种常见的截止阀，它具有简单、可靠的结构，广泛应用于各种工业管道中。

球阀的密封结构和原理是其能否正常工作和密封性的关键因素。

下面将详细介绍球阀的密封结构和原理。

一、球阀的结构球阀包括阀体、球体、阀杆和盖等主要部件。

其中，球体是球阀的重要组成部分，也是实现密封的关键元件。

球体通常是一个球形构件，通过阀杆与外部转动机构相连，实现启闭动作。

当球体旋转时，通过球体内部的通道与管道对接或切断，从而控制流体的启闭。

二、球阀的密封结构1.弹性密封弹性密封是球阀常见的密封结构形式，它通过填充剂和弹性材料实现密封效果。

具体有以下两种类型：(1)橡胶密封:在球体和阀座的接触面上，设置橡胶等弹性材料，通过压缩使其与球体贴合密封。

当流体从阀体通过时，橡胶材料能够自动形成密封，实现阀门的密封性。

(2)环形密封：在阀座和球体的接触面上，安装具有弹性的金属密封环，通过其压缩变形实现密封。

环形密封具有良好的密封性能，适用于高压高温工况，但由于密封环材料的选取和安装要求较高，成本较高。

2.金属密封金属密封是一种高强度、耐高温、耐磨性好的密封结构形式，具有以下两种类型：(1)不锈钢密封:在球体和阀座的接触面上，采用不锈钢材料，通过金属与金属的接触实现密封。

不锈钢密封具有较好的密封效果和耐腐蚀性，适用于各种工况，但在操作时需要一定的力量。

(2)活塞环密封:在球体的接触面上，设置与球体表面半球形状相匹配的金属圆环，通过与球体接触实现密封。

活塞环密封是一种高精度的密封方式，具有较好的密封性能，适用于高要求的工况。

三、球阀的密封原理1.滑动密封滑动密封是指球体与阀座通过滚动或滑动的接触方式实现密封。

当流体压力作用在阀座上时，通过压力将阀座紧密贴合在球体上，从而实现滑动密封。

2.紧密接触密封紧密接触密封是指球体与阀座通过直接的金属与金属接触实现密封。

当流体压力作用在阀座上时，通过阀座与球体直接接触，形成紧密的金属密封。

球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。

在严重的洪灾过后，五号阀室的执行机构开始漏气。

基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。

一、球阀介绍球阀-(ballvavle )关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

球阀最适宜做开关、切断阀使用，球阀的结构：球阀的基本结构如下图主要特点:球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修, 适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

球阀的分类：1、按结构形式可分为:A浮动球球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。

一般用于中低压球阀。

B固定球球阀球阀的球体是固定的，受压后不产生移动。

固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密圭寸圈紧压在球体上，以保证密封。

通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

C弹性球球阀球阀的球体是弹性的。

球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。

无滞留球阀的结构及工作原理今天来聊聊无滞留球阀的结构及工作原理，这可真是个有趣的话题呢。

你看啊，在咱们日常生活中，水龙头就是一个很普遍的阀门例子。

但是普通水龙头有时候用久了，水流就会变得不顺畅。

这时候，无滞留球阀的优势就体现出来了。

那无滞留球阀它长啥样呢？从结构上讲，无滞留球阀主要由球体、阀体、阀杆、密封环等部件组成。

这个球体啊，就像是一个超级灵活的小星球，它被装在阀体这个“星球轨道”里面。

球体中间是空心的，在球体上有一个圆形的通道，这个通道就好比是星球上专门开辟的一条交通要道。

它的工作原理嘛，其实还蛮简单，但又很巧妙的。

想象一下，当我们转动那个阀杆的时候，就像是在拨动这个“小星球”开始转动。

这个时候，球体上的圆形通道就会随着球体的转动而改变方向，从而实现开启或者关闭通道的功能。

比如说，通道的方向和水流方向一致的时候，那水就可以顺顺利利地通过，就像条条大路通罗马一样，水流毫无阻碍。

如果把通道方向转动到垂直于水流方向，那不就相当于在路上设置了一个巨大的障碍物，水就被拦住了，没法流过去，这就实现了关闭阀门的效果。

说到这里，你可能会问，那它为啥就能够做到无滞留呢？这个密封环就起到了很大的作用哦。

密封环就像是忠诚的卫士，紧密地守护在球体的周围，防止水流跑到不该去的地方，同时又因为它的良好密封性能，让水流在该走的时候走得特别顺畅，就不会产生那种卡顿、滞留的感觉。

其实我一开始也不明白，为什么其他阀门或多或少会有滞留的情况，而无滞留球阀可以避免。

后来了解到，这跟它的球体这个核心部件的设计关系很大。

普通阀门的一些结构可能比较复杂曲折，就像迷宫一样，水流容易在里面打转。

而无滞留球阀简单直接的通路，让水流就像是在高速公路上行驶的汽车，一下子就过去了。

在实际应用上面，无滞留球阀还真是到处都能用得到呢。

比如说在一些要求高精度液体控制的化学实验室里，这种球阀能够准确地控制液体的流量，而且不会有残留，保证了实验的准确性。

在一些饮料生产线上，也能保证饮料流畅地在管道里流动，不会因为阀门的滞留而滋生细菌或者影响口感。

球阀阀芯结构原理(二)球阀阀芯结构原理球阀是一种常见的流体控制装置，广泛应用于工业领域。

作为球阀的核心部件，阀芯的结构原理对整个球阀的性能起着至关重要的作用。

本文将从浅入深，为您解释球阀阀芯结构的原理。

1. 球阀的基本原理球阀是一种通过旋转球体来控制流体通断的装置。

当球体旋转至与管道轴线一致时，流体可以通过球体的通道，实现流通。

而当球体旋转90度，通道与管道轴线垂直时，阀芯断开流通路径，实现流体断流。

球阀的基本工作原理可归结为以下几个要点：•阀芯的旋转由手动、电动或气动驱动；•阀芯与密封圈之间的配合严密，以确保流体不会泄漏；•阀芯旋转的角度决定了流体的通断状态。

2. 球阀阀芯的结构球阀的阀芯是由球体、阀杆和密封圈组成的。

阀芯的结构设计直接关系到球阀的使用效果和性能。

球体是阀芯的核心部件，通常由金属材料制成。

它具有圆球形状，内部为通径相等并与管道通道对应的通道。

当球体旋转时，通道会与管道轴线产生不同的夹角，从而控制流体的通断。

阀杆阀杆是将手动、电动或气动力量传递给球体的组件。

它与球体连接，并且通过旋转或推拉的方式驱动球体的旋转。

阀杆本身也要求具备较高的密封性能，以防止流体泄漏。

密封圈密封圈位于阀体和球体之间，起到密封作用，防止流体从阀体和球体之间泄漏。

常见的密封圈材料有聚四氟乙烯（PTFE）和橡胶等。

3. 球阀阀芯的工作原理球阀的阀芯工作原理可概括为以下几个步骤：1.当阀芯处于关闭位置时，流体通道中的流体无法通过。

2.通过手动、电动或气动力量驱动阀杆旋转，使阀芯旋转至开启位置。

3.当阀芯旋转至与管道轴线一致时，流体可以通过球体的通道，实现流通。

4.当不需要流体通过时，继续旋转阀杆使阀芯旋转90度，通道与管道轴线垂直，实现流体断流。

球阀的阀芯结构原理对球阀的性能至关重要。

球体、阀杆和密封圈的设计和配合，决定了球阀的流体控制效果和密封性能。

了解球阀阀芯的结构原理，有助于更好地理解和应用球阀。

希望本文对球阀阀芯结构原理的解释能够帮助您进一步了解和研究此类流体控制装置。

球阀内部构造球阀是流体控制领域中广泛使用的一种阀门，它的内部构造决定了它的控制性能和耐久性。

本文将围绕球阀内部构造展开讲解，通过分步骤的方式阐述球阀的主要结构和工作原理。

一、球阀的整体结构球阀的整体结构由以下几个主要部分组成：1. 进口和出口：球阀通过进口和出口与管道系统相连通，实现流体的控制。

2. 阀体：阀体是球阀的主体部分，它通常由铸造或锻造加工而成，用于固定阀门。

3. 阀盖：阀盖紧密地覆盖在阀体顶部，通过螺纹或平衡法兰螺栓固定在阀体上。

4. 球体：球体是球阀的关键部件，它通常由不锈钢、铜、铝或塑料等材料制成。

球体内部是一个圆形孔洞，通过旋转来控制流体的通断。

5. 密封圈：密封圈是用于保证球阀密封性能的部件，它一般位于球体和阀座之间，通常使用橡胶、PTFE等材料制成。

二、球阀的工作原理球阀的工作原理可以分为以下三个步骤：1. 打开球阀：当手柄或传动装置向上或向右旋转时，球体转动到与进口和出口对齐的位置，从而让流体通过球体的孔洞流入或流出。

2. 关闭球阀：当手柄或传动装置向下或向左旋转时，球体转动到与进口和出口垂直的位置，从而阻止流体的通断。

3. 调节球阀：根据不同的控制要求，可以通过旋转手柄或传动装置来调整球体的转角，从而实现流量、压力等参数的控制。

三、球阀的优点和缺点球阀作为一种常用的阀门类型，有以下几个优点和缺点：1. 优点：①结构简单，易于维护和维修；②密封性能卓越，能够适应高压、高温等恶劣环境；③操作方便，可快速实现开关、调节等控制功能。

2. 缺点：①初始成本相对较高；②使用时流体的局部阻力较大，不宜用于需要平滑流动的场合；③在高温、高压等恶劣环境下，球体易于失效，需要定期更换。

综上所述，球阀是一种性能卓越、控制方便的阀门，它的内部构造和工作原理具有重要意义，对于流体控制领域的工程师和技术人员来说是必备的基础知识。
