十五种常用阀门结构及工作原理带示意图
阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
十五种常用阀门结构及工作原理（带示意图）
⼗五种常⽤阀门结构及⼯作原理（带⽰意图）阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。
包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要⽤于调节介质的流量、压⼒等。
包括调节阀、节流阀、减压阀等。
3.⽌回阀类⽤于阻⽌介质倒流。
包括各种结构的⽌回阀。
4.分流阀类⽤于分离、分配或混合介质。
包括各种结构的分配阀和疏⽔阀等。
5.安全阀类⽤于介质超压时的安全保护。
包括各种类型的安全阀。
⼀、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是⼀道闸门。
闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。
⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。
闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。
性能特点：优点：1、流动阻⼒⼩。
阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。
2、启闭时较省⼒。
是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。
3、⾼度⼤，启闭时间长。
闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。
4、⽔锤现象不易产⽣。
原因是关闭时间长。
5、介质可向两侧任意⽅向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端⾯之间的距离)较⼩。
7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。
8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。
外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。

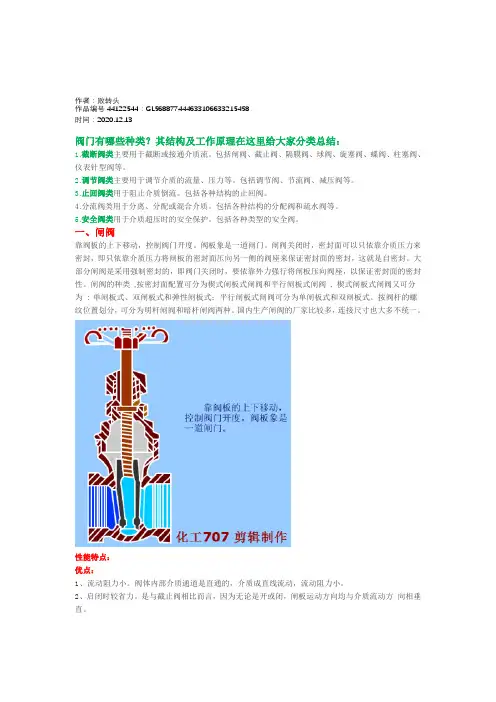

2020年十五种常用阀门结构及工作原理(带示意图)
作者：败转头作品编号44122544：GL568877444633106633215458时间：2020.12.13阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

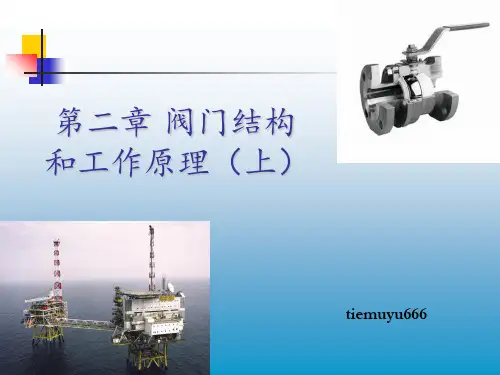

阀门结构和工作原理(上) ppt课件
1.阀座的材料
为使阀门更有效地密封，阀座采用金属+VITON AED（抗爆氟橡胶）双重密 封混合设计。金属阀座采用不低于阀门球体的材质，但应考虑其与球体密封 面间的硬度差。软阀座采用VITON AED抗爆氟橡胶，硬度95~98 Shore A。
2.阀座结构及DIB-1、DIB-2
(1).对于阀座采用多重复合密封阀座结构设
泄漏。
②圆柱形锻造阀体以锻造成形方法获得，金属经过锻造加工后大大改善其
组织结构和力学性能。锻件晶粒较细且均匀，机械性能明显优于同样材料的
板材，且可靠性高，不易存在内部缺陷。圆柱形锻造阀体为全机加工面，因
此精度好，比不能加工内腔外壳的球形阀体能更好的转移、承受来自管线的
外力和扭矩。
2 阀座及密封
阀座是阀门设计最重要的环节，对于阀门的密封可靠性，长久的使用寿命及 操作的灵活性起着十分重要的作用。
截止阀的阀瓣为盘形节流阀的阀瓣多为圆锥流线型特别适用于节流可以改变通道的截面积用以调节介质的流量与压截止阀和节流阀型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多截止阀截止阀斜杆式斜杆式直通式直通式上螺纹阀杆上螺纹阀杆下螺纹阀杆下螺纹阀杆螺纹连接螺纹连接法兰连接法兰连接焊接连接焊接连接螺纹连接螺纹连接法兰连接法兰连接法兰连接法兰连接下螺纹阀杆下螺纹阀杆上螺纹阀杆上螺纹阀杆直通式直通式型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多节流阀节流阀截止型截止型旋塞型旋塞型直通式直通式直通式直通式直通式直通式螺纹连接螺纹连接法兰连接法兰连接卡套连接卡套连接螺纹连接螺纹连接法兰连接法兰连接法兰连接法兰连接型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多1手轮2阀杆螺母4填料压盖5t形螺栓6填料10阀体截止阀和节流阀的结构型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多1直通形阀
为使阀门更有效地密封，阀座采用金属+VITON AED（抗爆氟橡胶）双重密 封混合设计。金属阀座采用不低于阀门球体的材质，但应考虑其与球体密封 面间的硬度差。软阀座采用VITON AED抗爆氟橡胶，硬度95~98 Shore A。
2.阀座结构及DIB-1、DIB-2
(1).对于阀座采用多重复合密封阀座结构设
泄漏。
②圆柱形锻造阀体以锻造成形方法获得，金属经过锻造加工后大大改善其
组织结构和力学性能。锻件晶粒较细且均匀，机械性能明显优于同样材料的
板材，且可靠性高，不易存在内部缺陷。圆柱形锻造阀体为全机加工面，因
此精度好，比不能加工内腔外壳的球形阀体能更好的转移、承受来自管线的
外力和扭矩。
2 阀座及密封
阀座是阀门设计最重要的环节，对于阀门的密封可靠性，长久的使用寿命及 操作的灵活性起着十分重要的作用。
截止阀的阀瓣为盘形节流阀的阀瓣多为圆锥流线型特别适用于节流可以改变通道的截面积用以调节介质的流量与压截止阀和节流阀型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多截止阀截止阀斜杆式斜杆式直通式直通式上螺纹阀杆上螺纹阀杆下螺纹阀杆下螺纹阀杆螺纹连接螺纹连接法兰连接法兰连接焊接连接焊接连接螺纹连接螺纹连接法兰连接法兰连接法兰连接法兰连接下螺纹阀杆下螺纹阀杆上螺纹阀杆上螺纹阀杆直通式直通式型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多节流阀节流阀截止型截止型旋塞型旋塞型直通式直通式直通式直通式直通式直通式螺纹连接螺纹连接法兰连接法兰连接卡套连接卡套连接螺纹连接螺纹连接法兰连接法兰连接法兰连接法兰连接型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多1手轮2阀杆螺母4填料压盖5t形螺栓6填料10阀体截止阀和节流阀的结构型钢截面只需少量加工即可用作构件省工省时成本低但型钢截面受型钢种类及型钢号限制难于完全与受力所需的面积相对应用料较多1直通形阀

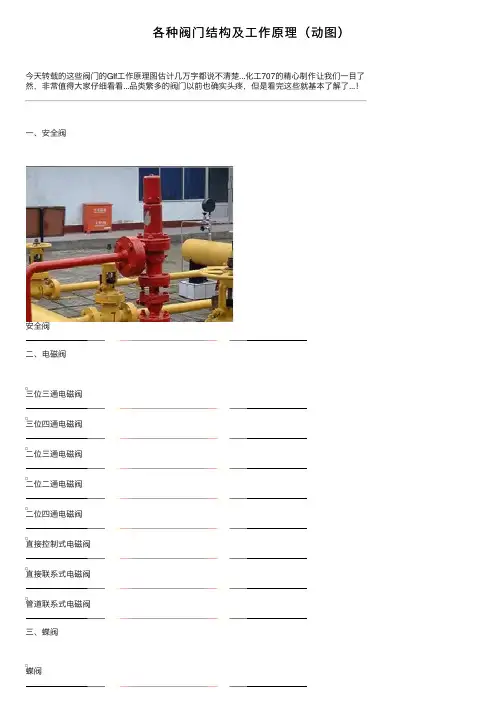

各种阀门结构及工作原理（动图）
各种阀门结构及工作原理（动图）
今天转载的这些阀门的GIf工作原理图估计几万字都说不清楚...化工707的精心制作让我们一目了 然，非常值得大家仔细看看...品类繁多的阀门以前也确实头疼，但是看完这些就基本了解了...！ 一、安全阀
安全阀 二、电磁阀 三位三通电磁阀 三位四通电磁阀 二位三通电磁阀 二位二通电磁阀 二位四通电磁阀 直接控制式电磁阀 直接联系式电磁阀 管道联系式电磁阀 三、蝶阀 蝶阀
气动薄膜调节器 自力式调节阀（指挥器） 低噪声调节阀（指挥器） 直通单座阀 直通双座阀 十二、调压阀
飞奥调压阀1
飞奥调压阀2
飞奥调压阀
薄膜调压阀（生活用户）
Fisher调压阀 X851飞奥调压阀 飞奥调压阀304A指挥器
低噪声调压阀 飞奥调压阀302A指挥器 十三、旋塞阀 旋塞阀 旋塞阀2 十四、闸阀
闸阀（300）
25kg闸阀 手动平板闸阀 十五、止回阀
止回阀动图
止回阀静图
梭式止回阀 旋启止回阀 十六、其他阀门 V型阀 凸轮挠曲阀 套筒阀 角型阀 十七、阀门的起闭方式
阀门的起闭方式-手动
阀门的起闭方式-电动
阀门的起闭方式-气动 十八、活塞式执行机构 气动活塞式执行机构
蝶阀 四、隔膜阀 隔膜阀 五、截止阀
截止阀的结构 截止阀工作示意
截止阀外观 截止阀 六、孔板阀Fra bibliotek高级孔板阀
孔板阀 七、笼式阀
笼式阀 八、气动薄膜阀 滚动膜式气缸活塞式执行器 气动阀门定位器 气动薄膜调节阀 膜头侧装的增力型调节阀 九、球阀
喀麦隆球阀
进站球阀 球阀 球阀 十、三通阀 三通阀 十一、调节阀 气动阀门定位器 调节阀 电气阀门定位器
今天转载的这些阀门的GIf工作原理图估计几万字都说不清楚...化工707的精心制作让我们一目了 然，非常值得大家仔细看看...品类繁多的阀门以前也确实头疼，但是看完这些就基本了解了...！ 一、安全阀
安全阀 二、电磁阀 三位三通电磁阀 三位四通电磁阀 二位三通电磁阀 二位二通电磁阀 二位四通电磁阀 直接控制式电磁阀 直接联系式电磁阀 管道联系式电磁阀 三、蝶阀 蝶阀
气动薄膜调节器 自力式调节阀（指挥器） 低噪声调节阀（指挥器） 直通单座阀 直通双座阀 十二、调压阀
飞奥调压阀1
飞奥调压阀2
飞奥调压阀
薄膜调压阀（生活用户）
Fisher调压阀 X851飞奥调压阀 飞奥调压阀304A指挥器
低噪声调压阀 飞奥调压阀302A指挥器 十三、旋塞阀 旋塞阀 旋塞阀2 十四、闸阀
闸阀（300）
25kg闸阀 手动平板闸阀 十五、止回阀
止回阀动图
止回阀静图
梭式止回阀 旋启止回阀 十六、其他阀门 V型阀 凸轮挠曲阀 套筒阀 角型阀 十七、阀门的起闭方式
阀门的起闭方式-手动
阀门的起闭方式-电动
阀门的起闭方式-气动 十八、活塞式执行机构 气动活塞式执行机构
蝶阀 四、隔膜阀 隔膜阀 五、截止阀
截止阀的结构 截止阀工作示意
截止阀外观 截止阀 六、孔板阀Fra bibliotek高级孔板阀
孔板阀 七、笼式阀
笼式阀 八、气动薄膜阀 滚动膜式气缸活塞式执行器 气动阀门定位器 气动薄膜调节阀 膜头侧装的增力型调节阀 九、球阀
喀麦隆球阀
进站球阀 球阀 球阀 十、三通阀 三通阀 十一、调节阀 气动阀门定位器 调节阀 电气阀门定位器
十五种常用阀门结构及工作原理(带示意图)
十五种常用阀门结构及工作原理(带示意图)阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
2.调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3.止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4.分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
5.安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
一、闸阀靠阀板的上下移动，控制阀门开度。
阀板象是一道闸门。
闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
国内生产闸阀的厂家比较多，连接尺寸也大多不统一。
性能特点：优点：1、流动阻力小。
阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。
是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。
3、高度大，启闭时间长。
闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。
原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。
闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。
7、形体简单, 结构长度短，制造工艺性好，适用范围广。
8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
阀门工作原理演示幻灯片
回阀的通道也是狭窄的，因此通过升降式止回阀
的压力降比旋启式止回阀大些，而且旋启式止回 阀的流量受到的限制很少。
使用注意事项
• 注意阀门方向，箭头与介质流向一致，如介质易
结晶可能造成阀片不能压下起不到指挥、止回的
作用。
34
35
36
37
38
39
升降式止回阀
40
41
42
43
六、安全阀
一 概述 安全阀是锅炉、压力容器和其他受压力设备上重要的安
阀的变型。在该阀门中，阀瓣和阀座通常是基于 柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接， 密封是由套在柱塞上的两个弹性密封圈实现的。 两个弹性密封圈用一个套环隔开，并通过由阀盖 螺母施加在阀盖上的载荷把柱塞周围的密封圈压 牢。弹性密封圈能够更换，可以采用各种各样的 材料制成，该阀门主要用于“开”或者“关”， 但是备有特制形式的柱塞或特殊的套环，也可以 用于调节流量。

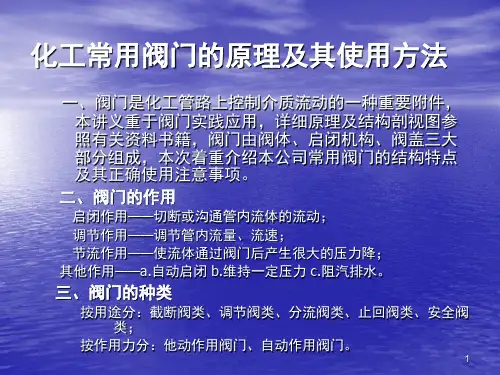

化工常用阀门的原理及其使用方法
一、阀门是化工管路上控制介质流动的一种重要附件， 本讲义重于阀门实践应用，详细原理及结构剖视图参 照有关资料书籍，阀门由阀体、启闭机构、阀盖三大 部分组成，本次着重介绍本公司常用阀门的结构特点 及其正确使用注意事项。
二、阀门的作用
启闭作用——切断或沟通管内流体的流动； 调节作用——调节管内流量、流速； 节流作用——使流体通过阀门后产生很大的压力降； 其他作用——a.自动启闭 b.维持一定压力 c.阻汽排水。
• 4、如管道有视镜的看到视镜内有流体通过方可
检查无误后离开。
6
7
8
二、截止阀 截止阀的阀杆轴线与阀座密封面垂直。阀杆开
启或关闭行程相对较短，并具有非常可靠的切断 动作，使得这种阀门非常适合作为介质的切断或 调节及节流使用。截止阀的阀瓣一旦处于开启状 况，它的阀座和阀瓣密封面之间就不再的接触， 并具有非常可靠的切断动作，这种阀门非常适合 作为介质的切断或调节及节流使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例：Z41H-16 含义
Z41H-16
阀体材料：碳铸铁阀门
16—公称压力16Kgf/cm2
H—密封圈或衬里为不锈钢 1—明杆楔式单闸阀
4—法兰连接 Z—闸阀 驱动方式：手动
常见阀门种类和特点
1.闸阀
闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降 运动的阀门，可接通或截断流体的通道。当阀门部分开启 时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也 易损坏阀座密封面，修理困难。闸阀通常适用于不需要经 常启闭，而且保持闸板全开或全闭的工况。不适用于作为 调节或节流使用。
连接方式 1:内螺纹 2:外螺纹 4:法兰 6:焊接
结构形式
（闸）
1:明杆楔式 单闸阀 2:明杆楔式 双闸板 3:明杆平行 单闸板 4:明杆平行 双闸板 5:暗杆楔式 单闸板 6:暗杆楔式 双闸板
密封或衬 里材料
T:铜合金 H:不锈钢 Y:硬质合 金钢 X:橡 胶
公1.6MP a的碳铸铁 阀门或 PN>2.5MPa 的碳钢阀 门则略去 本单元
手轮 传动机构 阀杆
蝶板 阀体
常见阀门种类和特点
4.球阀
球阀的工作原理是靠旋转阀恋来使阀门畅 通或闭塞。球阀开关轻便, 体积小, 可以做成 很大口径, 密封可靠, 结构简单, 维修方 便, 密封面与球面常在闭合状态, 不易被介 质 冲蚀, 在各行业得到广泛的应用强。
球阀的特点：
（1）结构简单、体积小、重 量轻，维修方便。
（１）直通形阀： 流动阻力大，压力降大；
（３）直流阀： 阀体与阀杆成45°,流 动阻力小，压降也小， 便于检修和更换。
（２）角形阀： 弯头处，流动阻力小。
（４）针形阀： 阀瓣为锥形针形，阀杆通 常用细螺纹以取得微量调 节。
常见阀门种类和特点
3.蝶阀
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋 角的大小, 便是阀门的开闭度。
闸阀在管路中主要作切断用，一般口径 DN≥50mm的切断装置多选用它，有时口径很 小的切断装置也选用闸阀。
闸阀有以下优点：
①流体阻力小。 ②开闭所需外力较小。 ③介质的流向不受限制。 ④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处：
①外形尺寸和开启高度都较大。安装空间较大。 ②开闭过程中，密封面间有相对摩擦，容易引起 擦伤现象。 ③闸阀一般都有两个密封面，给加工、研磨和维 修增加一些困难
（2）流体阻力小，紧密可靠， 密封性能好。 （3） 操作方便，开闭迅速， 便于远距离的控制。 （4） 球体和阀座的密封面与
介质隔离，不易引起阀门密封 面的侵蚀。 （5） 适用范围广，通径从小
到几毫米，大到几米，从高真 空至高压力 都可应用。
阀杆 上轴承 球体 下轴承
常见阀门种类和特点
5.其他阀门
止回阀，依靠流体本身的力量自动启闭的阀门，它的作用是阻止介质倒流。 它的名称很多
截止阀在管路中主要作切断用。
截止阀有以下优点：
1.在开闭过程中密封面的摩擦力比闸阀小， 耐磨。
2.开启高度小。 3.通常只有一个密封面，制造工艺好，便于
维修。 截止阀使用较为普遍，但由于开闭力
矩较大，结构长度较长，一般公称通径 都限制在DN≤200mm以下。
手轮 阀杆螺母 阀杆 填料压盖 螺栓 填料 阀盖 阀瓣 阀体
1 （2） 3
4
5
67
阀门类 型
驱动方 式
连接方 式
结构形 式
密封或 衬里材
料
公称压 阀体材
力
料
1 （2） 3
4
5
67
阀门类型
Z:闸 阀 J: 截止阀 X:旋塞阀 H:止回阀 Y:减压阀 A:安全阀 Q:球阀 D:蝶阀
驱动方式
3:涡轮 4:正齿轮 6:气动 7:液动 9:电动
对手轮、手柄 式板手等直接 传动的阀门省 略本单元
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结 构简单,开闭迅速,切断和节流都能用, 流体阻力小, 操 作省力。蝶阀,可以做成很大口径。能够使用蝶阀的地 方, 最好不要使闸阀,因为蝶阀比闸阀经济, 而且调节性 好。目前, 蝶阀在热水管路得到广泛的使用强。
蝶阀广泛用于2.0MPa以下 的压力和温度不高于200℃ 的各种介质。 阀杆只做旋转运动，蝶板 和阀杆没有自锁能力。要 在阀杆上附加有自锁能力 的的减速器，使蝶杆能停 在任意位置。
常见阀门的安装
阀门安装的一般要求 （1）法兰式螺纹连接的阀门应在关闭状态下进行。 （2）焊接阀门与管道焊接时要用氩弧焊打底，以保证其内部光洁平整。焊接时，阀门应处在开启
状态，以防局部过热变形。焊接高压注水阀门时要把阀体打开，把胶皮垫圈挑出，防止胶圈 被烫坏。 （3）安装阀门前，应根据介质流动方向，确定其安装方向。 （4）安装在水平管道上的阀门，要垂直向上，水平向上或向下倾斜45°，其中心线要尽量取齐。 （5）安装铸铁阀门（黑色、银色）时，须防止强力连接或受力不均引起损坏。
常见阀门的维护保养
对阀门的维护，可分两种情况；保管维护和使用维护。 （一）保管维护 保管不当是阀门损坏的重要原因之一。 阀门保管，不能乱堆乱垛，小阀门放在货架上，大阀门可在库房地面 上整齐排列，不要让法兰 接面接触地面。保护阀门不致碰坏。 短期内暂不使用的阀门，应取出石棉填料，以免产生电化学腐蚀，损 坏阀杆。 对刚进库的阀门，要进行检查，如在运输过程中进了雨水或污物，要 擦试干净，再予存放。 阀门进出口要用蜡纸或塑料片封住，以防进去脏东西。 对能在大气中生锈的阀门加工面要涂防锈油，加以保护。 放置室外的阀门，必须盖上油毡或苫布之类防雨、防尘物品。存放阀 门的仓库要保持清洁干燥。
手轮 传动机构 阀杆
蝶板 阀体
蝶阀的特点：
（1）结构简单，外形尺寸小，结构长度短， 体积小，重量 轻，适用于大口径的阀门。 （2）全开时阀座通道有效流通面积较大， 流体阻力较小。 （3）启闭方便迅速，调节性能好 。 （4）启闭力矩较小，由于转轴两侧蝶板受 介质作用基本相 等，而产生转矩的方向相 反，因而启闭较省力。 （5）密封面材料一般采用橡胶、塑料、故 低压密封性能好。
手轮 门杆螺母 填料压盖 填料 阀盖 双头螺栓 阀杆
阀板 阀体
常见阀门种类和特点
2.截止阀
截止阀, 是使用最广泛的一种阀门, 它之所以广受欢迎,是 由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不 大, 制造容易, 维修方便, 不仅适用于中低压,而且适用于高 压阀门
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密 封面紧密贴合, 阻止介质流通。截止阀只许介质单向流动,安装 时有方向性。它的结构长度大于闸阀,同时流体阻力大,长期运 行时, 密封可靠性不强。
常见阀门结构原理_图文.pptx
阀门的功能
阀门是流体管路的控制装置，在电力等生产过程中发挥着重要作用。 1 接通和截断介质； 2 防止介质倒流； 3 调节介质压力、流量； 4 分离、混合或分配介质；防止介质压力超过规定数值，保证管道 或设备安全运行。
阀门的编号方法
为了便于认识选用，每种阀门都有一个特定的型号，以说明阀门的类别、驱动方式、连 接方式、结构形式、密封面和衬里材料、公称压力及阀体材料，阀门的型号由七个单元组成， 按下列顺序编制。
减压阀，减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压 力要小于阀前压力的50% 。减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。
安全阀，安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的 介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质 压力超过规定数值。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上， 控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
