Eplan功能简介(可编辑修改word版)

EPLAN学习小结1、创建项目（1）模板：路径----右键------恢复默认属性，模板包括：GB_bas001、IEC_bas001(建议选择）、NFPA_bas001等。

（2）创建者被设定后将不能被更改。

2、绘图环境（改变主界面背景颜色）菜单“选项”-----“设置”----“用户”---“图形的编辑”---“2D”----“颜色设置”--“白、黑、灰”（选择其一）。

3、绘图菜单“插入”----“符号”----“电位连接点”单击鼠标拖放4、中断点（1）菜单“选项”---“属性（全局）”不勾选可单独更改中断点属性（2）中断点插入时箭头的方向：按键盘Tab键改变箭头方向，元器件也可以按Tab键改变方向。

（3）中断点可复制至另一页。

选中“复制”---菜单“编辑”--“粘贴”。

英文输入法下输入“X”键“Y”键，点击确定--选择位置放置。

（4）中断点文字部分在到导线上面位置更改方法：选中中断点----右键“属性”---“显示”----“属性列表”----“左方0度”（或其他选项）。

（5）中断点插入后选中（适用于两个或两个以上）按住Ctrl键，鼠标放在选中的终断点上拖动，放好位置后，松开Ctrl键。

（6）选择中断点“右键”---“转到配对物”可以跳转至配对物。

（7）中断点插入后，选中（两个或两个以上中断点）按住Ctrl键，鼠标放在选中的中断点上拖动，放好位置后，松开Ctrl键。

5、多重复制（1）选择整个要复制的回路“右键”---“多重复制”，键盘输入法在英文状态下点击键盘“S”输入回路之间的间距，以格栅间距为基本单位----移动光标-----确定----选择回路个数----确定。

（2）组合应用全选设备（回路）----菜单“编辑”---“其他”-----“组合”即可组成一个功能块，可以进行整体复制。

6、宏（1）创建宏全选回路-----菜单“编辑”----“创建窗口宏/符号宏”----输入回路名称----“附加”---“定义基准点”---选择插入点。

eplan电气设计使用手册一、简介eplan是一款专业的电气设计软件，它为电气工程师提供了一套完整的工具集，用于创建电气图纸、管理电气元件以及生成相关的技术文档。

这款软件特别适合于在电气工程领域中需要详细设计和文档化的场合。

通过eplan，设计师可以大大提高设计效率，减少错误，并确保所有相关的技术信息都准确无误。

二、主要功能特点1.强大的元件库管理：eplan提供了丰富的标准元件库，同时也支持用户自定义库。

设计师可以根据项目需求，方便地选择和插入元件。

2.智能的电气规则检查：eplan可以根据设定的规则对电路进行自动检查，确保电气设计的合规性和安全性。

3.三维布线设计：eplan支持三维模型导入，实现真正的三维布线设计，大大提高了设计的直观性和准确性。

4.自动生成技术文档：eplan能够根据设计数据自动生成BOM、装配图、接线图等，极大地减少了工程师的工作量。

5.跨平台协作：eplan支持多平台（Windows、Mac、Linux）操作，方便团队成员进行协作。

三、使用步骤1.启动eplan软件，选择合适的工程模板。

2.在元件库中选择需要的元件，将其拖拽到绘图区域。

3.根据电路设计需求，设置元件之间的电气连接。

4.根据需要，添加注释、说明等信息。

5.进行电气规则检查，确保设计合规。

6.根据需要生成相关的技术文档。

7.保存并导出工程文件。

四、注意事项1.在使用eplan进行电气设计时，应遵循相关的电气安全规范和标准。

2.确保在开始设计之前，已经充分了解了项目的需求和要求。

3.注意保持工作区的整洁，避免出现混乱的连线情况。

4.在生成技术文档时，应仔细核对所有信息，确保准确性。

5.在团队协作中，应确保每个成员都清楚了解自己的任务和责任。

6.定期保存工程文件，以防数据丢失。

EPLAN功能简介作为电气计算机辅助设计时代的先锋，自1984年以来，EPLAN一直是为电气规划，工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业。

EPLAN产品家族不仅有领导全球市场，现已成为工业电气设计世界标准的CAE系列软件，还包括对电气控制柜进行3D设计的EPLA N Cabinet, 用于流体工程的EPLAN Fluid和过程工业的EPLAN PPE等产品。

EPLAN Electric P8无可匹敌的速度和变化：宏变量技术。

这种新型的宏变量技术能够大大减少设计时间并使用户避免繁重的重复性工作。

所有的局部电路都能够以宏的形式创建并在宏中创建和保存变量。

这样，正确尺寸的电路就可以在几秒钟的时间内被选出。

这些宏很容易管理，电路的修改和重新设定尺寸已经从新的项目中免除。

由于具有这种新的技术，在试用版用户进行的测试中显示出可以节省多达50 %的时间。

轻松整合：最后时刻的更改也能应付自如，很少有项目可以逃脱在最后时刻进行更改的命运。

通过EPLAN Electric P8，这样的修改可以通过选择适当的变量而得到可靠的集成，而无须再重新进行设计。

这样，数据记录可以始终保持一致，潜在的错误源可以被减少到最少。

两全其美："面向图形"结合"面向对象" ，是面向图形还是面向对象？在过去，CAE系统的用户需要在这两种工作方法之间作出选择。

EPLAN Electric P8为用户提供了在面向图形和面向对象的方法间进行切换的自由--该特点也非常的实用，因为基于图形的工作方法通常比较适合项目的开始阶段，而面向对象的方法经常在后期才会显露出它的重要作用。

新的系统认可了这一事实，允许用户在同一个项目中简单地进行切换。

简易数据交换：从设计部到办公室，每一个EPLAN记录都可以被传送到Excel表格形式。

这样，这个系统就成为了一个支持与其他IT系统进行简易数据交换的通用工具--这样就确保在CAE领域之外具有一致的数据库。

EPLAN操作指南目录EPLAN操作指南 (1)目录 (1)第一节符号的操作 (2)1.如何建立符号库 (2)2.如何新建符号 (3)3.如何更新符号 (6)4.符号库的导出 (7)5.符号库的导入 (8)6.符号的导出 (8)7.符号的导入 (10)第二节导出和导入DXF/DWG设置 (11)1.页的导入 (11)2.页的导出 (11)3.页的导出PDF (11)4.导出设置 (12)5.导入设置 (13)第三节项目的管理 (14)1.项目导出 (14)2.项目导入 (15)第四节原理图的编辑 (15)1.项目中图框的选择 (15)2.报表中表格的选择 (16)3.图框和表格的新建及修改 (17)第一节符号的操作1.如何建立符号库通过工具条操作工具>主数据>符号库>新建打开创建符号库界面，如下图所示，在文件名框中输入想要的符号库名称，然后保存，接下来会出现符号库属性设置对话框，在此可设置符号库属性，完毕后点确定按钮，这样就建立了一个自己的符号库。

刚刚建立的符号库内，没有符号是没法打开和使用的，这时候需要在你刚刚建立的符号库内新建，自己需要的符号。

2.如何新建符号通过工具条操作工具>主数据>符号>新建打开符号库选择对话框，选择想要在其内部创建符号的符号库（前提条件是，符号库必须被打开，否则在符号库选择对话框中没有相应的符号库）然后确定，确定后出现变量选择对话框，选择变量然后确定，出现符号属性对话框，在符号属性对话框中确定，符号的属性，完成后确定，新建符号界面打开，可以在编辑器内绘制自己需要的符号，当符号制作完成后，关闭窗口即可。

这样符号库内就包含了新建的符号。

但要想在项目原理图中应用该符号还需要重新添加该符号库才可以用。

3.如何更新符号首先打开符号所在的符号库，然后通过工具栏工具>主数据>符号>打开符号选择对话框选择需要更新的符号，然后确定，符号被打开，在编辑区域可以改变符号，以及符号的属性，合适的设置会给原理图的制作带来很大方便。

Eplan P8 2023 使用手册一、引言Eplan P8 2023 是一款专业的电气设计软件，广泛应用于电气工程领域。

本使用手册旨在帮助用户快速上手并熟练掌握Eplan P8 2023 的各项功能，提高设计效率。

二、软件安装与启动1.下载Eplan P8 2023 安装包，并按照提示进行安装。

2.启动Eplan P8 2023，输入用户名和密码进行登录。

三、用户界面介绍1.主界面包括菜单栏、工具栏、属性栏、绘图区和状态栏等部分。

2.工具栏包含了常用的绘图工具，可通过右键自定义。

3.属性栏用于设置对象属性，如线型、颜色等。

4.绘图区用于绘制电气图纸。

5.状态栏显示当前状态和提示信息。

四、项目创建与管理1.新建项目：点击菜单栏“文件”->“新建”->选择项目类型->命名并保存。

2.项目属性设置：右键点击项目名称->选择“属性”->设置项目属性，如单位、字体等。

3.项目管理：可以将多个项目组合成一个项目集，方便管理和组织。

4.项目备份与恢复：定期备份项目，避免数据丢失。

如遇问题，可恢复备份文件。

五、电气图纸绘制1.创建图纸：在绘图区创建新的图纸，并设置图纸属性，如幅面、方向等。

2.添加对象：使用工具栏中的工具添加各种电气对象，如导线、元件、文字等。

3.布局与调整：根据需要调整对象位置、大小和角度。

4.参考与定位：使用参考线、块等工具辅助绘图，提高精度和效率。

5.检查与修改：通过属性栏检查对象属性，及时发现并修正错误。

六、符号与库管理1.符号库：Eplan P8 2023 提供多种符号库，支持用户自定义符号。

可添加、删除或修改符号库中的符号。

2.符号管理：右键点击符号->选择“属性”->设置符号属性，如名称、编号等。

七、报表生成与导出1.报表生成：完成电气图纸绘制后，可以通过Eplan P8 2023 自动生成各种报表，如电缆报表、元件报表等。

2.报表导出：可以将报表导出为Excel、PDF 等格式，方便其他软件处理和分析。

（word完整版）EPLAN_P8_中文入门手册.学习总结,推荐文档说明：颜色代表要实现的功能颜色代表菜单项1.项目----退出-----关闭ELPAN 或[Alt]+[F4]2.F12 可快速关闭/打开或显示导航器。

3.移动工具条或窗口时(如页导航器)，可以按住Ctrl以免窗口固定。

4.通过选项----工具栏----调整------调整对话框调整并扩展预定义的工具栏，或创建若干工具栏5.用户的自定义的窗口保存/调用的方法：视图---工作区域6.关闭页页-----关闭或光标位于已打开的页中，使用Ctrl+F4快捷键关闭该页7.捕捉栅格和捕捉对象，都在选项菜单中栅格显示通过视图---- 栅格打开8．图形的放大视图----缩放----窗口或按键盘[Z]显示整个页面视图----缩放----整个页面或按键盘[3]9.关闭项目项目----关闭或弹出菜单----项目-----关闭10.通过电位连接点定义原理图中的电位。

11.改变电位连接点的连接方向即当一个符号有多个变量时，如何选择变量插入---电位连接点----一个电位连接点附在鼠标上但还没有确定连接方向然后按住[Ctrl]同时鼠标在四面移动，显示不同的连接方向，选择一个方向，插入即可或者插入时按键盘[T a b]12.输入坐标选项------输入坐标或按键盘[P]13.图形元素为不包括原理图重要信息的直线，圆，长方形等。

14.图形元素插入后，可通过双击图形元素弹出属性对话框，改变其属性。

自动连接线不能。

15.插入符号。

插入----符号也可以使用按键[Ins]([num lk])或工具条上的插入按钮16. ?符号可以通过键盘[Ctrl]和[Enter]键输入或选择弹出菜单中的换行菜单项17.中断点之间的关联参考由EPLAN自动生成。

18.[Shift]+[F4]快捷插入中断点（刚打开的文件第一个中断点手动插入）19．常用的符号按钮，常闭触点----------直接输入的符号名称----SOA常闭触点----------直接输入的符号名称----O常开触点----------直接输入的符号名称----S急停开关/紧急按钮，常闭触点，带旋钮式锁定按钮-----直接输入的符号名称----SONOT2 按钮，按压式常开触点----------直接输入的符号名称----SSD指示灯，常规----------直接输入的符号名称----H熔断器、单线、常规----------直接输入的符号名称----F1熔断器，三线，常规----------直接输入的符号名称----F3带有两个绕组和屏蔽的单相变压器----------直接输入的符号名称----T11整流器短连接，两相，两次2个连接----------直接输入的符号名称----G22断路器/马达过载保护开关带有开关机----------直接输入的符号名称----QL3_1接触器的常开触点-主回路触点----------直接输入的符号名称----SL接触器线圈----------直接输入的符号名称----K三相异步马达，单一转数----------直接输入的符号名称----M320.EPLAN通过线圈和触电使用相同的“显示设备标识”自动生成触点映像。

EPLAN介绍范文
EPLAN的主要优势是提高效率和准确性。

使用EPLAN，工程师们可以
使用图形界面快速绘制电气图纸并自动生成相关报告和文档。

此外，EPLAN具有错误检查功能，可以在设计过程中自动检测并纠正潜在的错误。

这不仅节省了时间，而且还提高了设计准确性。

EPLAN的核心功能是电气工程设计。

它提供了许多工具和模板，可帮
助工程师们快速绘制电路图、电气图和布线图。

EPLAN还提供了一套广泛
的符号和设备库，可以快速选择和添加到设计中。

此外，EPLAN还支持多
个设计层次，可以用于设计各种电气控制系统，从个别设备到整个工厂。

除了电气设计，EPLAN还支持自动化程序设计。

它提供了一种易于使
用的编程环境，使工程师能够编写和调试PLC程序。

EPLAN还提供了与主
流PLC品牌的接口，方便与PLC硬件进行通信和集成。

EPLAN还内置了一些高级功能，如三维模型集成和虚拟现场调试。

三
维模型集成可以将电气设计与机械设计相结合，以确保电气布局与机械要
求相符。

虚拟现场调试可以模拟电气控制系统的运行，以确保系统的稳定
性和可靠性。

总之，EPLAN是一款功能强大的电气工程设计软件，可提高工程师们
的效率和准确性。

它提供了许多工具和功能，可以用于绘制电气图纸、编
写PLC程序、生成报告和文档，并支持团队协作和数据交换。

无论是设计
个别设备还是整个工厂的电气控制系统，EPLAN都是一个可靠的解决方案。

EPLAN图框绘制 1. 新建图框点击工具栏中的工具- 主数据- 图框- 新建图1 新建图框输入图框名称-保存（最好保存在EPLAN默认数据库中）。

第1 页2. 属性设置新建图框后，则开始编辑图框属性（重要）。

在不熟悉图框属性的情况下，按照以下属性进行定义（点击黄色图标新建属性）;图2 定义属性定义完毕后确定，开始绘制图框。

3. 放置图框EPLAN插入一个任意长方形，双击编辑属性；图3 定义图框大小外图框属性：起点：0mm，0mm终点：420mm，297mm 内图框属性：起点：5mm，5mm终点：415mm，292mm 定义完毕后效果如下图：图4 效果图定义图框文本4.定义栅格接下来为插入文本做准备，定义栅格目的是为了放置文本时能保证精确的位置。

定义列间距：420/10=42, 定义行：297/6=49.5栅格间距均除以2（位置文本放中间位置）；则应该定义栅格 A 为：21mm；栅格 B 为；24.75点击工具栏中的选项- 设置。

图1 栅格设置在设置界面中选择用户- 图形的编辑-2D- 下拉到标准栅格尺寸填入上述栅格A，B的大小（21、24.75 ）5.插入位置文本插入列号：选择栅格 A ，点击工具栏中的插入- 特殊文本- 列文本- 放置图2 插入列文本放置位置如下图：图3 插入列效果图插入行号：如上述步骤，选择栅格 B ，点击工具栏中的插入- 特殊文本- 行文本- 放置效果图：图4 插入行效果图由于栅格大小问题，导致放置的文本不在两框中间，则应把栅格数据还原，然后选择较小栅格，调整其位置于两框中间。

6.图框的收尾行、列文本均放置好后，再用直线画出一些轮廓，如图7.标题栏的绘制Memo标题栏的绘制主要为版块的绘制及特殊文本的放置，其中版块的绘制只需使用绘图栏进行编辑即可。

而特殊文本的放置可以根据需要选择性的进行放置，具体操作如下;例：插入页码工具栏- 插入- 特殊文本- 页属性在位置代号一栏中点击，找到页号一栏，点击确定- 放置即可。

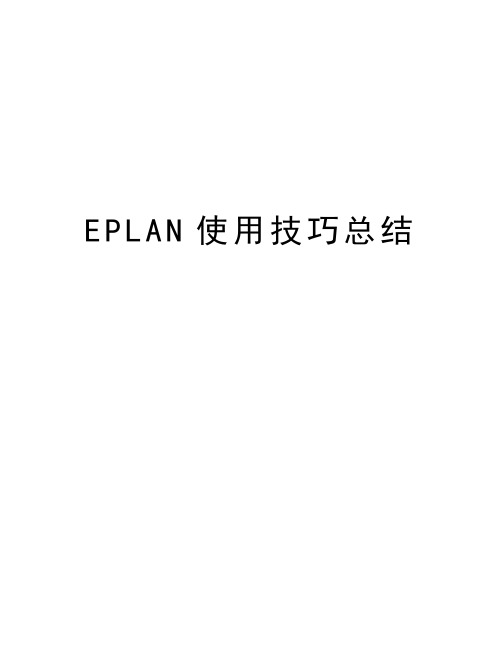

E P L A N使用技巧总结EPLAN使用技巧总结➢新建项目，选择项目模板，一般选择IEC模板。

设置项目名称、项目文件创建时间、保存位置和创建者，可输入创建者姓名。

➢接下来设置一些项目属性，比如公司名称……➢项目结构的设置需要认真考虑，因为项目结构决定了整套图纸的结构布局，对以后的页排序和中断点走向等都有影响。

下面我们简单分析一下结构设置：➢页结构：默认页结构是“高层代号和位置代号”，如下图示例，这种页结构是三层树状结构。

高层代号是第一层，位置代号是第二层，页名是底层。

优点是可以按照位置代号进行页归类，使编辑和查找指定位置代号的页比较简单。

其缺点也是显而易见的，页名的排序是按照位置代号来排，而且不同位置代号下的页各自独立，互不相干，可以出现相同的页名。

这种页结构比较适合用于模块化设计的项目，把设备拆分成若干功能部分来单独设计，自成体系。

但是对于我们目前的设计习惯来说是不太协调的，特别是打印的时候会使得页码排序很零乱。

因此不建议使用这种页结构来做项目设计。

在使用这种页结构进行打印时，要想按页码顺序打印，需要在页导航器中的列表内把要打印的页按页名进行排序，也可以用手动排序（如下图）。

下面我们介绍一下另外一种页结构“高层代号和描述的位置代号”。

如下图示例，这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。

只有两层结构：高层代号和页名。

虽然在树状目录里没有显示位置代号，但是每一页都是可以设置位置代号的（如下图所示）。

➢在使用“高层代号和描述的位置代号”页结构时，为了能够方便的查看每一页的位置代号等信息，请使用新修改的图框，图框中将包含高层代号和位置代号，便于阅读。

大家会发现给项目或页设置图框后原来图框中放置的图片没有了，其实是因为每个项目会建立自己的项目数据和文件夹，项目中使用到的内容都会存储在项目文件夹内。

当我们选择了一个新图框后，因为图框中的图片文件没有拷贝到项目中，所以看不到图片。

这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK了。

eplan电气设计使用手册EPLAN电气设计软件是一款专业的电气工程设计工具，广泛应用于各类电气设备的设计与开发。

本手册将为用户提供EPLAN电气设计软件的基本功能介绍以及使用技巧，旨在帮助用户熟悉并有效使用该软件。

一、EPLAN电气设计简介1.1 EPLAN电气设计概述EPLAN电气设计是一款专业的电气自动化设计软件，可以快速高效地进行电气工程设计，涵盖了电气原理图绘制、线缆布线设计、电气部件选型以及相关的图纸输出等功能。

1.2 EPLAN电气设计的特点EPLAN电气设计软件具有以下几个显著特点：- 强大的绘图功能：包括元器件符号库、电缆线路布线、自动编号功能等；- 友好的用户界面：直观、简洁的操作界面，降低了学习成本；- 高度的兼容性：支持与其他常用设计软件的数据交互，方便与其他团队成员协作；- 可靠的输出质量：生成的电气图纸准确、规范，方便于后续工程实施。

二、EPLAN电气设计软件安装和设置2.1 软件安装在开始使用EPLAN电气设计软件之前，首先需要进行软件的安装。

按照提供的安装包进行软件安装，并确保电脑满足软件运行的最低配置要求。

2.2 软件设置安装完成后，打开EPLAN电气设计软件，进行必要的软件设置，如选择语言、界面风格等。

同时，可以根据个人需求进行自定义设置，以提高工作效率。

三、EPLAN电气设计的基本功能3.1 创建电气项目使用EPLAN电气设计软件，首先需要创建一个新的电气项目。

在项目中可以设置项目名称、负责人、图纸单位等基本信息。

同时，根据不同的电气设计任务，可以选择不同的模板进行项目创建。

3.2 绘制电气原理图在创建好项目后，可以开始进行电气原理图的绘制。

EPLAN电气设计提供了丰富的电气元器件符号库，用户可以通过拖拽元器件符号到绘图界面并进行连接，快速绘制出电气原理图。

3.3 进行线缆布线设计绘制电气原理图后，接下来需要进行线缆布线的设计。

EPLAN电气设计软件可以根据电气原理图的连接关系和线缆信息，自动进行线缆的布线设计。

EPLAN基本概念介绍1.项目管理：EPLAN使用项目来组织和管理设计工作。

用户可以创建和管理多个项目，并为每个项目定义一组设计参数和属性。

项目管理功能允许用户对项目进行分类、排序和，以便更好地管理设计工作。

2.设备：EPLAN中的设备是一个电气、自动化或机械元件，在设计中被用来构建电路图或布线图。

设备可以是标准元件、连接器、控制器、驱动器等。

用户可以从内置的设备库中选择设备，并在需要时创建自定义设备。

3.符号和宏：符号是电路图中表示设备的图形表示。

EPLAN库中包含了大量的符号，用户可以根据需要自由选择和定制符号。

宏是一个符号或一组符号的集合，代表一个常用的电路图部分或复杂的设备。

用户可以创建并保存自己的宏库，以便在设计中重复使用。

5.项目数据：EPLAN的项目数据是指项目中使用的各种信息和参数，如设备列表、线缆选择、工作时间、供应商信息等。

用户可以在项目数据管理中定义和修改这些参数，并将它们与相关电路图和文档关联起来。

这样可以确保项目数据的一致性和准确性。

6.文档生成：EPLAN可以根据电路图和项目数据自动生成各种文档，如终端图、电缆图、装配图等。

用户可以选择要生成的文档类型和格式，并自定义文档的样式和布局。

EPLAN还提供了一套强大的文档管理工具，可以帮助用户对文档进行版本控制和协作。

7. 数据交换：EPLAN支持与其他设计软件和系统的数据交换，如PLC 编程软件、数据库、ERP系统等。

用户可以导入和导出各种数据格式，以便与其他系统进行集成和共享。

此外，EPLAN还提供了与电气CAD软件的兼容性，可以无缝地与AutoCAD等软件进行集成。

总的来说，EPLAN是一款功能强大的电气工程设计软件，有助于提高设计效率和质量。

它的基本概念包括项目管理、设备选择、符号和宏、电路图设计、项目数据管理、文档生成和数据交换等。

通过使用EPLAN，用户可以更快速、更准确地进行电气工程设计，并提高与其他系统的集成性和协作能力。

Eplan功能简介（可编辑修改word版）EPLAN 功能简介作为电气计算机辅助设计时代的先锋，自1984 年以来，EPLAN 一直是为电气规划，工程设计和项目管理领域提供智能化软件解决方案和专业化服务的全球标志型企业。

EPLAN 产品家族不仅有领导全球市场，现已成为工业电气设计世界标准的CAE 系列软件，还包括对电气控制柜进行3D 设计的EPLA N Cabinet, 用于流体工程的EPLAN Fluid 和过程工业的EPLAN PPE 等产品。

EPLAN Electric P8 无可匹敌的速度和变化：宏变量技术。

这种新型的宏变量技术能够大大减少设计时间并使用户避免繁重的重复性工作。

所有的局部电路都能够以宏的形式创建并在宏中创建和保存变量。

这样，正确尺寸的电路就可以在几秒钟的时间内被选出。

这些宏很容易管理，电路的修改和重新设定尺寸已经从新的项目中免除。

由于具有这种新的技术，在试用版用户进行的测试中显示出可以节省多达50 %的时间。

轻松整合：最后时刻的更改也能应付自如，很少有项目可以逃脱在最后时刻进行更改的命运。

通过EPLAN Electric P8，这样的修改可以通过选择适当的变量而得到可靠的集成，而无须再重新进行设计。

这样，数据记录可以始终保持一致，潜在的错误源可以被减少到最少。

两全其美："面向图形"结合"面向对象" ，是面向图形还是面向对象？在过去，CAE 系统的用户需要在这两种工作方法之间作出选择。

EPLAN Electric P8 为用户提供了在面向图形和面向对象的方法间进行切换的自由--该特点也非常的实用，因为基于图形的工作方法通常比较适合项目的开始阶段，而面向对象的方法经常在后期才会显露出它的重要作用。

新的系统认可了这一事实，允许用户在同一个项目中简单地进行切换。

简易数据交换：从设计部到办公室，每一个EPLAN 记录都可以被传送到Excel 表格形式。

目录1）、EPLAN P8简介2）、图纸的组成3）、图纸的结构4）、原理图的绘制5）、柜体布置板的绘制6）、报表的生成7）、部件库的导入与添加8）、其他常用功能汇总1一、EPLAN P8简介/软件背景1）、软件背景德国EPLAN软件和服务公司创建年份:1984所属公司：威图国际集团早期版本：EPLAN5和EPLAN21 2一、EPLAN P8简介/软件功能2）、软件功能介绍1、标准化电气符号按照国际IEC 61346 ,GB绘制2、注重于原理图的设计使设计人员把精力用于原理的设计，其他项，如材料表、端子图表、材料表、PLC I/O 图表、目录等以报表的形式自动生成3、基于数据库原理图每个元器件都以元素形式存储在后台数据库中，原理图自动保存，添加元器件，数据库自动更新3一、EPLAN P8简介/软件功能2）、软件功能介绍4、API接口EPLAN提供API函数接口，可以使用高级语言工具对整个项目进行操作5、与AutoCAD的不同相比AutoCAD有很多的不同，需要从习惯上、理念上进行转变4二、图纸的组成/整体组成一）、图纸的整体组成1、图框图框的设计，默认图框2、表格表格的设计，不同类型的图纸，对应不同的表格，表格在报表自动生成的时候很重要，需要事先设计城自己想要的形式，不同类型的图纸，都有自己的默认表格3、内容原理图、单线图、元器件布置图5二、图纸的组成/图纸属性二）、图纸属性图纸中所有的元素都有自己的属性，如名称、大小、内容等1、项目属性内容贯穿整个项目，如公司名称、项目名称、设计日期、图纸版本等2、页属性内容只跟随图纸页改变，如页名称、页号、所在功能区、所在位置3、元器件属性元器件的标识符、字体大小、颜色、关联属性等，只随元器件的改变而改变（同一元器件只有唯一的标识符）6三、图纸的结构/EPLAN标准结构一）、EPLAN标准结构EPLAN默认的结构== 功能分配= 高层代号++ 安放地点+ 位置代号高层代号数& 文件类型# 用户自定义在新建项目的时候，可以选择使用哪中组合看来确定项目的结够，EPLAN默认的结构是：=高层代号+位置代号-元器件标识符7三、图纸的结构/结构的设计二）、结构的设计1、项目中的图纸怎么组合的问题E10000论坛主题：谈谈电气图纸设计结构-页结构/a/a.asp?B=202&ID=622993将一个控制柜集群作为一套图纸，即这套系统除了总线外和其他的电气系统没有其他的电联系2、EPLAN示例项目=作业线+功能区(目录、原理图) -页名除尘项目=功能区+所在安装位置-页名其他的组织结构=功能组-页名3、根据项目的不同来确定自己的项目结构非常重要将影响到图纸的查找、报表的生成，及其图纸的打印和扩展性能8三、图纸的结构/结构的设计二）、结构的设计4、更多的问题参考亿万论坛>>电气设计与软件交流区>>【Eplan】三）、图纸的类型按照绘制的图纸的类型的不同，EPLAN将图纸进行了分类如：封面、目录、单线图、原理图、图形、柜体结构图等绘制不同内容的图纸，选择不同类型的表格表格可以根据自己的习惯进行自行设计9四、原理图的绘制/设备的表示方法一）、设备的表示方法1、元器件的插入原理图元器件库：多线IEC符号或者多线国标符号同一元器件在原理图中的符号唯一，则图中自动显示关联位置2、端子的插入端子的连接点1、2的意义：1、内部；2、外部做图是必须注意端子的内部和外部，以免生成报表时内、外部去向颠倒3、非标设备的表示对于元器件库中没有的电气设备，EPLAN中使用黑盒与设备连接点表示10四、原理图的绘制/设备的表示方法一）、设备的表示方法4、位置盒的使用对于一张原理图中，出现与另外柜体的元器件的连接，使用位置盒以= 功能区代号+ 位置代号–设备标识符表示，在同一功能区，则=功能区代号省略5、PLC模块的表示PLC模块表示，使用PLC盒子盒和PLC连接点组合而成PLC连接点有以下几种：数字输入、数字输出、模拟输入、模拟输出、PLC电源PLC卡电源注意：同一PLC模块的标识符要一致，且PLC连接点不能重复11四、原理图的绘制/设备的表示方法一）、设备的表示方法6、中断点的使用一条电路连接到其他的页时，须使用中断点进行连接，同一条电路，标识符一致(中断点是图纸中最常使用的符号)注意：中断的关联显示12四、原理图的绘制/设备的连接二）、设备的连接1、元器件自动连接在原理图中，元器件放置之后，EPLAN会根据水平、垂直自动连接2、使用连接符号在电路需要拐弯或者交叉的时候，使用连接符号，对于交叉的连接符号，可以使用交叉点进行表示(选中作为点描绘即可) 13四、原理图的绘制/功能文本的使用三）、功能文本的使用功能文本即可以描述元器件功能的文本元器件或者PLC通道放置之后，往往需要对其功能进行描述，功能文本必须和将要描述的元器件或者PLC通道点上下或者左右对齐，这样元器件或者PLC点能够自动寻找功能文本文本属性，选中路径功能文本即功能文本设置之后，自动生成的报表才能够对元器件或者点进行自动描述1415四、原理图的绘制/电位的使用四）、电位定义点的使用电位定义点用于给通过其下的一个或多个连接指定电位属性如L1、l2、l3、N等交流电压，L+、M等24V直流电压不同的电位用不同的颜色进行区分，则整条电路除变压器和电压转换器外保持一致，以方便查除原理图的重大错误16四、原理图的绘制/图框的设计五）、图框的设计项目绘图之前须先设计一个固定的图框贯穿整个项目的属性使用项目属性不同的页内容不同的属性使用页属性17四、原理图的绘制/线缆的添加六）、线缆的添加以便生成端子图表时线缆自动生成五、安装布置板的绘制1、新建页，页类型：安装板布局（交互式）页属性：比例10这样做出的图纸尺寸和实际尺寸相符2、添加安装板所有的元器件必须放置在安装板上插入方法：插入-设备-Artikel-电气工程选择需要需要插入的设备型号3、如果没有相应的设备可以在数据库中添加各电气厂商一般有自己的部件库18六、报表的生成/报表类型一）、报表的类型比较常用的类型报表有；1、结构标识符总览2、目录3、端子图标4、I/O卡总览5、设备列表6、设备连接图7、等其他报表19六、报表的生成/表格的制作二）、表格的制作1、对默认表格的修改字体的大小列属性行属性垂直/平行排列元器件属性的添加、删除2、选择与表格匹配的图框3、项目更新20七、部件库的导入与添加一）、部件库功能：添加实际的电气产品库，作用：材料表的生成二）、手动添加产品到默认部件库方法：工具-部件-管理在安装板或者原理图中找到新添加的产品21七、其他常用功能汇总一）、软件菜单的使用1、格栅的设置设置-用户-图形的编辑-常规2、背景颜色的设置（同上)3、字体的设置设置-公司-图形的编辑-字体4、打印设置(彩色或者黑白)设置-工作站-图形的编辑-黑白打印5、报表的选择设置-项目-项目名称-输出为页6、结构管理项目数据-结构标识符管理22七、其他常用功能汇总二）、窗口宏和符号宏的使用1、宏的插入一些常用的PLC模块和电机控制原理图2、宏的制作做完一个功能图之后，生成窗口宏或者符号宏23七、其他常用功能汇总三）、AutoCAD图的导入、导出可以将AutoCAD导入EPLAN比例的设置四）、其他文件的插入新建页类型：外部文档属性：外部文档选择想要导入的外部文档24THE END！北京国华新兴节能环保科技有限公司工业控制部25。

EPLAN介绍EPLAN是一款专业的电气工程设计软件，用于设计和维护工厂自动化和电气系统。

它提供了全面的解决方案，包括电气设计、电气工程、电子产品设计和机械设计等领域。

EPLAN的主要功能包括电路图设计、设备布局、连线和钢构设计、电气自动化和通信、设备和材料管理、项目管理等。

EPLAN的突出特点之一是其灵活性和可扩展性。

它可以满足不同领域的设计需求，例如自动化生产线、工厂设备控制系统、能源分配系统等。

它还可以与其他工程软件集成，以实现更高的生产效率和效益。

此外，EPLAN还具有多语言支持功能，可以满足全球用户的需求。

EPLAN的设备布局功能可帮助设计师以三维形式展示设备的布置和连接情况。

它可以将不同的设备组件放置在适当的位置，并自动为它们生成连接线。

此外，设计师还可以根据设备尺寸和工作环境要求进行布局优化，以提高系统的可靠性和可维护性。

EPLAN还具有电气自动化和通信功能，可以与自动化设备和控制系统进行集成。

它支持多种通信接口和协议，包括Modbus、Profinet、Profibus和CAN等。

设计师可以通过EPLAN实现设备之间的数据交换和协同工作，以提高系统的自动化水平和生产效率。

EPLAN的设备和材料管理功能可帮助设计师对项目中使用的设备和材料进行统一管理和跟踪。

设计师可以使用产品编码和规格信息来标识和组织设备和材料，以便于后续的采购和维护工作。

此外，EPLAN还可以与供应链管理系统集成，以实现全面的供应链管理。

EPLAN的项目管理功能可帮助设计师进行项目规划、进度追踪和资源分配。

设计师可以创建项目计划、任务清单和里程碑，并与团队成员进行实时协同工作。

此外，EPLAN还提供了报告和文档生成功能，以便于项目的交付和备案。

总之，EPLAN是一款功能全面的电气工程设计软件，可以帮助设计师实现高质量、高效率的工程设计。

它具有灵活性、可扩展性和多语言支持等优点，并提供了电路图设计、设备布局、电气自动化和通信、设备和材料管理、项目管理等多个方面的功能。

前言EPLAN 21是一套CAE系统市场上最新研制出来的软件，全世界已安装了40，000多套，本软件已成为电器控制设计的代名词。

我们的客户群来自世界各地杰出公司的工业部门，因此您将很快又有效地使用本软件。

在您规划公司教育训练时，一开始的考量将会非常重要，这份操作说明是为任何一位想学习使用EPLAN 21这套软件的人所编写的。

它可以让初学者从最简单的绘图设计到复杂的程序绘图都能运用得非常自如。

请注意，这份操作手册仅能让初学者熟悉EPLAN 21所有的基本操作，并不能取代EPLAN软件本身所提供的在线辅助帮助。

因此，当在使用上出现问题，而无法在此操作手册中找到答案时，请使用EPLAN 21软件的在线辅助帮助，或电洽EPLAN的客户服务部门，会有专人为您服务。

在此操作手册当中，有几个注解符号会常出现，需注意：这个符号表示：当您在执行某个指令时，可能会出现哪些警告讯息或可能发生哪些问题。

这个符号表示：可参阅本手册其他章节或参阅EPLAN21在线辅助帮助。

这个符号表示：可以使用滑鼠右键来执行更多功能。

EPLAN中国地区代理：大连飞驰科技有限公司网址：http：电子邮件信箱：******************安装在安装EPLAN21之前，必须先确定电脑的软硬件是否符合下列需求:硬件部分：■Intel Pentium处理器（建议速度在Pentium III 450以上）■64MB RAM以上（建议使用128MB RAM以上）■剩余硬盘空间500MB以上■屏幕显示分辨率在1024×768以上■4MB显存的显示卡系统要求：■Windows NT workstation 4.0(安装Service Pack 3 以上)■硬盘分割区为NTFS格式■虚拟内存应大于128MB■若使用于网路工作，须安装TCP/IP通讯协议确定好后，开始进行EPLAN 21的安装，安装步骤如下：1、启动Windows系统管理2、在光驱中放入EPLAN 21的CD片3、安装Object Store 5.0:执行D：\Ostore5.03\Setup.exe 并按照安装步骤来执行（D为光驱代号）。

详解EPLAN中页的功能1
5.1 页导航器
页导航器可⽤于集中查看和编辑项⽬中的页及其属性。

通过【页】>【导航器】打开页导航器，在导航器内可以进⾏树结构和列表显⽰。

图5-1所⽰的是打开的页导航器界⾯。

图5-1 页导航器界⾯
页导航器具有的功能如下。

（1）显⽰所有的打开项⽬，含有结构标识符和图纸页。

（2）通过筛选器快速查找指定页，按指定规则限制显⽰。

（3）页可以在图形编辑器中打开和显⽰。

（4）创建、复制、删除页和为页重新编号。

（5）查看和编辑页属性。

（6）导⼊/导出页。

（7）可以对单页或多个页进⾏备份、编号和打印等操作。

5.2 页类型
EPLAN中含有多种类型的图纸页，各种类型页的含义和⽤途不⼀样。

为了便于区别，每种类型的页前都有不同图标以⽰不同。

按⽣成的⽅式分，EPLAN中页的分类有两类，即⼿动（交互式）和⾃动。

在交互式页中有11种页类型，表5-1对页类型进⾏了简单的描述，图5-2所⽰的是页属性中的页类型。

图5-2 页的类型
5.3 页创建
单击【页】>【新建】，或在页导航器中单击⿏标右键选择“新建”。

如果在页导航器中选中⼀页新建，该页的属性将被传递到新建页中；如果选中⼀个结构新建页，新的页将建⽴在此结构下。

“新建页”对话框如图5-3所⽰。

图5-3 “新建页”对话框
单击【清空⽂本框】将清除新建页数据字段的内容，保留当前所选页类型、建议的完整页名及从图框提取出的⽐例和栅格信息。

页的创建过程如图5-4所⽰。

图5-4 页的创建过程。

eplan知识点总结导言本文旨在对EPLAN进行全面的知识点总结，从EPLAN的定义、功能、应用领域、特点、软件操作以及技术支持等方面展开详细的介绍和解释，让读者对EPLAN有一个全面深入的了解。

一、EPLAN的定义EPLAN是一款专业的电气设计软件，该软件主要用于自动化系统和电气工程领域。

EPLAN具有高效、一体化的特点，可以帮助工程师完成从概念设计到详细设计、生产、维护等全过程的工作。

二、EPLAN的功能1. 电气图纸设计：EPLAN可以帮助工程师快速、准确地设计各类电气图纸，包括布线图、接线图、回路图等。

2. 自动化系统设计：EPLAN实现了与PLC、自动化设备等系统的无缝集成，可以帮助用户进行自动化系统的设计、布局和调试。

3. 文档管理：EPLAN可以帮助用户管理各类工程文档，包括设备清单、标准规范、工艺流程图等。

4. 项目管理：EPLAN可以帮助用户进行项目进度、资源分配、成本管理等方面的管理工作。

5. 数据交换：EPLAN可以实现与其他CAD软件、PLC编程软件、ERP系统等软件的数据交换，实现数据共享和协同工作。

三、EPLAN的应用领域EPLAN主要应用于以下领域：1. 电气工程：EPLAN可以帮助电气工程师进行电气系统的设计和优化。

2. 自动化控制：EPLAN可以帮助自动化工程师进行PLC、SCADA系统的设计和调试。

3. 机械制造：EPLAN可以帮助机械工程师进行机械设备的电气控制设计。

4. 建筑设计：EPLAN可以帮助建筑设计师进行建筑电气系统的设计和规划。

四、EPLAN的特点1. 高效性：EPLAN提供了丰富的电气符号库、自动化系统元件等设计资源，可以大大提高工程师的设计效率。

2. 一体化：EPLAN实现了电气设计、自动化控制等多个领域的一体化设计、数据管理和协同工作。

3. 可靠性：EPLAN提供了丰富的检测和验证工具，可以帮助工程师发现和解决潜在的设计问题。

4. 可扩展性：EPLAN支持多种插件和扩展模块，可以根据用户的需求定制功能。
