工程测量仪器及方法 PPT

  • 格式：ppt
  • 大小：2.23 MB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

《工程测量案例》课件

《工程测量案例》课件

测量目的
通过地形测量，了解地面的高低变化， 为工程设计提供准确的地貌信息。
测量步骤
确定测量范围，设置测量网，使用全站 仪进行地面高程测量，最后生成高程图。
案例二：建筑物测量
测量目的
通过建筑物测量，获取建筑物的尺寸和结构信息， 为设计和维护提供依据。
测量方法
采用激光测距仪、平板测图等工具进行室内外测量， 结合照片记录建筑物细节。
测量步骤
确定测量范围，使用激光测距仪进行尺寸测量，记 录建筑物的外观和内部布局。
测量数据处理
利用测量数据生成建筑物平面图和立面图，进行结 构分析和改造设计。
案例三：道路工程测量
测量目的
通过道路工程测量，确定道路设计的水平曲线、 坡度等参数，保证道路的安全和通行性。
测量方法
采用全站仪和GPS测量仪器，结合道路工程标准， 进行路线和地形的测量。
《工程测量案例》PPT课 件
本PPT课件将介绍工程测量的四个实例，包括地形测量、建筑物测量、道路工 程测量和水利工程测量。通过这些案例，您将深入了解工程测量的实际应用。
案例一：地形测量
1
测量方法
2
采用全站仪等先进的测量设备进行测量，
同时结合地形特点选择不同的测量技术。
3
测量数据处理
4
利用测量数据进行地形图的绘制和数字 模型的建立，进行地形分析和工程规划。
合作与共享
工程测量涉及多个领域和专业，通过合作和共 享，我们能够更好地解决复杂的工程测量问题。
感谢
感谢大家的聆听！希望本次课程对您的工程测 量知识有所补充，祝您在工作和学习中取得更 大的成就。
测量目的
通过水利工程测量，了解水域的水位、 流量和水质等信息，为水利管理和防洪 排涝提供依据。

全站仪测量的原理和方法课件

全站仪测量的原理和方法课件

人为误差
包括操作、读取误差等，可 通过培训和熟练掌握操作和 锻炼提高解决。
全站仪在工程测量中的应用
工程测量
全站仪可以进行土木工程、建 筑测量、隧道工程等多种工程 测量工作。
地理测量
通过与GPS配合，可进行地图 制作、地形测量等工作。
矿业测量
可进行矿井勘探、矿藏计算等 测量工作。
结论和总结
本课件介绍了全站仪测量的原理和方法，使用注意事项，常见的测量误差及其解决方法，以及其在工程 测量中的应用。希望本课件可以为您的实际工作提供一些有用的帮助。
全站仪测量的原理和方法 课件
欢迎来到本课件，本课件旨在为您介绍全站仪测量的原理、方法、注意事项、 误差及其解决方法，以及全站仪在工程测量中的应用。
什么是全站仪测量
用途
全站仪是一种高精度的测量仪器，广泛应用于建 筑、工程、地质、灾后重建等领域的测量工作。
工作原理
全站仪利用三角测量原理，通过光电技术测量距 离和角度信息，并利用计算机进行数据处理和分 析。
3 环境要求
定期进行清洁和维护工 作，如保持镜头的清洁 和完好，保持仪器稳定。
在测量时要注意环境， 如避免在大雨天使用， 避免在大风天气使用等。
常见的全站仪测量误差及其解决方法
仪器误差
包括零偏误差、尺度误差和 判读误差等，可通过定期校 准和保养解决。
天气误差
受到大气折射、温度、湿度 等因素影响，可通过校正和 选择合适的测量时间解决。
全站仪测量的原理
三角测量原理
通过测量三角形的任意两个角和它们之间的边长，计算出第三个角和边长。
光电技术
利用光电传感器测量角度和距离信息，通过反射板进行测量。
数据处理和分析
将传感器测量的信息传输给计算机，经过计算机处方法

角度测量—角度测量仪器及使用方法(工程测量)

角度测量—角度测量仪器及使用方法(工程测量)
对中整平装置该装置包括三脚架，垂球或光学对中器，脚螺旋， 圆水准器及管水准器。
照准装置
经纬仪的照准装置又称照准部，它包括望远镜，横轴及其支架，
竖轴和控制望镜及照准部旋转的制动和微动螺旋。
五、各种测角设备
电子经纬仪简介 结构及外观上和光学经纬仪相似，主要不同点： 读数系统采用了光电扫描和电子元件，进行读数和液晶显示。 自动读数、记录、计算。
目镜调焦，物镜调焦， 粗瞄准器，十字丝 •读数显微镜 •竖直度盘 •光学对点器 •复测扳手或度盘变换器
望远镜十字丝
2.水平度盘
水平度盘由光学玻璃制成 •顺时针0360刻度；
0
270
90
180
•水平度盘与照准部相互脱离；
•改变度盘位置，要使用度盘变换手轮或复测扳手。
3.基座
脚螺旋用于整平仪器
二、J6经纬仪读数方法
（一）分微尺 （1）分微尺的分划值为1ˊ， 估读到 0.1ˊ(6")。 （2）“H”——水平度盘读数，
“V”——竖直度盘读数。
水平度盘读数：
73度04分24秒
73
0
1
三、光学经纬仪应满足的几何条件
主要轴线： 竖轴 VV 水准管轴 LL 横轴 HH 视准轴 CC 测量角度时，经纬仪应满足如下几何关系： 1．照准部水准管轴应垂直于竖轴（LL⊥VV）； 2．望远镜视准轴应垂直于横轴（CC⊥VV）； 3．横轴应垂直于竖轴（HH⊥VV）. 4. 十字丝竖丝垂直于横轴；(竖丝⊥ HH)
四、照准工具
测钎、标杆和觇牌均为经纬仪瞄准目标时所使用的照准工具 。
测钎：适用与距测站较近的目标。 标杆：适用与距测站较远的目标。 觇牌：固定在三脚架上使用，远近皆可适用；一般为红白或黑白相间且常 与棱镜结合，用于电子经纬仪或全站仪。 有时也可悬挂垂球用垂球线作为瞄准标志。

测量与工程测量-全站仪 ppt课件

测量与工程测量-全站仪 ppt课件
各项测绘工作的需求，发挥更大的作用。
PPT课件
6
4.4.3全站仪的分类
二、徕卡全站仪新家族
System- and Application Functionality
全站仪系列
high
Systems and Monitoring Applications
Precision TPS2000 Series
<5>、控制面板具有人机对话功能。控制面板由键盘和主,副显示窗组成。 除照准以外的各种测量功能和参数均可通过键盘来实现,仪器的两侧均有控 制面板,操作十分方便。
<6>、具有双向通讯功能,可将测量数据传输给电子手簿或外部计算机,也
PPT课件
2

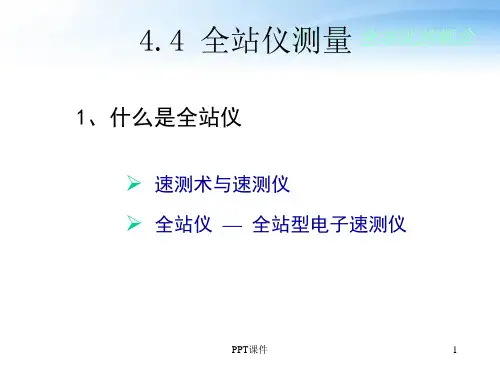

4.4 全站仪测量
全站型电子速测仪是由电子测角、电子测距、电子计算 和数据存储等单元组成的三维坐标测量系统，能自动显示测 量结果，能与外围设备交换信息的多功能测量仪器。由于仪 器较完善地实现了测量和处理过程的电子一体化，通常称之 为全站型电子速测仪（Electronic Total Station）或简称全站仪。
TPS1100
•双轴补偿 •双轴补偿
•软功能键操 作(图标操作)
•软功能键操作 (图标操作)
•自动目标识 别
•自动目标识别 • 无合作目标 测距
PPT课件
9
二、徕卡全站仪新家族
徕卡系列全站仪
Precision Series
Professional Series
Performance Series Basic Series T Series
PPT课件
4
全站仪的§2组.1 成全站仪的基本结构—硬件部分
显示器
键盘
只读存储器

工程测量ppt课件

工程测量ppt课件

第二章
电磁波测距
一、仪器加常数的测定
1、仪器加常数
加常数是由于仪器电子中心与其机 械中心不重合而产生的。有时，反 光镜的反光中心与其机械中心也不 重合，也同样产生加常数。
2、加常数的测定方法
六段解析法是一种不需要预先知道测线精确长度 而采用电磁波测距仪本身的测量成果，通过平差 计算求定加常数的方法。
由于仪器使用一段时间以后，仪器内部发生变化
以及在运输、操作过程中受震动和空气污染等， 使仪器其加常数也有变化。
按仪器检定部门提供的数据进行改正。
2、频率改正
f - f0
ΔDf=
D
f0
当测距的精度要求较高时，测距仪应在仪器检定
部门做主频检定，按此式进行改正。
3、周期误差改正
先求出所测距离不是一个整测尺段的尾数。根 据此尾数查表或周期误差改正图。
5、波道弯曲改正
（1）波道弯曲的几何改正
K2
ΔDhl=
S3
24R地2
(2) 折射率代表性误差的改正 ΔDk2=-(2K- K2 )S3/(24R地2)
6、水平距离的归算—斜距改正
测距仪测得观测值加上以上五项改正后，即可得 到仪器参考点至反光镜间的斜距。现将斜距改化 为水平距离。 D0=Dcosα（斜距D和视线的垂直角）
2、将L、R代如指标差公式i=（L+R）/2
3、用公式L0=L-i（R0=R-i）求出正确读数 4、在盘左或盘右位置，再精确照准目标，将测 微盘对准正确读数的分秒值，然后用指标水准器 调整螺旋使正确读数的度盘分划像精密重合。此 时，指标线被校至正确位置，但水准气泡偏离了。 用指标水准器改正螺旋，使气泡影像吻合。
实际生产中的一种简单测定加常数的方法：

常见测量工具精度及使用方法讲解

常见测量工具精度及使用方法讲解
大测量不准。 4、严禁直接通过拧活动套筒卡紧工件读数，这
样往往会压力过大，不仅测量不准，还会对精 密螺纹造成损坏。
精选2021版课件
49
复习
卷尺、游标卡尺可否估读？不可 使用游标卡尺时是否需要校正零位？是 千分尺的微分筒每刻度表示多少毫米？0.01 数显卡尺和带表卡尺的使用注意事项？
精选2021版课件
（5）工具使用完毕需擦干净，检查零误差有否变化 ，再小心放入专用盒内，存放在干燥的地方。
（6）不要把卡尺放在磁性物体上，如发现卡尺带有 磁性，应退磁后方可使用。
精选2021版课件
65
4、测量手法
精选2021版课件
66
4、测量手法
未卡工件
精选2021版课件67约摸估计精选2021版课件
68
5、测量的准确定位
34
数显卡尺结构
刀口形上 量爪
原点设定 开关
固定螺
单位
钉
转换
液晶显示 屏
尺身
电源 开关
刀口形下 量爪
电池盖
归“0” 开关
微调 螺钉
刻度标识 表
精选2021版课件
深度尺
35
数显卡尺归零
使用前用干净光滑的 白纸清洗，清洗完后 看卡尺是否归“0”
如不归“0”，则 按归“0”键归零
精选2021版课件
36
精选2021版课件
12
2、卡尺
功能：一般可以测量外径、内径、深度
精选2021版课件
13
比较
项目
游标卡尺 带表卡尺
数显卡尺
精确度和 测量范围
0.1mm,0.05mm, 0.02mm
最大量程较大
0.02mm 最大量程较

《工程测量》课件

《工程测量》课件
测量分类
按测量方式可分为直接测量、间接测量和组合测量；按测量精度可 分为等精度测量和不等精度测量。
测量误差与精度
误差定义
01
测量误差是测量结果与真值之差，分为系统误差、随机误差和
粗大误差。
精度定义
02
精度是衡量测量结果可靠性和准确性的指标，通常用相对误差
和绝对误差来表示。
误差处理
03
误差处理包括误差识别、误差分析和误差减小。
课程目标
掌握工程测量的基本概念 、原理和方法；
了解工程测量的实际应用 和案例分析；
熟悉各种测量仪器的使用 和操作；
培养解决实际问题的能力 ，提高实践操作技能。
02
工程测量的基础知识
测量的基本概念
测量定义
测量是利用测量仪器或工具，通过一定的操作，获得被测对象量 值的过程。
测量要素
被测对象、计量单位、测量精度和测量方法。
THANK YOU
感谢各位观看
05
工程测量的应用
建筑工程测量
建筑工程测量是工程测量的重要应用领 域之一，主要涉及建筑物的规划、设计 、施工和运营各阶段的测量工作。
在运营阶段，需要进行建筑物的沉降观 测、维护保养等，确保建筑物的正常使 用和安全。
在施工阶段，需要进行施工放样、建筑 物的安全监测等，确保施工质量和安全 。
在规划阶段，需要进行地形测量、地质 勘察等，为建筑设计提供基础数据。
测量工具与设备
传统测量工具
钢卷尺
用于测量长度，精度高 ，使用方便。
水准仪
用于测量水平面或倾斜 角度，常用于建筑工地
和道路建设。
罗盘
用于确定方向，常用于 地质勘探和地下工程。
测距仪

工程测量ppt第四章 距离测量

工程测量ppt第四章 距离测量

测 量 次 数 1
前尺读数
后尺读数 （m) 29.946 0.051 29.952 0.055 29.943
温度
温度改正 （mm)
高差(m)
倾斜改正 （mm)
改正后的尺段长度（m)
备注
29.895
25.8°C
0.272
A-1
2
29.897
29.896 +2.1 -1.2
2.5
29.8994
3 0.047 29.933 0.016 29.96 0.045 29.952 0.036
29.896
1
29.917
27.6°C 29.916 +2.7
+0.174 2.5 -0.5 29.9207
1-2
2
29.915
此记录表是记录A至 B往测数据
3
29.916
…… …… …… …… …… ……… ……… …… …… 1 1.88 0.076 1.87 0.064 1.86 1.804
27.5°C
4 钢尺精密量距的成果整理
⑵温度改正 设钢尺在检定时的温度为t0℃，丈量时 的温度为t℃，钢尺的线膨胀系数α。则某 尺段l的温度改正为： Δlt=α(t-t0)l
4 钢尺精密量距的成果整理
⑶ 倾斜改正 设沿地面量斜距为l，测得高差为h,换成平距d要进行 倾斜改正。
l h
改正公式为：
d
2 2 1/ 2
视距测量精度一般为 1/200 ～ 1/300 ，精密视距测 量可达 1/2000 。由于视距测 量用一台经纬仪即可同时完 成两点间平距和高差的测量 ，操作简便，所以当地形起 伏较大时，常用于碎部测量 和图根的加密。
视线水平时

工程测量ppt课件

工程测量ppt课件

检杳间歇点 高差的差
一等
1.5
3.0
0.3
0.4
0.7
二等
1.5
3.0
0.4
0.6
1.0
注：单位 mm。
.
测量精度每千米水准测量的偶然中误差 MΔ和每千米水准 测量的全中误差 MW 不应超过下表规定的数值。
测量等级 MΔ MW
一等 0.45 1.0
二等 1.0 2.0
注：MΔ=± / R/(4 n) ；单位为毫米。
大拇指旋转腿螺旋的方向一致。
▪
（2）转运另一个腿螺旋3，使气泡位于分划圈的零点位置，或
过零点与1、2连线的平行线上。
▪ 按上述步骤反复操作，直至仪器转到任一方向气泡均居中为止。
.
▪ 2.3水准测量的实施 ▪ 一、单一水准路线的种类 ▪ 1．附合水准路线：从一个已知高程的水准点起，沿一条路线进
行水准测量，以测定另外一些水准点的高程，最后连测到另一个 已知高程的水准点。 ▪ 2．闭合水准路线：从一个已知高程的水准点出发，沿一条环形 路线进行水准测量，测定沿线若干水准点的高程，最后又回到此 水准点。
单位为毫
米
等 级
测段、区段、路线往返 测高差不符值
符合路线闭 合差
环闭合差
一
等
1.8 k
--
2F
检测已测测 段高差之差
3R
二
等
4k
4L
4F
6R
注：k—测段、区段或路线长度，单位为千米（Km）；当测段长度小于 0.1Km
时，按 0.1Km 计算；
L—附合路线长度，单位为千米（Km）；
F—环线长度，单位为千米（. Km）；
式中：△—测段往返测高差不符值，单位为毫米（mm）； R—测段长度，单位为千米（Km） n—测段数

《工程测量课件完整版PPT》

《工程测量课件完整版PPT》

基于激光测距的测量技术
激光测距技术利用高频脉冲激光束测量物体与测量仪之间的距离，具有高精 度、非接触等优点，广泛应用于建筑、工程和地形测量等领域。
精密测量技术与应用
精密测量技术通过使用高精度仪器和方法，可以达到亚毫米级甚至亚微米级的测量精度，适用于需要高 度准确性的工程和科学研究。
工程测量在建筑、土木、采矿 等领域的具体应用
工程测量在建筑、土木、采矿等领域中的具体应用包括地形测量、建筑物定 位、施工监测和资源调查等，为这些领域的工作提供必要的测量支持。
工程测量中的法律法规及遵守 措施
工程测量涉及诸如土地权属、安全规定和数据保护等法律法规，测量人员需 严格遵守相关规定，确保测量工作的合法性和准确性。
工程测量的未来发展趋势
工程测量的应用领域和意义
1 应用领域多样
2 提高工程效率
3 保障环境可持续发
展
工程测量广泛应用于建
通过精确的测量数据，
筑、土木、采矿等领域，
能够优化设计和施工流
工程测量可以确保环境
确保工程质量和安全。
程，节约成本并减少风
资源的合理利用和保护，
险。
促进可持续发展。
测量基本概念和术语
1 基准点
参考点或参考系，用于确定其他测量 点的位置。
随着科技的不断进步，工程测量将继续发展，应用更先进的仪器和技术，提高测量精度和效率，推动工 程领域的创新与发展。
平面测量
用于测量地表平面位置和距离。
高程测量
用于测量点的垂直高度和地形的起伏。
三角测量
通过观测和计算三角形的边长和角度来测量距离和位置。
GPS测量原理和技术
全球卫星定位系统（GPS）借助卫星信号实现位置定位和导航，广泛应用于工程测量、导航和地理信息 系统等领域。

量测仪器(共10张PPT)

量测仪器(共10张PPT)
3……(1 施测方便、操作安全、能够遥控、适应性强、灵敏度高，但受外界干扰较大，读数易受多种因素的综合影响稳定性较差，且费用较高。
围测岩点内 1的变深形度量愈测大主，要本使身用受位开移深挖计的；测影响点愈小)，，所测测出量的位钻移值孔越不接近同绝对深值。度岩层的位移，亦即测量各
点相对于钻孔最深点（即1点）的相对位移。 电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出结构物的变形量。
单点位移计装置 1—砂浆；2—锚杆体；3—述接杆；4—固定环；5—测头；
6—外壳；7—定位器；8—测环；9—百分表
第4页，共10页。
第5页，共10页。
O 用百分表所测得的读数u的差值△u=u1—u2。即为A、B 两点间沿钻孔方向上的相对位移。
第6页，共10页。
ቤተ መጻሕፍቲ ባይዱ
三、多点位移计的结构与工作原理
O 1、工作原理 当被测结构物发生位移变形时将会通过多点位移的锚头带动测杆，测杆 再拉动位移计的拉杆产生位移变形。
第8页，共10页。
O 2、多点位移计有多种形式，结构各异。下图给出 了几种不同的多点位移计：
多点位移计示意图
第9页，共10页。
第10页，共10页。
围岩内部位移监测
量测仪器
第1页，共10页。
一、量测设备的选择
O 围岩内变形量测主要使用位移计； O 选择位移计时应注意以下几点：
O （1）安装、量测方便，性能稳定可靠。
O （2）能较长期进行监测。
O （3）造孔方便(孔径φ40～50mm)，安装及时。 O （4）锚头抗震，能适应各类围岩，也可土层中锚固。
这种位移计包括三部分，即：楔缝式内锚头，位移传递杆和孔口测
当在钻孔内布 读部分(包括定位器、测环和百分表)。

《工程测量培训》课件

《工程测量培训》课件

测量数据的处理与表示
数据预处理
数据预处理是对原始测量数据进行筛选、整理和格式转换 的过程，目的是消除异常值和错误数据，为后续数据处理 提供可靠的基础。
数据分析和挖掘
通过统计、拟合、插值等方法对测量数据进行深入分析， 挖掘出有价值的信息，如趋势、模式和关联性等。这些分 析结果有助于指导工程设计和决策。
高程。
变形监测
对建筑物、构筑物或地表进行持续 的观测，以监测其是否发生变形或 位移。
监测数据
变形监测数据可用于分析建筑物或 地表的安全状况，及时发现潜在问 题。
地下管线探测与土方量计算
地下管线探测
通过技术手段探测地下管 线的位置、埋深和属性等 信息。
土方量计算
根据地形图和设计数据计 算挖填土方的数量，为施 工组织提供依据。
根据工程要求和实际情况，选择合适的测量 方法和技术，并进行技术交底。
测量数据的处理与分析
对测量数据进行处理和分析，确保数据的准 确性和可靠性。
测量数据的安全管理
数据备份与存储
对测量数据进行定期备份和安 全存储，以防数据丢失或损坏
。
数据保密与安全
确保测量数据不被未经授权的 人员获取和使用，采取必要的 安全措施。
测量软件与数据处理
测量软件
用于数据采集、处理和分析的专业软件，如AutoCAD、GIS 等。可进行图形绘制、数据处理和输出等操作。
数据处理
对测量数据进行整理、分析和处理，包括数据筛选、误差修 正、计算和图表制作等。数据处理是工程测量中非常重要的 环节，直接影响测量结果的准确性和可靠性。
04
工程测量的实践操作
用于确定方向、水平或垂直线， 常用木制或塑料制成。
全站仪与GPS定位系统

《南方全站仪使用》课件

《南方全站仪使用》课件

详细描述
确认数据线和接口是否完好，如有需要更换新的数据线或接口。同时检查软件是 否与全站仪兼容，如不兼容需更新或更换软件。
测量结果不准确
总结词
仪器校准、环境影响、操作误差
详细描述
首先对全站仪进行校准，确保仪器处于正常状态。然后检查测量环境是否对测量结果有影响，如温度、湿度等。 最后检查操作者操作是否正确，避免操作误差对测量结果的影响。
在此添加您的文本16字
总结词：高效率
在此添加您的文本16字
详细描述：南方全站仪具备自动化、智能化的特点，能够 大大提高道路施工测量的效率，缩短施工周期。
建筑工程测量
总结词：高精度 总结词：全面覆盖 总结词：高效协同
详细描述：在建筑工程测量中，南方全站仪能够实现高 精度的测量，确保建筑工程的质量和安全性。
标点进行放样。
放样测量功能在道路、桥梁、管 道等工程施工中应用广泛，能够
确保施工的准确性和安全性。
悬高测量
悬高测量是用来测量目标点相 对于某一水平面的高度。
在悬高测量中，需要先输入测 站点和目标点的坐标值，然后 使用全站仪的望远镜对准目标 点进行测量。
悬高测量功能在电力、通讯、 林业等行业中应用广泛，能够 快速、准确地确定电线、塔架 等物件的高度。
全站仪通过电子测距和光学测角原理，能够快速、准确 地完成各种测量任务。
全站仪的用途
01
02
03
建筑工程测量
全站仪广泛应用于建筑工 程的测量工作，包括地形 测量、施工放样、变形监 测等。
水利工程测量
在水利工程中，全站仪用 于水文测量、水库大坝变 形监测等。
地质勘探测量
全站仪在地质勘探中用于 测量钻孔坐标、确定钻孔 深度等。

工程测量ppt课件

工程测量ppt课件

视距测量差
1.读数误差 2.标尺不竖直误差
3.外界条件的影响
此外还有：标尺分划误差、竖直角观测误差、源自视距常数误差等。返回
;
23
一、概述
电磁波测距仪是通过测定 电磁波在测线两端点间往返传 播的时间来测量距离。
激光测距仪
红外测距仪
手持式激光测距仪
;
24
电磁波测距仪的分类：
1、光电测距仪（可见光、红外光、激光）
我国采用高斯平面直角 坐标系，6°带或3°带都 以该带的中央子午线为坐 标纵轴，因此取坐标纵轴 方向作为标准方向。
x
P2 P1 y
o 高斯平面直角坐标系
;
42
二、直线方向的表示方法
1、方位角
1）方位角的定义 从直线起点的标准方向北 端起，顺时针方向量至直线 的水平夹角，称为该直线的 方位角；其角值范围为 0°~ 360°。
Lt
278.96 0.3872P L
1 0.003661t
式中：ΔLt——气象改正值，单位为mm； P——测站气压，单位为mmHg， 1 mmHg=133.322Pa； t——测站温度，单位为°C； L——距离，单位为km 。
;
34
3） 倾斜改正
D Lcos
L——经过常数改正和气象改正后的距； α——经纬仪测定的测线竖直角。
当Ｌ为斜距时应换算成平距d，则倾斜改正值为：
lh
d
l
(l 2
1
h2)2
l
l(1
h2 l2
)
1 2
l
将上式
(1
h2
1
)2
项展开成级数：
Ｌ
l2
lh
l (1
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计 算显示测点的三维坐标。
各种全站仪简介
更长的测程：无棱镜测距达400M； 更快的测距速度：测距速度经实测比同类产品 快两倍； 更长的电池使用时间：先进的电源管理系统， 省电30%以上； 更便捷的人性化设计：SD卡存储功能，自动 温度气压传感器； 更好的防水性能：防水等级IP55。
自动安平水准仪照片
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
电子水准仪
与电子水准仪配套使用 的水准尺为条形编码尺， 通常由玻璃纤维或铟钢制 成。在电子水准仪中装置 有行阵传感器，它可识别 水准标尺上的条形编码。 电子水准仪摄入条形编码 后，经处理器转变为相应 的数字，在通过信号转换 和数据化，在显示屏上直 接显示中丝读数和视距。
望远镜 它可以提供视线，并可读出远处水准尺 上的读数。
水准器 用于指示仪器或视线是否处于水平位置。 基座 用于置平仪器，它支承仪器的上部并能使 仪器的上部在水平方向转动
自动安平水准仪
1．原理——望远镜的光路上加有一个补偿器。 2．使用——粗平后，望远镜内观察警告指示窗应
全部呈绿色；最好状态是指示窗的三角形尖 顶与横指标线 3．检校——要增加一项补偿器的检验，即：转动 脚螺旋，破坏粗平，看警告指示窗是否出现 红色。
下面主要介绍水准测量的基本方法和仪器。
1.水准测量的基本方法
h A B H A H B B H A a b 仪主要分为以下几种：
微倾式水准仪
自动安平水准仪
电子水准仪
微倾式水准仪
在一般水准测量中使用较广的DS3型微倾式水准 仪由下列三个主要部分组成：
全站仪
坐标测量的基本步骤
（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为 其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向 的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
使用的工具：经 纬仪和视距尺
3.光电测距
利用仪器发射电磁波测量其在被测距离上往返所用 的时间，从而测量出距离。
D 1 ct 2
四、坐标测量
工程测量的主要任务之一是测量或放样空间 点的三维坐标。所使用的仪器主要有全站仪 和GPS接收机等。
全站仪
全站仪的主要特点（续）
水平角、垂直角、斜距自动显示，自动计算镜站坐标、高程、平距等数据； 数据记录和存储方式多样：内存、PCMCIA卡、串口通讯； 对水平角和垂直角自动进行补偿； 对距离进行气象改正和仪器常数改正； 提供数字或图形形式的电子气泡用于整平； 激光对点器；
No Image
No Image
电子经纬仪
索佳电子经纬仪
电子经纬仪
南方电子经纬仪
三、距离测量
距离测量分为钢尺测量、视距测量和光电测 距。
1.钢尺测量
Dn lq AB
式中 n—整尺段数； l—钢尺长度（m）； q—不足一整尺的余长（m）。
2.视距测量
经纬仪视距测距 是一种传统的水 平距离和高差的 间接测量方法。
工程测量方法及仪器介绍
目录
1. 高程测量 2. 角度测量 3. 距离测量 4. 坐标测量
一、高程测量
高程测量主要有水准测量和三角高程测量 等。
水准测量是利用水平视线来测量两点间的 高差。由于水准测量的精度较高，所以是高程 测量中最主要的方法。
三角高程测量是测量两点间的水平距离或 斜距和竖直角(即倾斜角)，然后利用三角公式 计算出两点间的高差。三角高程测量一般精度 较低，只是在适当的条件下才被采用。
按精度从高精度到低精度分：DJ07,DJ1,DJ2,DJ6,DJ30等 （D,J分别为大地和经纬仪的首字母）
电子经纬仪
电子测角原理简介 电子测角仍然是采用度盘 来进行。与光学测角不同的 是，电子测角是从特殊格式 的度盘上取得电信号，根据 电信号再转换成角度，并且 自动地以数字形式输出，显 示在电子显示屏上，并记录 在储存器中。电子测角度盘 根据取得电信号的方式不同 ，可分为光栅度盘测角、编 码度盘测角和电栅度盘测角 等。
型号:NTS-330系列 南方公司
各种全站仪简介
SET220K . SET320K . SET520K . SET6120K SET10K系列全站仪具有机体轻巧、功能齐 全等特点，带背光全数字键盘使操作更为便 捷，在各类工程和测量工作中有着广泛的用 途。 • 双面带背光全数字键盘使数据输入更加便 捷（ SET620K为单面键盘）。 • 通用高效测量软件 ,IP66高等级防尘防水 性能。 应用 放样测量、道路计算与放样、定线测量、混 凝土构件组装定位、建筑工程控制、面积测 算、变形监测。
二、角度测量
角度测量的仪器主要是经纬仪，分为光学经纬仪 和电子经纬仪两大类
光学经纬仪
电子经纬仪
光学经纬仪
光学经纬的水平度盘和竖直度盘用玻璃制成，在度盘平面的 周诶边缘刻有等间隔的分划线，两相邻分划线间距所对的圆心角 称为度盘的格值，又称度盘的最小分格值。一般以格值的大小确 定精度，分为：
DJ6 度盘格值为1° DJ2 度盘格值为20＇ DJ1 （T3）度盘格 值为4＇
