常用的测绘仪器介绍测绘是现代社会建设中不可或缺的一环，它涉及到土地界定、建筑设计、城市规划等众多领域。

而为了进行准确的测绘工作，科学家们发明了各种各样的测绘仪器，这些仪器在测绘过程中起到了至关重要的作用。

本文将介绍常用的几种测绘仪器，并讲述它们的原理和应用领域。

一、全站仪全站仪是测绘工程中使用最广泛的仪器之一。

它包含了距离测量、角度测量和高程测量三种功能，能够满足大部分测绘需求。

全站仪的原理是利用非常精确的光学仪器来测量目标点与仪器之间的水平角和垂直角，从而计算出各点的坐标和高程。

全站仪通常用于道路测量、建筑测量、地形测量等应用领域。

二、经纬仪经纬仪是一种用于测量地球上各个位置的纬度和经度的仪器。

它的原理是利用天文测量的方法，通过观测某些恒星的位置来测量地球表面点的经纬度。

经纬仪的精度非常高，适用于测绘全球性的地形地貌和大地坐标系统。

在航空、航海以及卫星导航等领域，经纬仪的应用也非常广泛。

三、电子经纬仪电子经纬仪是一种集成了电子技术的经纬仪，它能够通过卫星信号定位来实现全球定位系统（GPS）功能。

与传统的经纬仪相比，电子经纬仪更加方便快捷，操作简单。

它通常用于城市规划、土地界定、测绘工程以及移动设备导航等领域。

四、测绘定位仪测绘定位仪是一种用于测量和确定目标点坐标的仪器。

它的原理是利用声波、电波、激光等信号与目标点进行测距，从而计算出目标点的坐标。

测绘定位仪广泛应用于地理信息系统（GIS）、地图制作、导航定位等领域。

五、激光测距仪激光测距仪是一种利用激光技术测量距离和高度的仪器。

它的原理是发射一束激光器到目标点，然后通过接收激光反射回仪器的时间来计算出距离。

激光测距仪精度高、测量速度快，并且可以进行非接触式测量。

它广泛用于建筑测量、地形测量、三维建模等领域。

以上所介绍的仪器只是众多测绘仪器中的一小部分，每一种仪器都在不同的领域发挥着重要作用。

测绘技术的不断进步，也在推动着测绘仪器的创新和发展。

随着技术的不断成熟，测绘工程将更加高效准确，为我们建设美丽家园提供更好的基础数据。

测绘技术中的常用仪器和设备介绍在现代社会中，测绘技术的应用范围越来越广泛。

从建筑工程到城市规划，从地质勘探到环境保护，测绘技术都起着至关重要的作用。

而这些测绘工作的实施，都离不开一系列的仪器和设备。

本文将为大家介绍一些测绘技术中常用的仪器和设备。

一、全站仪全站仪是一种先进的测量仪器，被广泛应用于建筑建设和地理测绘领域。

它是一种集观测、测绘和数据处理功能于一体的综合仪器。

全站仪通过测量仪器自带的电子测距仪及角度测量仪将观测结果自动化，并能实时进行图形处理和数据分析。

全站仪的精确度和高效性使得测绘工作更加准确和便捷。

二、GPS定位系统GPS定位系统（全球定位系统）是基于卫星导航原理的一种测量和导航技术。

通过接收卫星发射的信号，GPS系统可以确定接收点的三维坐标。

在测绘工作中，GPS定位系统被广泛应用于实地测量和控制点的建立。

它能够提供高精度的坐标数据，为地理信息系统和地图制作提供了重要的数据来源。

三、摄影测量仪摄影测量仪是一种利用摄影测量原理进行测量和制图的仪器。

它通过摄影机捕捉地面或物体的影像，再通过测量仪器的测量和分析，得到地面或物体的三维坐标。

摄影测量仪广泛应用于制作地形图、地籍测绘和城市规划等领域。

它具有成本低、测量速度快、数据获取准确的特点，是测绘工作中不可或缺的工具。

四、激光测距仪激光测距仪是一种利用激光技术进行测量的仪器。

它通过发射激光束，并测量激光传播的时间来计算距离。

激光测距仪广泛应用于地形测量、建筑测量和工程勘察等领域。

它具有测量速度快、精度高、操作简单的优点，能够大大提高测绘工作的效率。

五、无人机无人机是一种没有人操控的飞行器，搭载着遥感设备和传感器。

无人机可以通过摄影、遥感和测量技术获取地面或地物的影像和数据。

在测绘领域，无人机被广泛应用于地理信息系统、灾害监测和资源调查等工作中。

无人机可以提供高分辨率的影像和数据，能够快速、高效地完成大范围的测绘任务。

六、地理信息系统地理信息系统（GIS）是一种将空间数据与属性数据进行整合和分析的系统。

简单介绍1经纬仪虽•测量水平角和竖垃角的仪器。

由望远镜、水平度盘y垂 ' 直度盘和基朋等部件纽成。

按读数设备分为游标经纬仪、光学经纬仪和电子（门动显示）经纬仪。

经纬仪广泛用于控制、地形和施工放样等测量。

中国经纬仪系列佇:DJ07、DJI、DJ2、DJ6、DJ15、DJ60 六个型号（P 丁表示“人地测量经纬仪” 「07、1、”分别为该类仪器以秒为单位农示的…测冋水平方向的中渓差）。

在经纬仪上附有专川配件时，町组成激光经纬仪、坡而经纬仪等。

此外，还白专用的陀螺经纬仪、矿LU经纬仪、摄影经纬仪：等。

II2水准仪-测M两点间/；丄差削逖器。

LU望远傥、水准器（2或补偿器）和基应蓉湘件组成。

碉勾造分：定fe水准仪、转镜水准仪、微倾水准仪、白动安平水准仪。

水准仪厂泛用于控制、地形和施工放样等测量工。

中国水准仪购系列横您辽：DS05、DS1、DS3、bS10> bS20和讯CDS n农示“大地测晟水准仪"「05仪、1 > 3"分别为该类仪器以电米为单位表示的每公里水准测暈高差中数的偶然屮误差）。

在水准仪上附勺专用配件时』J组成激光水准。

3平板仪-地面人工测绘人比例尺地形图的主要仪器。

由照准仪、平板和支架等部件组成。

在照准仪上附加电磁波测距装置，可使作业更为方便迅速。

4电磁波测距仪号・应用电磁波运载测距信号测量两点间距离的仪•器。

测程在5〜20公甲的称为屮稈测距仪，测稈在5公里之内的为短程测距仪。

粘:度一般为5mm+5ppm,具彳j小型、轻便、桔应高等命点。

60年代以来，测距仪发展迅速。

近年来，生产的双色粘密光电测距仪粘度已达O.lmm+O.lppmo电磁波测距仪已广泛用于控制.地形和施工放样等测⑥中，成倍的提高了外业工作效率和量距粘度。

5电子速测仪-rtvtif经纬仪•电磁波测距仪、微型计算机■程庁模块•冬俺騁.fun动记录装总组成•快連型行测距■测你讣爪记录饰多功ifeWj电了测吊仪器。

常用测量仪器使用方法详解（水准仪、经纬仪、全站仪）一、水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3. 瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

1经纬仪・测量水平角和竖垃角的仪器。

由望远镜、水平度盘y 垂直度盘和基朋等部件纽成。

按读数设备分为游标经纬仪、光学经纬仪和电子（门动显示）经纬仪。

经纬仪广泛用于控制、地形和施工放样等测量。

中国经纬仪系列佇:DJ07、DJ1、DJ2、DJ6、DJ15、DJ60 六个型号（P丁表示“人地测量经纬仪”「07、1、”分别为该类仪器以秒为单位农示的…测冋水平方向的中渓差）。

在经纬仪上附有专川配件时，町组成激光经纬仪、坡而经纬仪等。

此外，还白专用的陀螺经纬仪、矿山经纬仪、摄影经纬仪：等。

42水准仪-测M两点间/；j差削逖器。

山望远傥、水准器（或补偿器）和基座蓉湘件组成。

碉勾造分：定 fe水准仪、转镜水准仪、微倾水准仪、白动安平水准仪。

水准仪厂泛用于控制、地形和施工放样等测量工作。

中国水准仪购系列横您仃：DS05、DS1、DS3、bS10> bS20和讯CDS”农示“大地测晟水准仪”「05仪、1、3 ”分别为该类仪器以电米为单位表示的每公里水准测暈高差中数的偶然屮误差）。

在水准仪上附勺专用配件时』J组成激光水准。

3平板仪-地面人工测绘人比例尺地形图的主要仪器。

由照准仪、平板和支架等部件组成。

在照准仪上附加电磁波测距装置，可使作业更为方便迅速。

ILISr^厂I _ _i—'-J>i w .4电磁波测距仪・应用电磁波运载测距信号测量两点间距离的仪器。

测程在5〜20公甲的称为屮稈测距仪，测稈在5公里之内的为短程测距仪。

粘:度一般为5mm+5ppm,具彳j小型、轻便、桔应高等命点。

60年代以来，测距仪发展迅速。

近年来，生产的双色粘密光电测距仪粘度已达O.lmm+O.lppmo电磁波测距仪已广泛用于控制.地形和施工放样等测®中，成倍的提高了外业工作效率和量距粘度。

r>-rtvtif 经纬仪.电磁波测距仪、微型计算机-程庁模块.冬储器 fun 动记录装总组成.快連型行测距-测你 讣爪记录饰多功 ifeWj 电了测吊仪器。

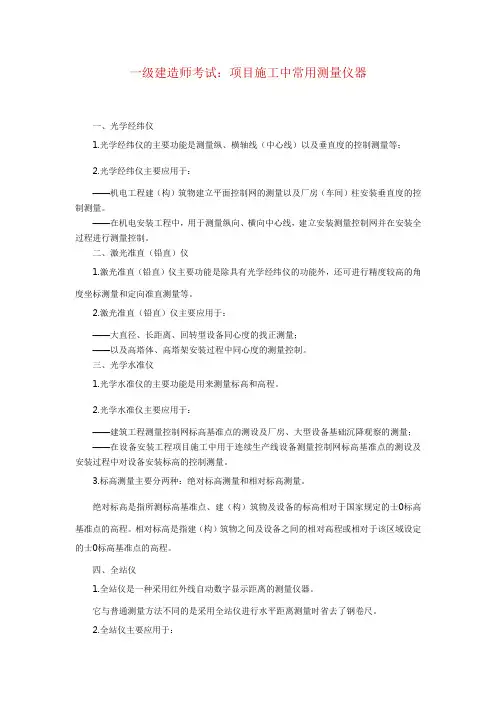

一级建造师考试：项目施工中常用测量仪器
一、光学经纬仪
1.光学经纬仪的主要功能是测量纵、横轴线（中心线）以及垂直度的控制测量等；
2.光学经纬仪主要应用于：
——机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。

——在机电安装工程中，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。

二、激光准直（铅直）仪
1.激光准直（铅直）仪主要功能是除具有光学经纬仪的功能外，还可进行精度较高的角度坐标测量和定向准直测量等。

2.激光准直（铅直）仪主要应用于：
——大直径、长距离、回转型设备同心度的找正测量；
——以及高塔体、高塔架安装过程中同心度的测量控制。

三、光学水准仪
1.光学水准仪的主要功能是用来测量标高和高程。

2.光学水准仪主要应用于：
——建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量；
——在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。

3.标高测量主要分两种：绝对标高测量和相对标高测量。

绝对标高是指所测标高基准点、建（构）筑物及设备的标高相对于国家规定的士0标高基准点的高程。

相对标高是指建（构）筑物之间及设备之间的相对高程或相对于该区域设定的士0标高基准点的高程。

四、全站仪
1.全站仪是一种采用红外线自动数字显示距离的测量仪器。

它与普通测量方法不同的是采用全站仪进行水平距离测量时省去了钢卷尺。

2.全站仪主要应用于：
建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建筑安装过程中水平距离的测量等。

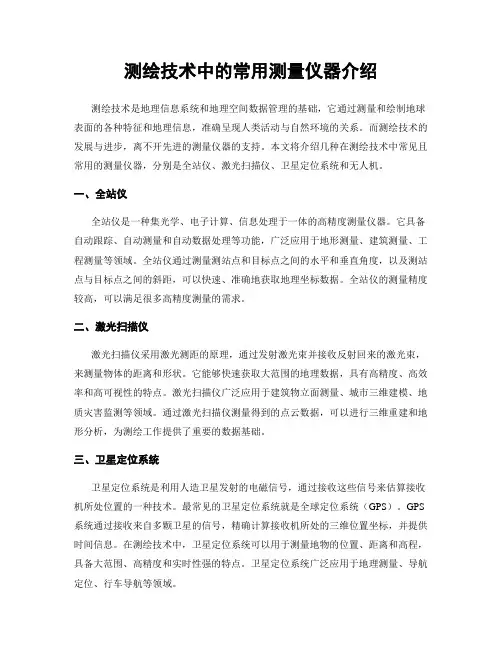

测绘技术中的常用测量仪器介绍测绘技术是地理信息系统和地理空间数据管理的基础，它通过测量和绘制地球表面的各种特征和地理信息，准确呈现人类活动与自然环境的关系。

而测绘技术的发展与进步，离不开先进的测量仪器的支持。

本文将介绍几种在测绘技术中常见且常用的测量仪器，分别是全站仪、激光扫描仪、卫星定位系统和无人机。

一、全站仪全站仪是一种集光学、电子计算、信息处理于一体的高精度测量仪器。

它具备自动跟踪、自动测量和自动数据处理等功能，广泛应用于地形测量、建筑测量、工程测量等领域。

全站仪通过测量测站点和目标点之间的水平和垂直角度，以及测站点与目标点之间的斜距，可以快速、准确地获取地理坐标数据。

全站仪的测量精度较高，可以满足很多高精度测量的需求。

二、激光扫描仪激光扫描仪采用激光测距的原理，通过发射激光束并接收反射回来的激光束，来测量物体的距离和形状。

它能够快速获取大范围的地理数据，具有高精度、高效率和高可视性的特点。

激光扫描仪广泛应用于建筑物立面测量、城市三维建模、地质灾害监测等领域。

通过激光扫描仪测量得到的点云数据，可以进行三维重建和地形分析，为测绘工作提供了重要的数据基础。

三、卫星定位系统卫星定位系统是利用人造卫星发射的电磁信号，通过接收这些信号来估算接收机所处位置的一种技术。

最常见的卫星定位系统就是全球定位系统（GPS）。

GPS 系统通过接收来自多颗卫星的信号，精确计算接收机所处的三维位置坐标，并提供时间信息。

在测绘技术中，卫星定位系统可以用于测量地物的位置、距离和高程，具备大范围、高精度和实时性强的特点。

卫星定位系统广泛应用于地理测量、导航定位、行车导航等领域。

四、无人机无人机是指没有人操纵的航空器，可以通过预设的飞行路径或遥控地实现自主飞行。

无人机技术的快速发展，为测绘工作带来了许多革命性的变化。

通过搭载不同类型的传感器，无人机可以快速获取地理数据，并实现对地面的高精度测量和三维建模。

无人机在地质勘探、灾害监测、土地管理等领域得到了广泛应用。
