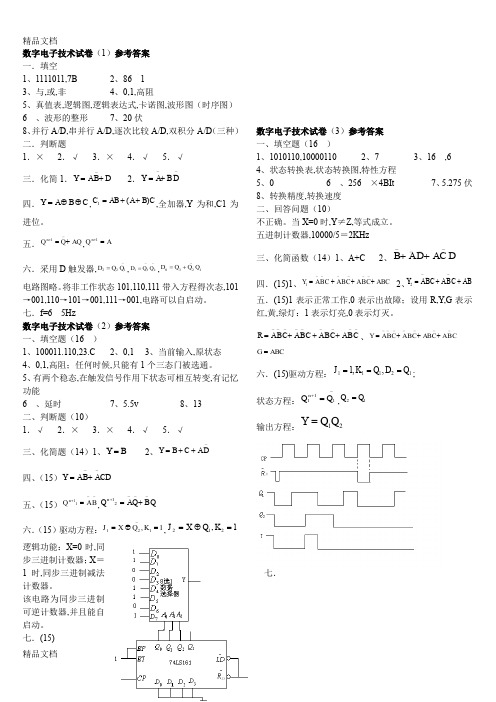

数字电子技术试卷(1)

一.填空(16)

1.十进制数123的二进制数是 ;十六进制数是 。 2.1是8421BCD 码,其十进制为 。 3.逻辑代数的三种基本运算是 , 和 。 4.三态门的工作状态是 , , 。 5.描述触发器逻辑功能的方法有 。 6.施密特触发器的主要应用是 。

7.设4位D/A 转换器的满度输出电压位30伏,则输入数字量为1010时的输出模拟电压为 8.实现A/D 转换的主要方法有 , , 。

二.判断题(10)

1.BCD 码即8421码 ( )

2.八位二进制数可以表示256种不同状态。 ( ) 3.TTL 与非门与CMOS 与非门的逻辑功能不一样。 ( )

4.多个三态门的输出端相连于一总线上,使用时须只让一个三态门传送信号,其他门处于高阻状态。( ) 5.计数器可作分频器。 ( ) 三.化简逻辑函数(14) 1.用公式法化简-

-

+++=A D DCE BD B A Y ,化为最简与或表达式。

2.用卡诺图化简∑∑=m d D C B A Y ),,,,()+,,,,(84210107653),,,(, 化为最简与或表达式。

四.电路如图1所示,要求写出输出函数表达式,并说出其逻辑功能。(15)

五.触发器电路如图2(a ),(b )所示, ⑴写出触发器的次态方程;

⑵对应给定波形画出Q 端波形(设初态Q =0)(15)

六.试用触发器和门电路设计一个同步的五进制计数器。(15)

七.用集成电路定时器555所构成的自激多谐振荡器电路如图3所示,试画出V O ,V C 的工作波形,并求出振荡频率。(15)

数字电子技术试卷(2)

三.填空(16)

1.十进制数35.85的二进制数是 ;十六进制数是 。 2.逻辑代数中逻辑变量得取值为 。 3.组合逻辑电路的输出状态只与 有关而与电路 。 4.三态门的输出有 ,三种状态,当多个三态门的输出端连在一根总线上使用时,应注意 。 5.触发器的基本性质有 。 6.单稳态触发器的主要应用是 。

7.设6位D/A 转换器的满度输出电压位6.3伏,则输入数字量为110111,输出模拟电压为 8.一个8K 字节的EPROM 芯片,它的地址输入端的个数是 。

四.判断题(10)

1.数字电路中,化简逻辑函数的目的是为了所设计的逻辑电路更简单,更经济,而且其功能不变。( ) 2.二进制数1001和二进制代码1001都表示十进制数。 ( ) 3.触发器的输出状态完全由输入信号决定。 ( )

4.模拟量送入数字电路前,须经A/D 转换。 ( ) 5.多谐振荡器常作为脉冲信号源使用。 ( ) 三.化简逻辑函数(14)

1.用公式法化简-

-

-

+++++=C B BD ABC D BC ABD D ABC Y ,化为最简与或表达式。

2.用卡诺图化简

∑∑=m d

D C B A Y )()+(15,10,5,014,11,8,7,3,2),,,(,化为最简与或表达式。

四.设计一个8421码的检码电路。要求当输入大于等于3、小于等于7时电路输出为1,否则电路输出为0。要求列出真值表,写出逻辑函数式,画出逻辑图。(15)

五.触发器电路如图1(a ),(b )所示,⑴写出触发器的次态方程; ⑵对应给定波形画出Q 端波形(设初态Q =0)。(15)

六.分析图2电路实现何种逻辑功能,其中X 是控制端,对X =0和X =1分别分析,设初态为1,112==Q Q 。(要

能,并说明电路能否自启动)(15)

七.试用8选1数据选择器和74LS161芯片设计序列信号发生器。芯片引脚图如图3所示,序列信号为11001101(左位为先)。(15)

数字电子技术试卷(3)

五.填空(16)

1.十进制数86的二进制数是 ;8421BCD 码是 。 2.在Y=AB+CD 的真值表中,Y =1的状态有 个。 3.4位二进制数码可以编成 个代码,用这些代码表示0~9十进制输的十个数码,必须去掉 代码。 4.描述触发器逻辑功能的方法有 。 5.若Q =1,J=0,K=1,则=+1n Q 。 。 6.设ROM 地址为70~A A ,输出为30~Y Y ,则ROM 的容量为

7.一个8位二进制D/A 转换器的分辨率为0.025,则输入数字量为11010011时,输出模拟电压为 。 8. 和 是衡量A/D 、D/A 转换器性能优劣的主要指标。 六.回答问题(10)

1.已知XY=XZ ,则Y=Z ,正确吗?为什么?

2.五位环形计数器的时钟频率为10KHz,其输出波形的频率是多少? 三.化简逻辑函数(14) 1.用公式法化简C B BC BC A BCD A A Y -

-

++++=____

,化为最简与或表达式。

2.用卡诺图化简∑∑=m d D C B A Y )()+(11,10,9,3,2,113,8,6,4,0),,,(,化为最简与或表达式。

四.由双4选1数据选择器组成的电路如图1所示, ①写出21,Y Y 的表达式。 ②列出21,Y Y 的真值表。(15)

五.某室由3台计算机工作站,请用红、黄、绿3种指示灯设计一个监视电路,要求:3台计算机正常工作时,绿灯亮;只一台出故障时黄灯亮;有两台出故障时,红灯亮;若3台计算机同时出故障时,则

黄灯和红灯都亮。试用门电路设计。要求:列出真值表,写出逻辑函数式,画出逻辑电路图。(15)

六.触发器电路及输入波形如图2所示,要求:写出电路方程,画出21,Q Q 与Y 的对应波形。(设21,Q Q 的初态为11)(15)

七.试用中规模集成十六进制计数器74LS161芯片设计一个十三进制计数器,要求必须包括0000和1111状态,利用C 端左进位输出。芯片引脚图如图3所示。(15)

数字电子技术试卷(4)

七.填空(16)

1.十进制数3.5的二进制数是

;8421BCD 码是

2.在()B A A Y ⊕=的结果是 。

3.D 触发器的状态方程为 ,如果用D 触发器来实现T 触发器的功能,则T 、D 间的关系为 。 4.一个64选1的数据选择器,它的选择控制端有 个。

5.6位D/A 转换器满度输出电压为10伏,输入数字为001010时对应的输出模拟电压为 V 。 6.一片64K×8存储容量的只读存储器ROM ,有 条地址线,有 条数据线。

7. 由555定时器构成的单稳态触发器,输出脉宽≈W T 。

8.

是衡量A/D 、D/A 转换器性能优劣的主要指标。

八.回答问题(10)

1.已知XY=XZ ,则Y=Z ,正确吗?为什么? 2.已知X+Y=XY ,则X=Y ,正确吗?为什么? 三.化简逻辑函数(14)

1.用公式法化简C B AC C B A Y +++=-

-

-

,化为最简与或表达式。

2.用卡诺图化简∑∑=m d D C B A Y )()+(11,5,4,3,210,8,1,0),,,(,化为最简与或表达式。

四.分析图1所示电路,要求列出21,Y Y 的逻辑表达式和真值表,并说出电路的逻辑功能指出输入变量和输出函数的含义。(15)
